SolidWorks竞赛练习题(13)

文章末尾下载模型和练习题

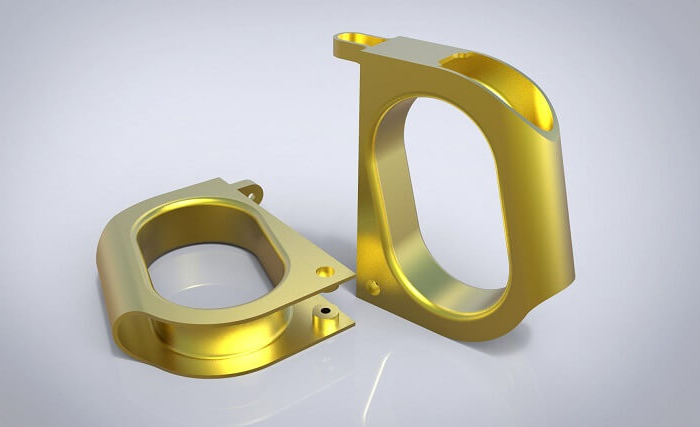

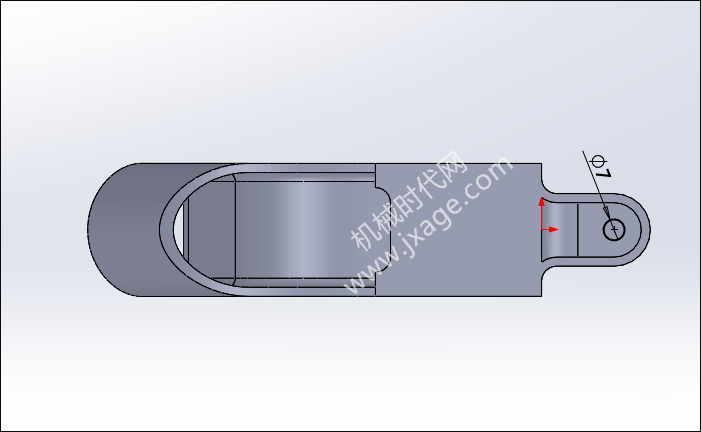

方法:

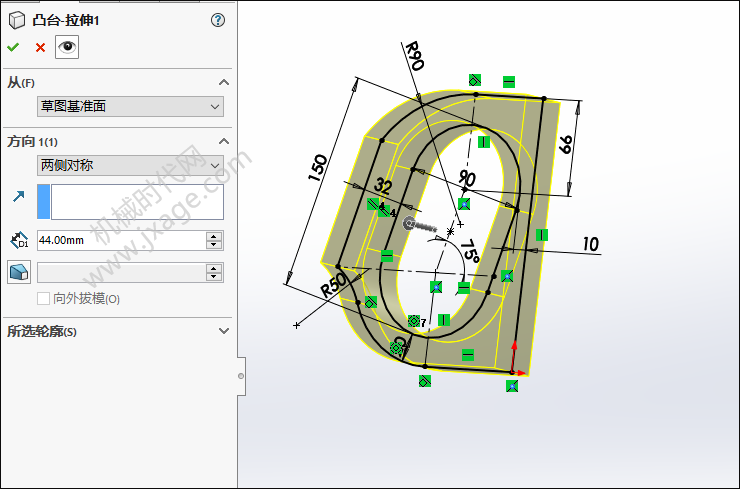

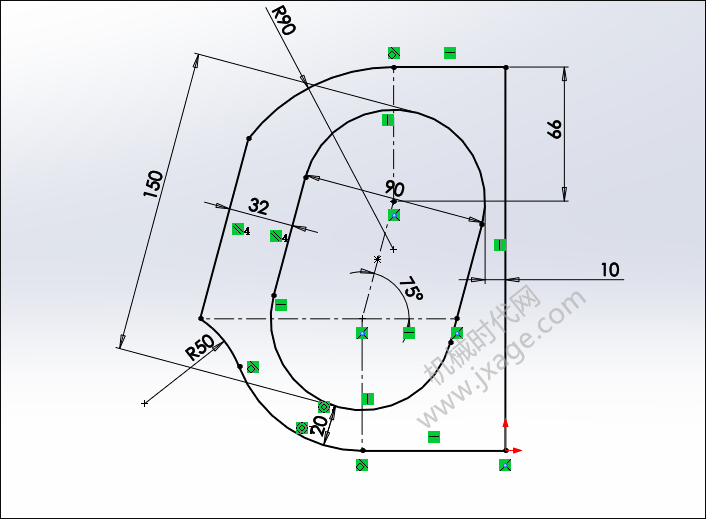

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

设置拉伸的深度为44mm,两侧对称拉伸。

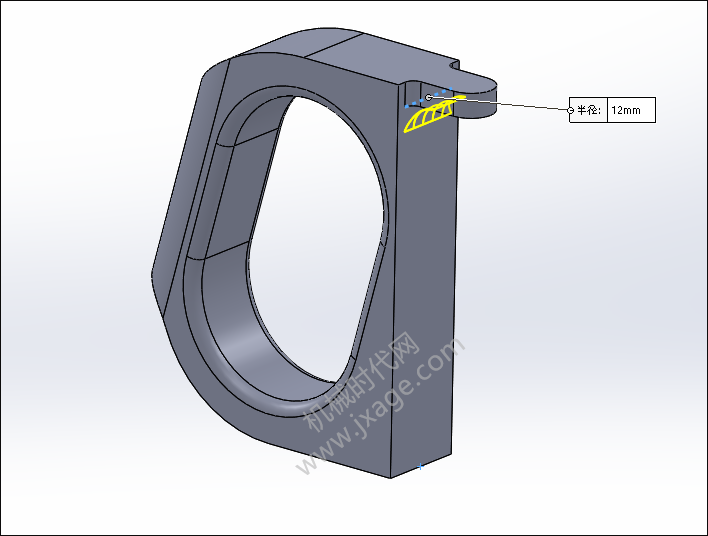

2.倒圆角。

3.倒完整圆角。

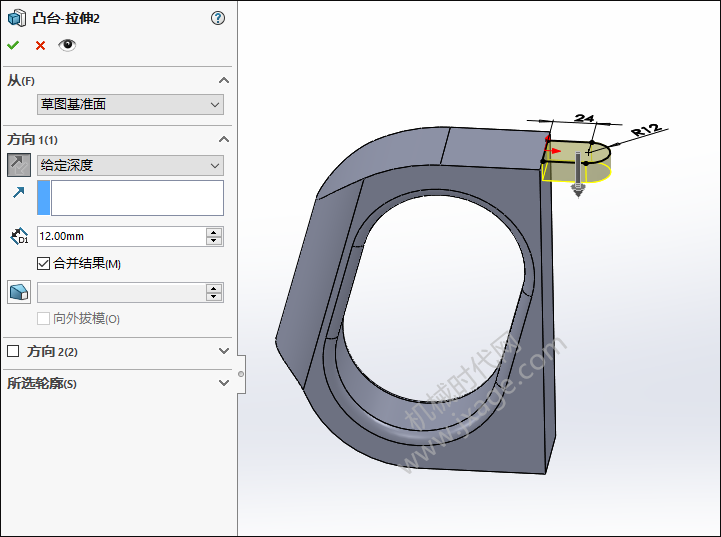

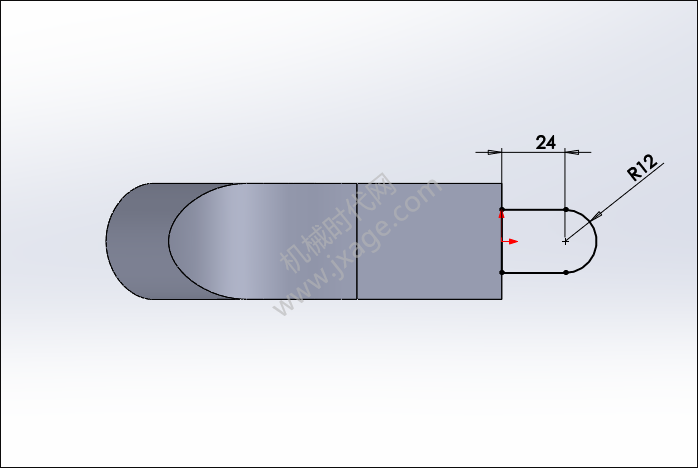

3.点击“拉伸凸台/基体”,在模型顶部平面绘制如下图所示的草图。

设置拉伸的深度为12mm。

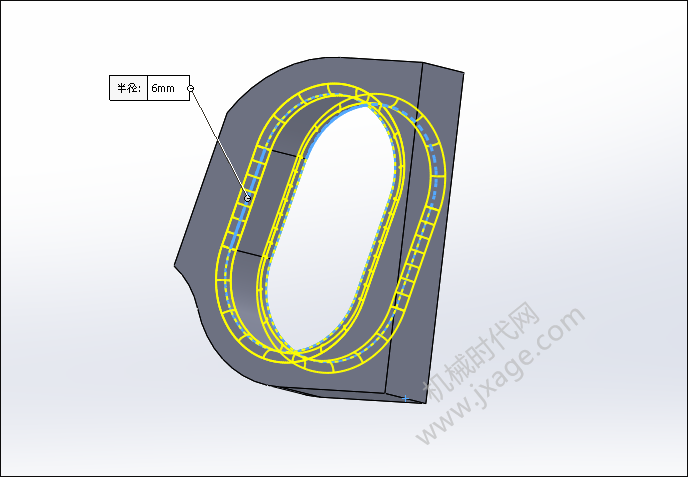

4.倒圆角。

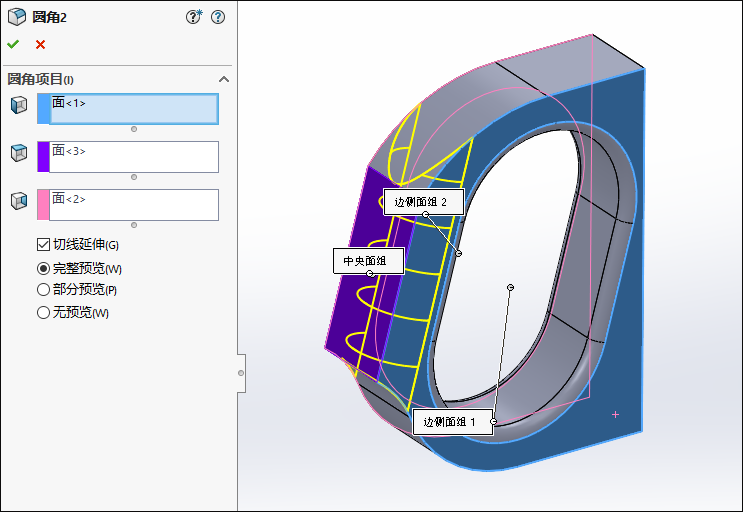

5.倒圆角。

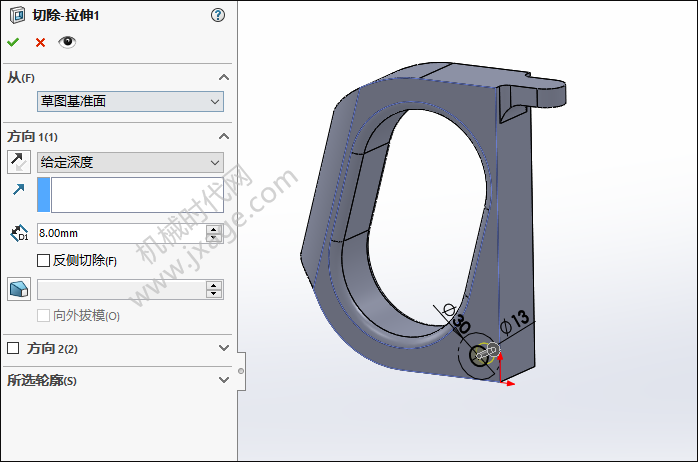

6.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

设置拉伸的深度为8mm。

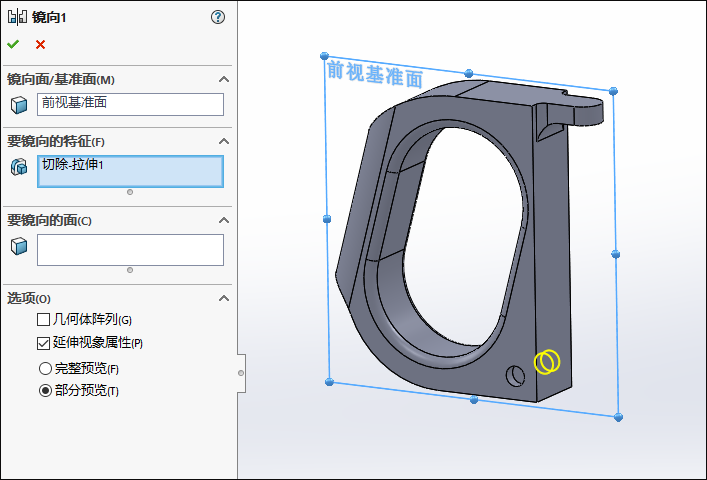

7.将上一步的拉伸切除特征进行镜像。

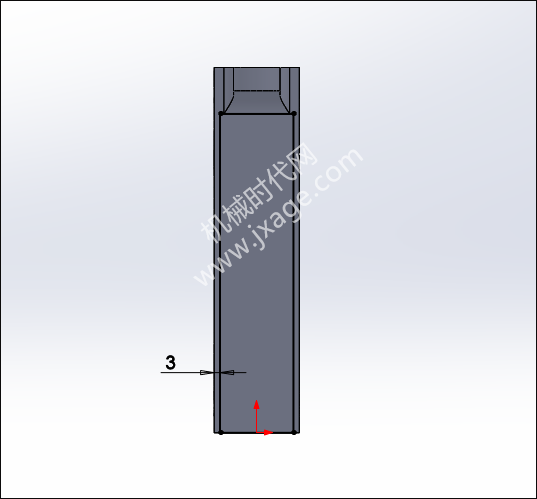

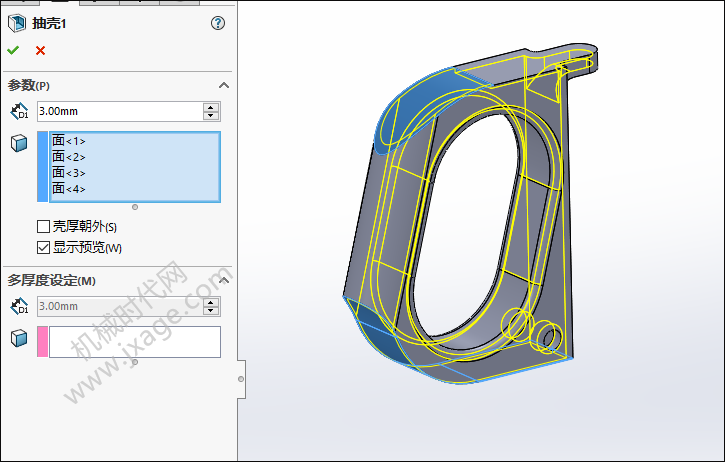

8.点击抽壳,设置厚度为3mm,将如下图所示的4个面进行切除。

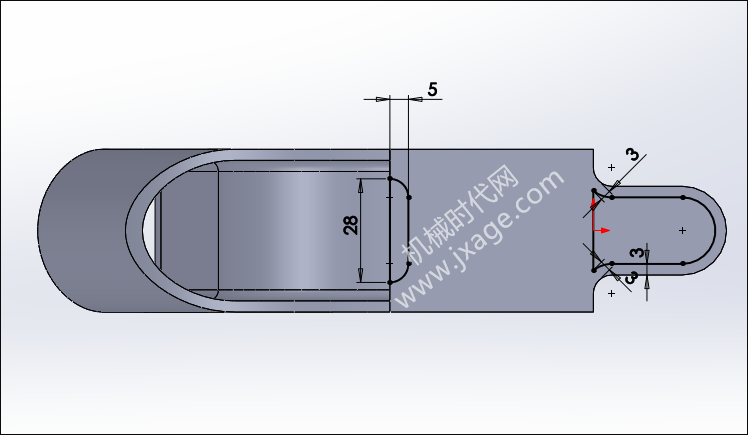

9.点击“拉伸切除”,绘制如下图所示草绘。

设置拉伸的深度为3mm。

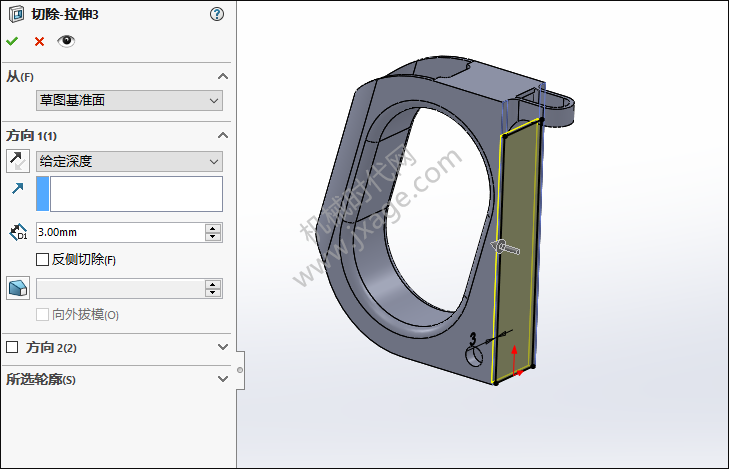

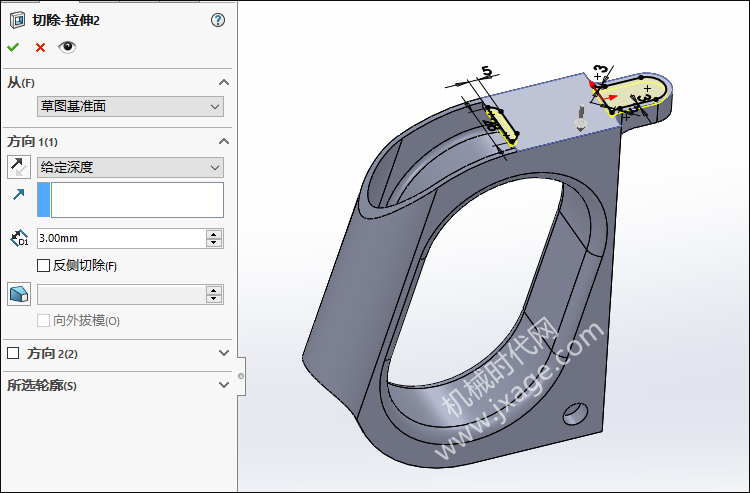

10.点击“拉伸切除”,绘制如下图所示草绘。

设置拉伸的深度为3mm。

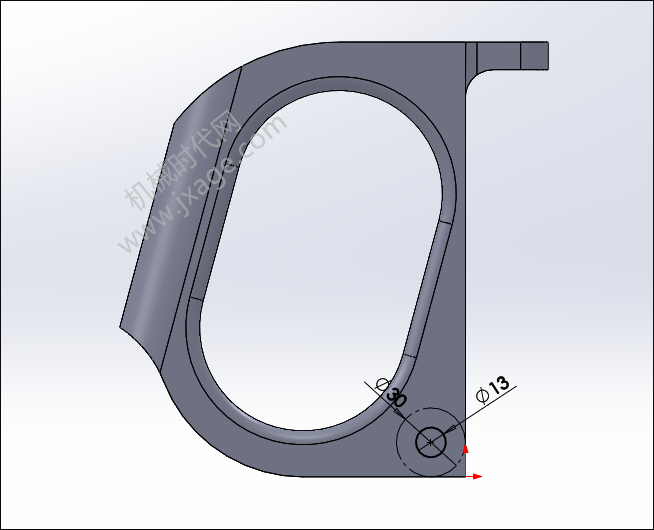

11.点击“拉伸切除”,绘制如下图所示草绘。

12.点击“拉伸切除”,绘制如下图所示草绘。

将模型两侧穿透。

13.完成。
