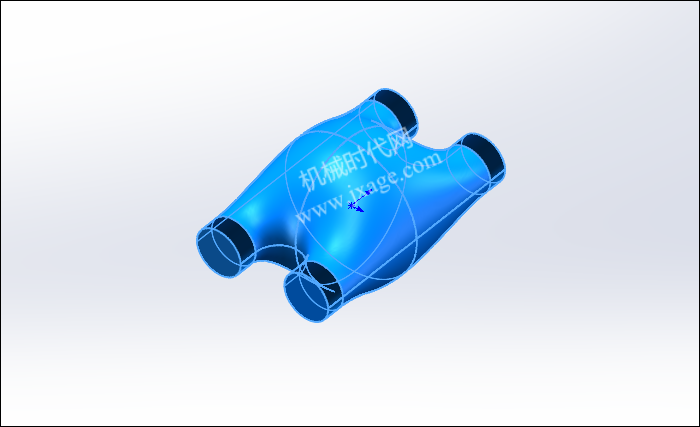

最终结果如下图所示:

文章末尾下载模型

方法:

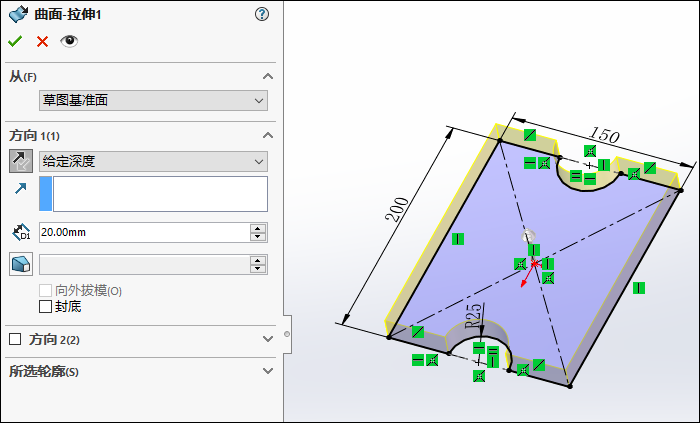

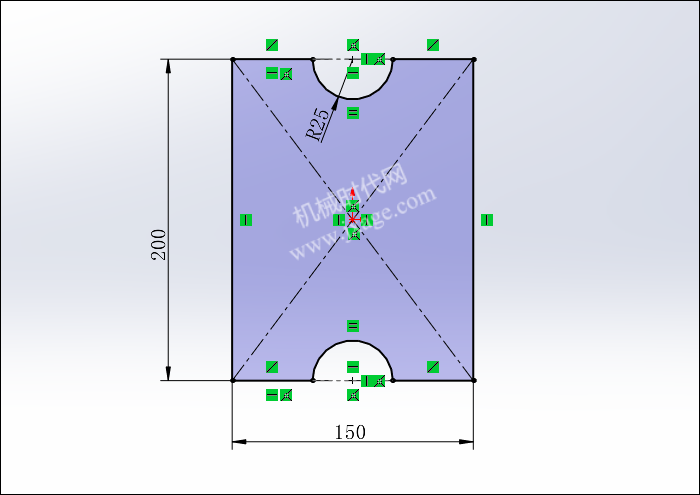

1.点击“插入”-“曲面”-“拉伸曲面”,在前视基准面上绘制如下图所示的草图。

设置拉伸深度为20mm。

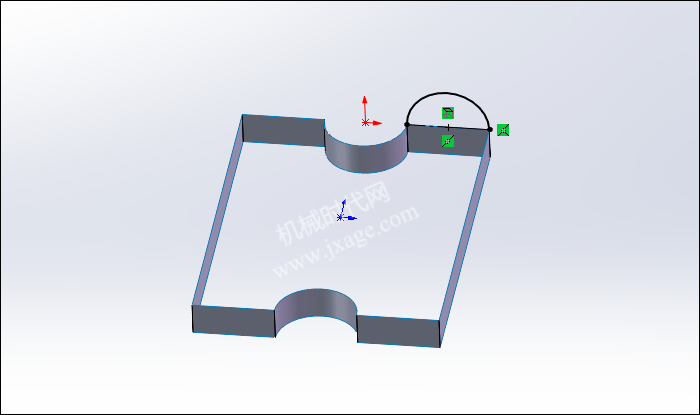

2.点击“插入”-“曲面”-“拉伸曲面”,下图所示的面上绘制如下图所示的草图(半圆弧)。

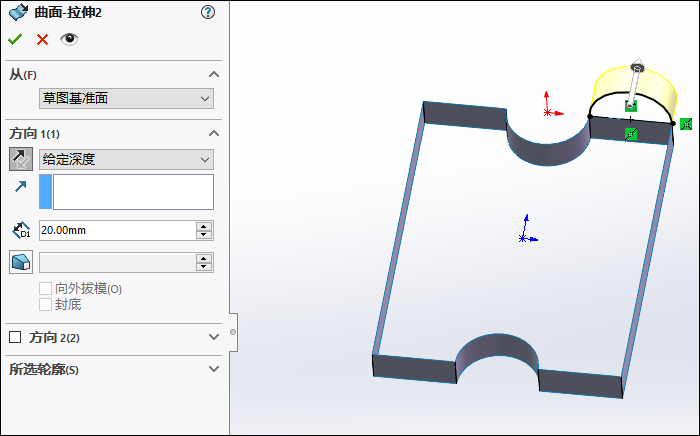

设置拉伸深度为20mm。

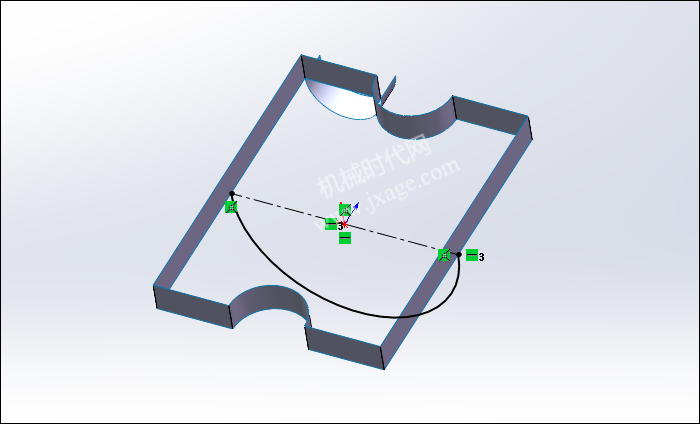

3.再次点击“插入”-“曲面”-“拉伸曲面”,在上视基准面上绘制如下图所示的草图(半圆弧)。

设置拉伸深度为20mm。

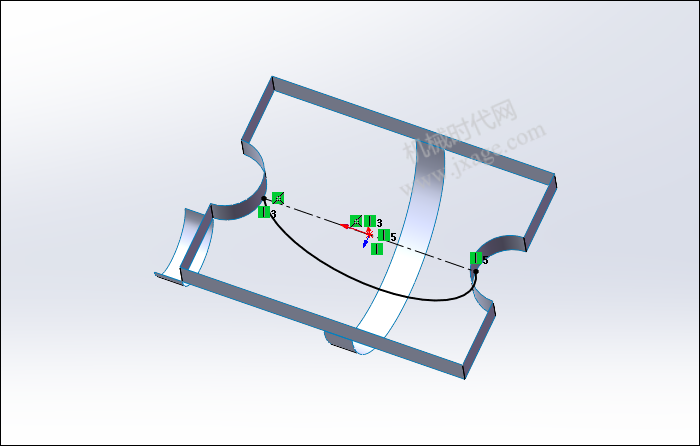

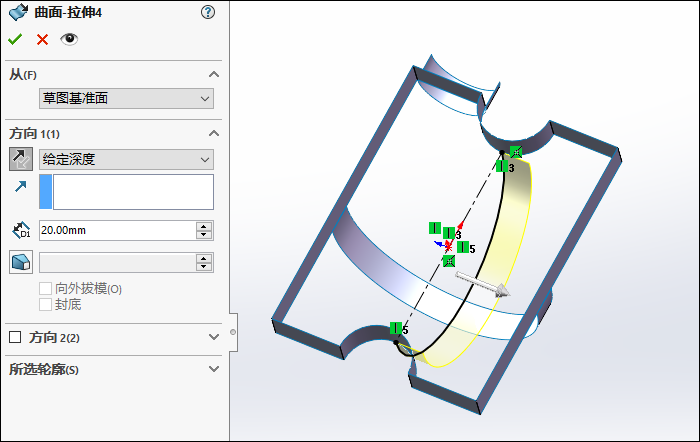

4.点击“插入”-“曲面”-“拉伸曲面”,在右视基准面上绘制如下图所示的草图(半圆弧)。

设置拉伸深度为20mm。

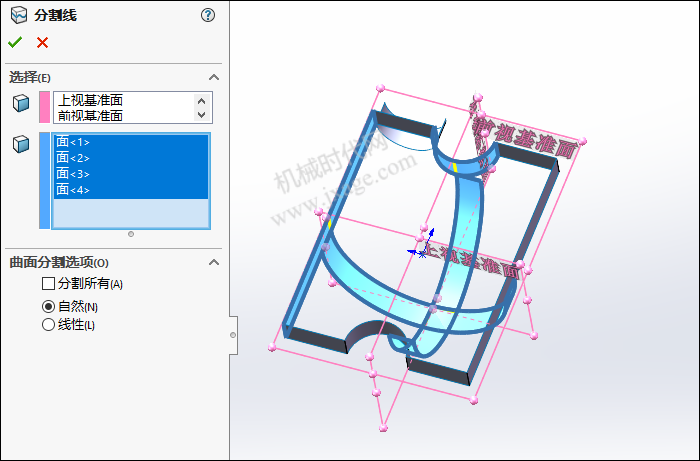

5.点击分割线,要分割的曲面选择下图所示的4个蓝色拉伸曲面,使用上视基准面、右视基准面和前视基准面进行分割,点击勾号完成。

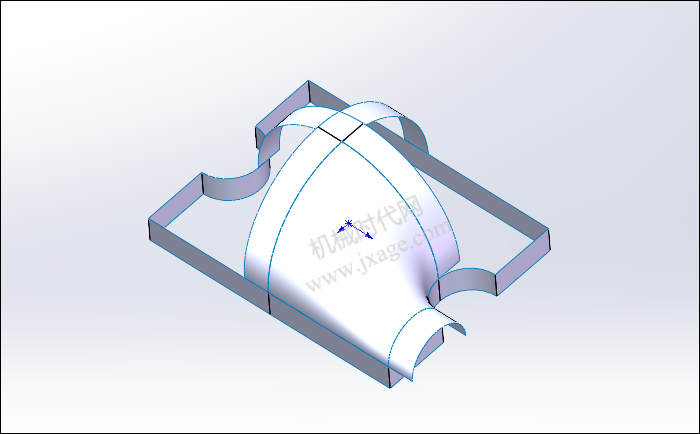

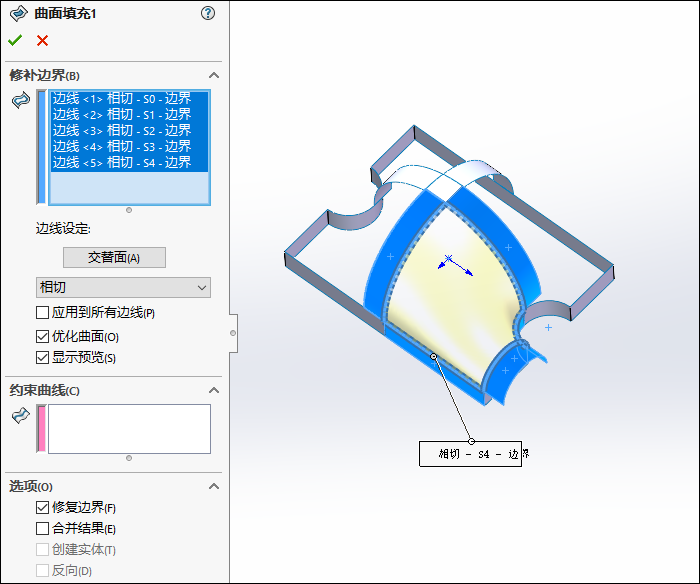

6.点击“插入”-“曲面”-“填充”,选择下图所示的5条边线作为修补边界,曲率控制按照下图进行设置。

完成。

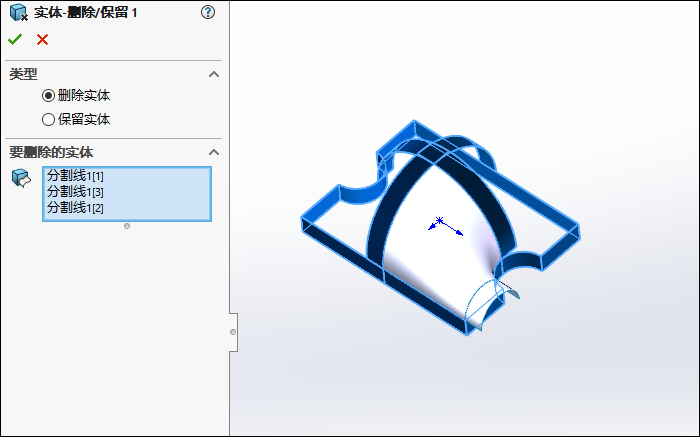

7.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的曲面进行删除。

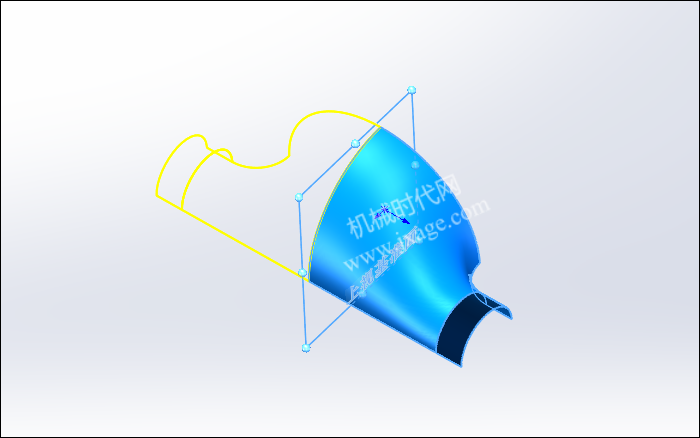

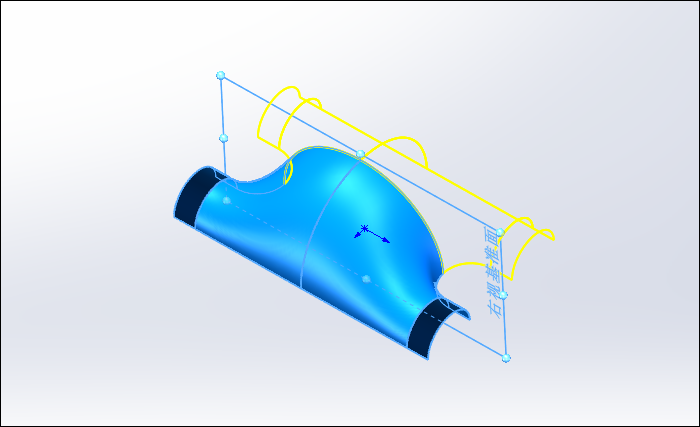

8.镜向。

9.镜向。

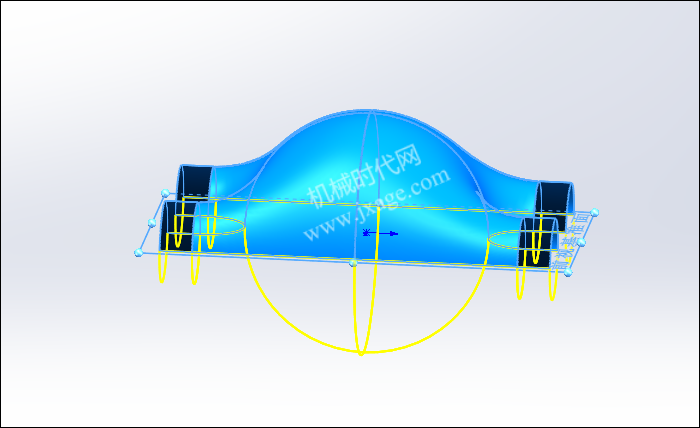

10.镜向。

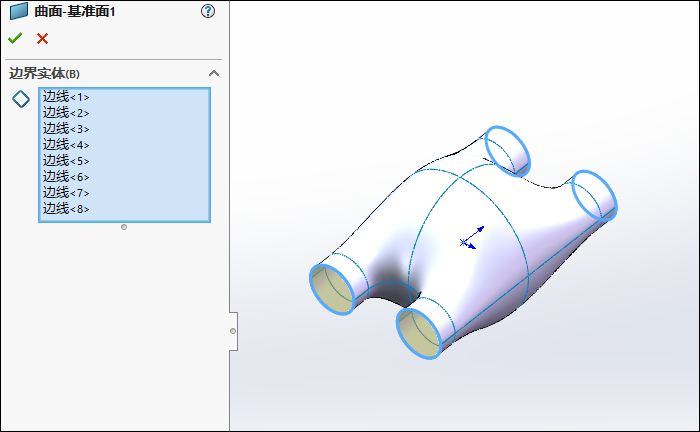

11.点击“插入”-“曲面”-“平面区域”,选择下图所示的边线作为边界实体,点击勾号完成。

12.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

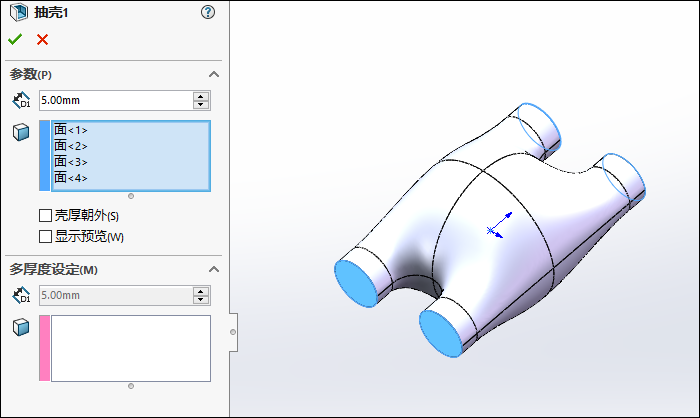

13.抽壳。

14.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
