Proe/Creo如何创建波形弹簧?

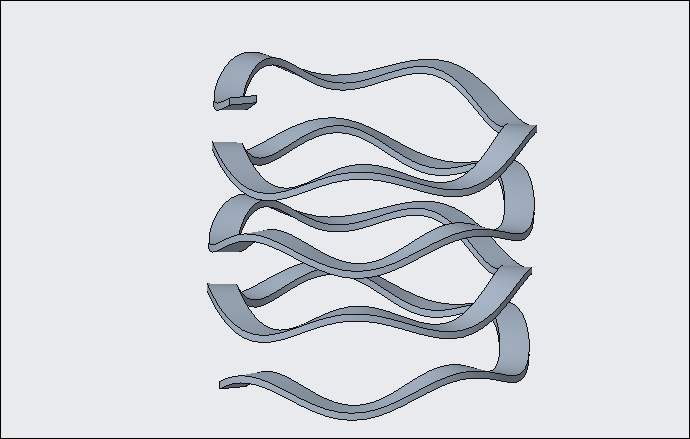

最终结果如下图所示。

文章末尾下载模型

方法:

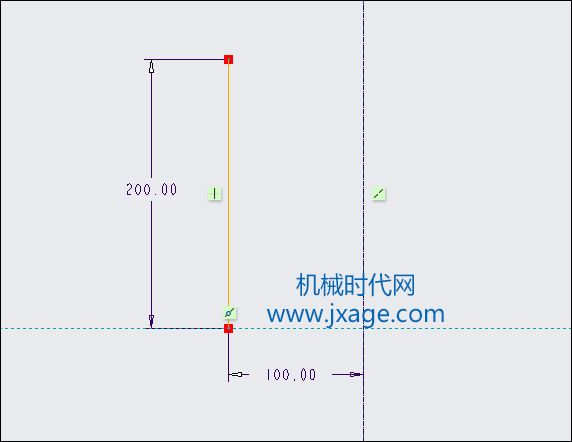

1.首先在FRONT平面绘制如下图所示的草图(一条直线+一条旋转轴)。

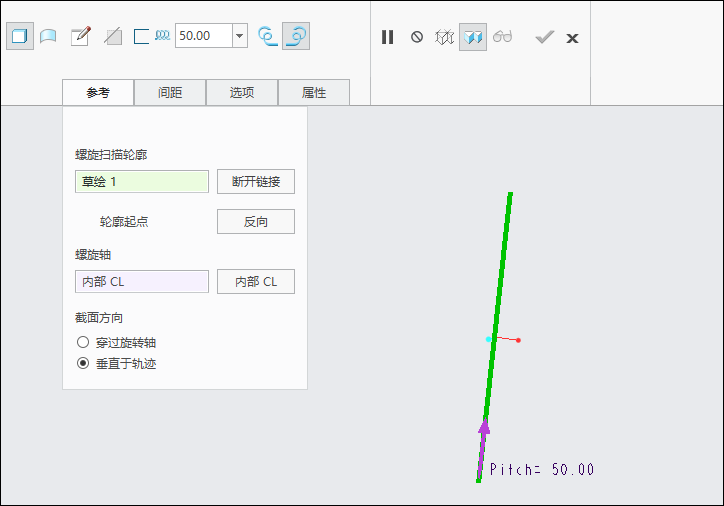

2.点击“螺旋扫描”,选择上一步绘制的直线作为扫描的轨迹,设置间距值为50。

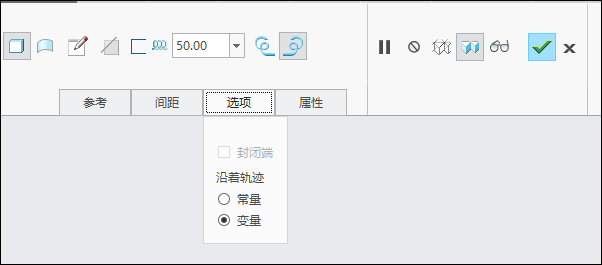

点击“选项”,勾选“变量”。

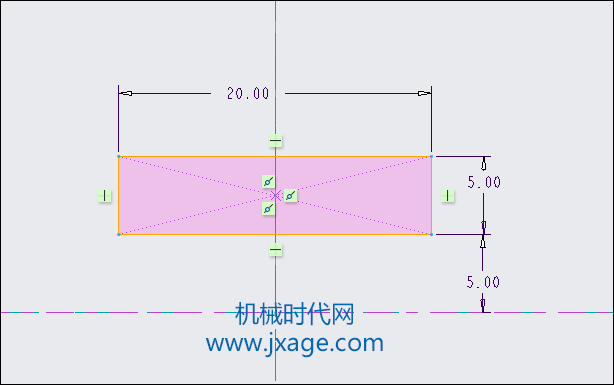

3.点击控制面板上的“创建或编辑扫描截面”按钮,绘制如下图所示的矩形作为扫描截面。

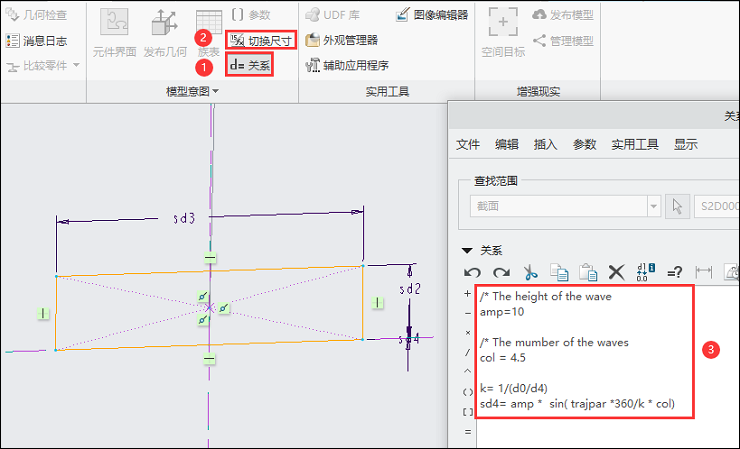

4.点击“工具”-“关系”,然后点击“切换尺寸”,输入以下所示的关系式:

/* The height of the wave

amp=10

/* The mumber of the waves

col = 4.5

k= 1/(d0/d4)

sd4= amp * sin( trajpar *360/k * col)

注意:sd4、d0和d4来源于模型中的尺寸代号。

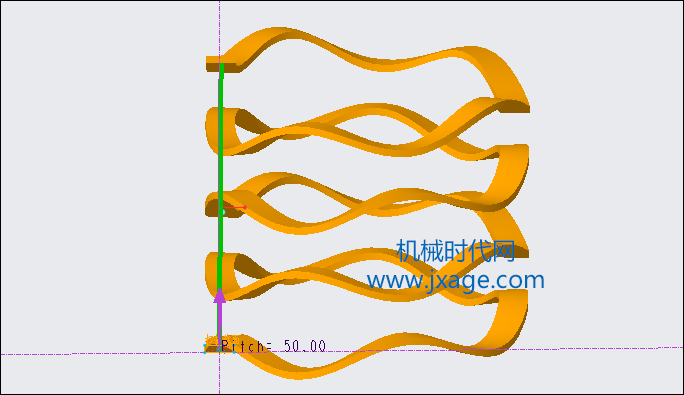

完成草绘,我们可以看到如下图所示的草图。

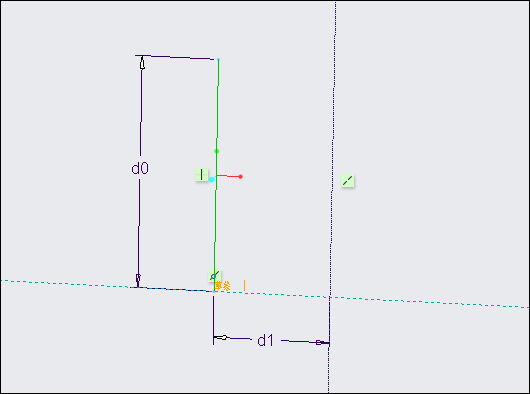

其中d0为步骤1的直线的尺寸代号。

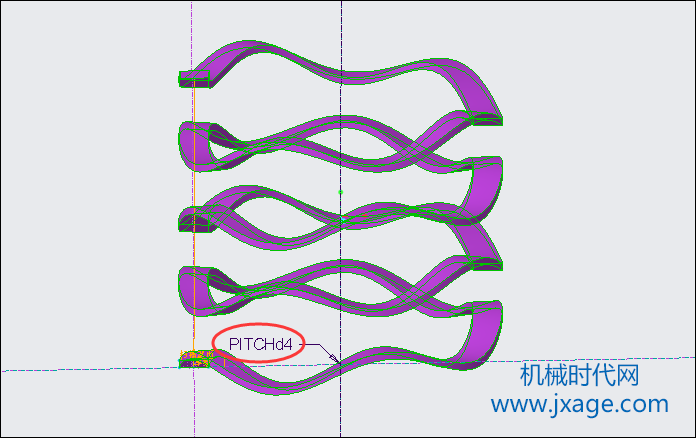

d4为螺旋扫描间距值的尺寸代号,如下图所示。

5.完成。
