SOLIDWORKS 2020如何自定义图纸和视图的比例?

  • 3,982 次阅读
  • 阅读模式

在SOLIDWORKS 2020中,我们可以非常方便的为整个图纸和单个工程视图指定自定义比例,只要在“用户定义”对话框中输入自定义比例大小即可。

一、自定义图纸的比例

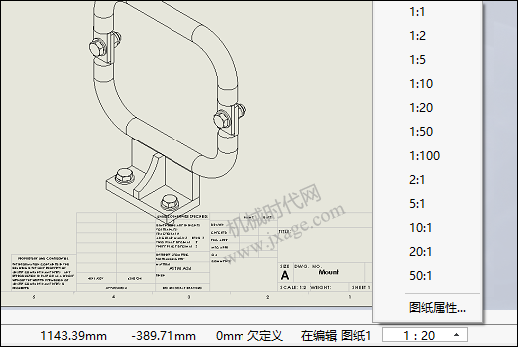

在SOLIDWORKS 2019中,窗口右下角的状态栏提供了一个弹出窗口,用于选择常用比例的列表。

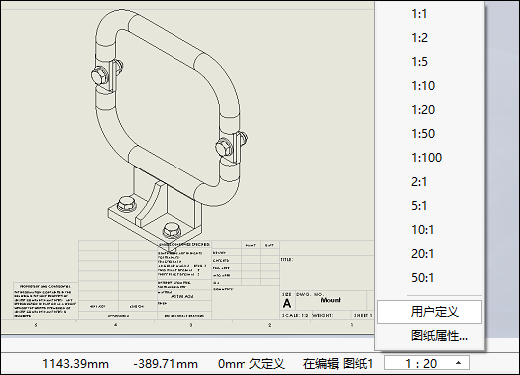

SOLIDWORKS 2020以及更高版本提供了一个“用户定义”选项,可以打开一个对话框,如下图所示。

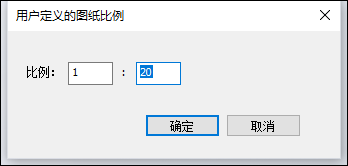

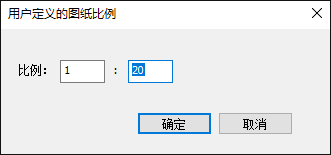

我们可以在其中直接输入值,即可设置比例。

二、自定义工程视图比例

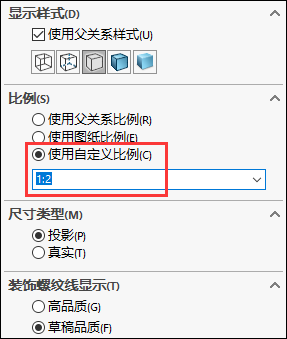

单个工程图视图也可以设置自定义比例。SOLIDWORKS 2020中,我们可以选择“使用自定义比例”,然后在输入框中直接输入比例值,格式为x:x或x/x。

三、修改可用的比例列表

如果有常用但不在列表中的特定比例,可以通过“drawingscales.txt”文本文件修改可用比例。

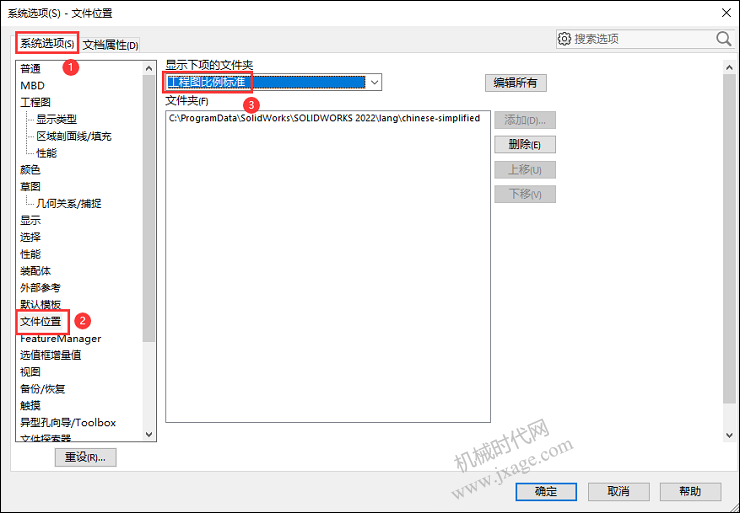

该文件的位置位于“工具>选项>系统选项>文件位置>工程图比例标准”下,默认情况下,其默认位置如下图所示。

我们可以修改文本文件“drawingscales.txt”,从而添加和删除每个绘图标准的可用比例。
