Creo如何通过关系式再生创建动画?

经常看到有人使用关系式再生创建动画,一直很好奇究竟是怎么做到的,今天简单研究了一下。其实通过关系式再生创建动画的原理很简单,只要真正懂得它的实现方式,并知道如何利用关系式,基本上就能通过关系式做出动画了。

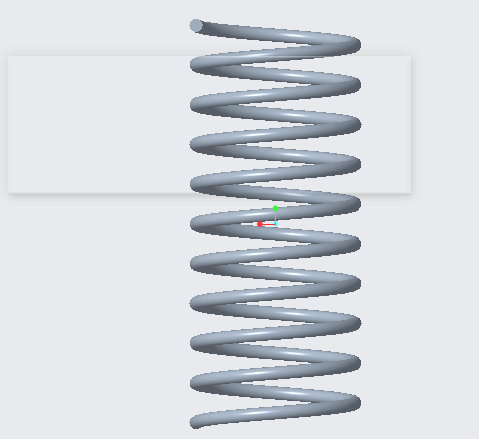

下面以弹簧伸缩为例简单进行介绍,最终结果如下图所示。

方法:

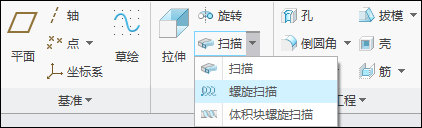

1.首先我们点击“螺旋扫描”按钮,通过螺旋扫描创建一弹簧。

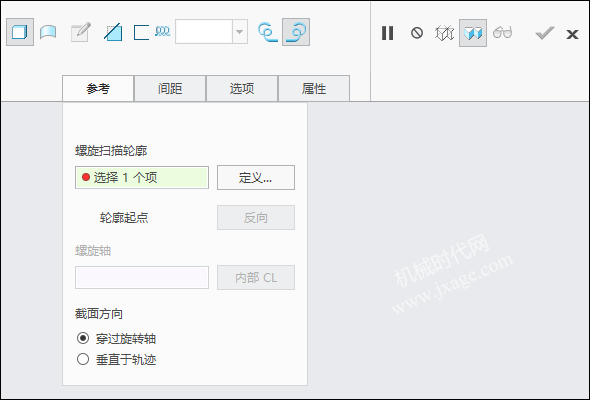

点击定义按钮,进入草绘环境。

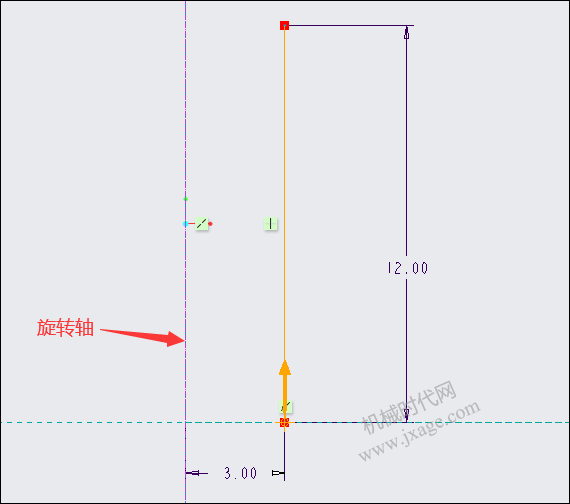

绘制如下图所示的草绘作为螺旋扫描路径。

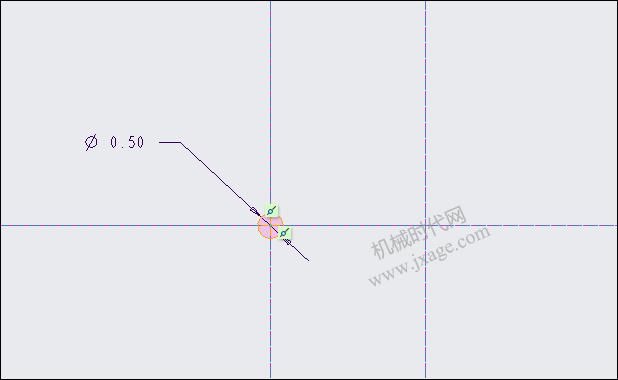

绘制如下图所示的草图作为螺旋扫描的截面。

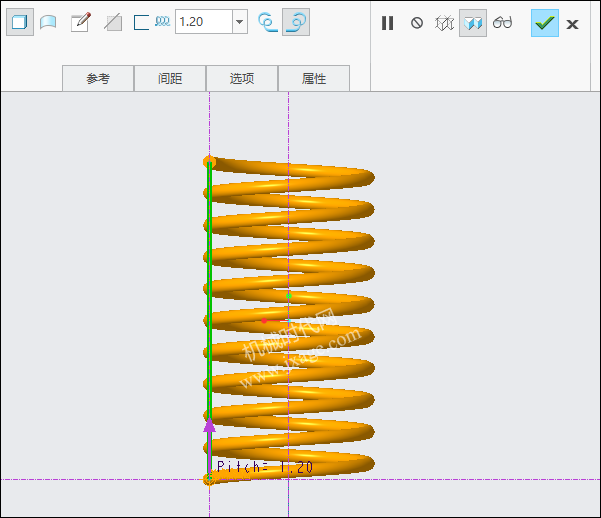

设置节距值为1.2mm,如下图所示。

点击勾号完成弹簧的创建。

2.点击“工具”-“参数”,创建一个名称为“STATION”的参数,如下图所示。

3.点击“工具”-“关系式”,输入以下的关系:

if d3>30

station=1

endif

if d3<10

station=0

endif

if station==0

d3=d3+1

else

d3=d3-1

endif

d5=d3/10

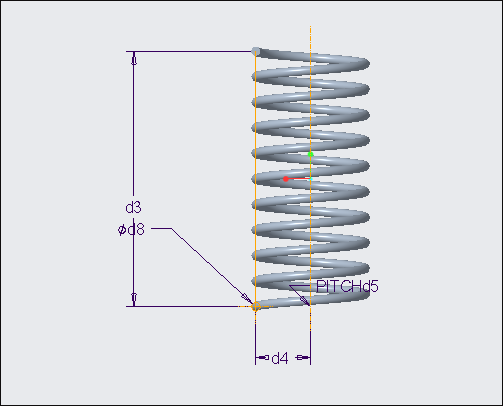

各个尺寸的代号如下图所示。节距的代号为d5,弹簧高度代号为d3。

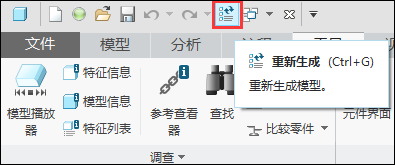

4.点击“重新生成”按钮或者按快捷键Ctrl+G,就可以看到动画了。
