SOLIDWORKS如何更改工程图尺寸线颜色?

  • A+
所属分类:SW工程图

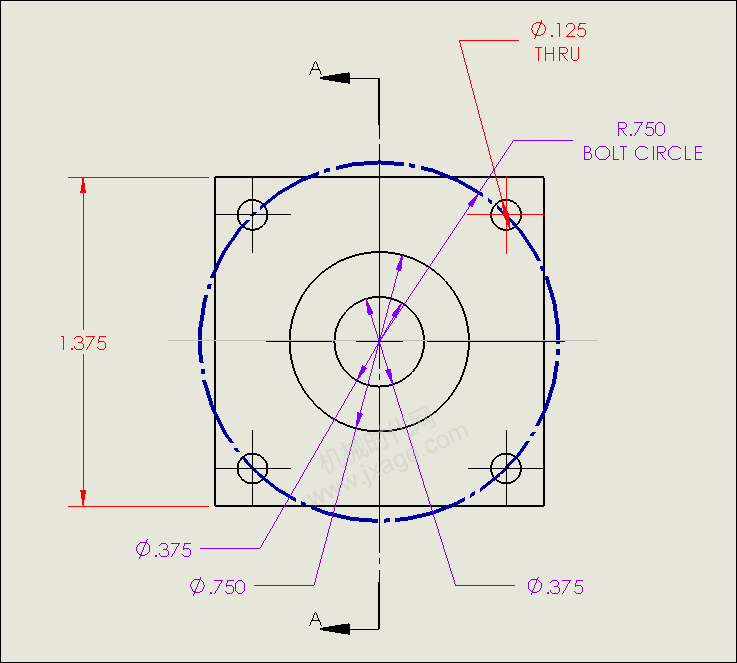

有的时候为了便于分辨尺寸线,我们可以调整工程图的尺寸线的颜色。如何在SOLIDWORKS工程图环境中更改尺寸的颜色呢?

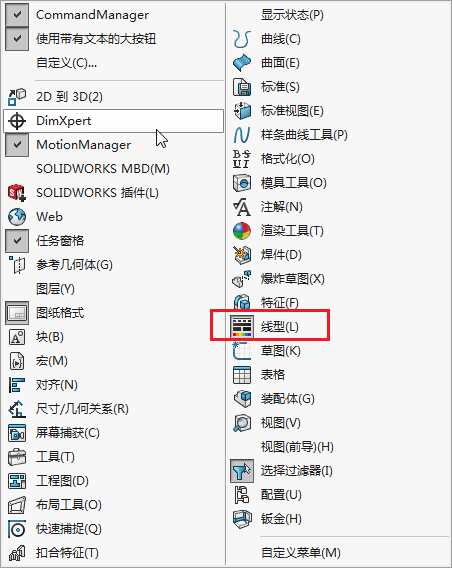

我们可以使用【线型】来更改尺寸颜色。 要启用启用线型工具栏,首先鼠标右键单击CommandManager栏,然后从快捷菜单中选择线型。

启用线型工具栏后,出现如下图所示工具栏。 工具栏包含图层,线宽和颜色工具,用于绘制实体和注释:

一、改变颜色

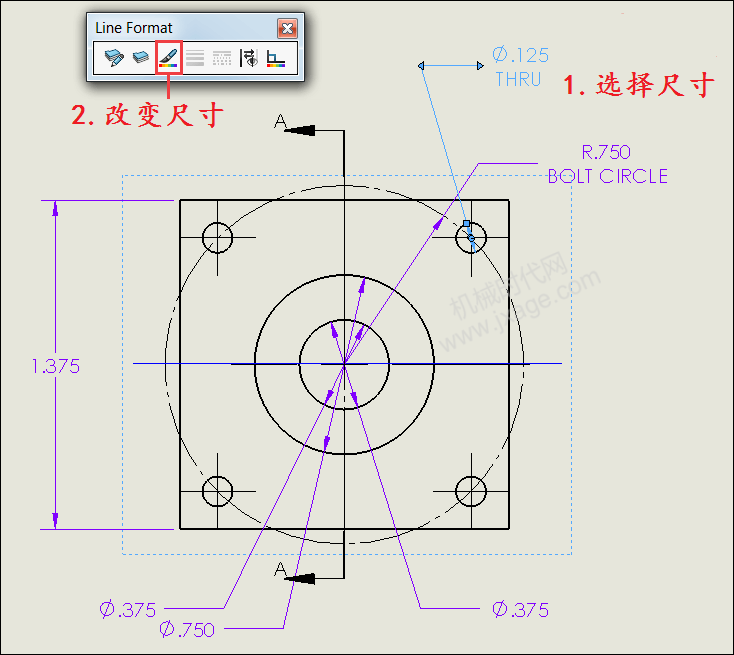

我们可以一次选择一个或多个尺寸/注释,然后从工具栏中选择线色

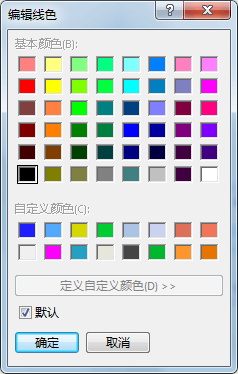

然后从编辑线色对话框中选择所需的颜色。 选择确定完成。

二、使用图层属性

另一个选项是使用图层,类似AUTOCAD,我们可以创建绘图图层,然后选择要添加到图层的项目。 将多个图层设置不同的属性(如颜色),图层中的项目就会产生不同的显示效果。

1.点击线型工具栏中选择图层属性按钮

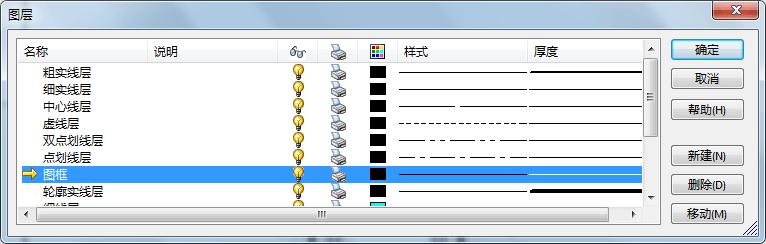

2.在图层对话框中选择【新建】按钮,创建一个新图层

3.输入图层名称

4.选择图层所需的颜色

5在对话框上选择OK完成

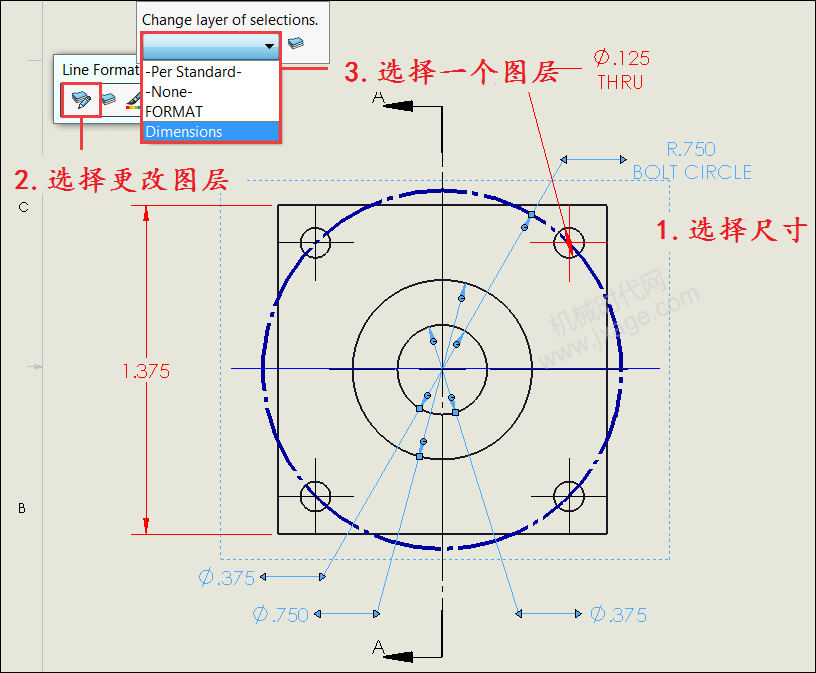

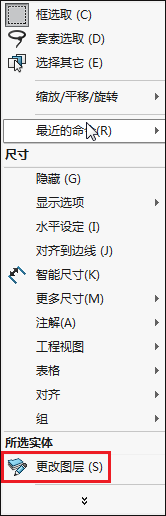

然后选择要添加到图层的尺寸或者注释,并选择更改图层按钮,并从选择框中选择一个图层。 然后,尺寸将更改为图层的应用颜色。
