SolidWorks动画教程(3):利用配合关系实现精确运动

  • 5,271 次阅读
  • 阅读模式

文章末尾下载模型

方法:

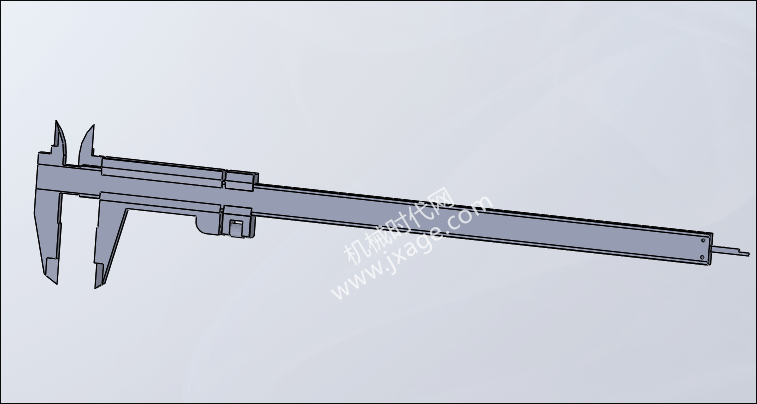

1.首先对模型进行装配,装配完成之后如下图所示。

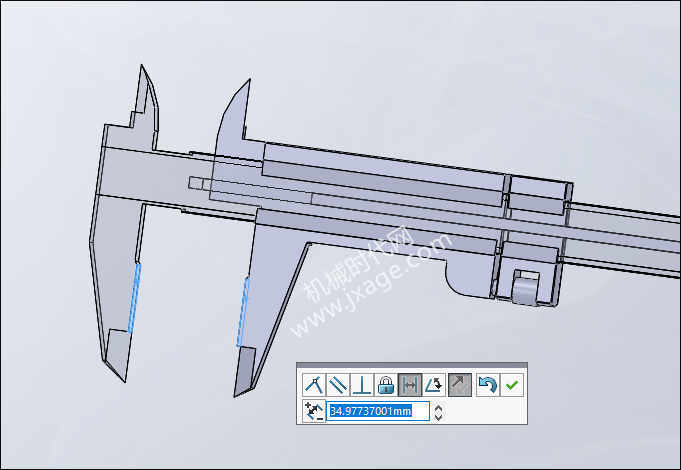

2.在下图的两个位置添加配合,点击距离按钮,设置距离为0。

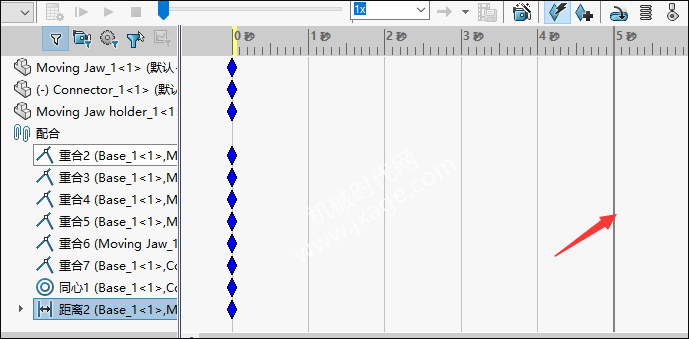

3.点击SolidWorks窗口左下侧的“运动算例1”选项,使用鼠标将红色箭头所指的竖线拖拽到5秒的位置,如下图所示。

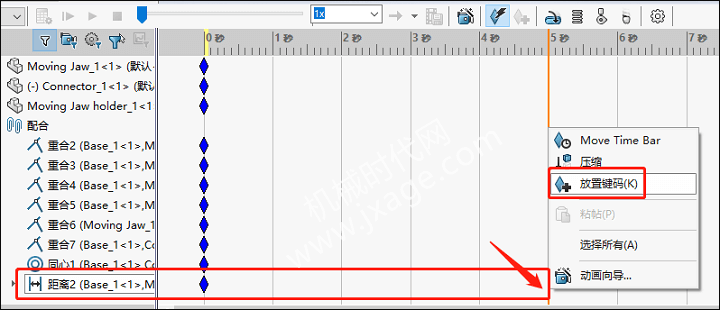

在“距离2”行的右侧5S处鼠标右键选择“放置键码”,如下图所示。

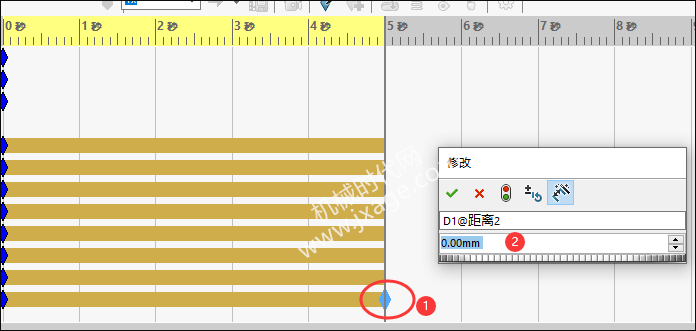

4.双击5S处的键码,设置距离为100mm,如下图所示。

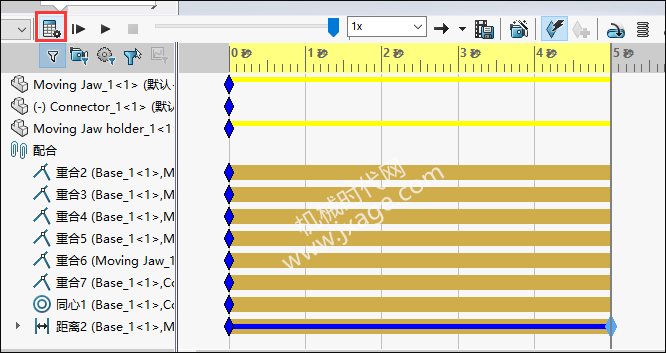

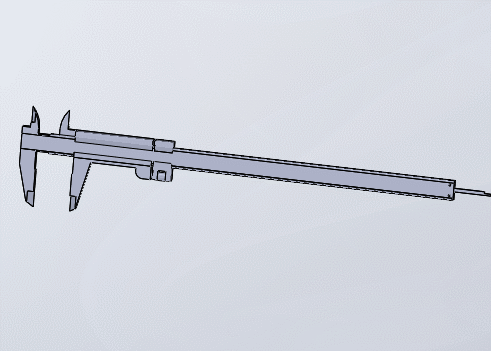

5.点击窗口左上角的“计算”按钮,游标卡尺自动运动到100mm处。

完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
