Proe/Creo如何快速创建大量孔(1):点阵列

假设我们需要在Proe或Creo中创建大量的特征,比如孔,如果一个一个创建孔的话会非常麻烦,那么有没有一次性就可以在同一平面生成同规格的所有孔的方法呢?

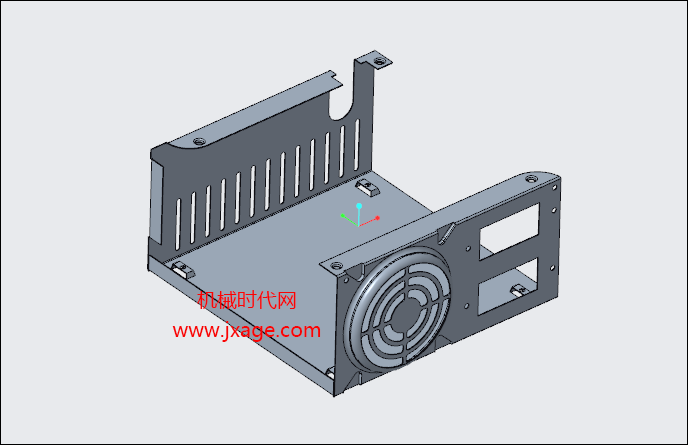

以下面的模型为例,简单进行介绍。

方法:

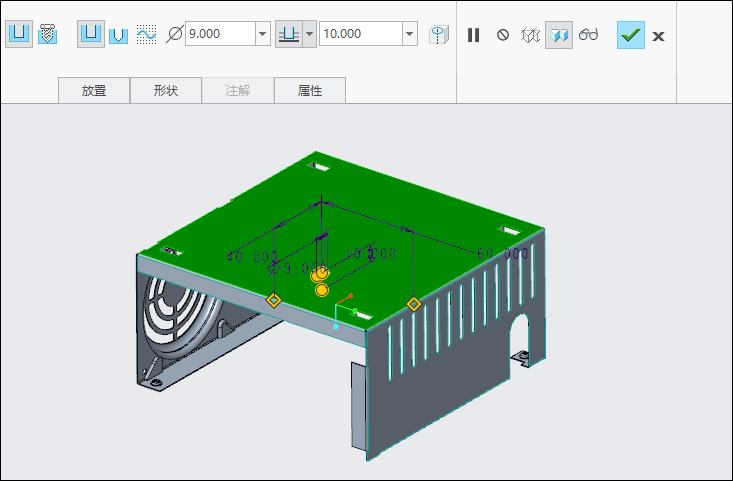

1.首先我们在如下图所示的模型顶部创建一个孔特征。

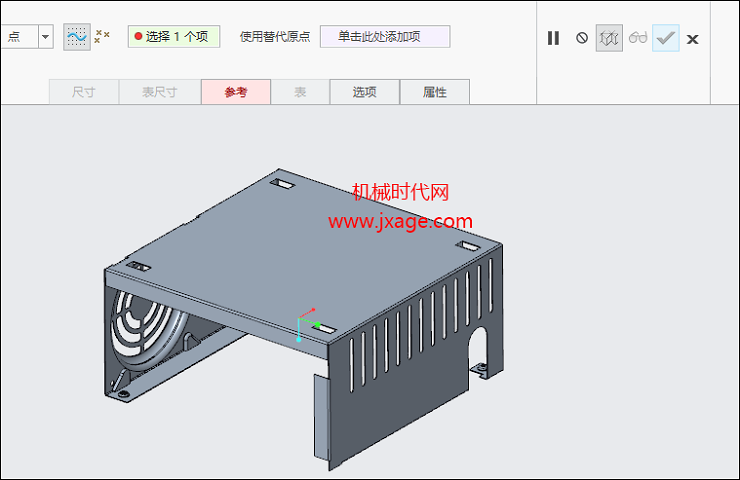

2.完成孔的创建之后,在模型树选中这个孔,然后点击“阵列”,类型选择“点”,如下图所示。

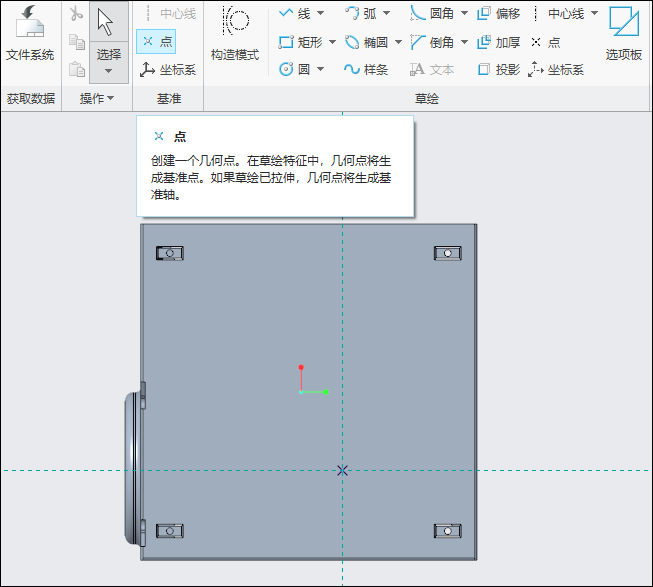

点击“参考”选项卡,选择模型的顶部平面作为草绘平面,进入草绘。点击“几何点”工具,如下图所示。

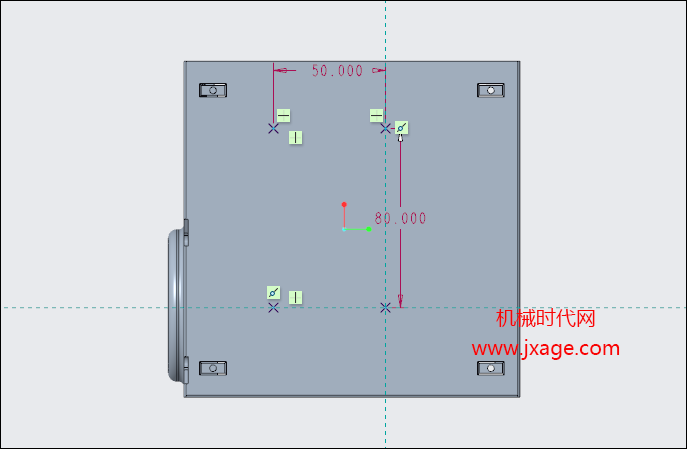

按照我们期望的孔的位置,在相应的位置创建几何点,完成后如下图所示。

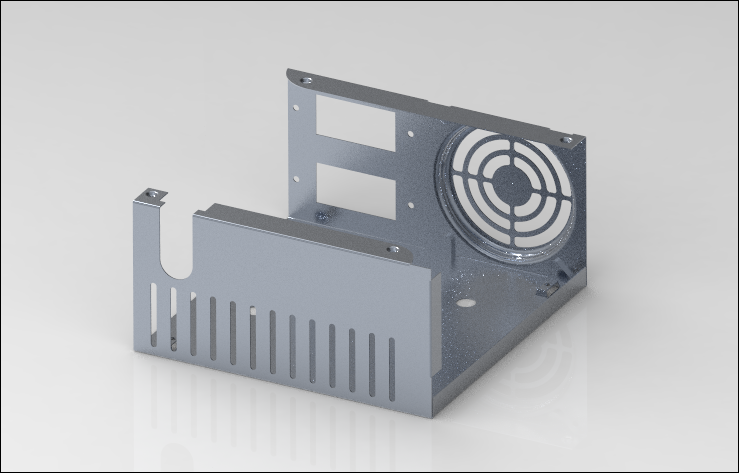

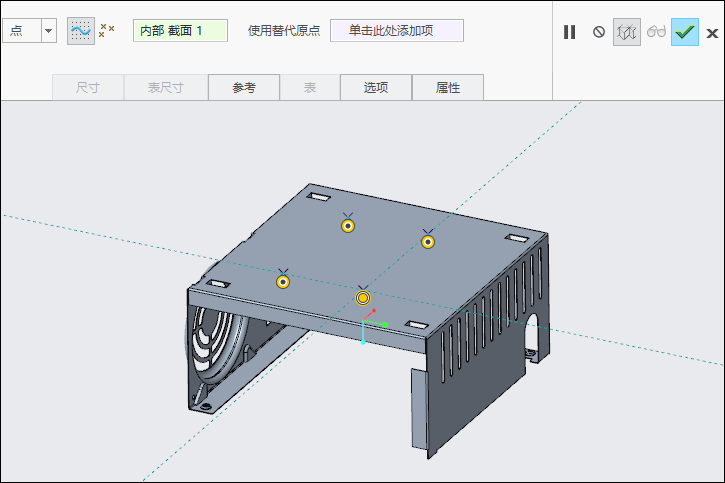

退出草绘,点击勾号完成。这样我们就可以在几何点的位置一次性创建出多个孔特征。

完成。
