Proe/Creo如何创建DNA模型?

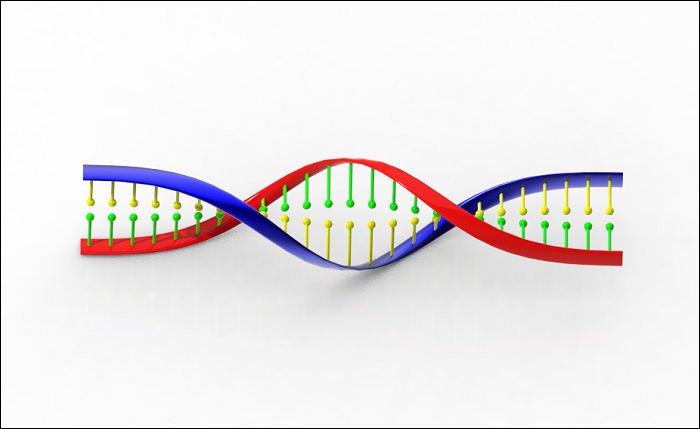

最终结果如下图所示:

文章末尾下载模型

方法:

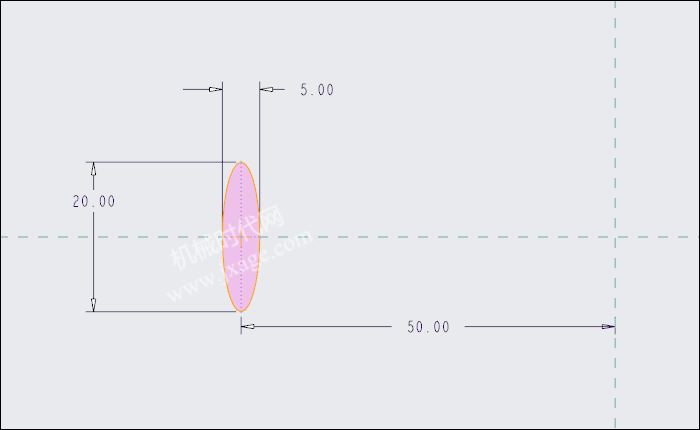

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

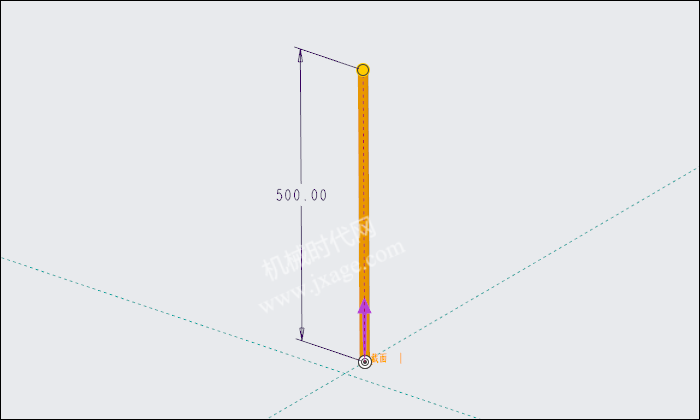

设置拉伸高度为500mm。

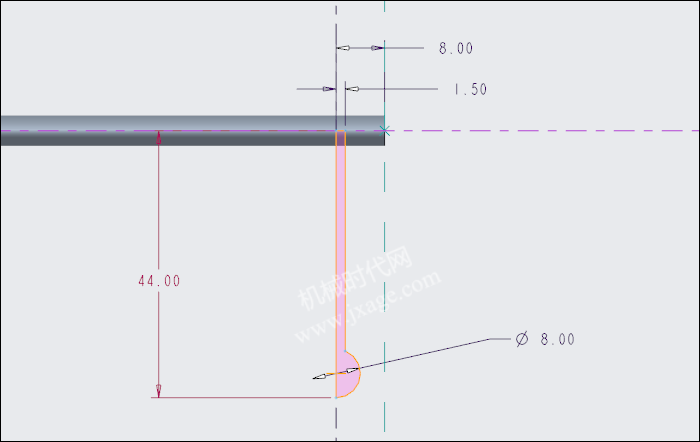

2.点击旋转,在TOP平面绘制如下图所示的草图(注意绘制旋转轴)。

点击勾号完成旋转特征的创建。

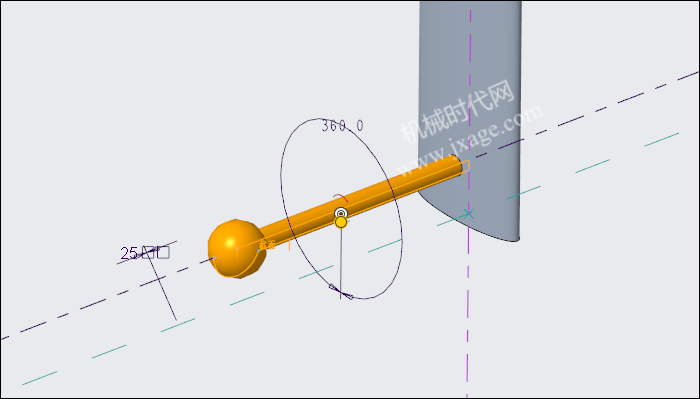

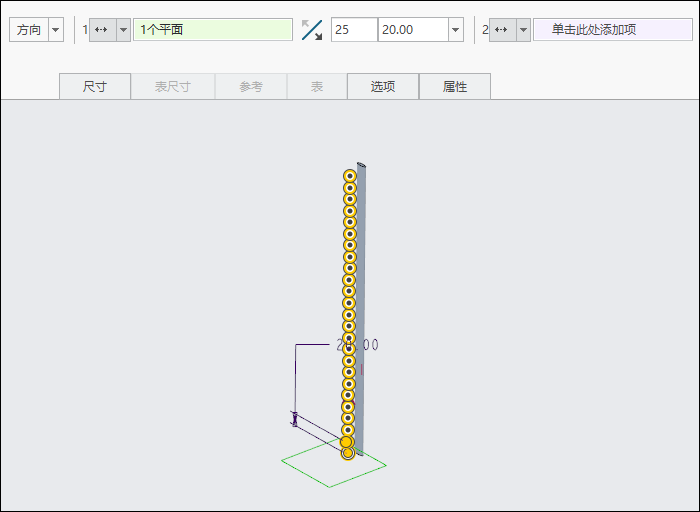

3.选择上一步创建的旋转特征,点击阵列,阵列类型选择“方向”,选择FRONT平面作为阵列方向参考,如下图所示,设置阵列的数量为25,间距为20mm。

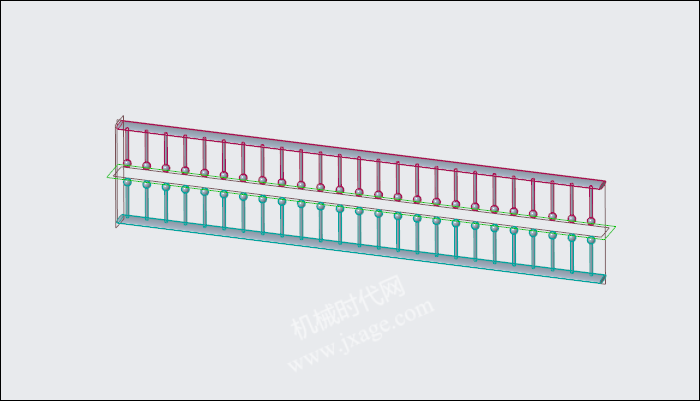

4.选择所有的特征,点击镜像命令,选择RIGHT平面作为作为镜像平面,点击勾号完成镜像。

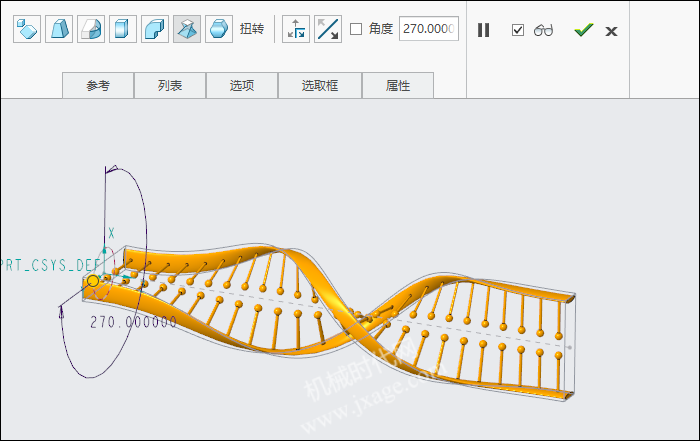

5.点击“编辑”-“扭曲”,选择所有的特征,类型选择“扭转”,设置旋转角度为270,点击控制面板上的“切换到下一个轴”按钮,直到出现下图所示的结果,点击勾号完成。

6.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
