SolidWorks建模练习(52):不规则弹簧

  • 1,069 次阅读
  • 阅读模式

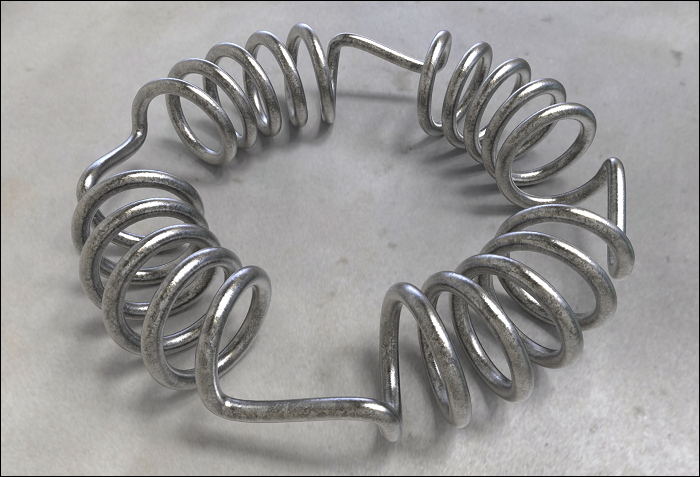

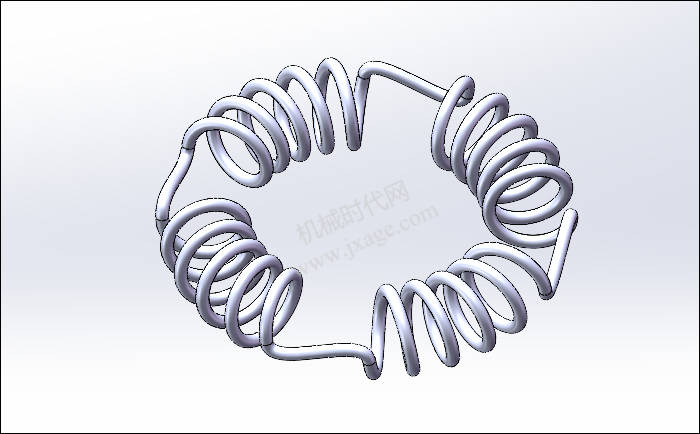

最终结果如下图所示:

文章末尾下载模型

方法:

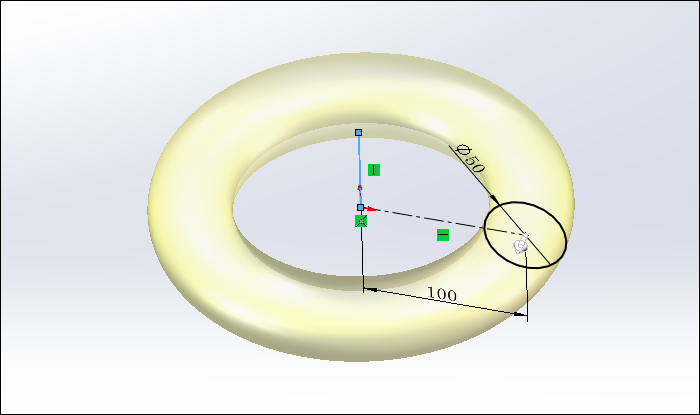

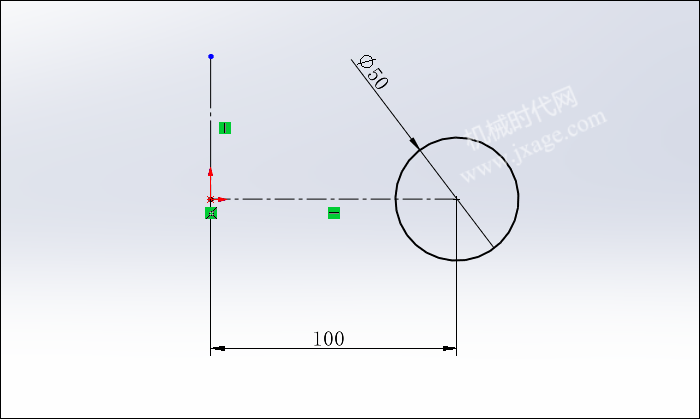

1.点击“插入”-“曲面”-“旋转曲面”,选择前视基准面作为草绘平面,绘制如下图所示的草图。

点击勾号完成。

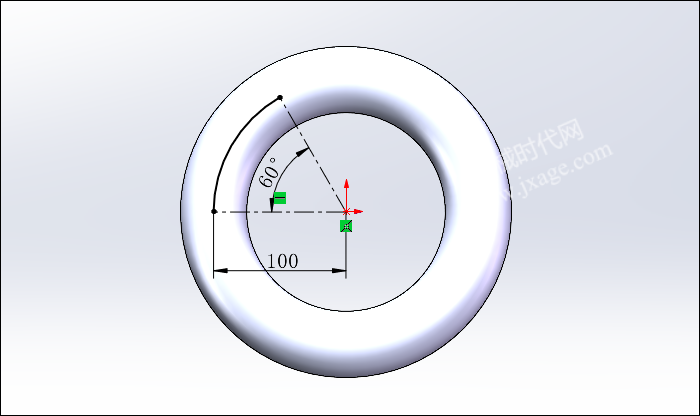

2.点击草图,在上视图基准面绘制如下图所示的草图。

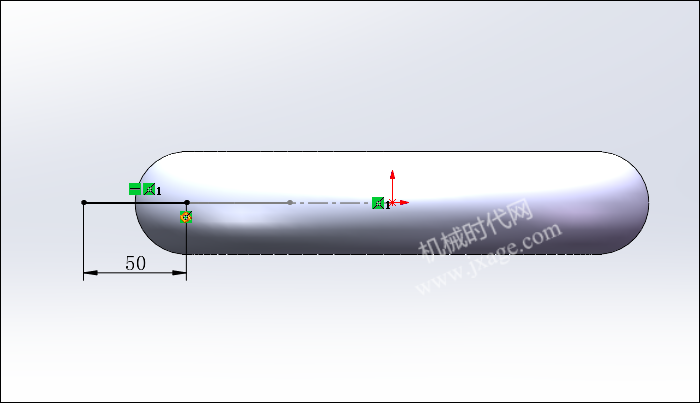

3.再次点击草图,在前视图基准面绘制如下图所示的草图。

4.点击“插入”-“曲面”-“扫描曲面”,选择草图2作为扫描的路径,选择草图3作为扫描的轮廓,方向/扭转控制设置为“沿路径扭转”,旋转5圈,如下图所示,点击勾号完成。

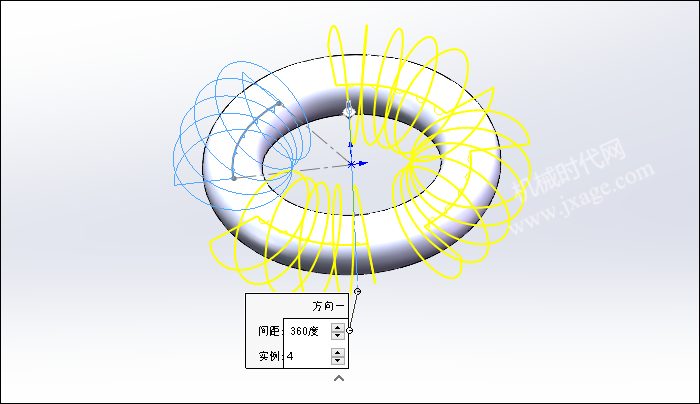

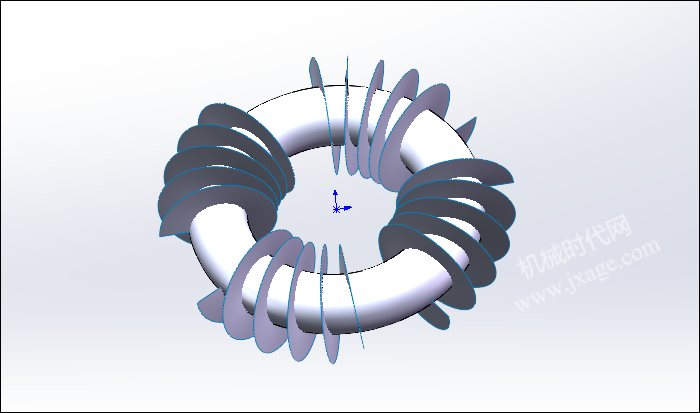

5.点击圆周阵列,选择上一步创建的扫描特征作为阵列对象,阵列数量为4。

点击勾号完成。

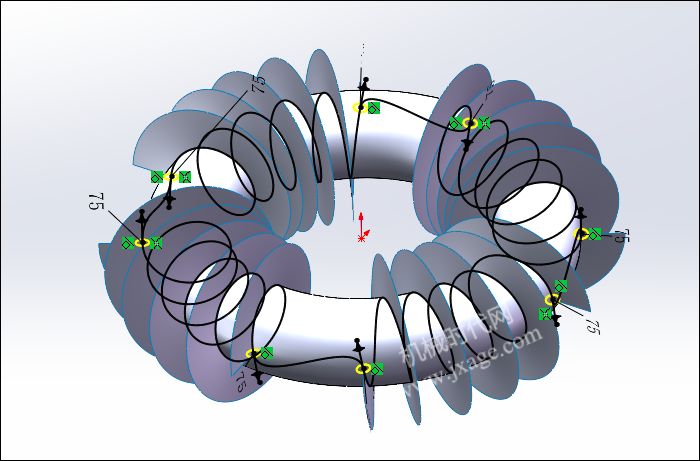

6.点击3D草图,通过“交叉曲线”命令创建出如下图所示的曲线,即步骤1的旋转特征和步骤的扫描特征的交线。

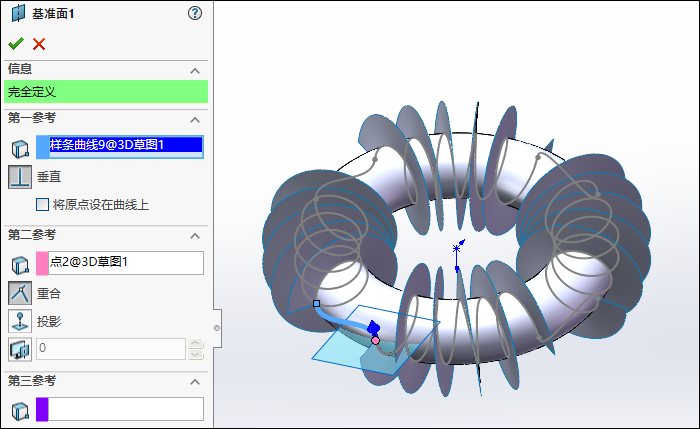

7.创建基准平面1,如下图所示。

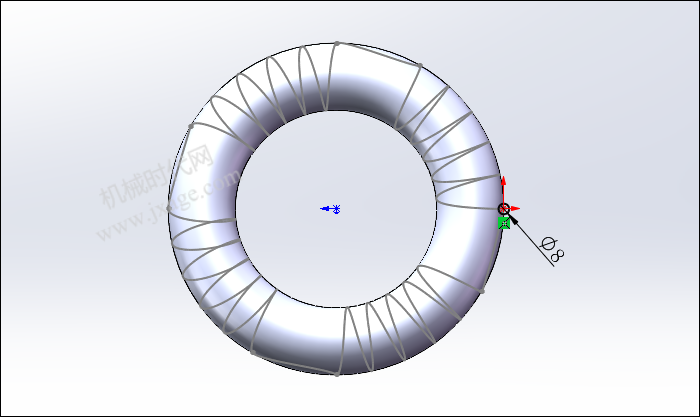

8.点击草图,在上一步创建的基准平面上绘制如下图所示的草图。

9.点击扫描,选择3D草图1作为扫描的路径,选择上一步创建的草图(草图5)作为扫描的轮廓,点击勾号完成。

扫描完成。

10.完成。
