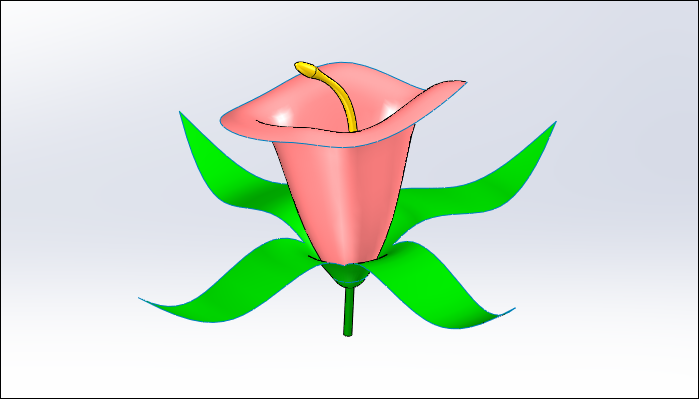

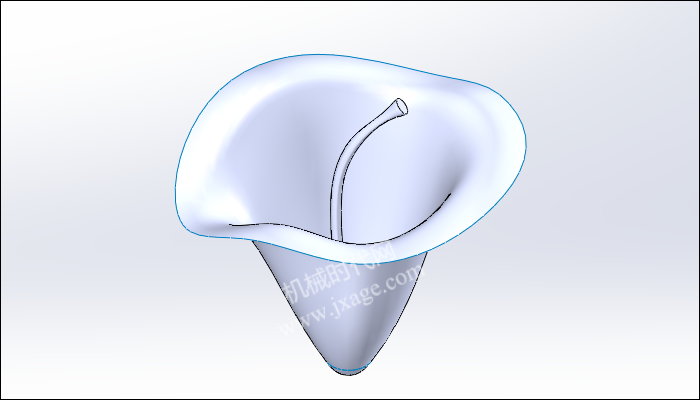

最终结果如下图所示：
方法：

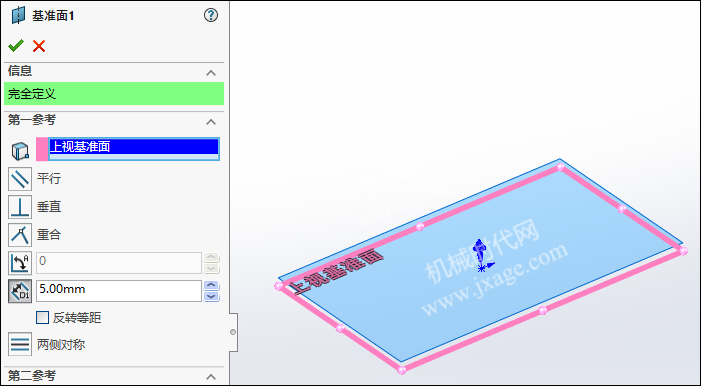

1.创建基准平面1，如下图所示。

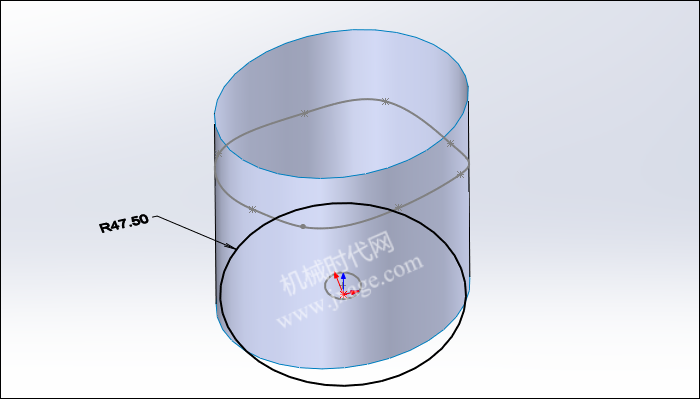

2.点击“插入”-“曲面”-“拉伸曲面”，在上视基准面上绘制如下图所示的草图。

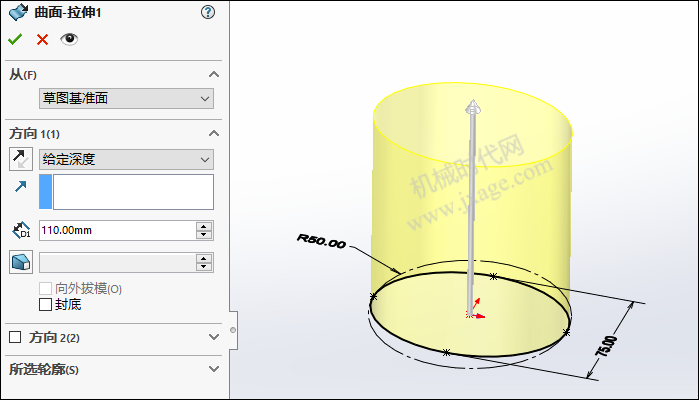

设置拉伸深度为110mm，如下图所示。
3.在上视基准面绘制如下图所示的草图。

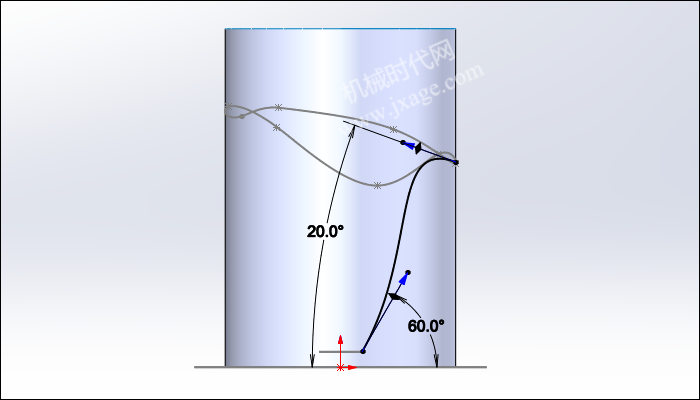

4.在右视基准面绘制如下图所示的草图。
5.在基准面1上绘制如下图所示的草图。

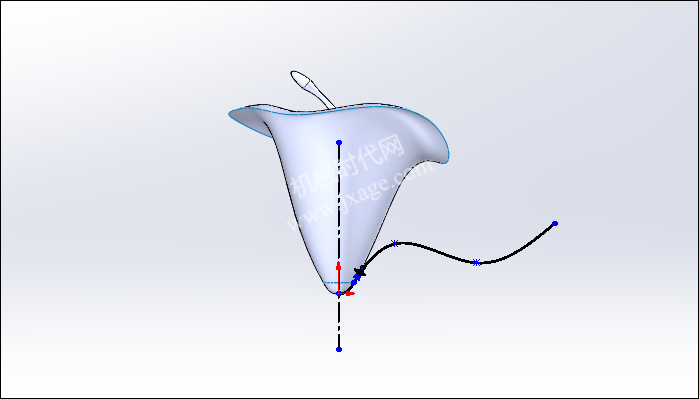

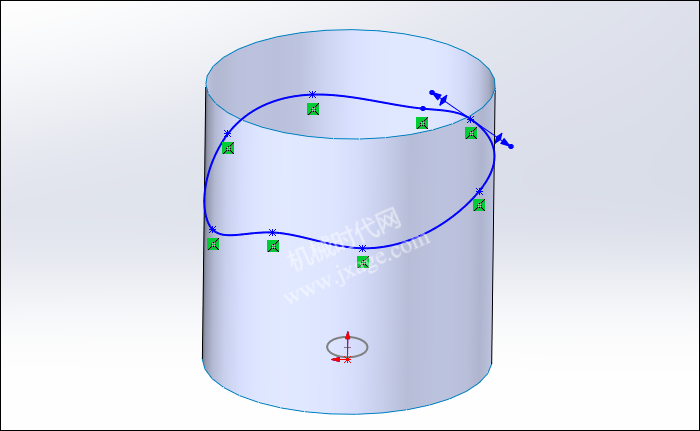

6.通过样条曲线创建出如下图所示的3D草图，位置任意，如下图所示。

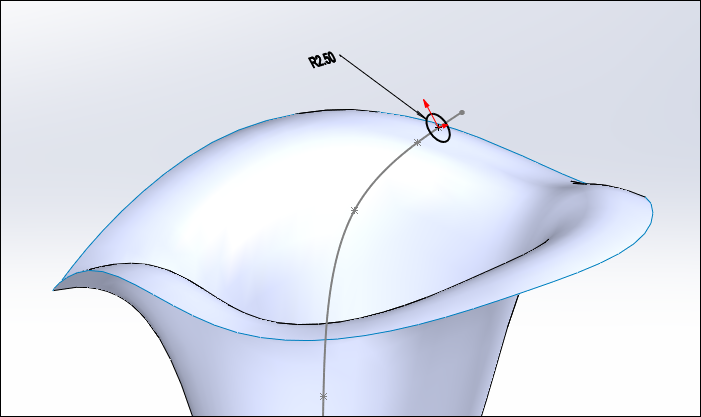

注意在样条曲线上的点和拉伸曲面之间创建“曲面切平面”约束。

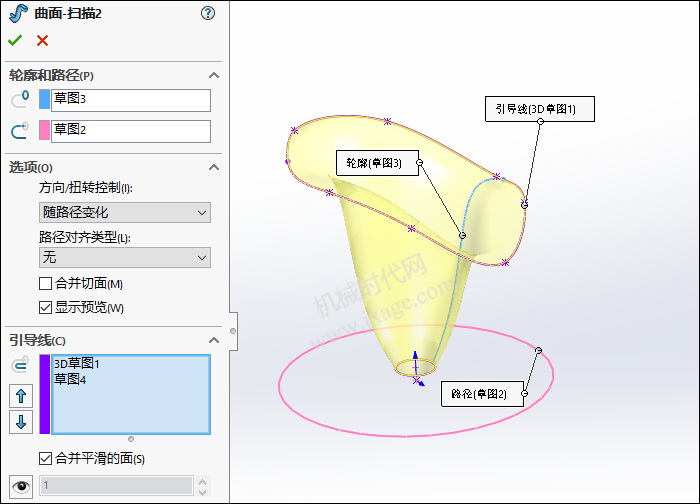

7.点击“插入”-“曲面”-“扫描曲面”，选择草图3作为扫描的轮廓（蓝色），选择草图2作为扫描的路径（粉红色），引导线选择“草图4”和“3D草图1”，如下图所示。

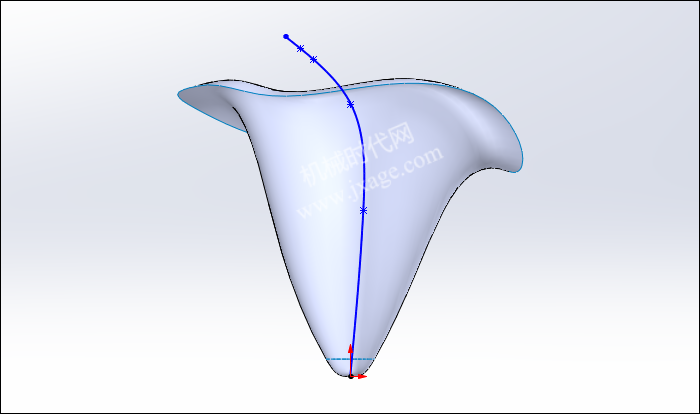

扫描完成后如下图所示。

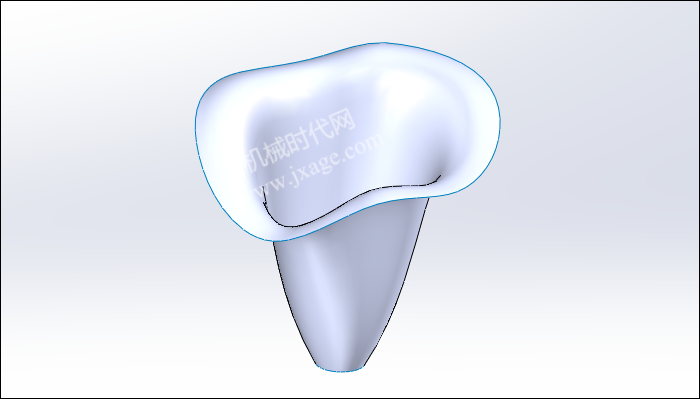

8.点击“插入”-“曲面”-“填充”，选择下图所示的边线，按照下图进行设置。
9.在前视基准面上绘制如下图所示的草图（草图5）。

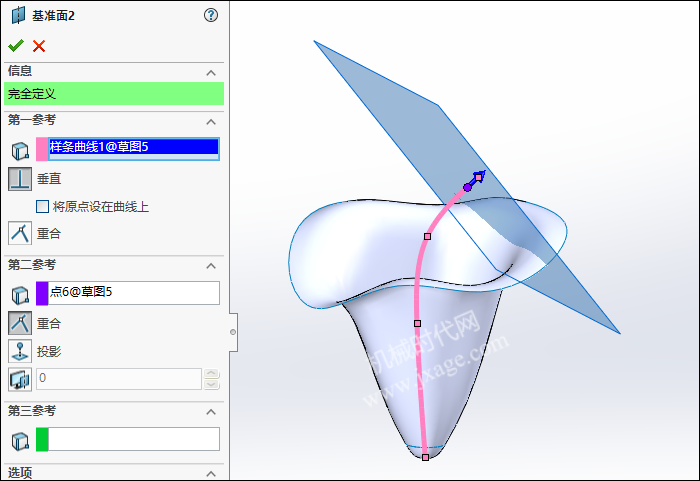

10.创建基准面2，选择下图的样条曲线和端点为参考。

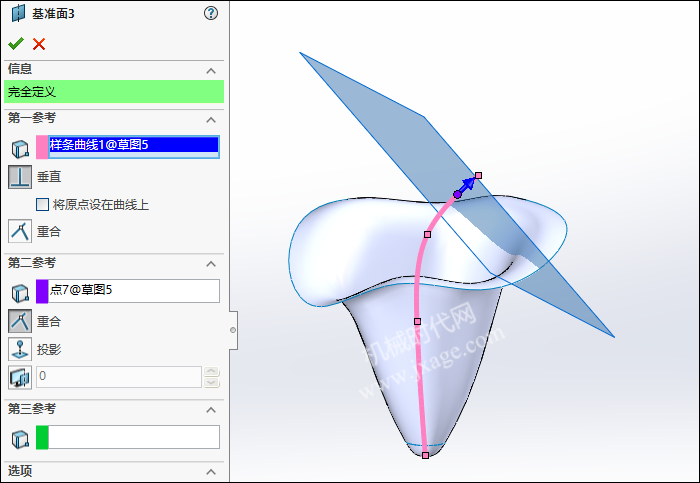

11.创建基准面3，选择下图的样条曲线和点为参考。

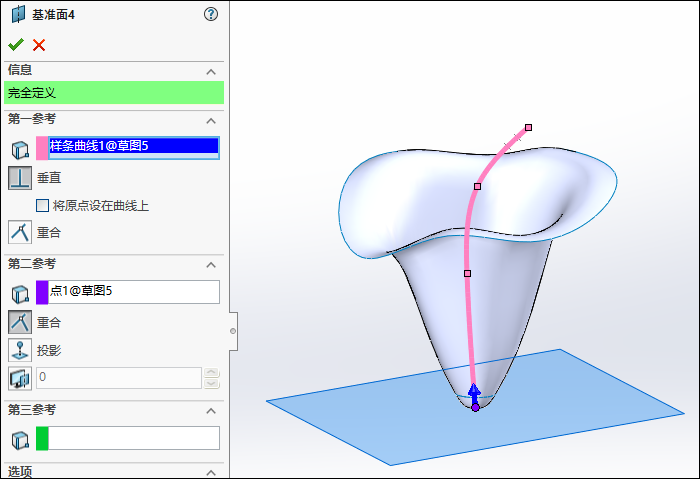

12.创建基准面4，选择下图的样条曲线和端点为参考。

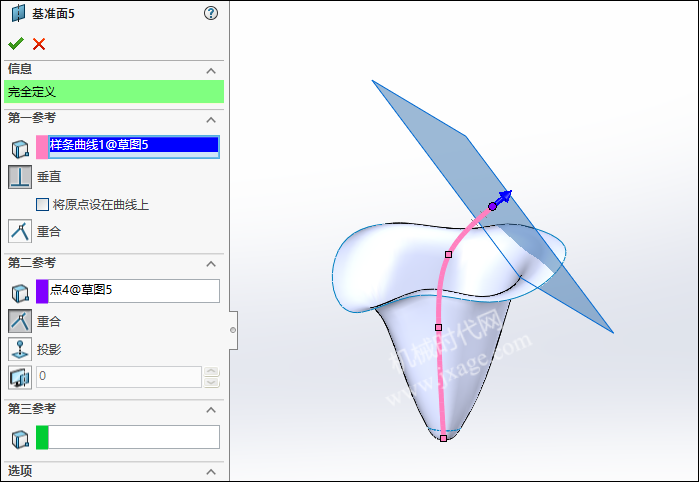

13.创建基准面5，选择下图的样条曲线和点为参考。
14.在基准面2上绘制如下图所示的草图（草图6）。
15.在基准面3上绘制如下图所示的草图（草图7）。
16.在基准面4上绘制如下图所示的草图（草图8）。

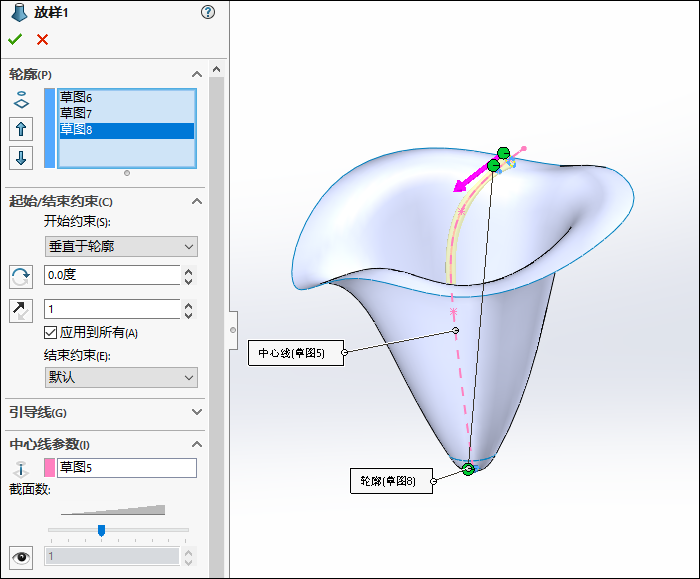

17.点击“放样凸台/基体”，选择草图5作为中心线，选择草图6、7和8作为放样轮廓，如下图所示。
点击勾号完成。

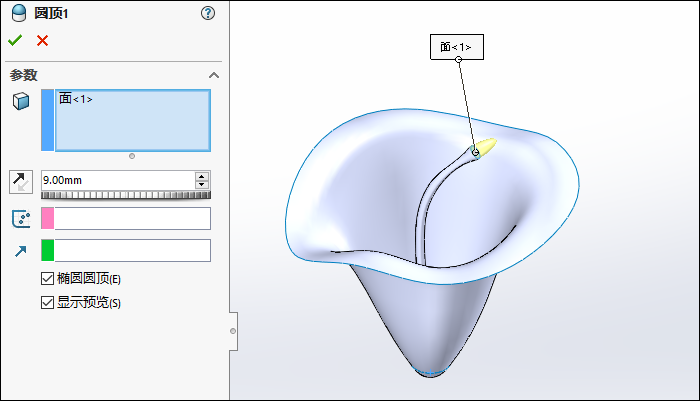

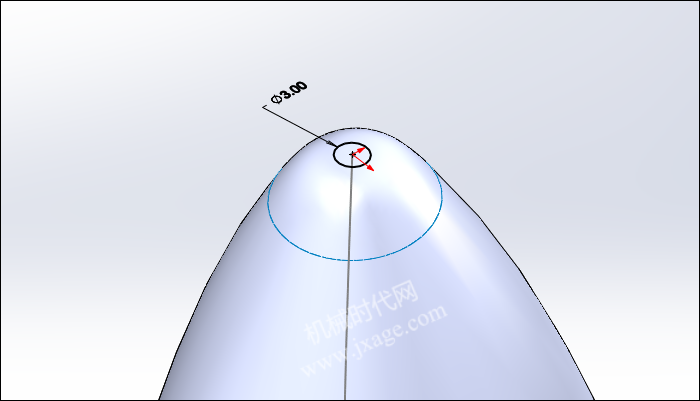

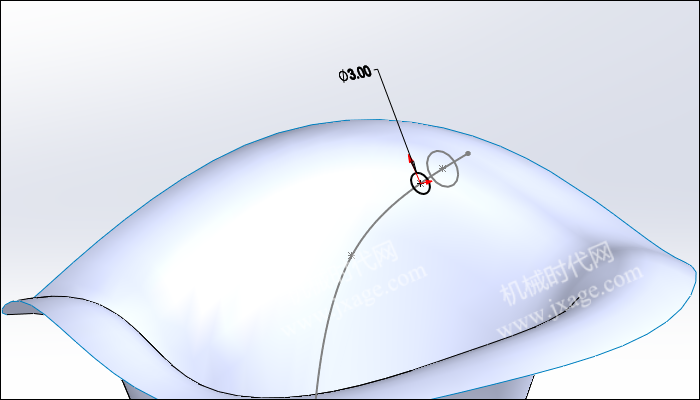

18.点击“插入”-“特征”-“圆顶”，选择下图所示的端面，设置距离值为9mm，点击勾号完成。

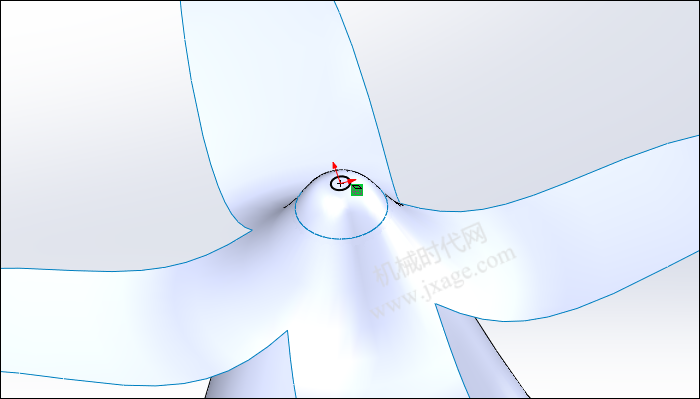

19.点击“插入”-“曲面”-“旋转曲面”，选择前视基准面作为草绘平面，绘制如下图所示的草图。
点击勾号完成。

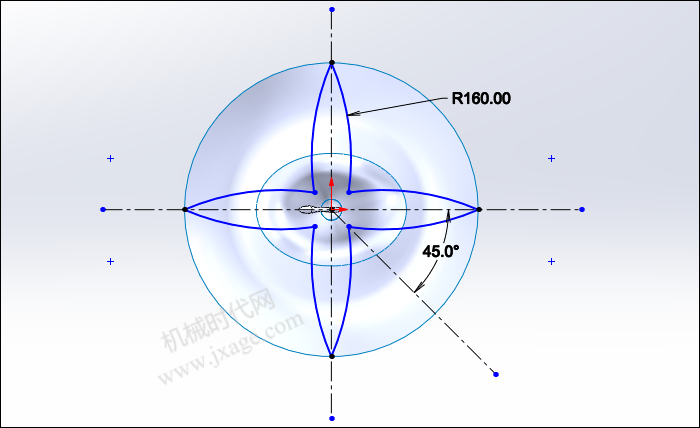

20.点击草图，在上视基准面上绘制如下图所示的草图。

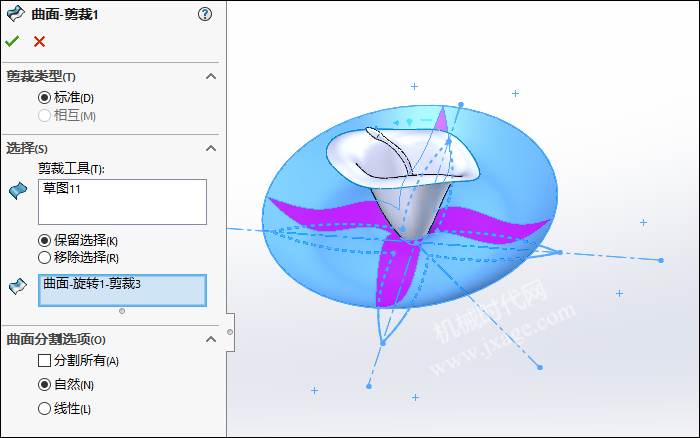

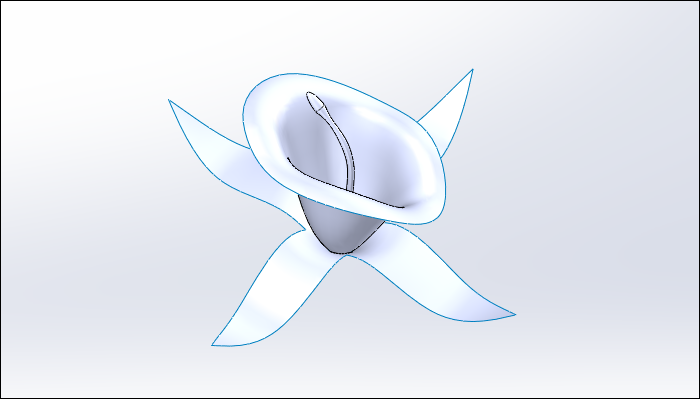

21.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，剪裁工具选择上一步创建的草图，保留紫色部分的曲面。
点击勾号完成。

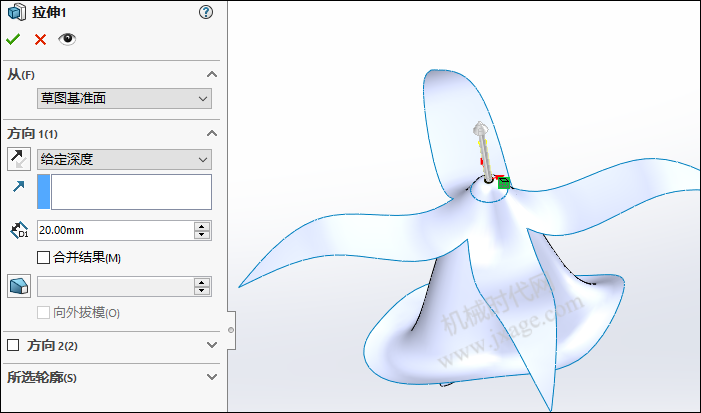

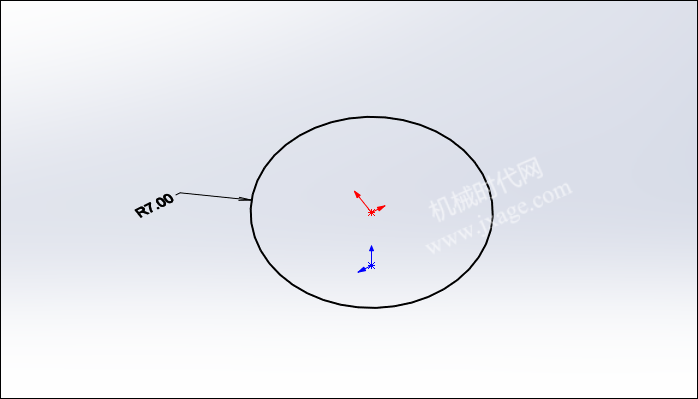

22.点击拉伸凸台/基体，选择下图所示的面作为草绘平面，绘制如下图所示的草图。
设置拉伸深度为20mm。
完成。
