Creo三维建模(62):笔记本线圈

  • 951 次阅读
  • 阅读模式

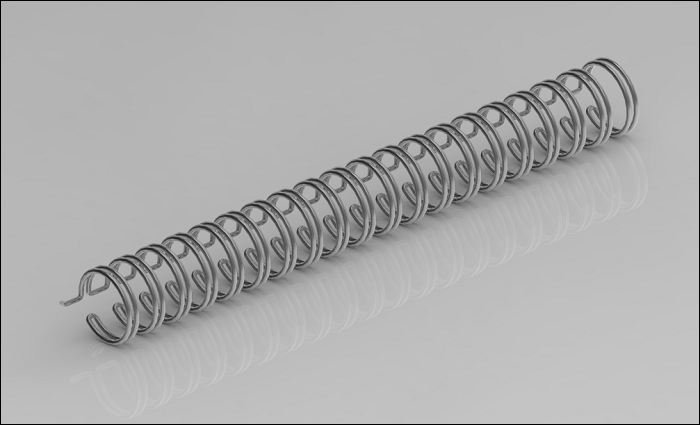

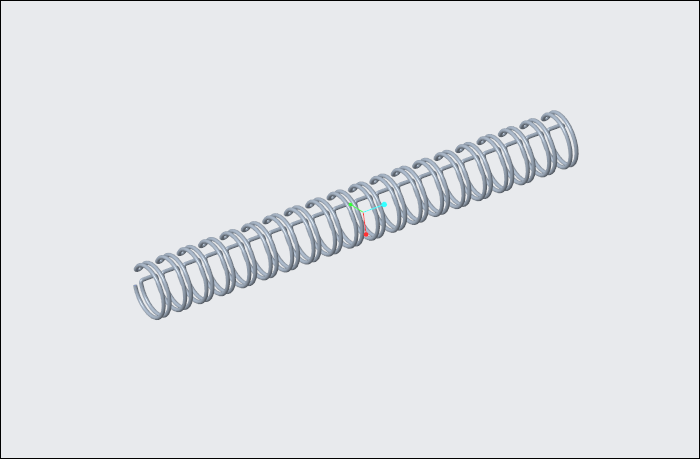

最终结果如下图所示:

文章末尾下载模型

方法:

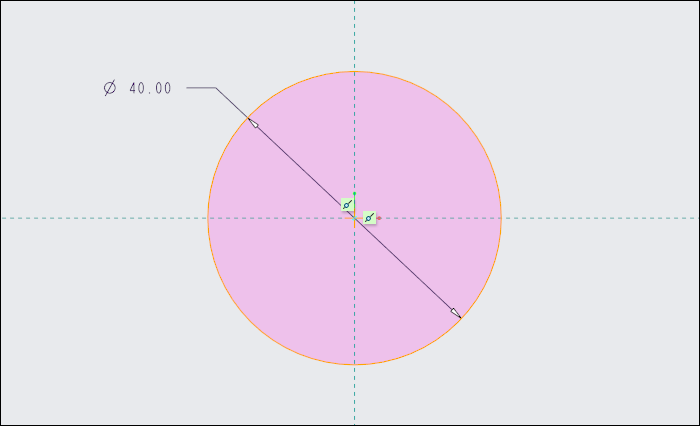

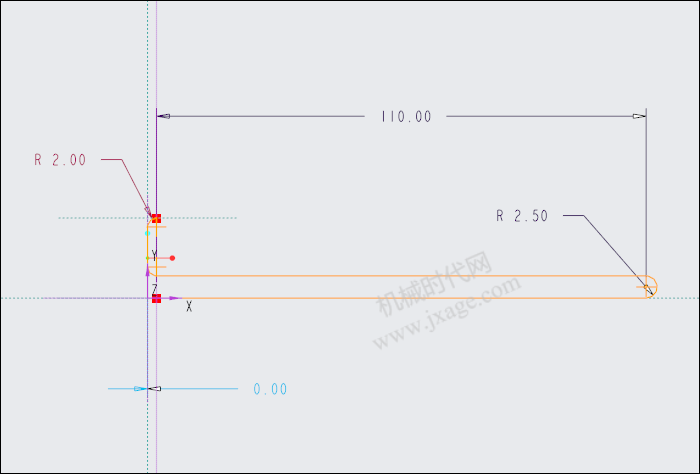

1.点击拉伸,类型选择曲面,在FRONT平面绘制如下图所示的草图。

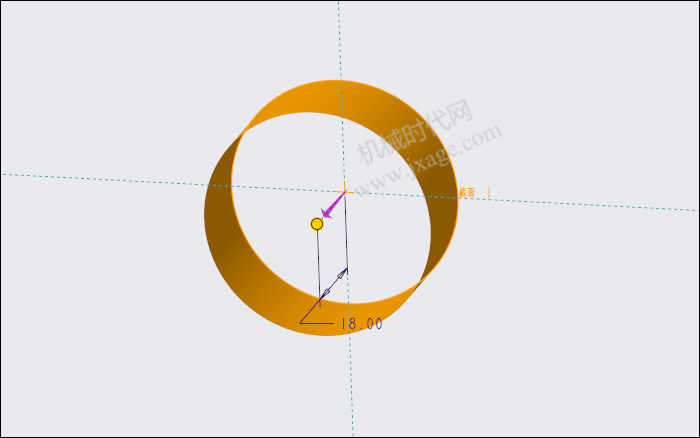

设置拉伸深度为18mm,如下图所示。

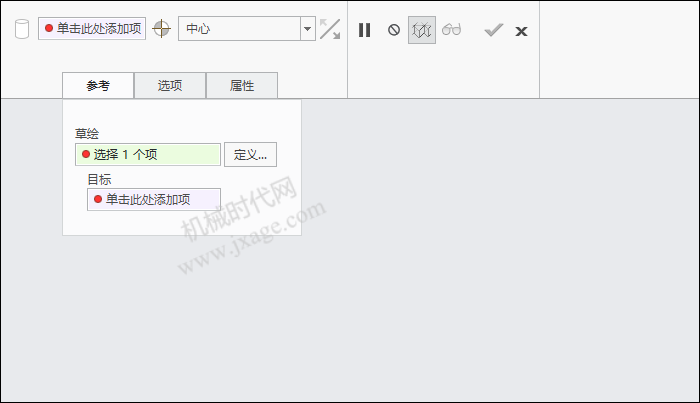

2.点击“编辑”-“包络”,点击“参考”-“定义”。

在TOP平面上绘制如下图所示的草图。

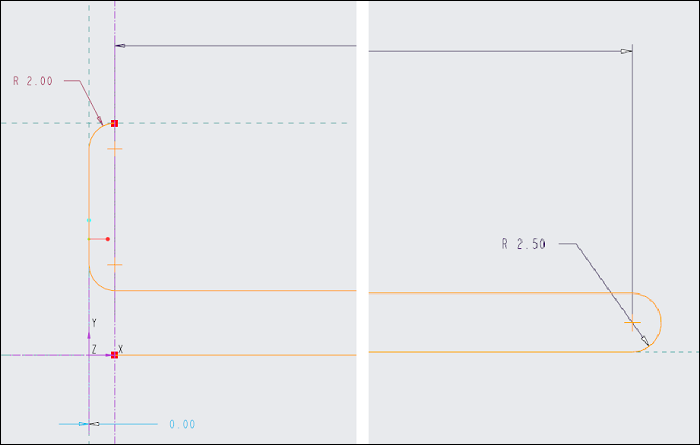

草图细节如下图所示(注意添加一个构造坐标系)。

目标面组选择第一步创建的拉伸曲面。

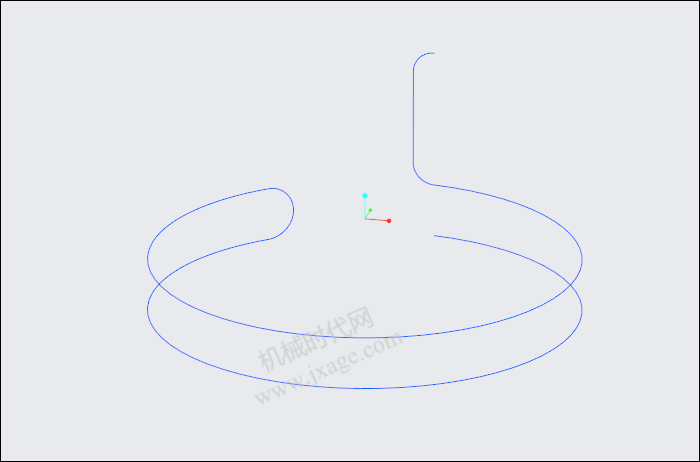

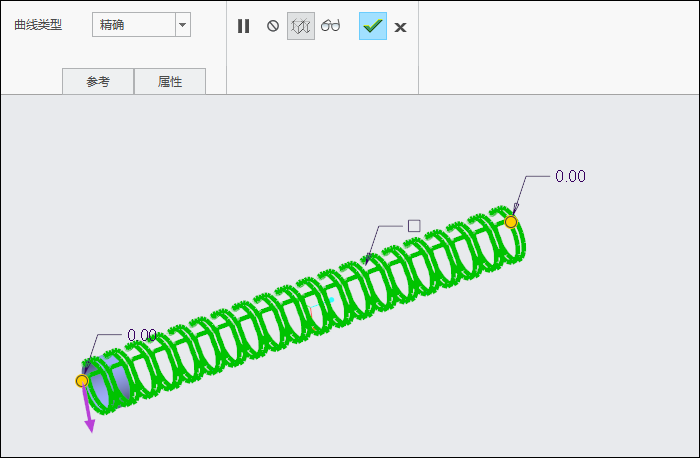

点击勾号完成,我们可以得到如下图所示的曲线。

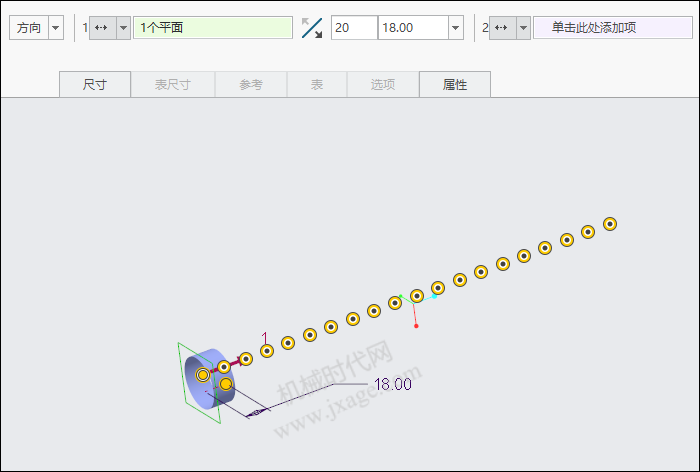

3.点击阵列,类型选择“方向”,方向参考选择FRONT基准平面,阵列数量为20,阵列间距为18mm,如下图所示,点击勾号完成。

4.对阵列后的曲线进行复制,如下图所示。

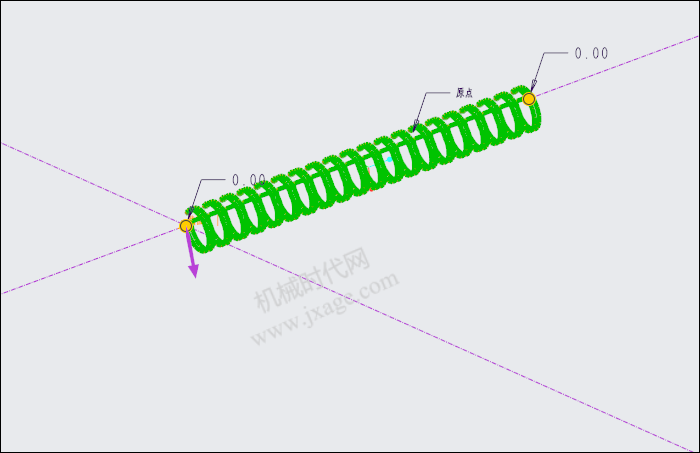

5.点击扫描,扫描轨迹选择上一步创建的复制曲线。

点击控制面板上的“创建或编辑扫描截面”按钮,进入草绘环境,绘制一个直径为3mm的圆。

点击勾号完成。

6.渲染。

模型下载:
