SolidWorks建模练习(101):六通管

  • 2,092 次阅读
  • 阅读模式

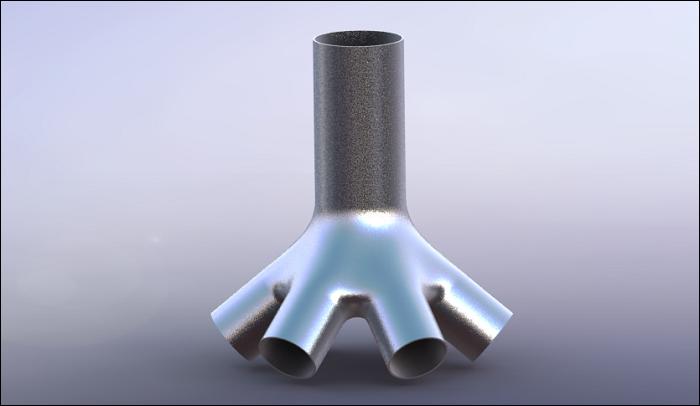

最终结果如下图所示:

文章末尾下载模型

方法:

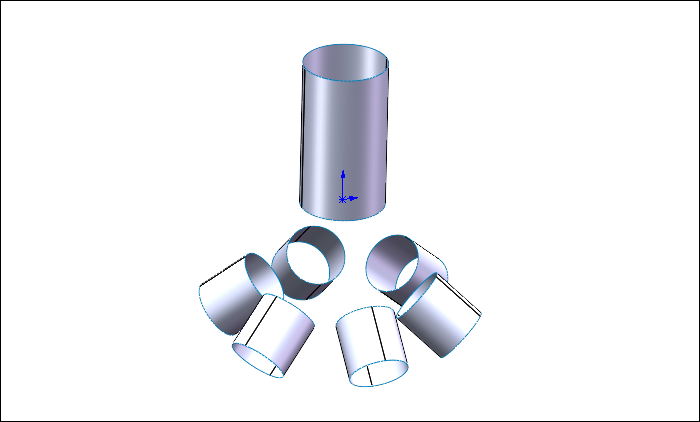

1.原始模型如下图所示。

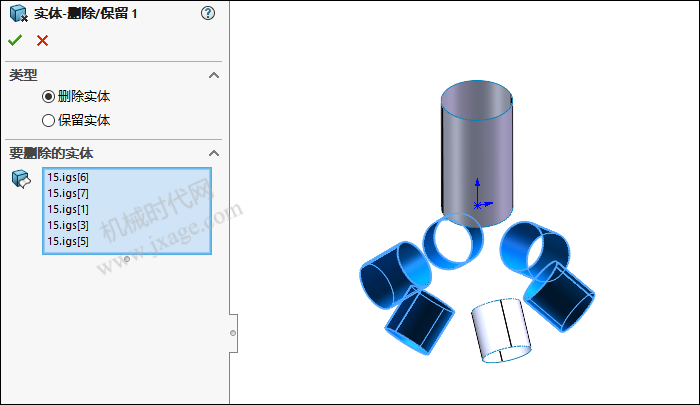

2.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的曲面进行删除。

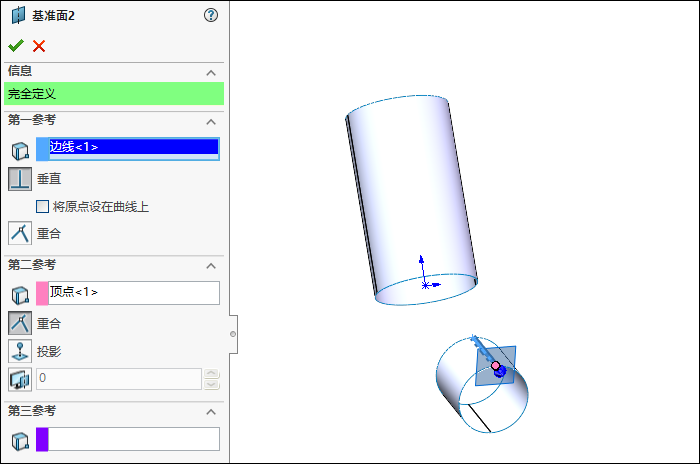

3.创建基准面。

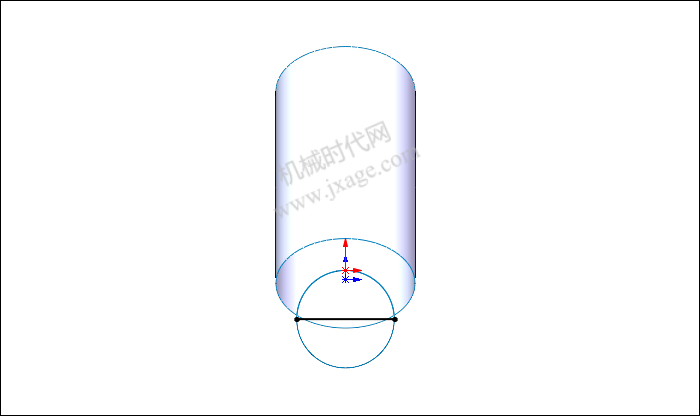

4.点击草图绘制,在上一步创建的基准面上绘制如下图所示的草图。

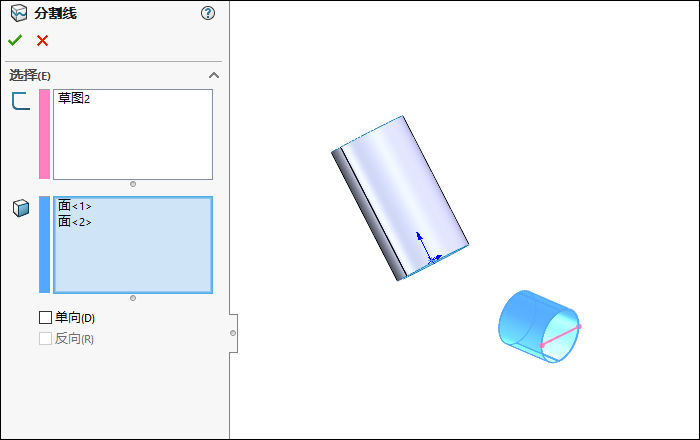

5.点击分割线,要分割的曲面选择下图所示的蓝色面,使用上一步创建的草图进行分割,点击勾号完成。

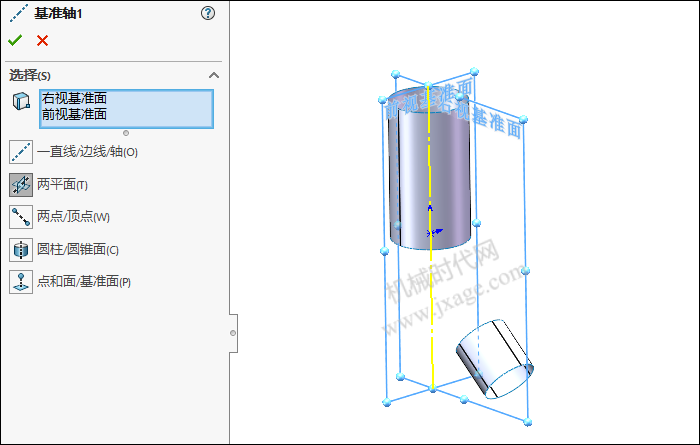

6.创建基准轴。

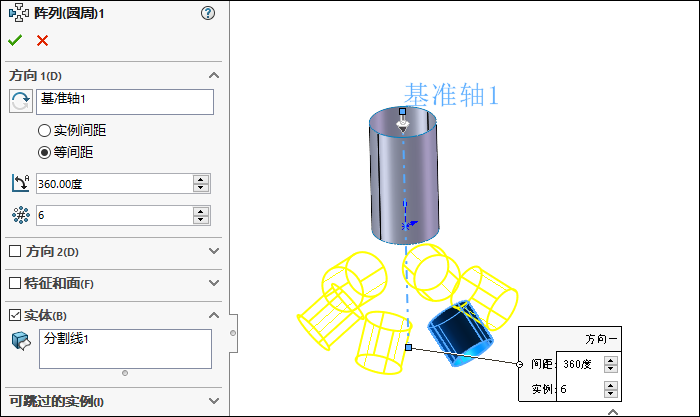

7.点击圆周阵列,以上一步创建的基准轴作为阵列参考,阵列对象选择下图所示的实体,阵列数量为6,等间距分布,如下图所示。

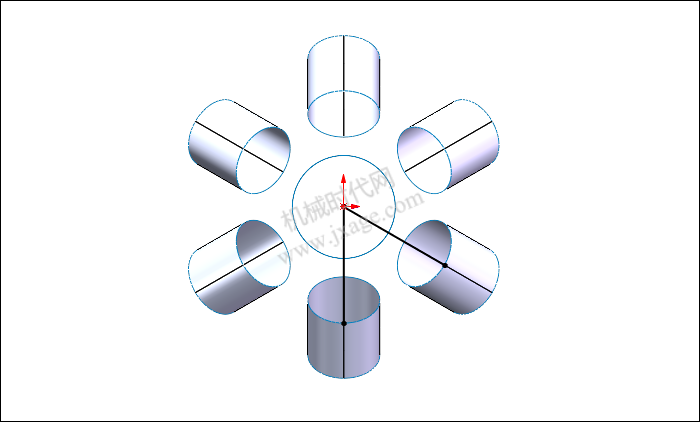

8.点击草图绘制,在上视基准面上绘制如下图所示的草图。

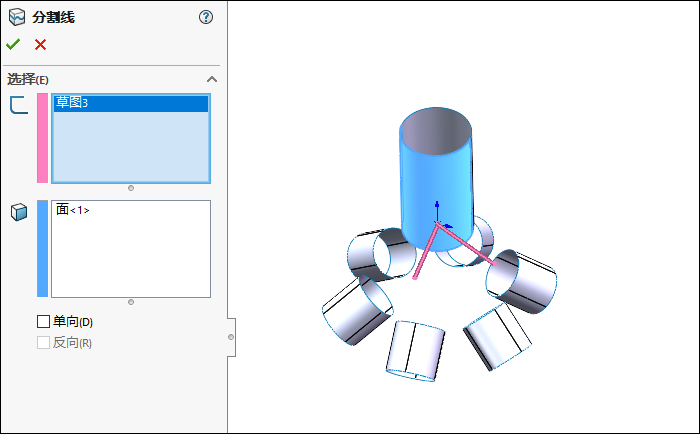

9.点击分割线,要分割的曲面选择下图所示的蓝色面,使用上一步创建的草图进行分割,点击勾号完成。

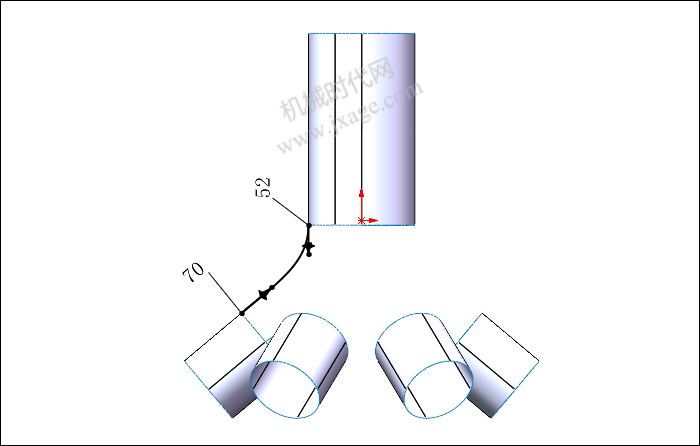

10.点击3D草图,通过样条曲线创建出如下图所示的草绘。

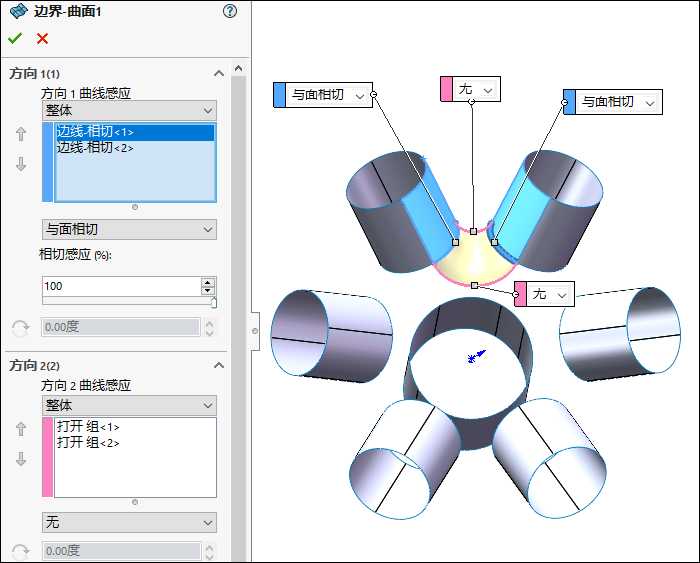

11.点击“插入”-“曲面”-“边界曲面”,选择下图所示的2条蓝色边线作为方向1曲线感应,选择下图所示的2条粉红色3D曲线作为方向2曲线感应,如下图所示,点击勾号完成。

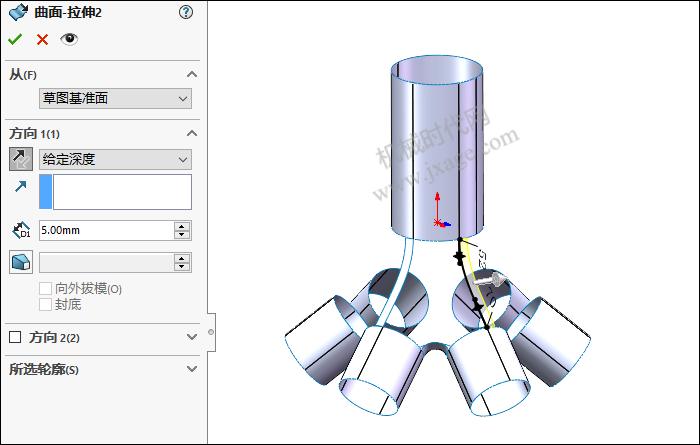

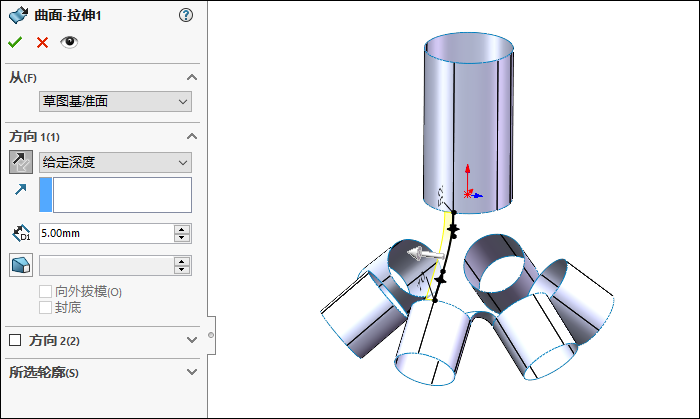

12.单击“插入”-“曲面”-“拉伸曲面”,在右视基准面上绘制如下图所示的草图。

设置拉伸深度为5mm。

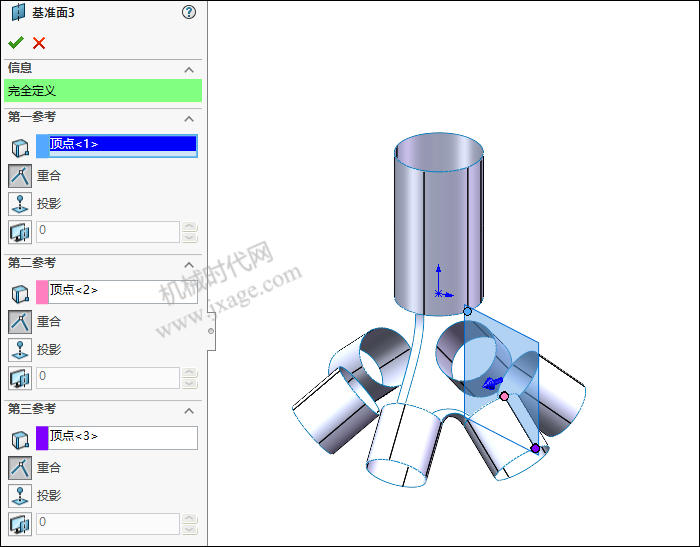

13.创建基准面。

14.单击“插入”-“曲面”-“拉伸曲面”,在上一步创建的基准面上绘制如下图所示的草图。

设置拉伸深度为5mm。

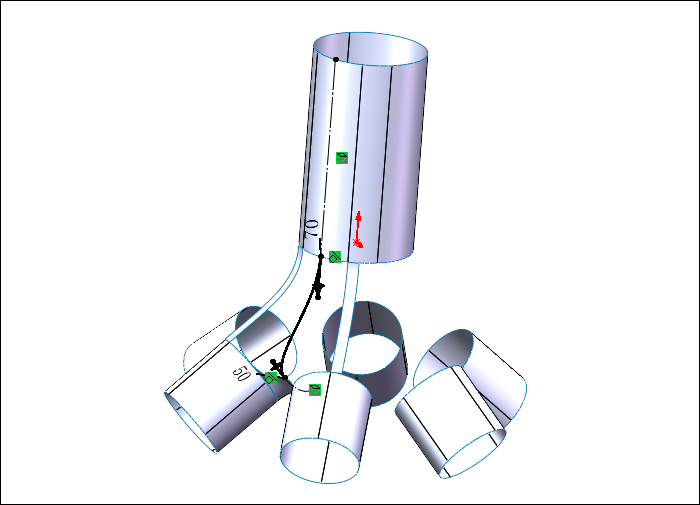

15.点击3D草图,通过样条曲线创建出如下图所示的草绘。

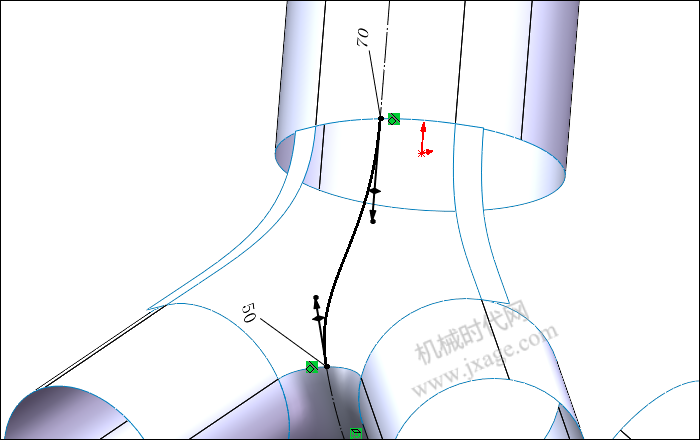

3D草图细节如下图。

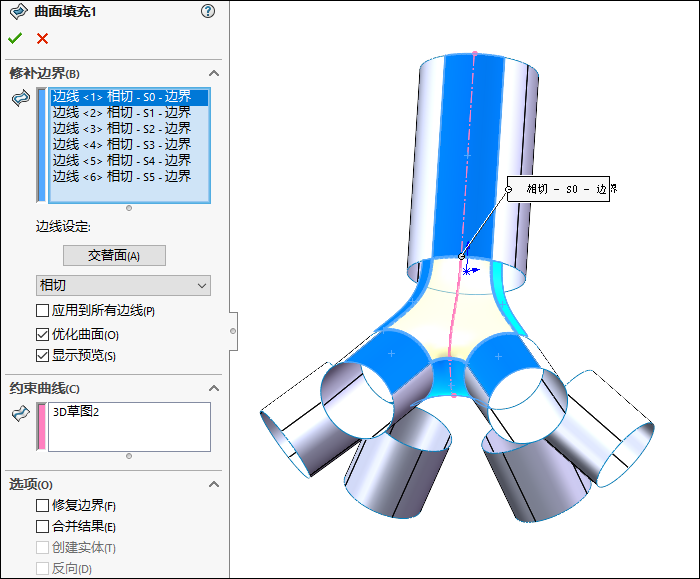

16.点击“插入”-“曲面”-“填充”,选择下图所示的边线作为修补边界,曲率控制按照下图进行设置,点击勾号完成。

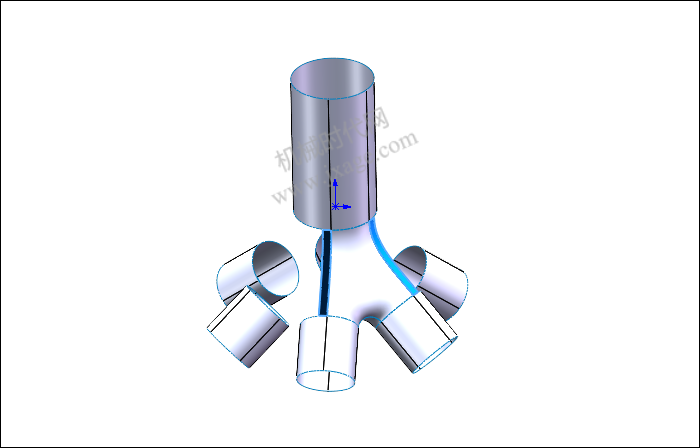

17.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的曲面进行删除。

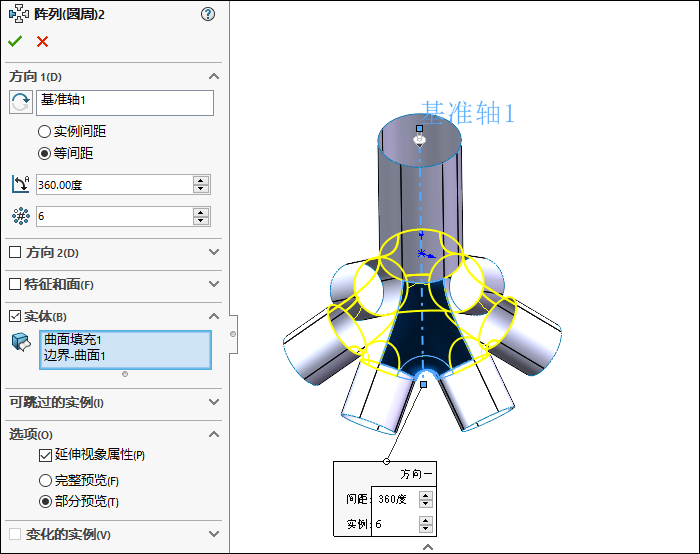

18.点击圆周阵列,以下面所示的基准轴作为阵列参考,阵列对象选择下图所示的实体,阵列数量为6,等间距分布,如下图所示。

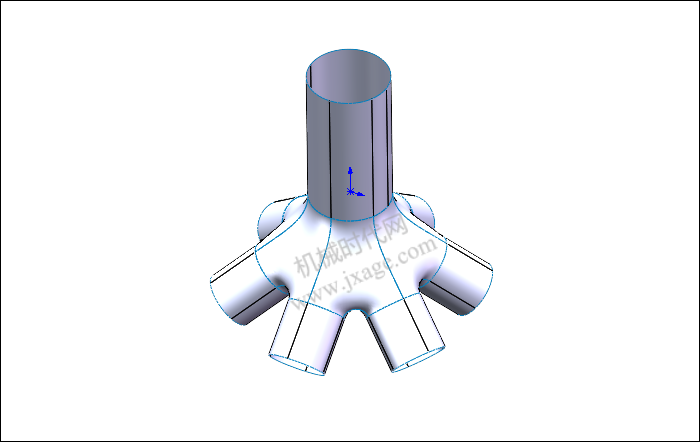

阵列完成。

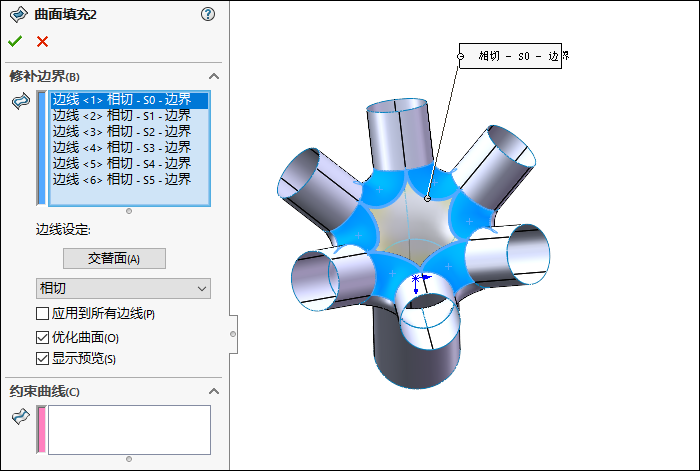

19.点击“插入”-“曲面”-“填充”,选择下图所示的边线作为修补边界,曲率控制按照下图进行设置,点击勾号完成。

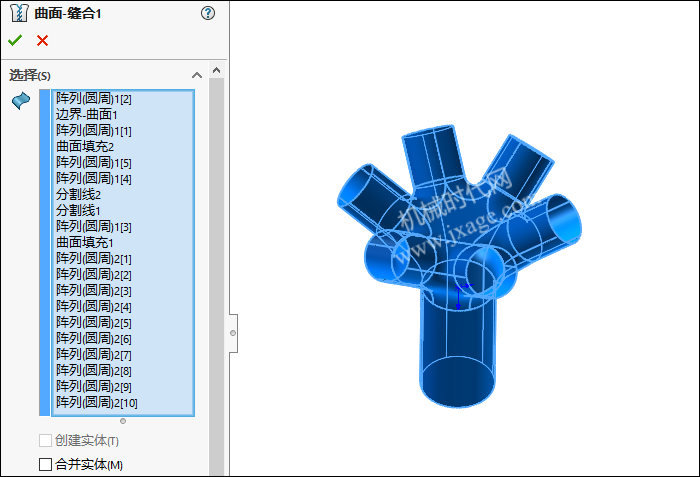

20.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

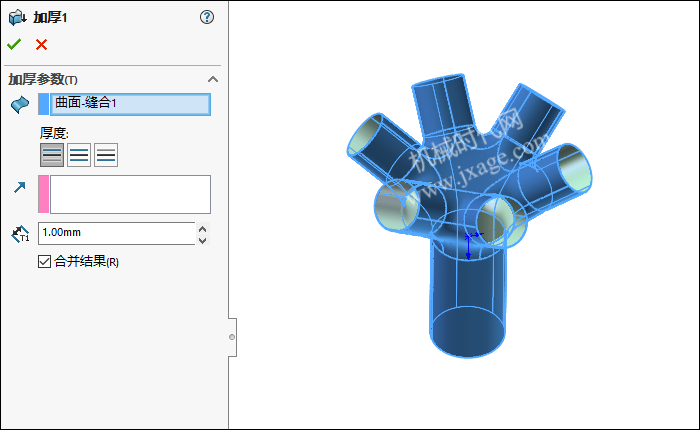

21.加厚曲面。

22.渲染。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
