SolidWorks竞赛练习题（16）

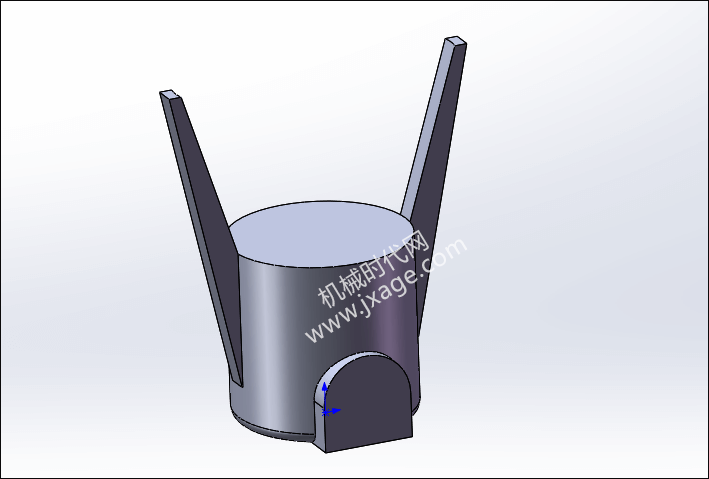

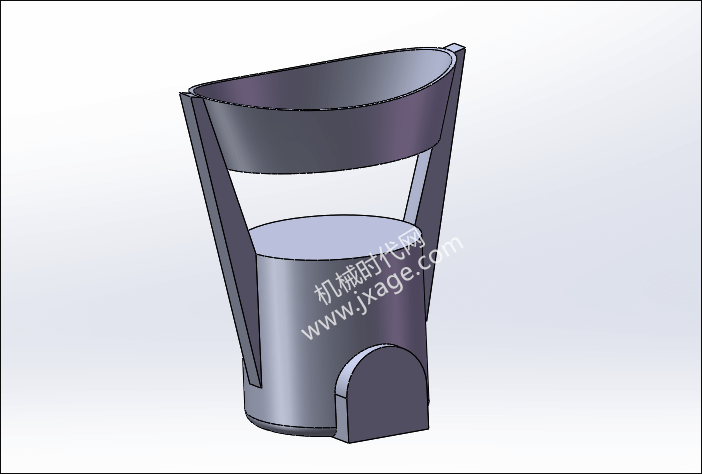

完成结果：

文章末尾下载模型和练习题

方法：

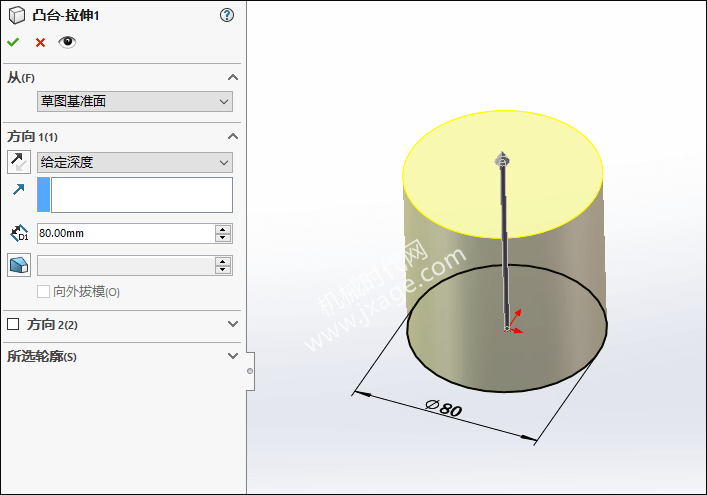

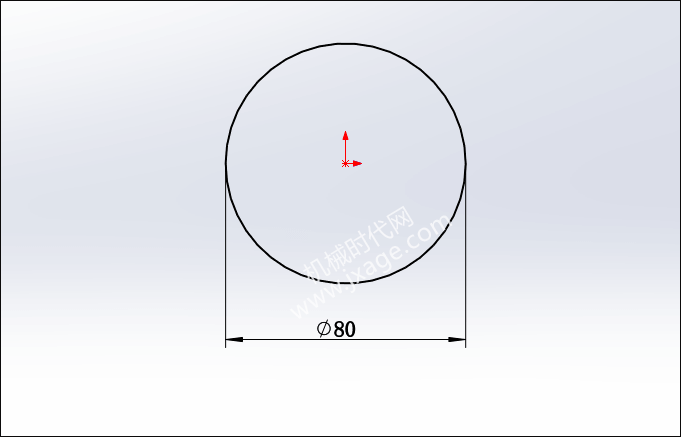

1.点击“拉伸凸台/基体”，在上视基准面绘制如下图所示的草图。

设置拉伸的深度为80mm。

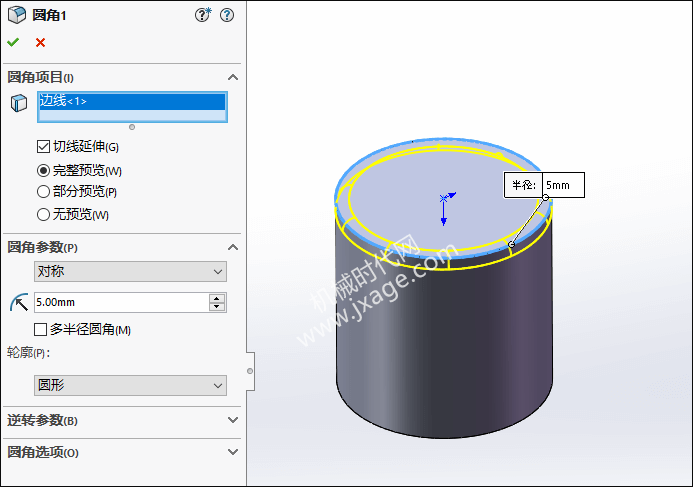

2.倒圆角。

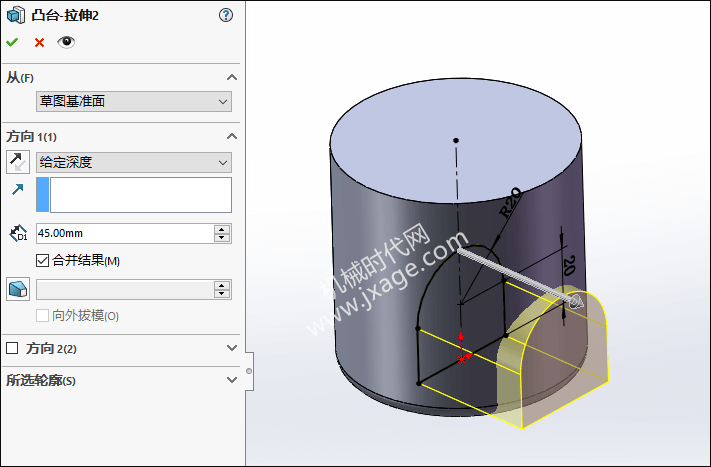

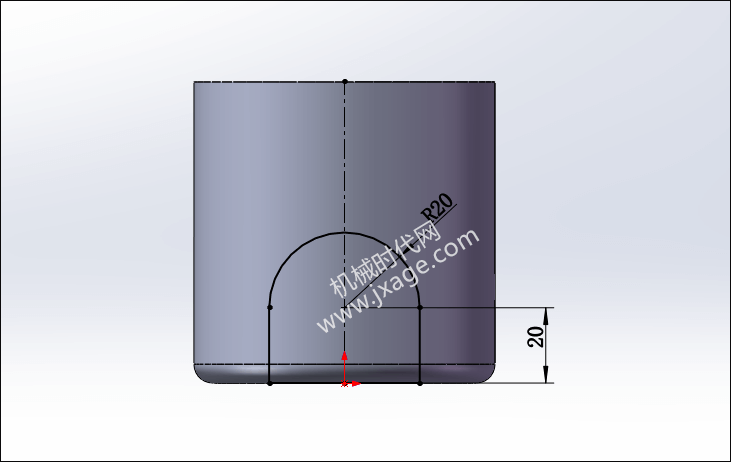

3.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

设置拉伸的深度为45mm，注意勾选合并结果。

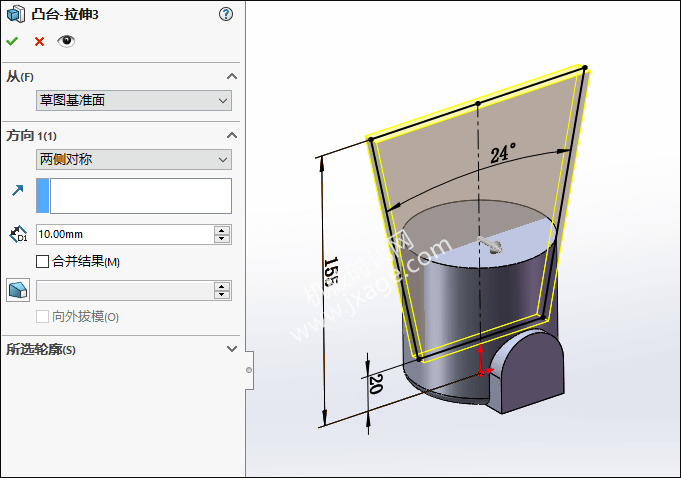

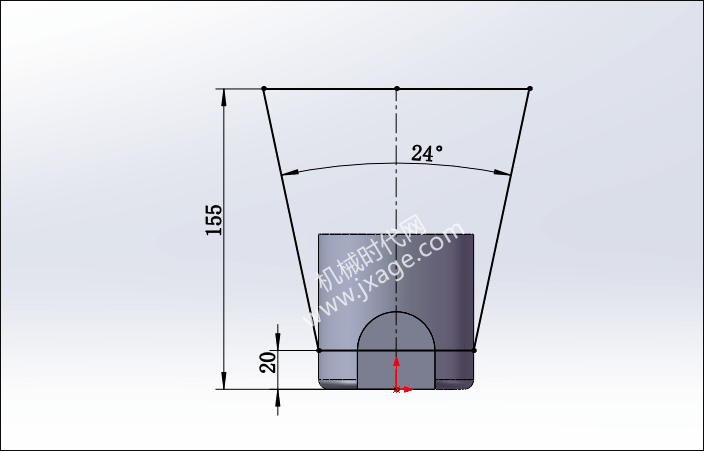

4.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

设置拉伸的深度为10mm，注意不要勾选合并结果。

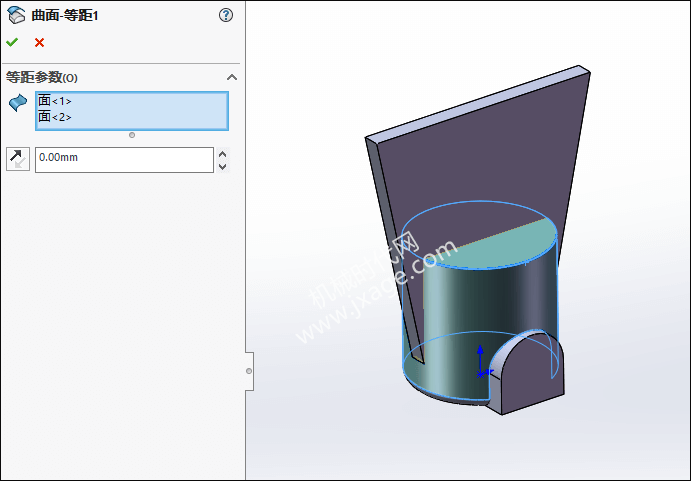

5.点击【插入】-【曲面】-【等距曲面】，选择拉伸1的圆柱面和顶面，设置距离为0mm。

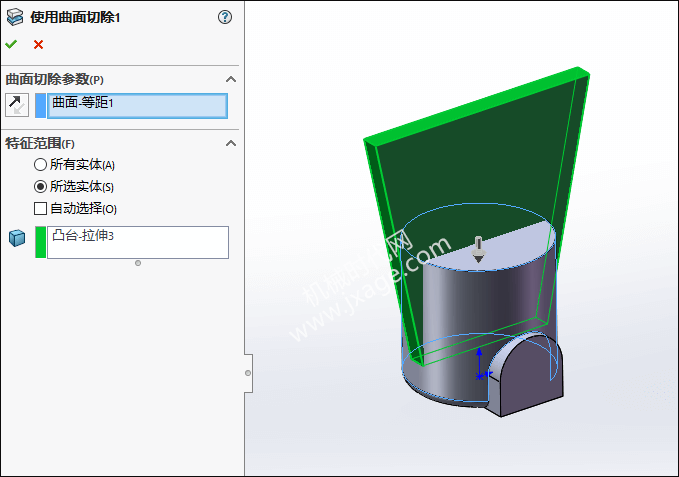

6.点击【插入】-【切除】-【使用曲面】，使用上一步的等距曲面对拉伸3实体进行切除。

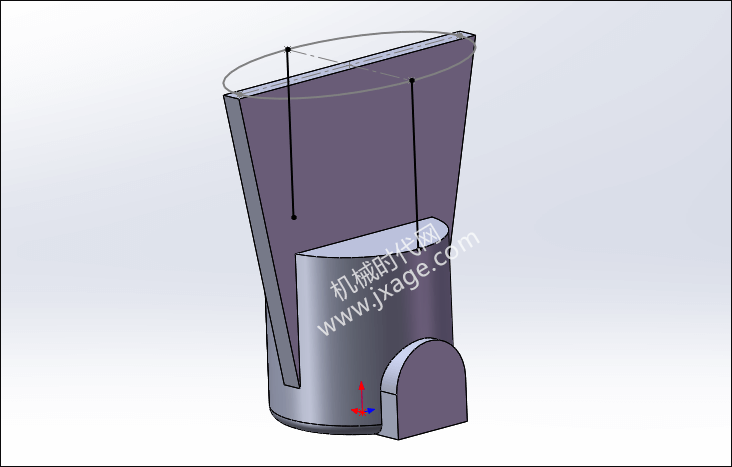

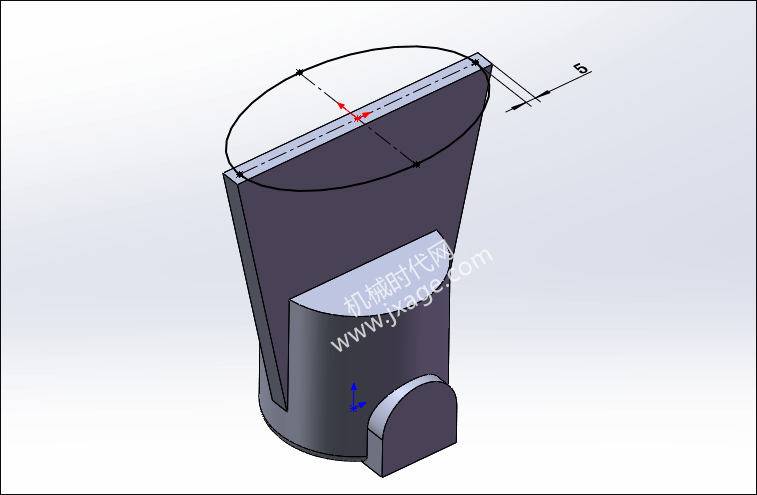

7.绘制如下图所示的3个草图。

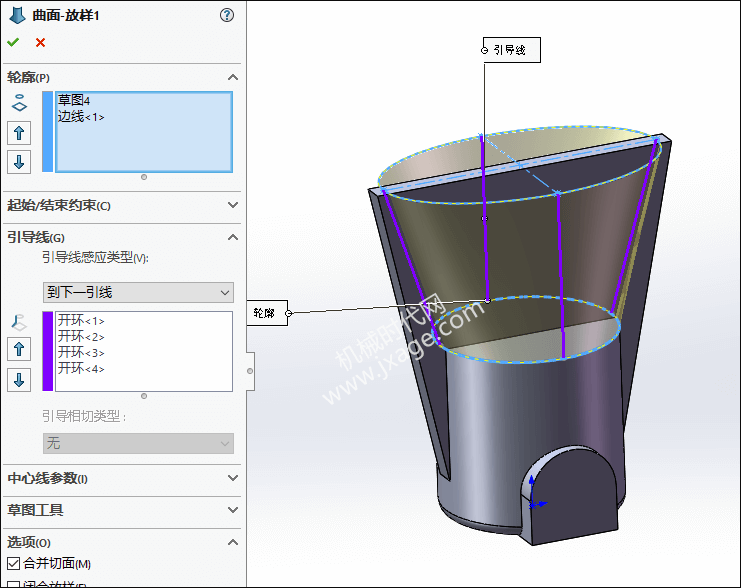

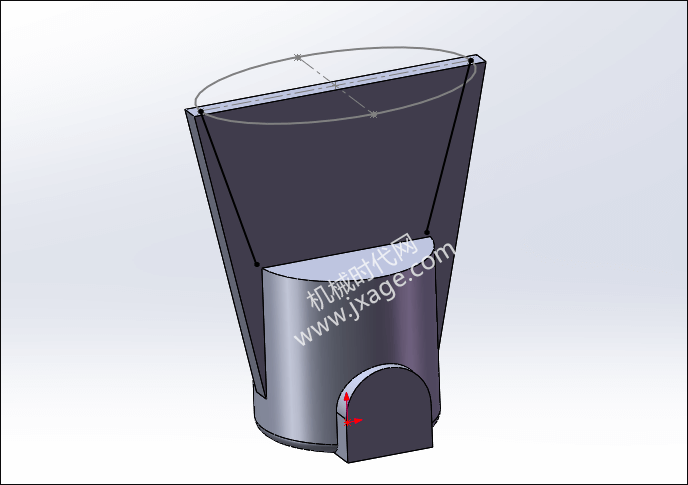

8.点击【插入】-【曲面】-【放样曲面】，选择如下图所示的椭圆和拉伸1的边作为轮廓，选择如下图所示的4条直线作为引线。

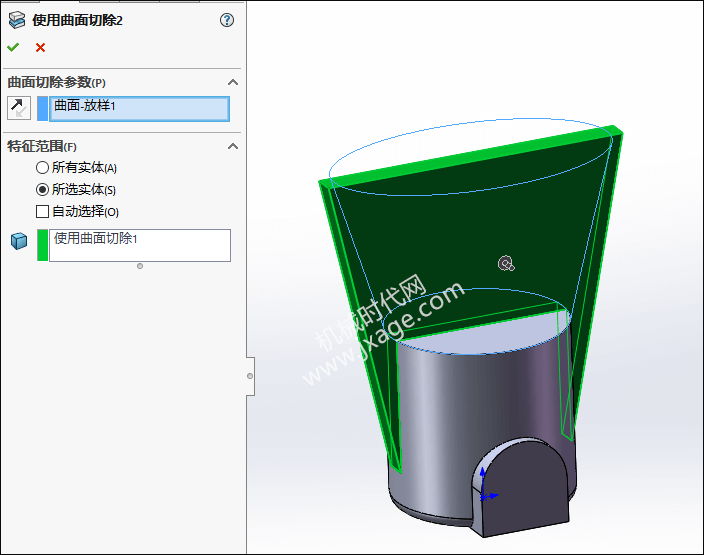

9.点击【插入】-【切除】-【使用曲面】，使用上一步的放样曲面对步骤4的拉伸实体进行切除。

切除后如下图所示。

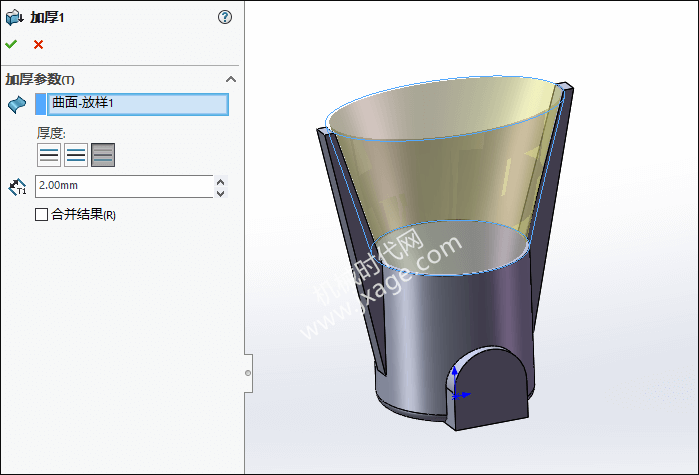

10.将放样曲面显示出来，点击【插入】-【凸台/基体】-【加厚】，将放样曲面进行加厚，厚度为2mm。

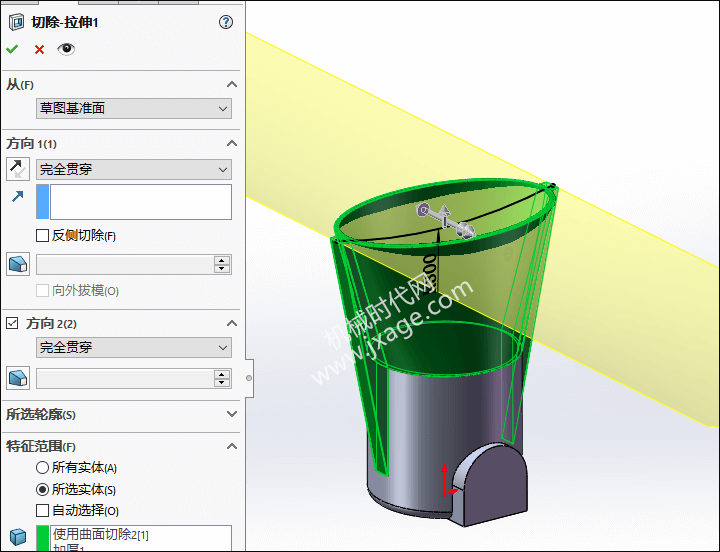

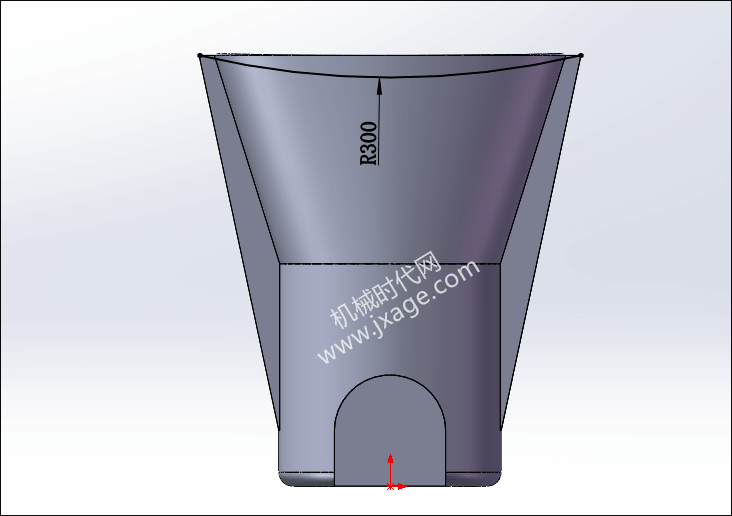

11.点击拉伸切除，在前视基准面上绘制如下图所示的草图。

选择完全贯穿进行拉伸。

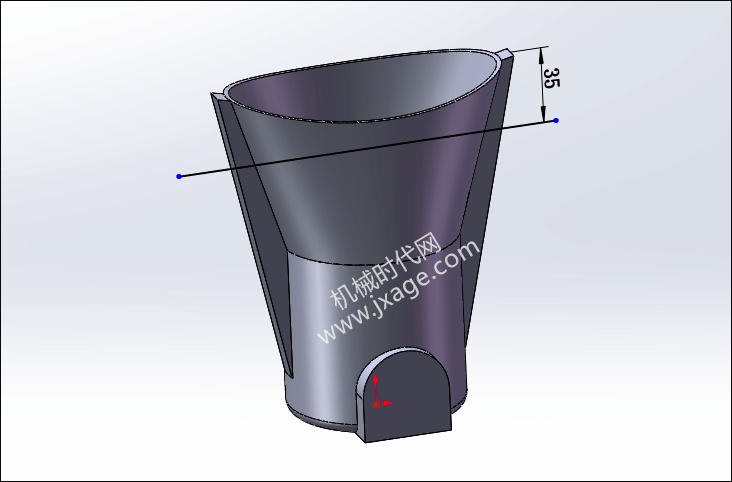

12.绘制如下图所示的草图。

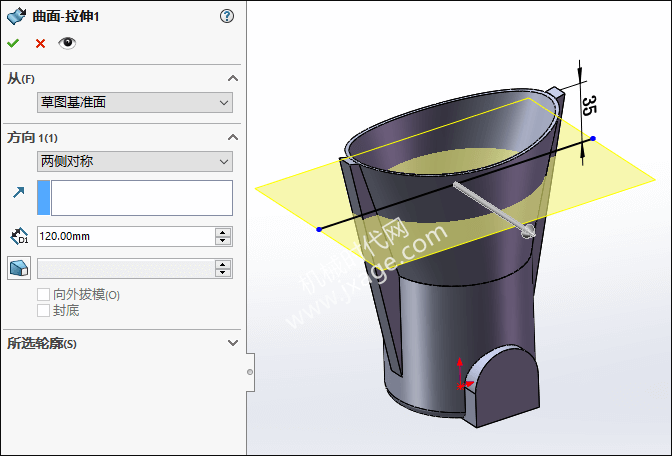

13.点击【插入】-【曲面】-【拉伸曲面】，将上一步的直线进行两侧对称拉伸。

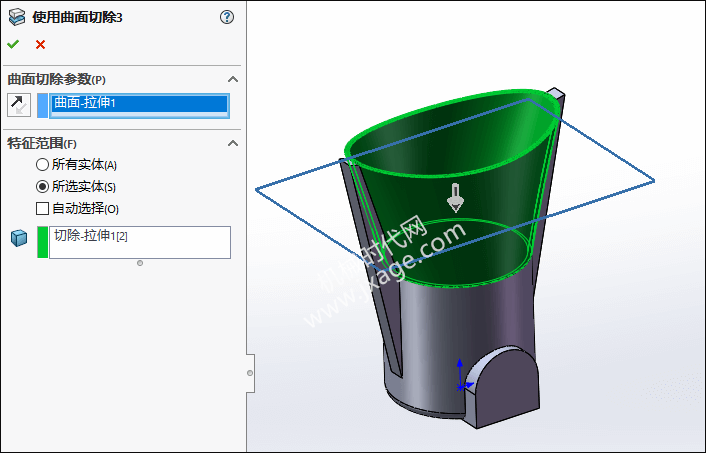

14.【插入】-【切除】-【使用曲面】，使用上一步的拉伸曲面对加厚的实体进行切除。

切除完成之后如下图所示。

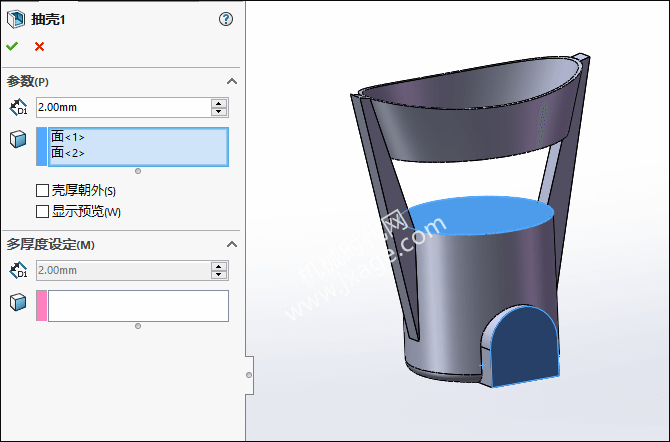

15.抽壳。

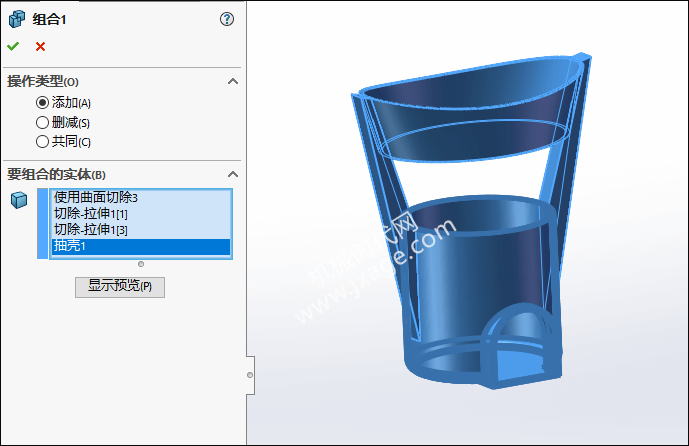

16.【插入】-【特征】-【组合】，将所有的实体进行组合。

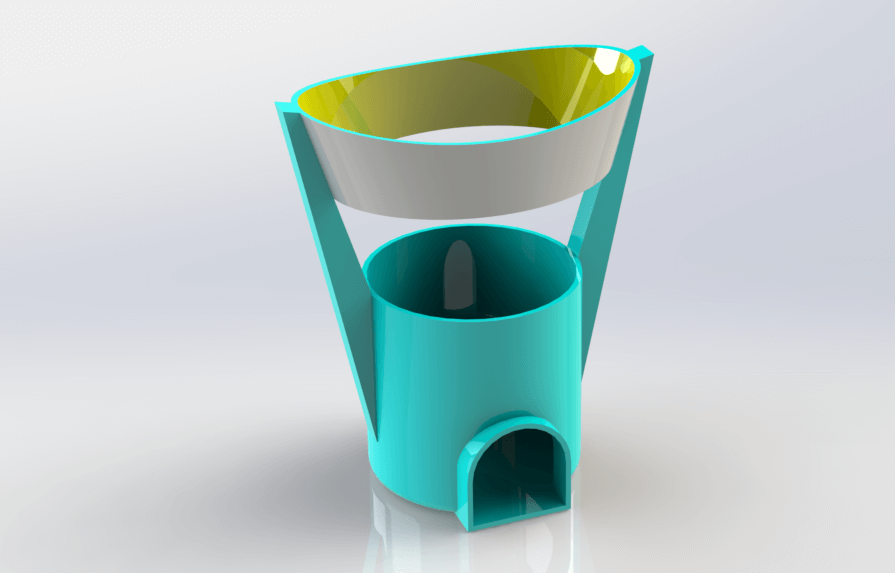

17.完成。

模型下载：
