SolidWorks竞赛练习题(14)

文章末尾下载模型和练习题

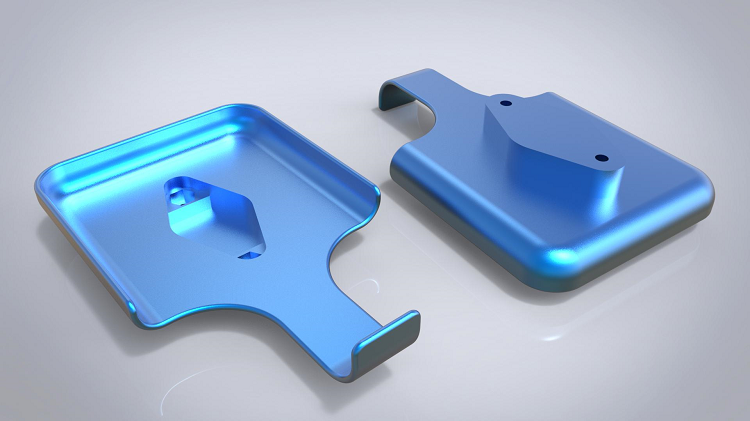

方法:

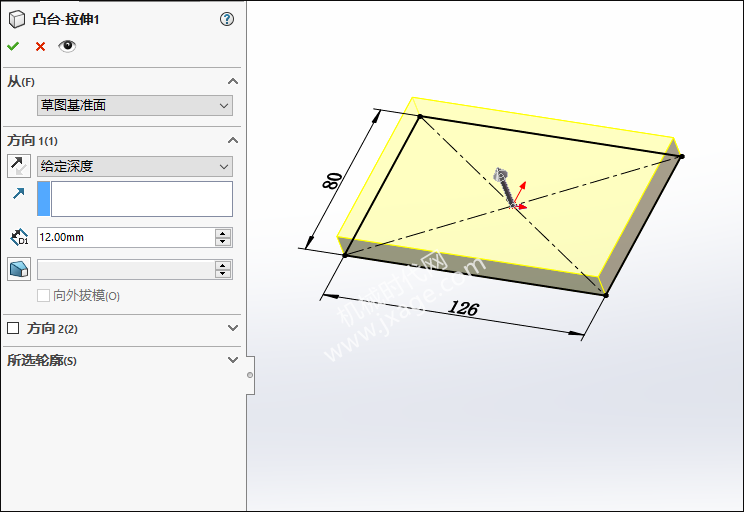

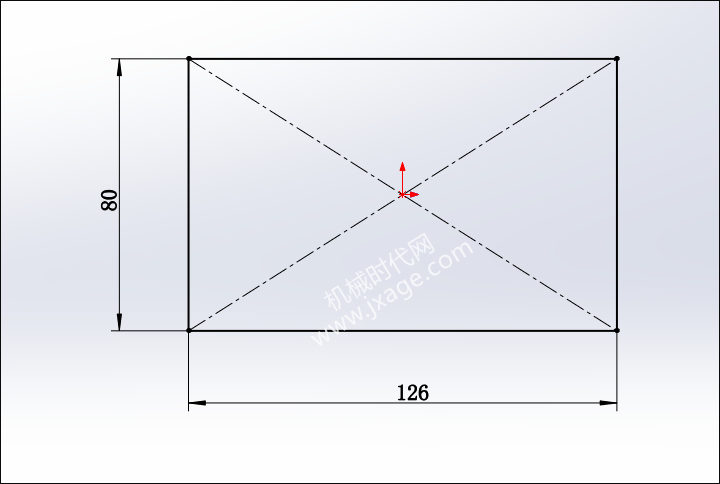

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

设置拉伸的深度为12mm。

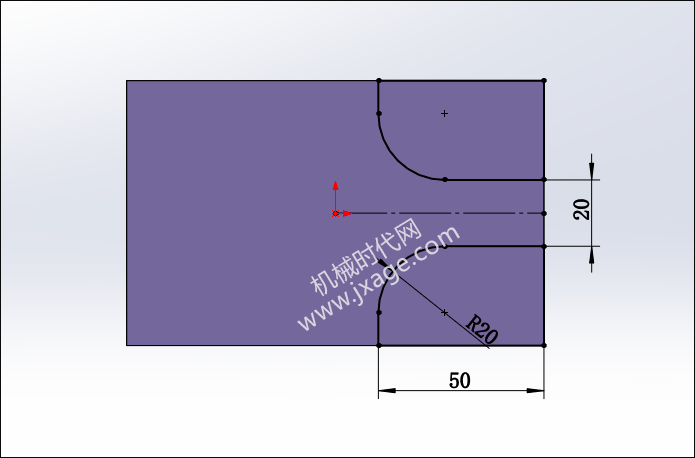

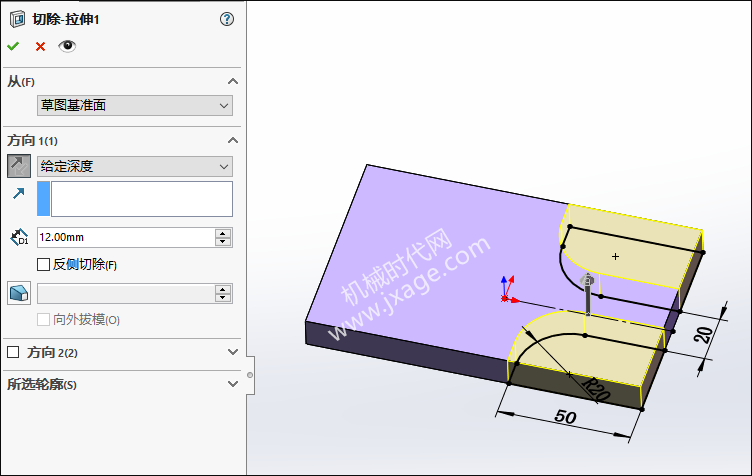

2.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

设置拉伸的深度为12mm。

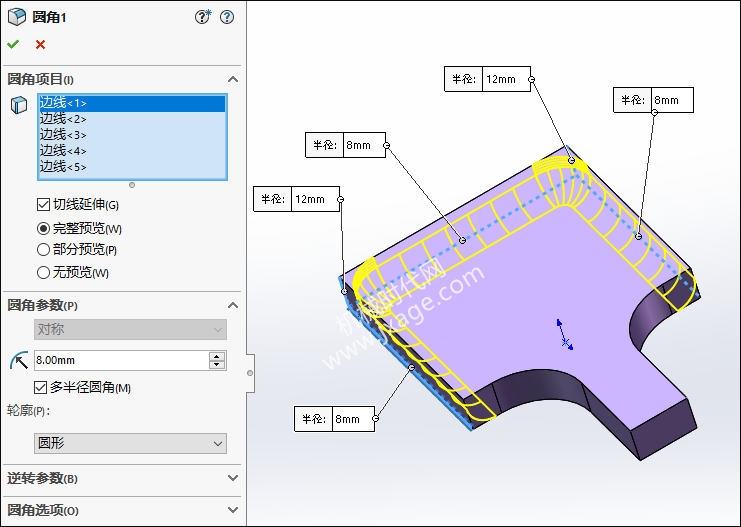

3.按照下图进行倒圆角。

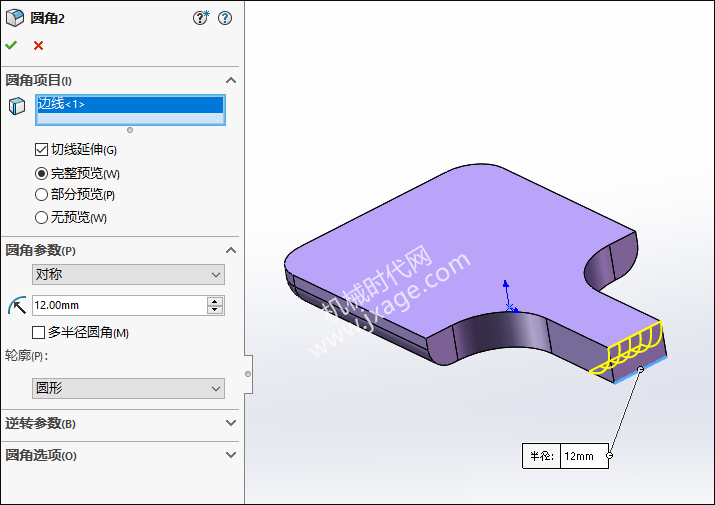

4.倒圆角,圆角值为12mm。

5.点击“拉伸凸台/基体”,在模型如下图所示的面上绘制草图,拉伸高度为10mm。

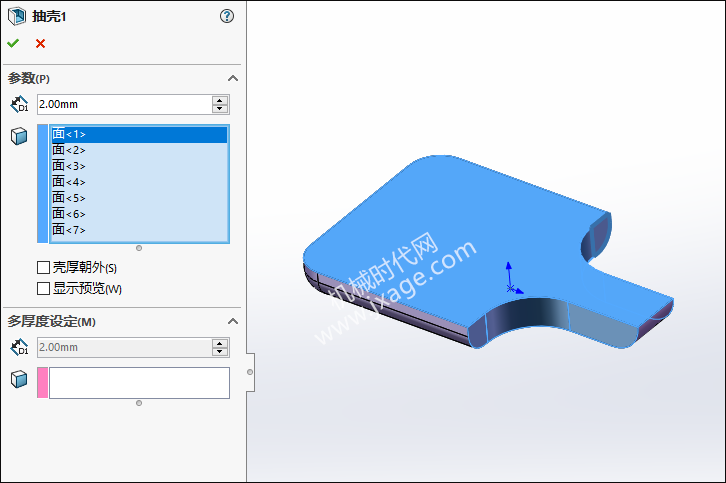

6.点击抽壳,设置厚度为2mm,将如下图所示的7个面进行切除。

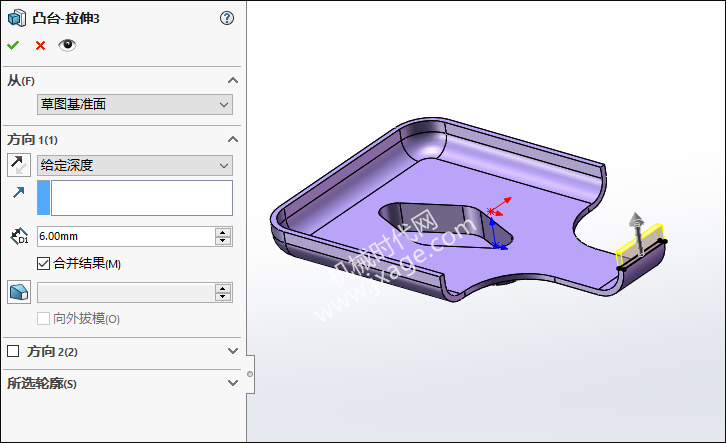

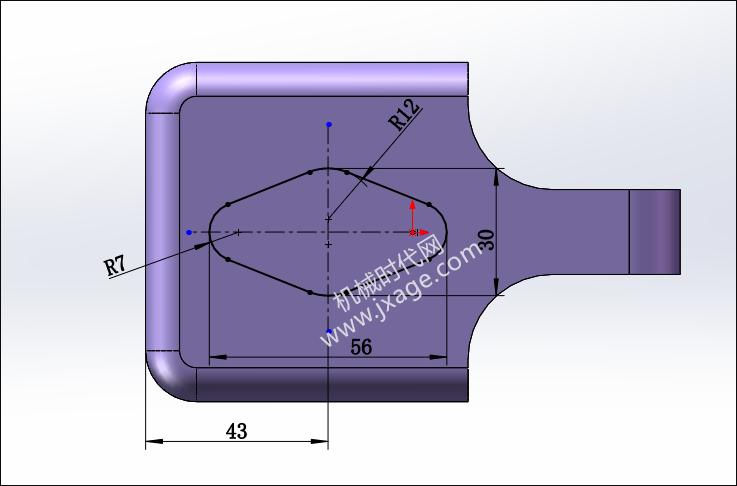

7.点击“拉伸凸台/基体”,绘制如下图所示的草图。

设置拉伸的深度为6mm。

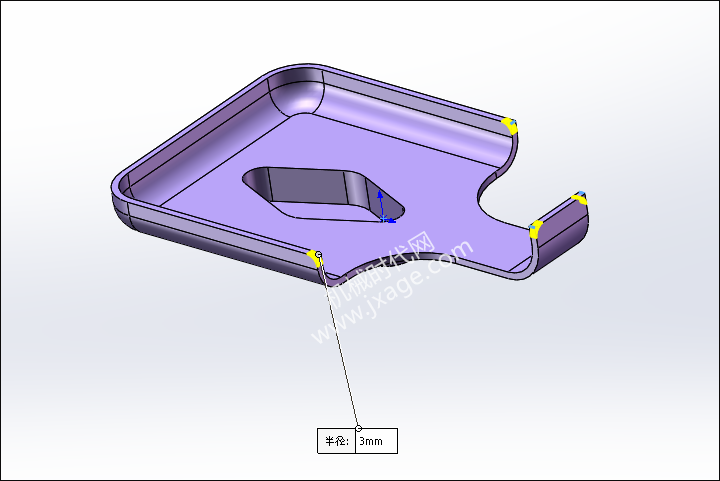

8.倒圆角。

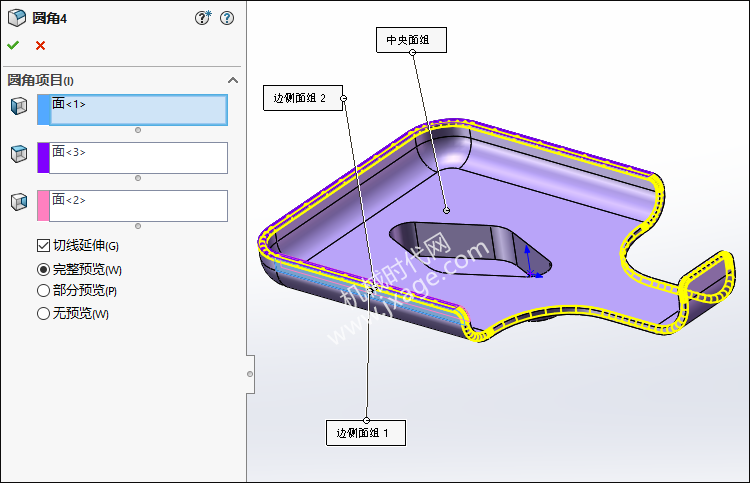

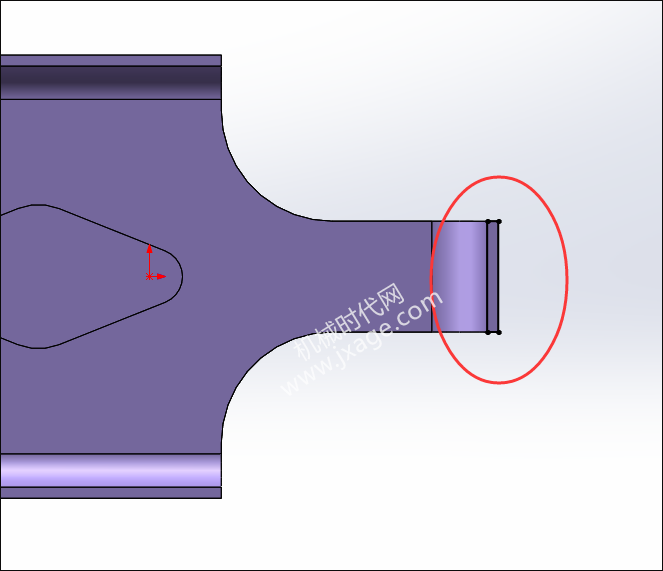

9.到完整圆角。

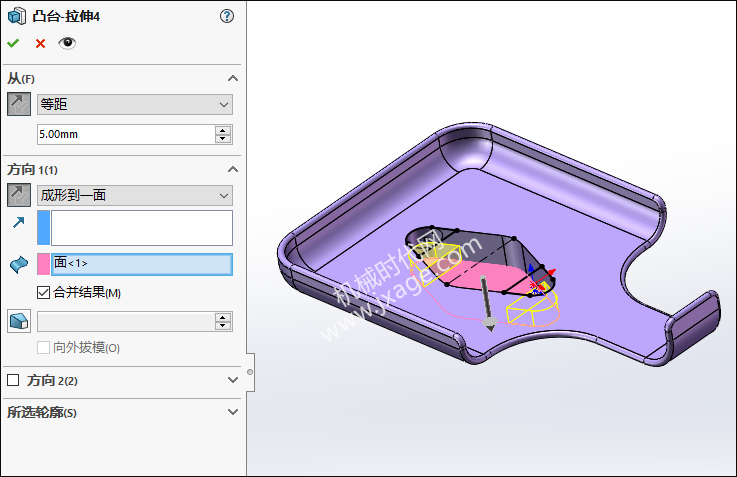

10.点击“拉伸凸台/基体”,在模型内侧底面绘制如下图所示的草图。

拉伸开始条件选择为:等距,距离为5mm。拉伸的终止条件为:到离指定面指定的距离成形到一面,选择模型的底面。

11.点击“拉伸切除”,在上一步创建的拉伸特征的面上绘制如下图所示草绘。

设置拉伸的深度为4mm。

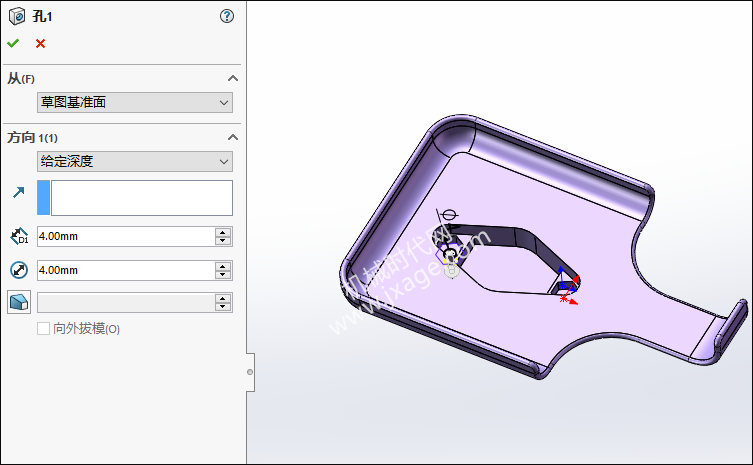

12.点击孔特征,在下面的面上创建2个孔。

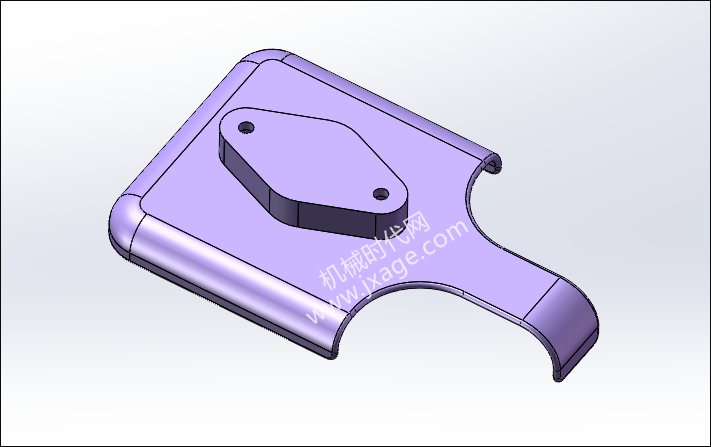

13.完成。
