SolidWorks如何创建8字?

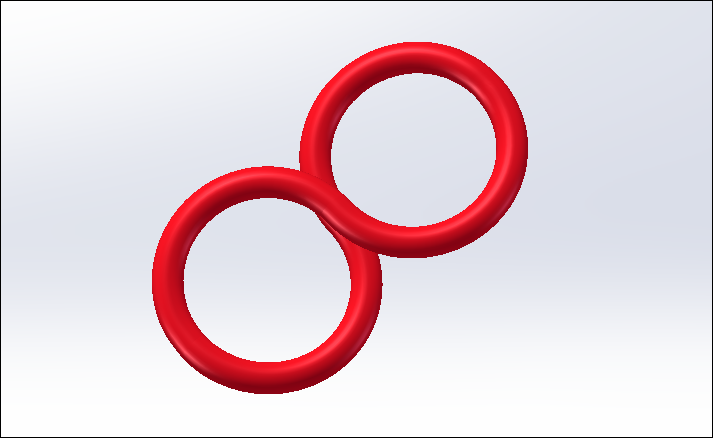

最终结果如下图所示。

方法:

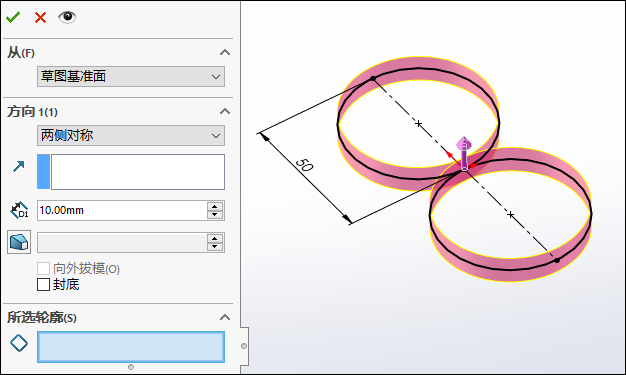

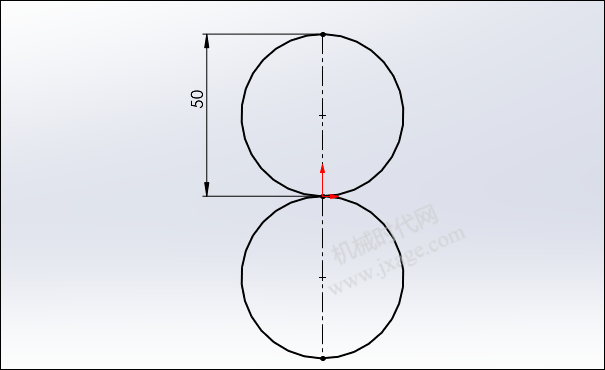

1.点击“插入”-“曲面”-“拉伸曲面”,选择前视基准面作为草绘平面,绘制如下图所示的草图。

设置两侧对称拉伸,拉伸深度为10mm。

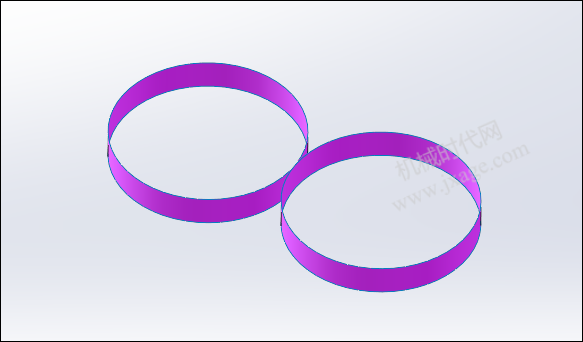

拉伸完成后如下图所示。

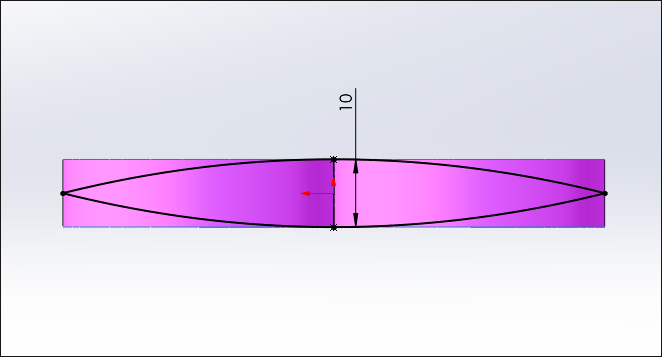

2.在右视基准面上绘制如下图所示的草图。

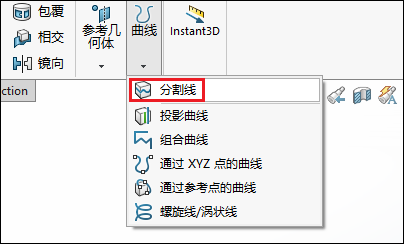

3.在特征选项卡中找到“分割线”命令,如下图所示。

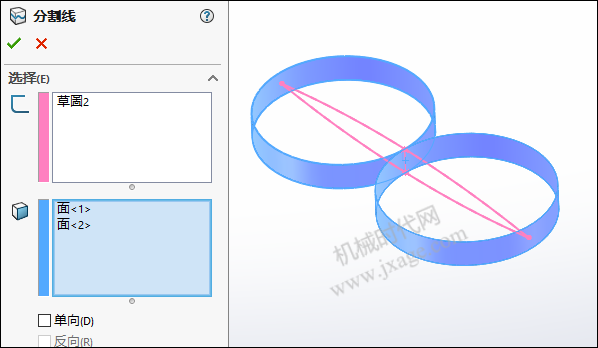

“要投影的草图”选择上一步创建的草图2,“要分割的面”选择第一步的拉伸曲面(两个),如下图所示。

点击勾号完成。

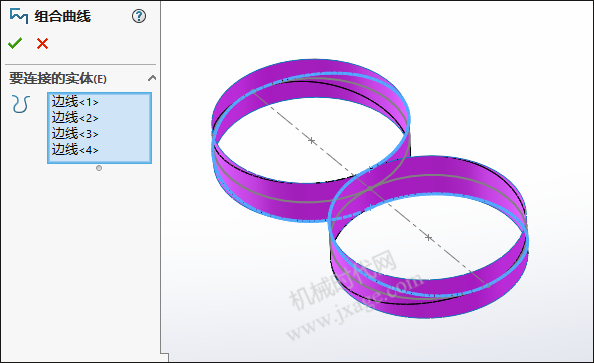

4.点击“插入”-“曲线”-“组合曲线”,将下图四根蓝色曲线进行组合。

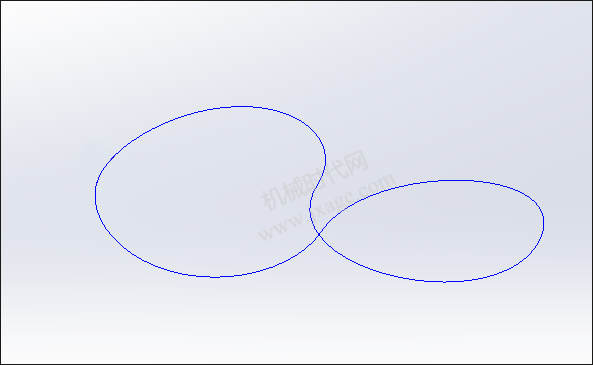

完成

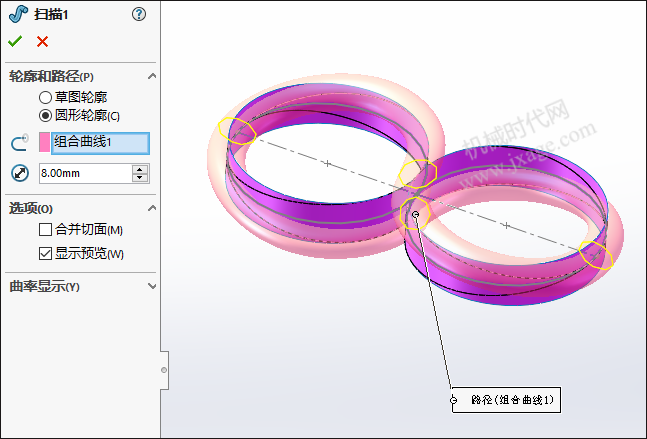

5.点击扫描,选择上一步的曲线作为扫描的路径,勾选“圆形轮廓”,圆的直径为8mm,如下图所示。

6.完成。
