我们之前已经介绍过如何使用Proe创建一个钥匙扣,当时使用的是“包络法”。今天我们使用的方法是投影法,比较这两种方法的优缺点。

方法:

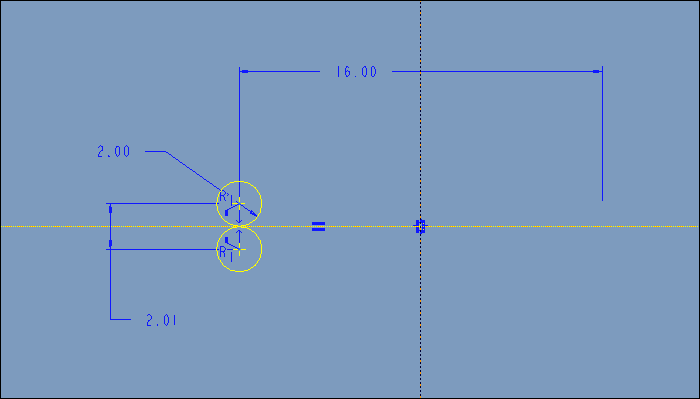

1.点击旋转命令,在FRONT平面绘制如下图所示的截面。

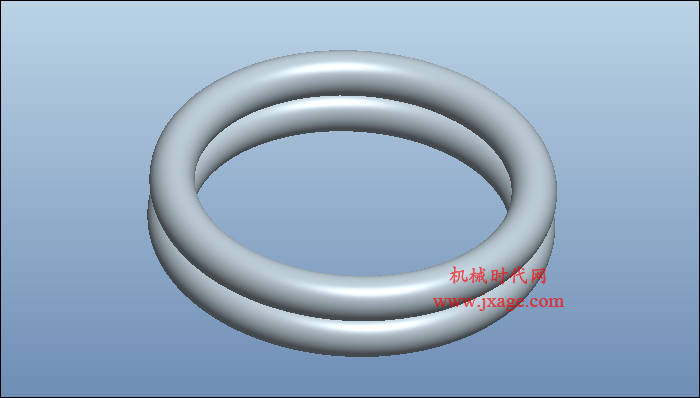

完成后如下图所示。

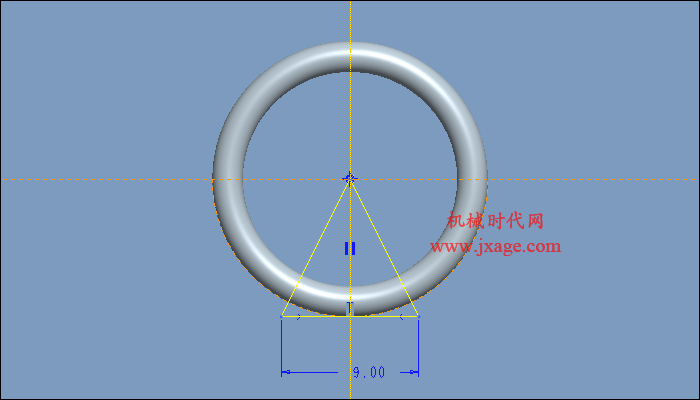

3.点击拉伸命令,选择TOP平面绘制如下图所示的草绘。

对称拉伸,选择切除材料,切除后如下图所示。

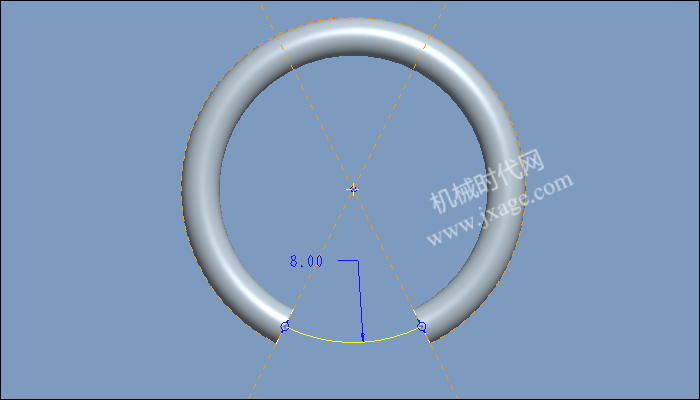

4.点击拉伸特征,类型选择“曲面”,绘制一个半径为8的圆弧,如下图所示。

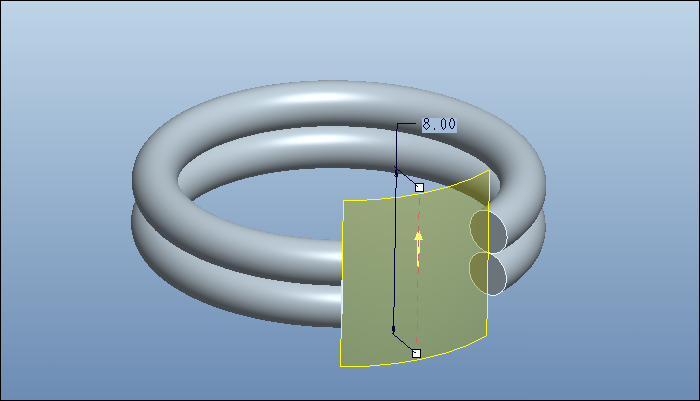

对称拉伸。

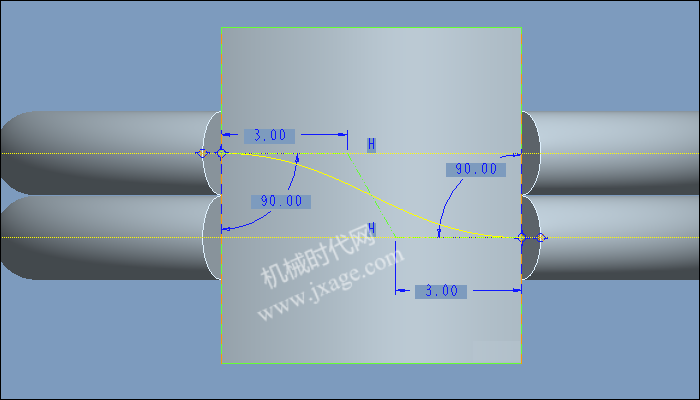

5.点击【编辑】-【投影】,类型选择“投影草绘”,点击“编辑”,选择FRONT平面作为草绘平面,绘制如下图所示的样条曲线。

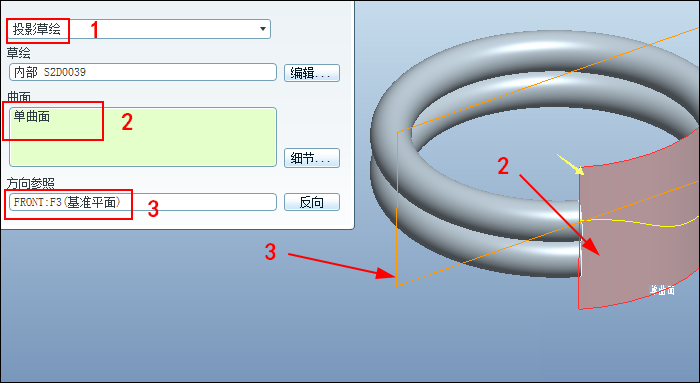

选择拉伸曲面作为投影曲面,方向参照选择FRONT平面,点击勾号完成。

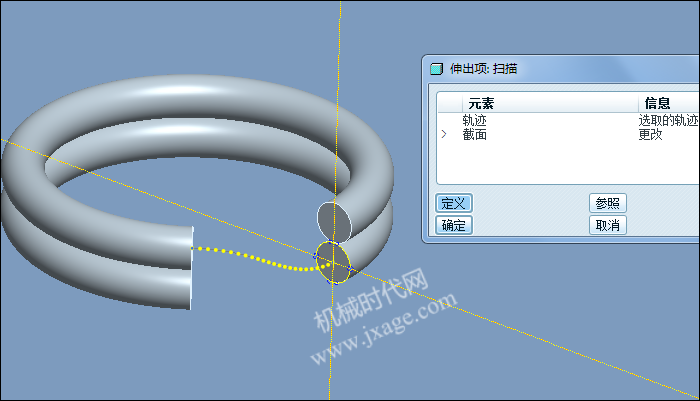

6.点击【插入】-【扫描】-【伸出项】,选择上一步的投影曲线作为扫描轨迹。进入草绘环境后,绘制一个直径为2的圆。

完成。

第二种方法可以参考:Proe如何使用包络创建钥匙扣?
