Proe三维建模（22）：钥匙扣

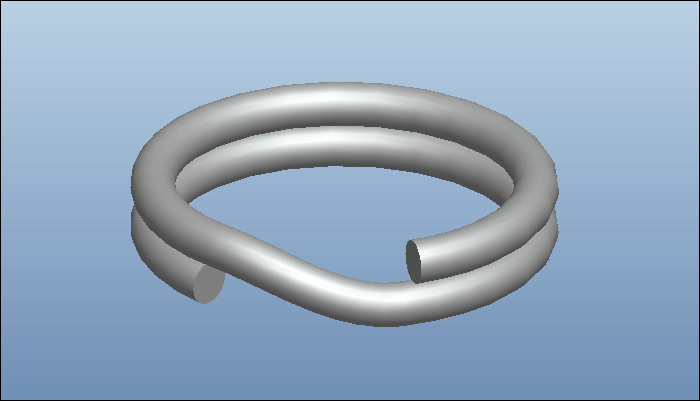

最终结果如下图：

方法：

1.新建文件。

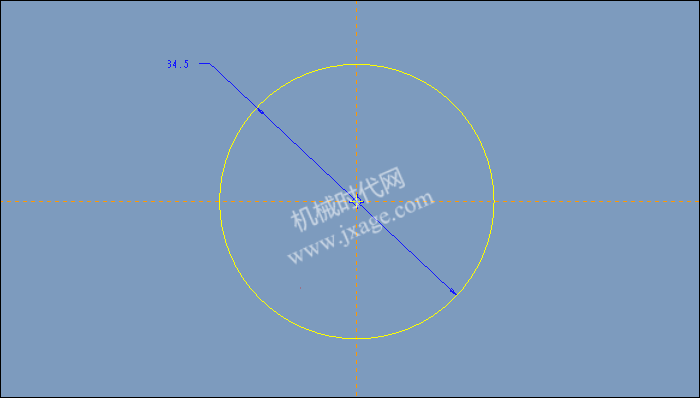

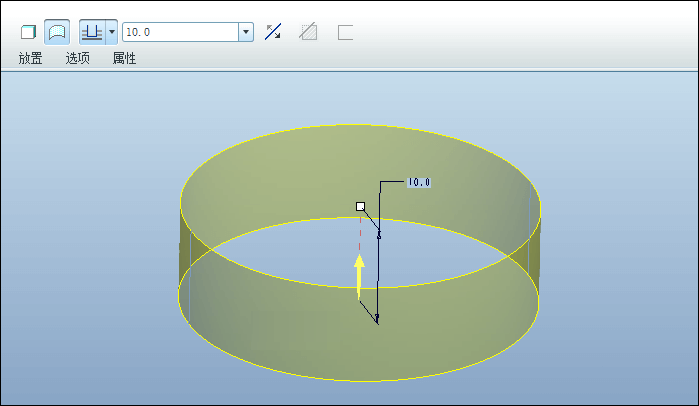

2.点击拉伸，类型选择曲面，在FRONT平面绘制如下的草绘。

拉伸高度为10。

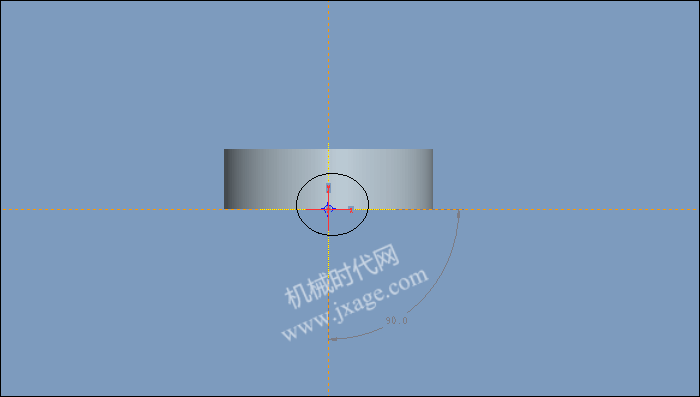

3.点击【编辑】-【包络】，弹出控制面板，点击【参照】-【定义】，选择TOP平面作为草绘平面。点击【草绘】-【坐标系】，插入一个坐标系，如下图。

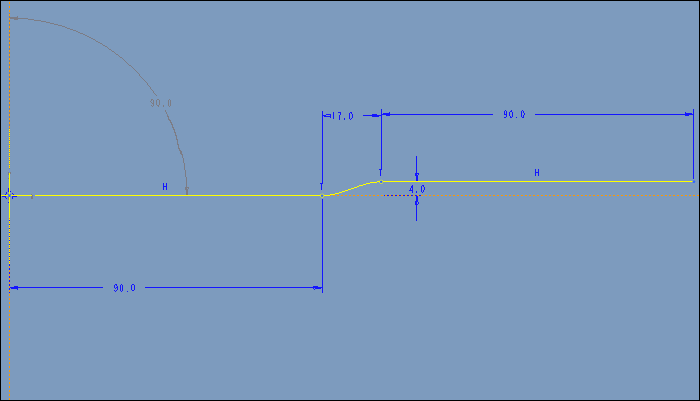

绘制如下的草绘。

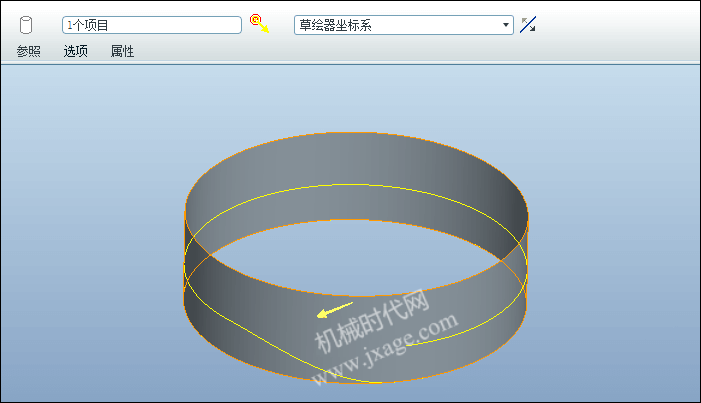

点击勾号完成。

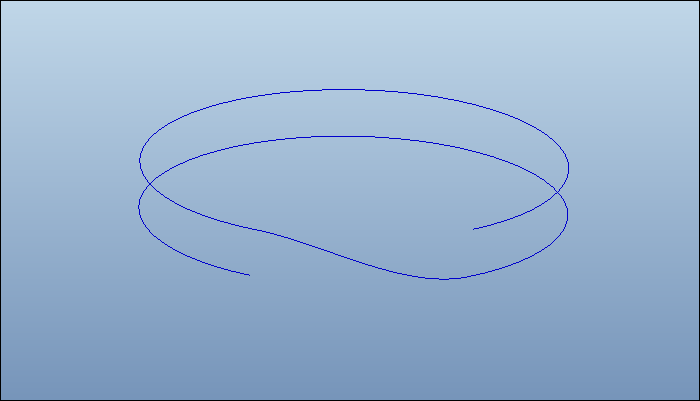

隐藏拉伸曲面，结果如下。

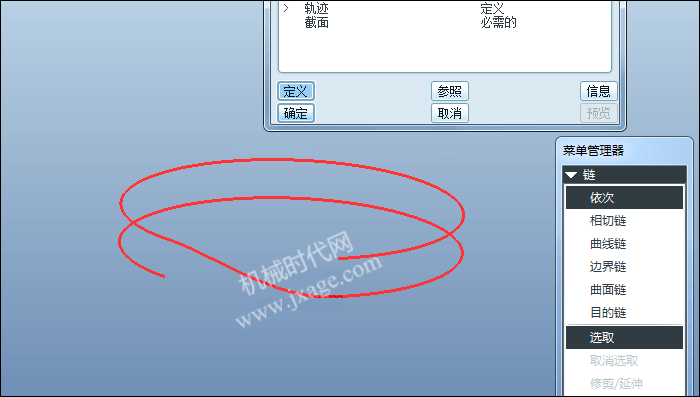

4.点击【插入】-【扫描】-【伸出项】，选择“选取轨迹”，按住Ctrl选择包络曲线。

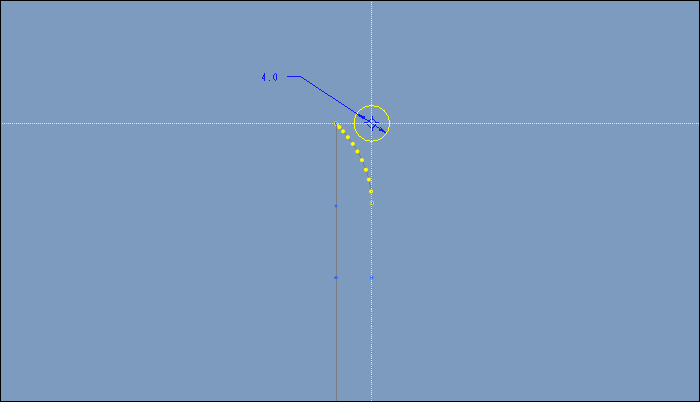

绘制如下的截面。

完成。
