Proe三维建模(23):六边形镂空

ZDJ
管理员
1301
文章
0
粉丝
Proe建模评论5,3141字数 226阅读0分45秒阅读模式

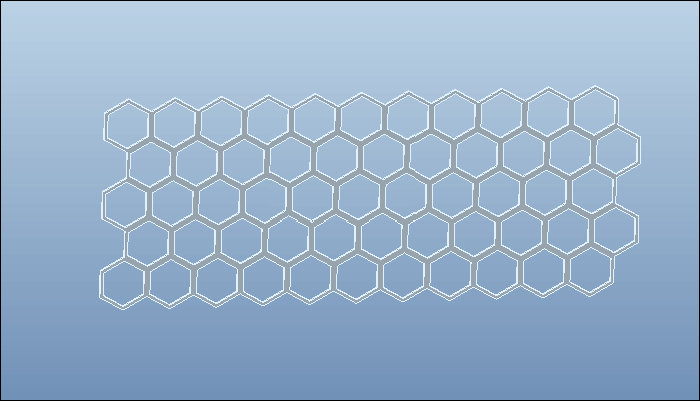

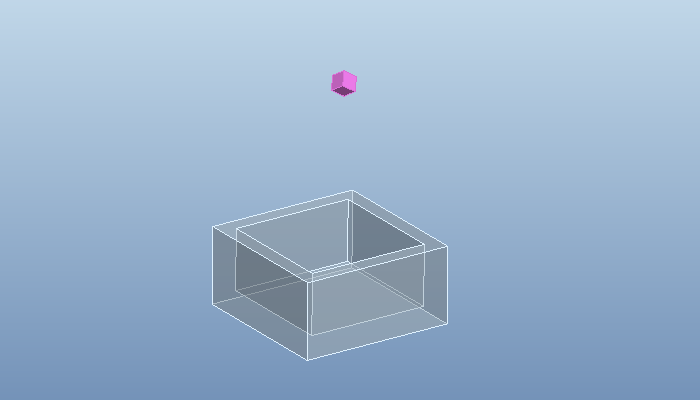

最终结果如下图:

方法:

1.新建文件。

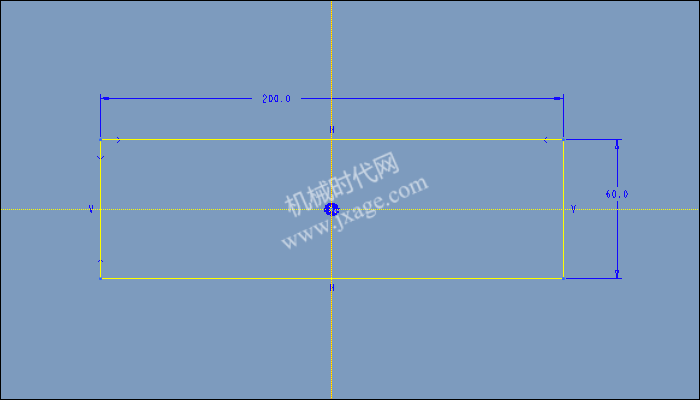

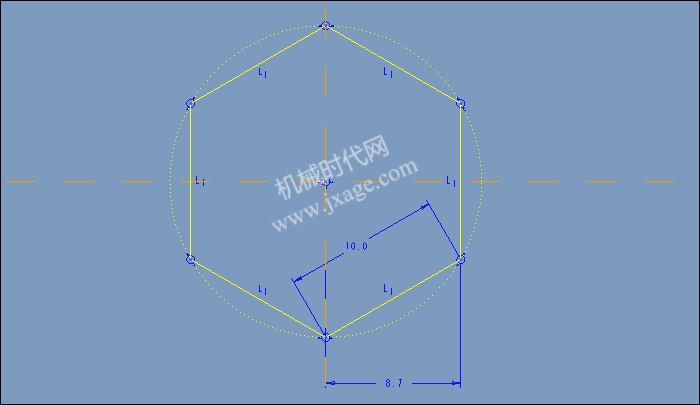

2.点击拉伸,在FTRONT平面绘制如下的草绘。

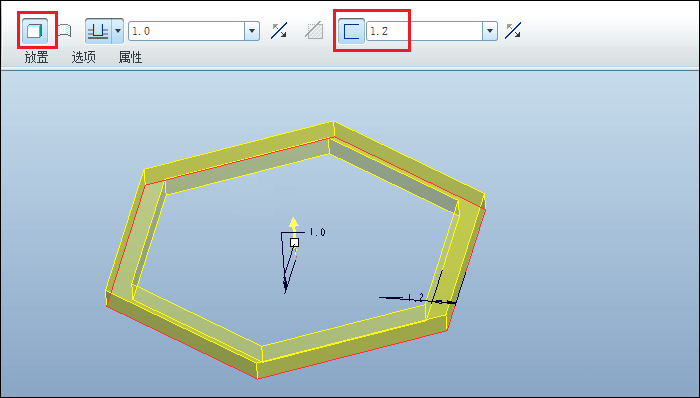

拉伸厚度为1,点击加厚,厚度设置为1.2

3.选择拉伸特征,鼠标右击选择【阵列】,类型为【填充】,点击【参照】-【定义】,选择FRONT平面绘制如下的草绘作为填充的范围。

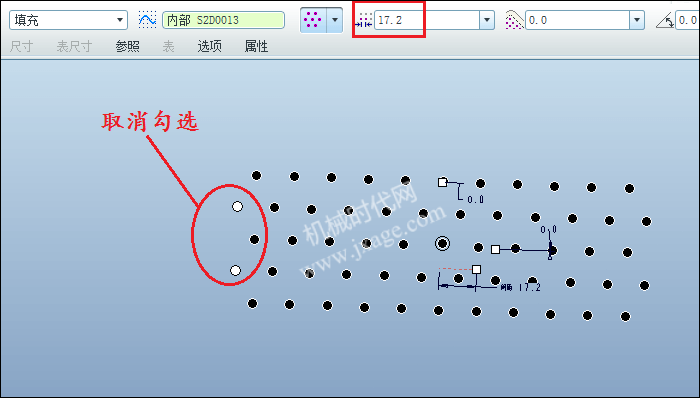

按照下图进行设置。注意:一定要取消勾选左侧的两个点。

完成。

4.点击【插入】-【高级】-【环形折弯】,在弹出的控制面板中点击【参照】,勾选实体几何,点击定义,选择模型的一个端面作为草绘平面。

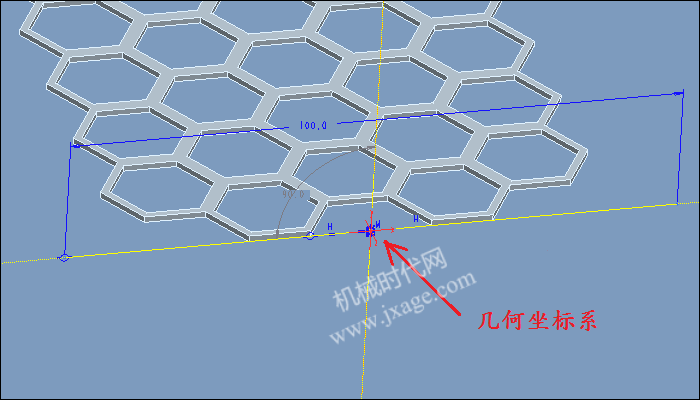

点击右侧的工具栏,添加一个“几何坐标系”。

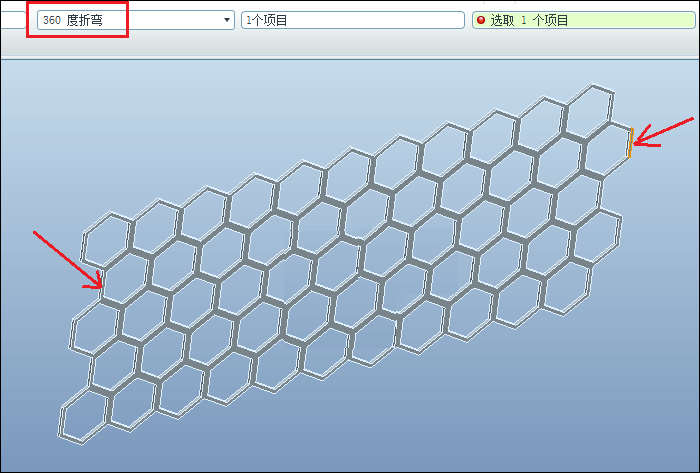

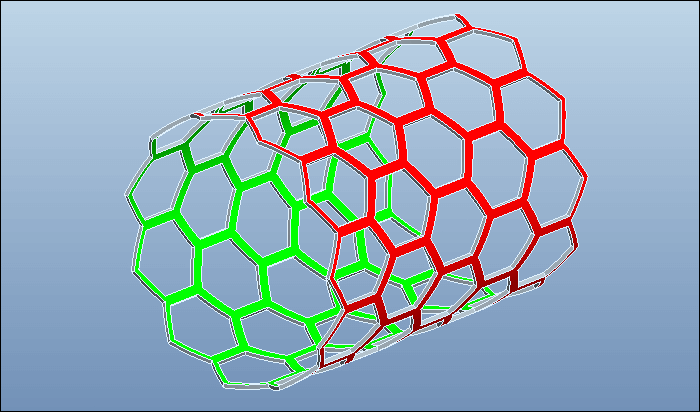

退出草绘后,选择【360度折弯】,选择下图的两个端面。

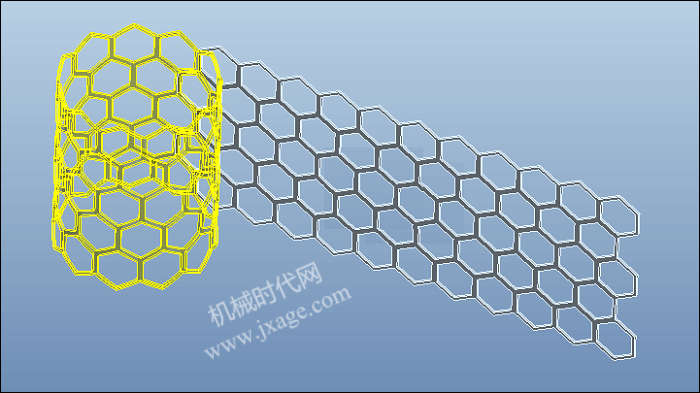

完成。
