形位公差一直是机械制图中的重点和难点,包括小编在内的很多人在面对形位公差时都会感到一头雾水。下面跟着小编一起学习如何在NX中标注形位公差吧!

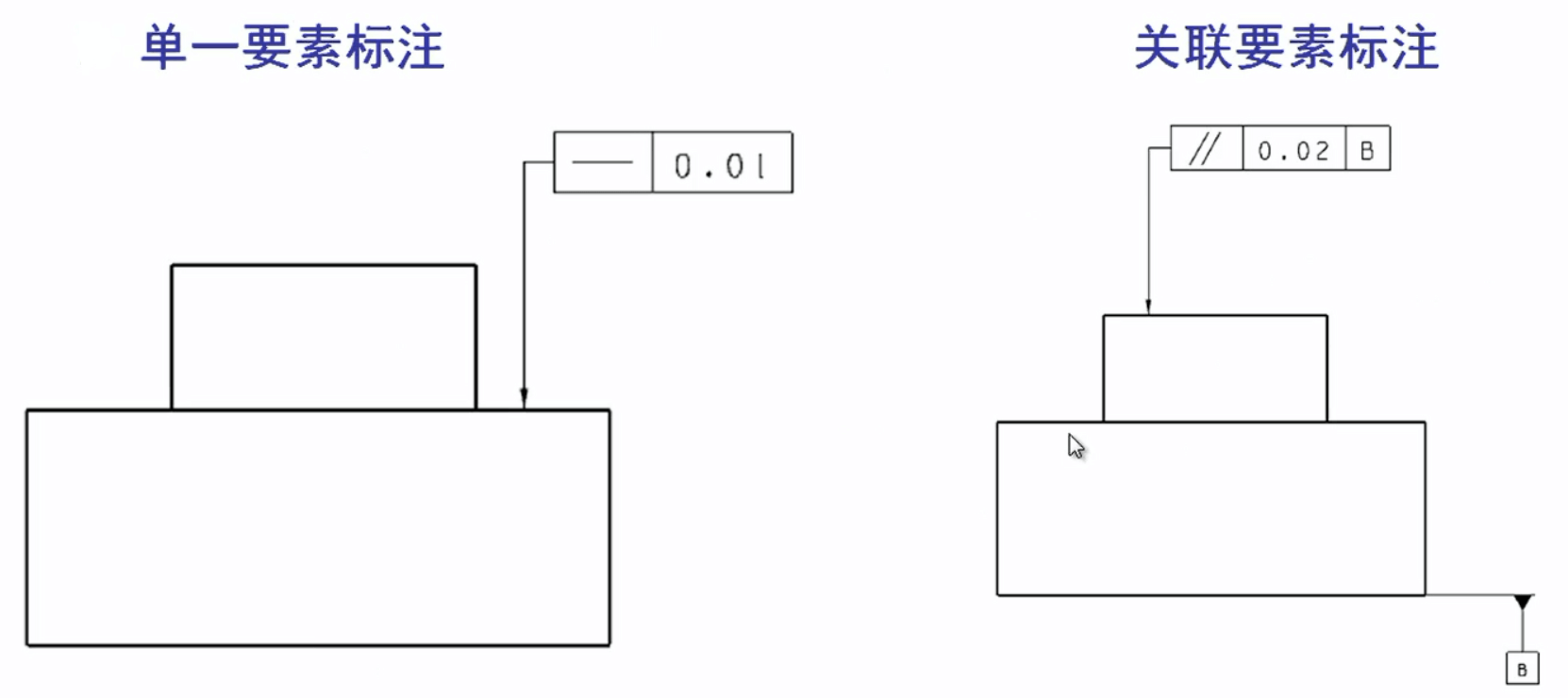

形位公差分为形状公差位置公差,前者不需要基准,而后者需要,如下图所示。

方法:

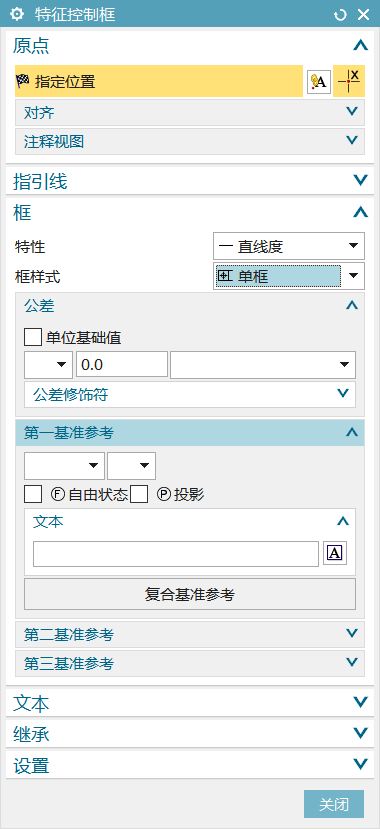

1.点击特征控制框命令,弹出如下图所示的窗口。

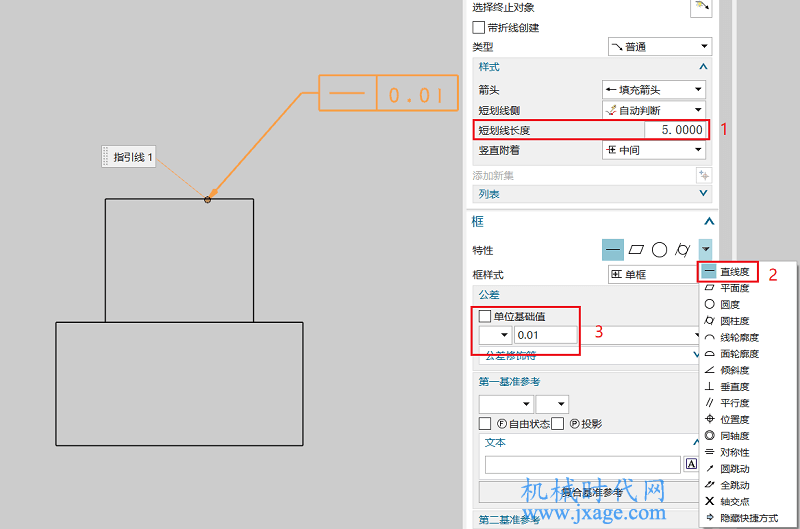

2.首先我们标注一个形状公差——直线度,如下图所示,设置短划线长度为5,特性选择“直线度”,在公差栏里设置公差的数值为0.01,在模型边上的黄色箭头处按住鼠标左键拖拽即可出现下面的公差标注。

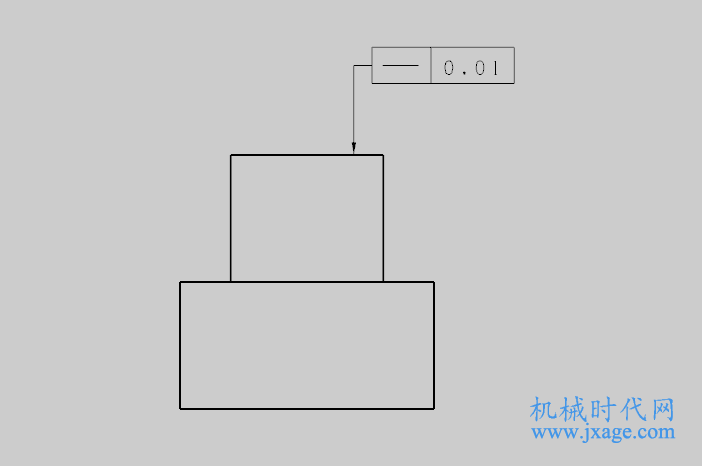

完成。

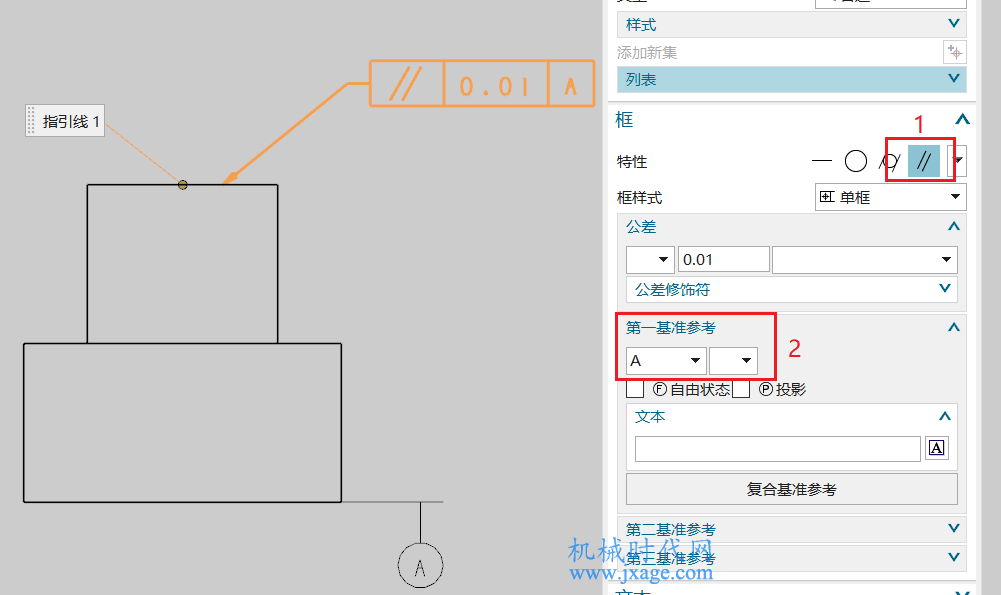

3.下面我们再标注一个位置公差。设置短划线长度为5,特性选择“平行度”,在“第一基准参考”栏里设置设置基准为“A”,在模型边上的黄色箭头处按住鼠标左键拖拽即可出现下面的公差标注。

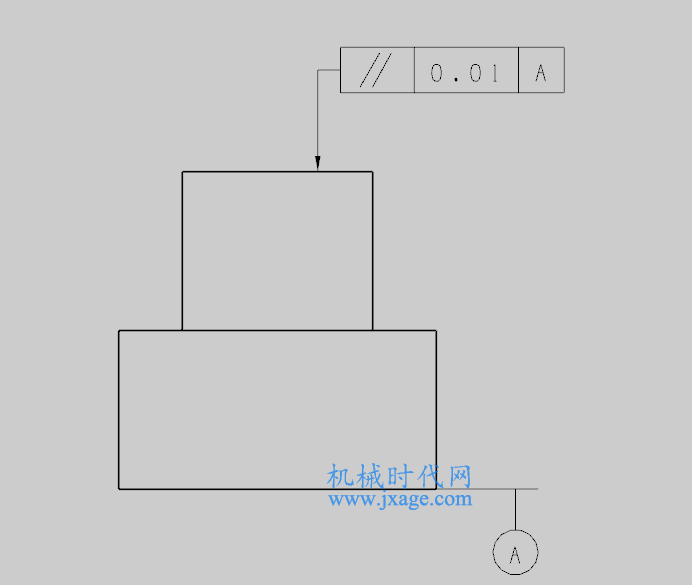

完成。

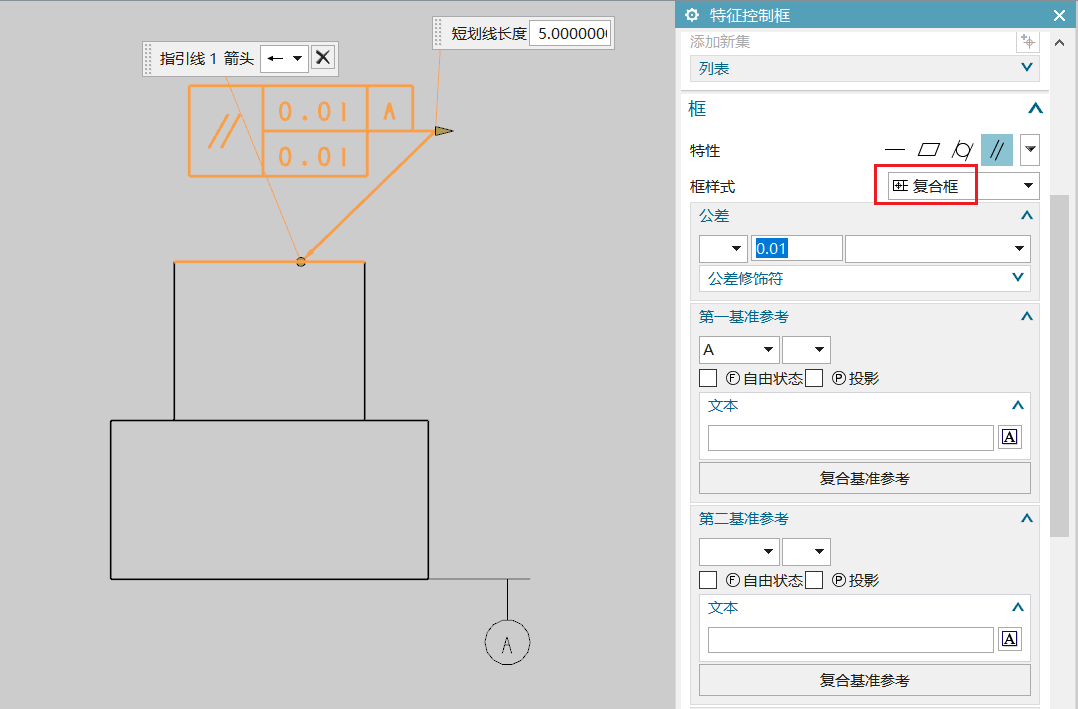

4.如何使同一个形位公差对应多个基准呢?如下图所示,我们将“第一基准参考”、“第二基准参考”和“第三基准参考”分别设置相应的基准即可。

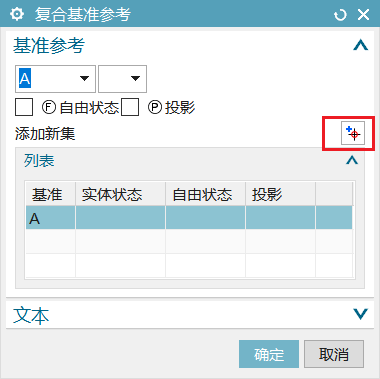

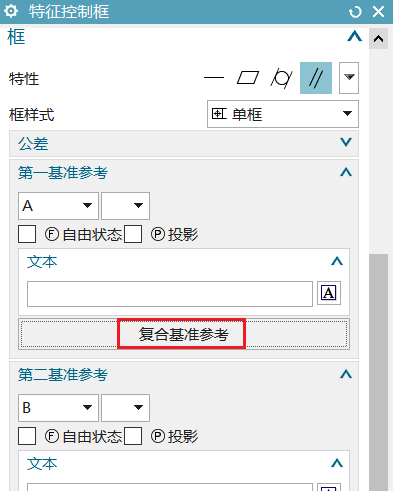

5.有时我们需要创建符合基准参考。首先我们点击“复合基准参考”,弹出下面的窗口。

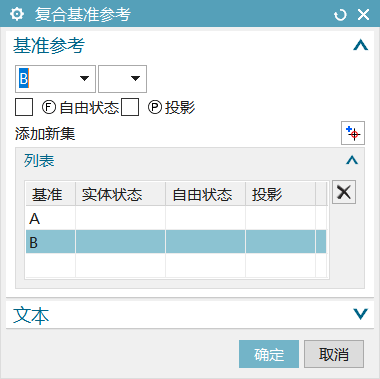

点击右侧的加号,再次创建一个基准。

完成。

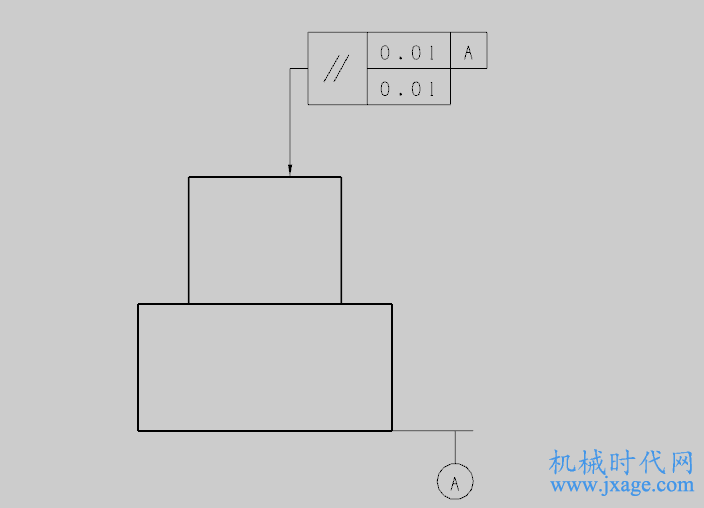

在模型边上按住鼠标左键拖拽即可出现下面的公差标注。
