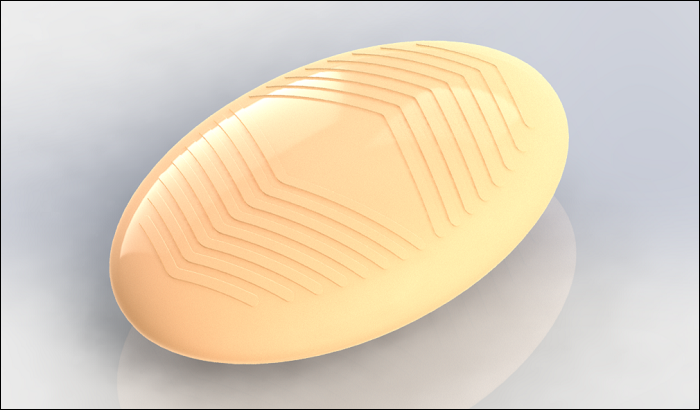

最终结果如下图所示:

文章末尾下载模型

方法:

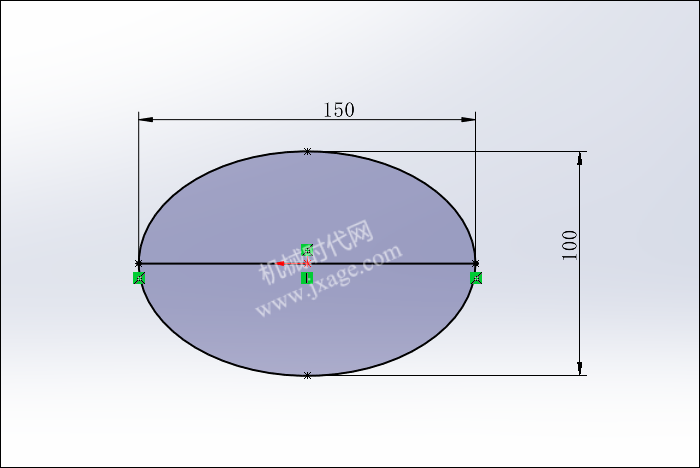

1.点击草图绘制,在上视基准面上绘制如下图所示的草图。

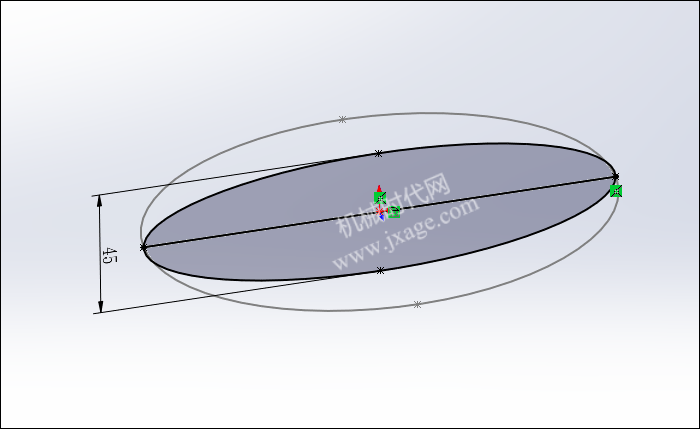

2.再次点击草图绘制,在右视基准面上绘制如下图所示的草图。

草图1和草图2的相对位置。

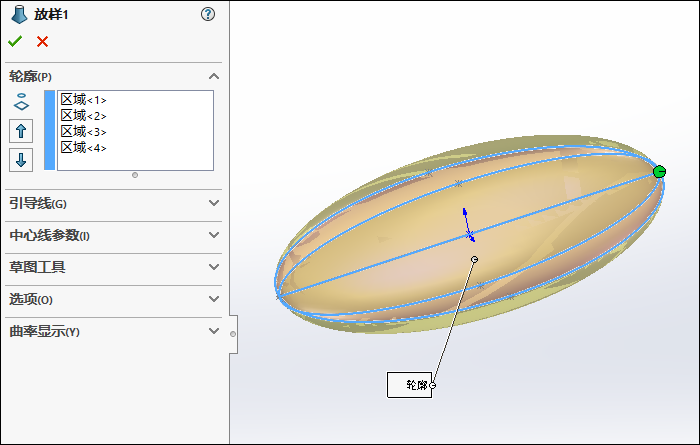

3.点击“放样凸台/基体”,选择下图所示的四个区域作为轮廓,点击勾号完成。

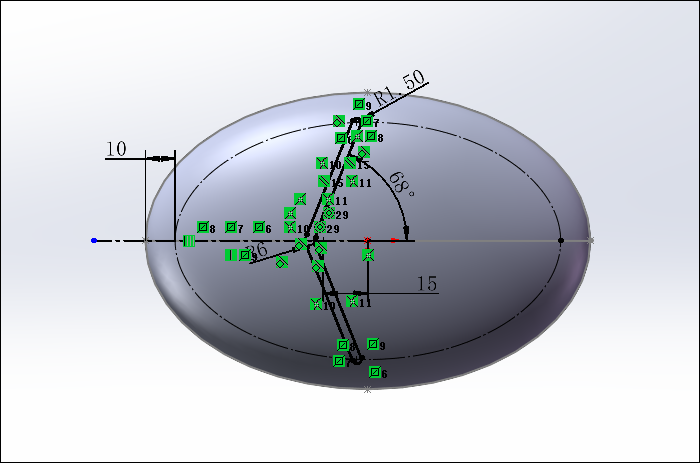

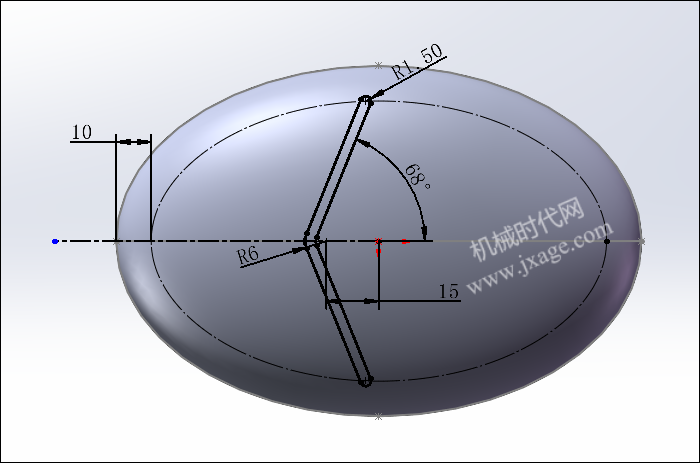

4.点击拉伸凸台/基体,在上视基准面上绘制如下图所示的草图。

注意草图的上下圆弧中心过虚线椭圆。

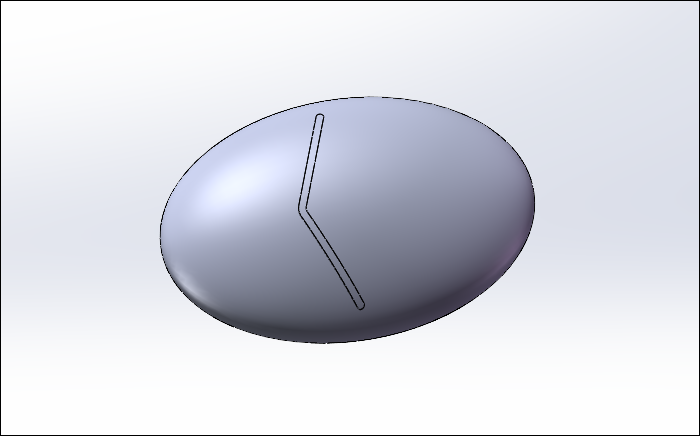

开始条件设置为“曲面/面/基准面”,选择下图所示的绿色曲面,设置拉伸深度为0.5mm,勾选“合并结果”,如下图所示。

点击勾号完成。

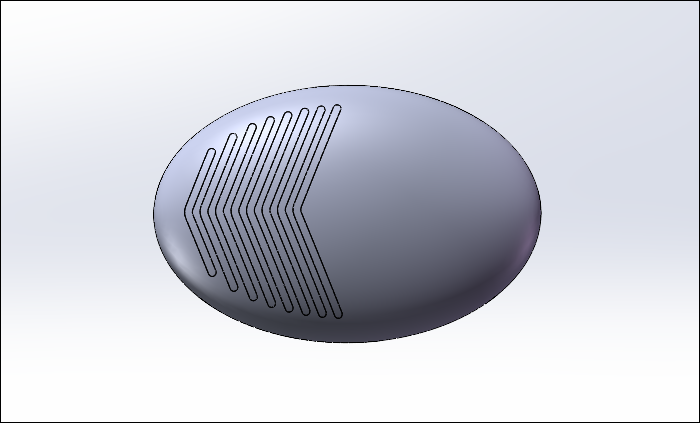

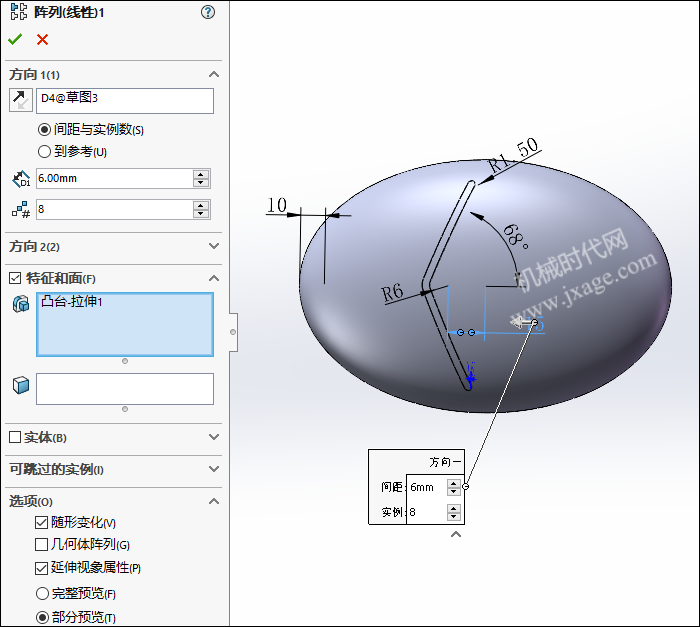

5.点击线性阵列,阵列方向选择下图所示的尺寸,阵列对象为上一步的拉伸特征,设置阵列的实例数量为8,阵列间距为6mm,勾选“随形变化”选项,如下图所示。

点击勾号完成。

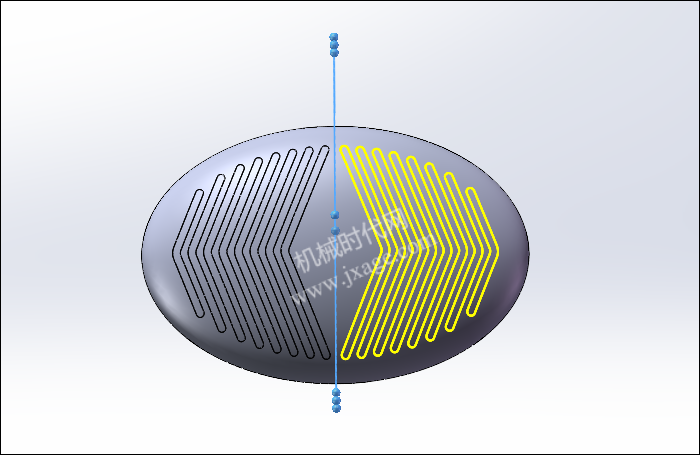

6.镜向。

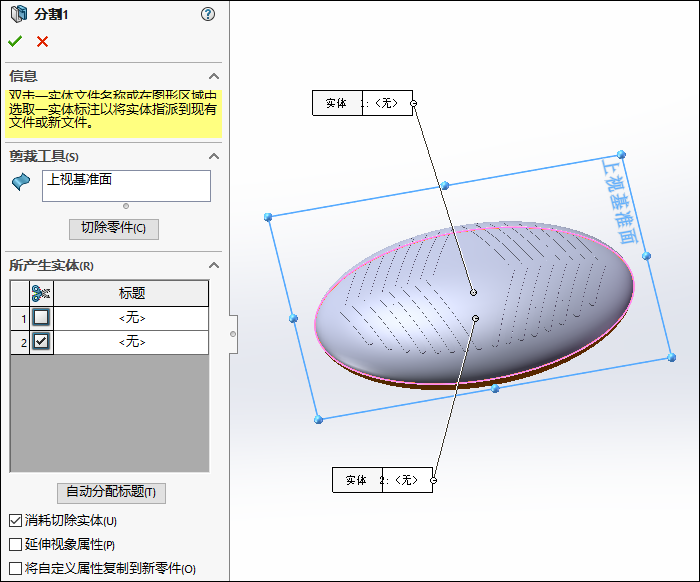

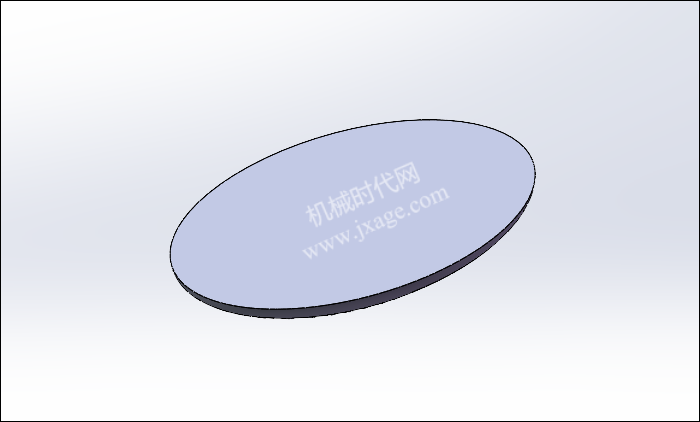

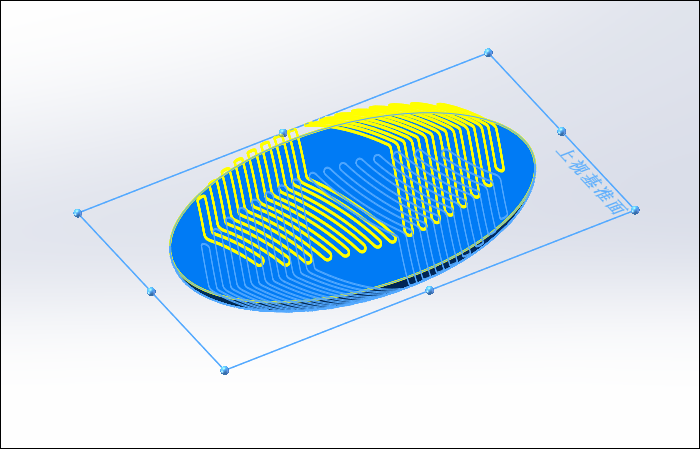

7.点击“插入”-“特征”-“分割”,选择上视基准面作为剪裁工具,对实体进行分割,按照下图进行设置。

点击勾号完成。

8.镜向。

9.渲染。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
