Proe通过函数创建圆柱凸轮?

  • 4,145 次阅读
  • 阅读模式

方法:

1.新建零件文件。

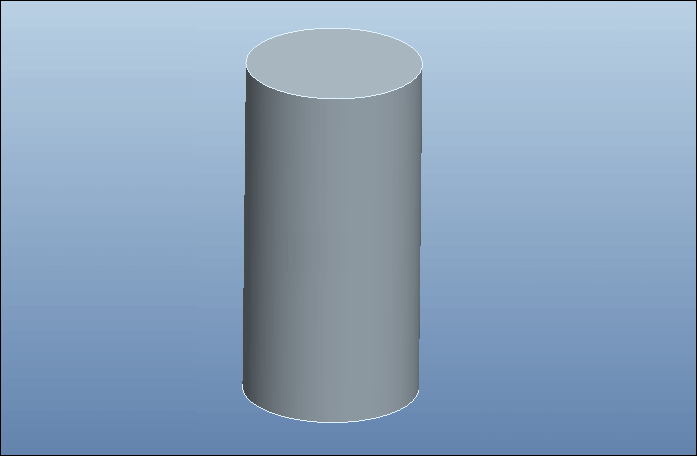

2.点击拉伸,创建一个直径为100,高为200的圆柱。

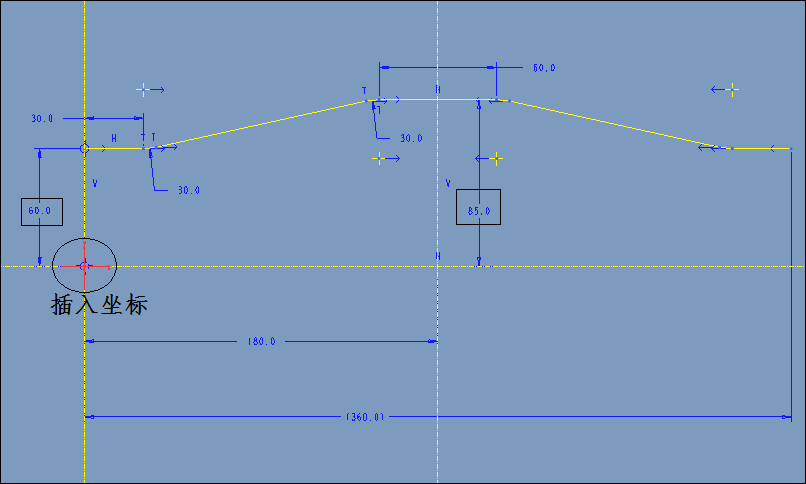

3.点击【插入】-【模型基准】-【图形】,系统系统提示输入一个名字,这里输入cam,点击勾号。绘制如下草绘。

点击勾号完成。

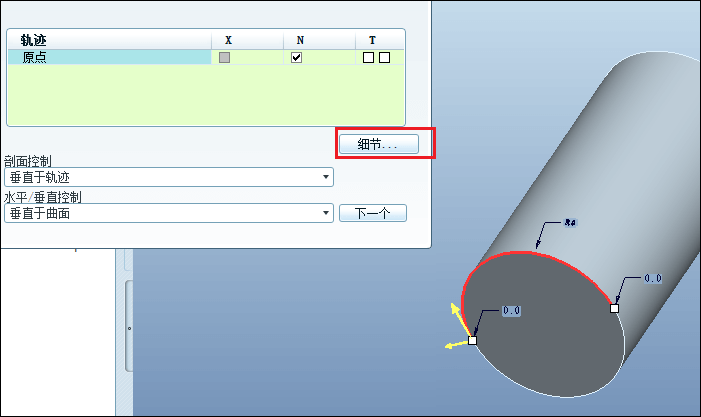

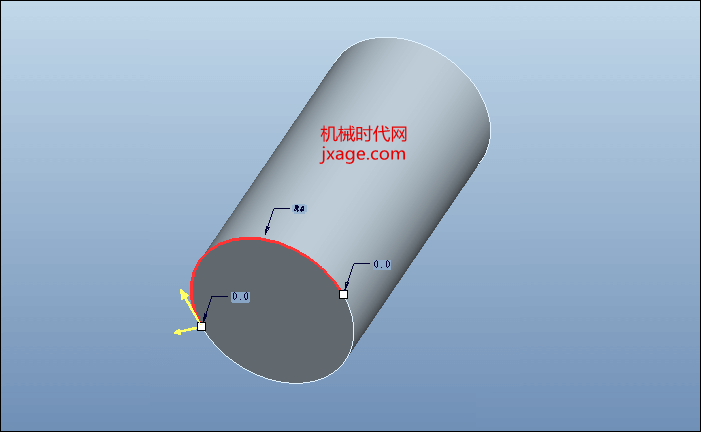

4.点击【插入】-【可变截面扫描】,选择如下的边作为原点轨迹。

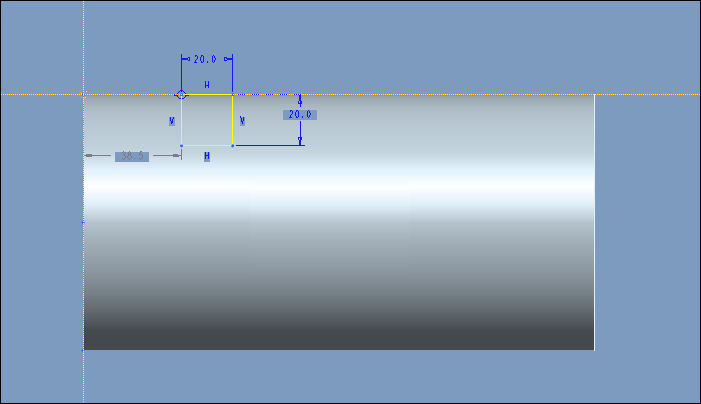

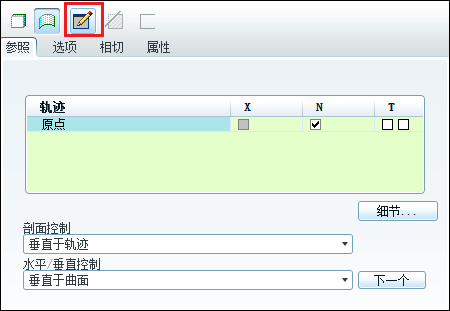

5.点击控制面板上的【草绘】按钮,绘制如下截面。

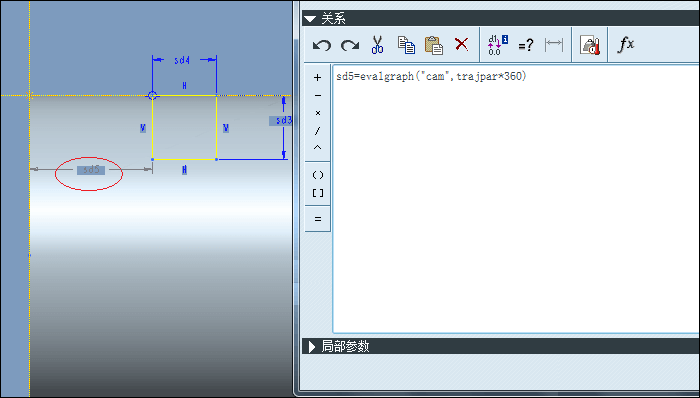

6.点击【工具】-【关系】,添加如下关系:

sd5=evalgraph("cam",trajpar*360)

sd5是希望受控制的尺寸变量,这个关系的意思是:在cam图形基准特征x方向的变化,会将其相应的y值传给sd5,这样就形成凸轮的精确轨迹。

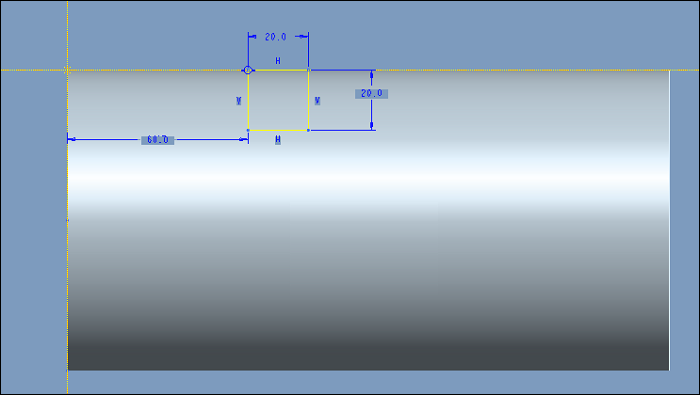

我们会发现sd5从38.5变成了60,为什么是60呢?我们可以在步骤3的图中看到带有黑色方框的尺寸60,通过函数赋给了sd5。

点击勾号退出草绘。

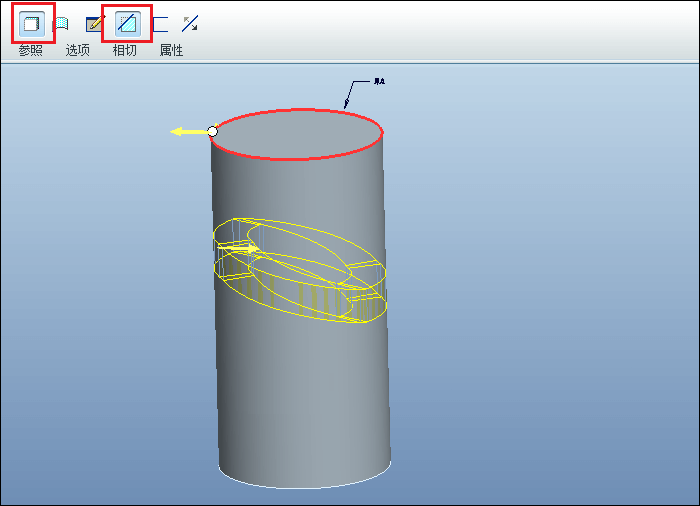

7.按照下图创建切除特征。

完成。
