Proe如何使用函数显示零件名称?

  • 3,578 次阅读
  • 阅读模式

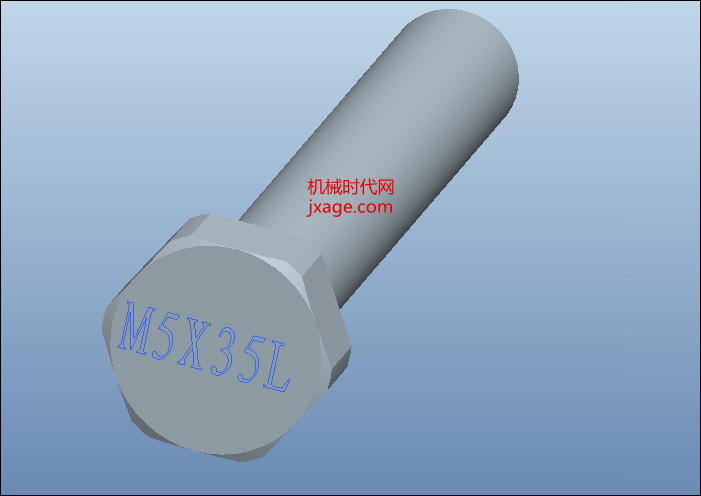

对于一些标准件比如螺钉、螺母和轴承为了快速获得这些零件的型号,我们可以给这些零件添加一个名称。以下图为例。

方法:

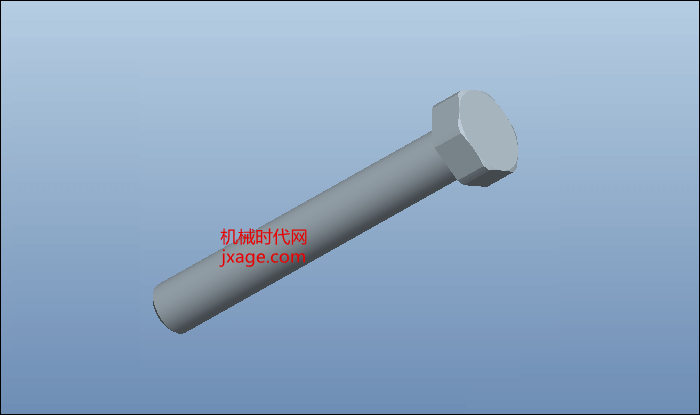

1.新建一个零件,名称为XXXXX-07-M5X35L,如下图。

2.点击【工具】-【参数】,添加一个参数MXL_STR,类型为”字符串“。

3.点击【工具】-【关系】,添加如下关系:

Mxl_str=extract(rel_model_name,10,string_length(rel_model_name)-9)

extract是Proe用于提取字符串的内部函数;rel_model_name是当前零件的名称;string_length是字符串长度函数;10代表extract函数从左到右从第10位开始提取当前零件的名称。值得注意的是length(rel_model_name)-9必须要和10保持一致。

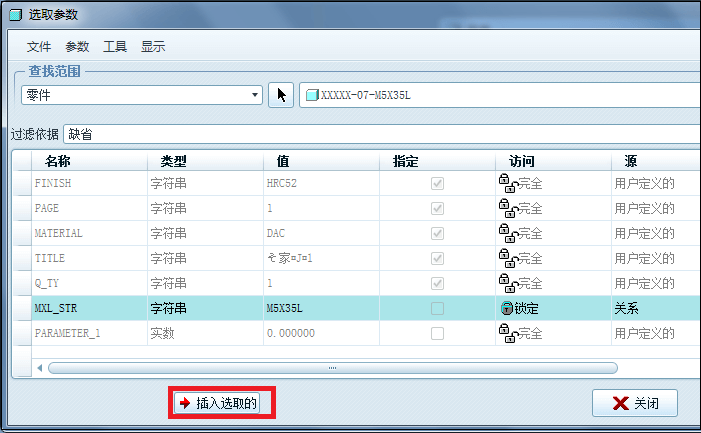

此时点击【工具】-【参数】,就可以看到MXL_STR的值,如下图。

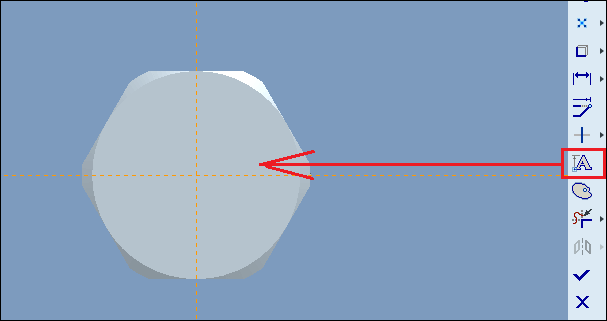

4.点击草绘,选择螺帽的端部为草绘平面。进入草绘环境之后,点击【文本】。

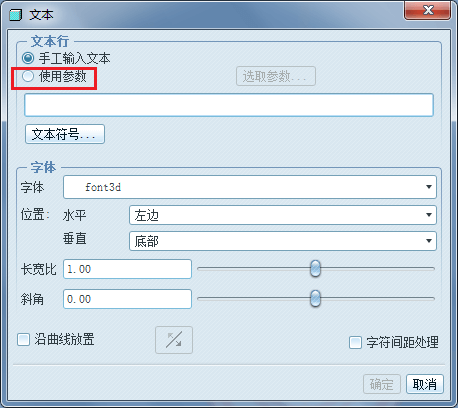

确定文本的高度和方向之后,选择【使用参数】,弹出选取参数窗口,选择MXL_STR参数,点击【插入选取的】,即可将参数进行插入。

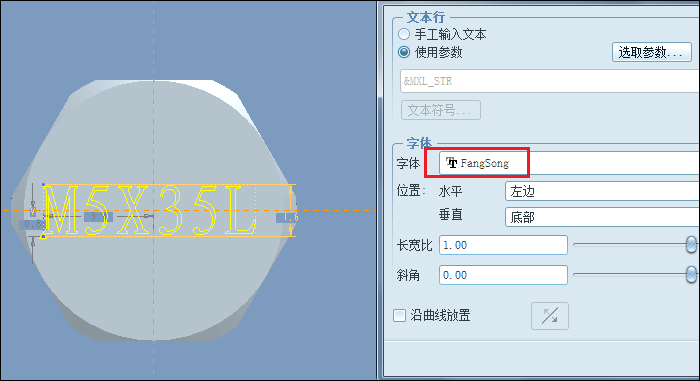

设置字体。

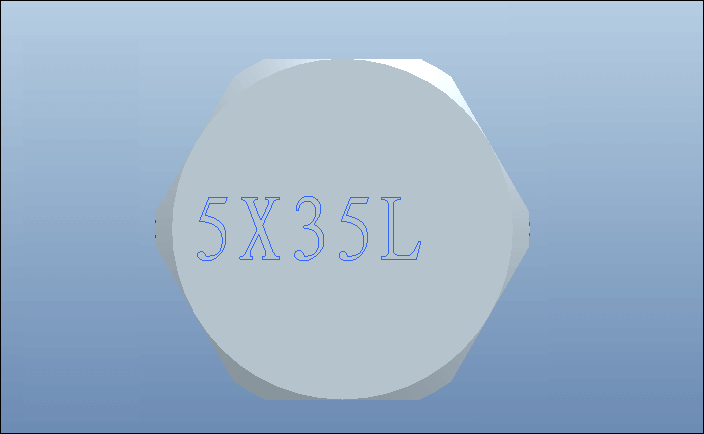

5.如果将关系改为:Mxl_str=extract(rel_model_name,11,string_length(rel_model_name)-10),会出现如下的结果。

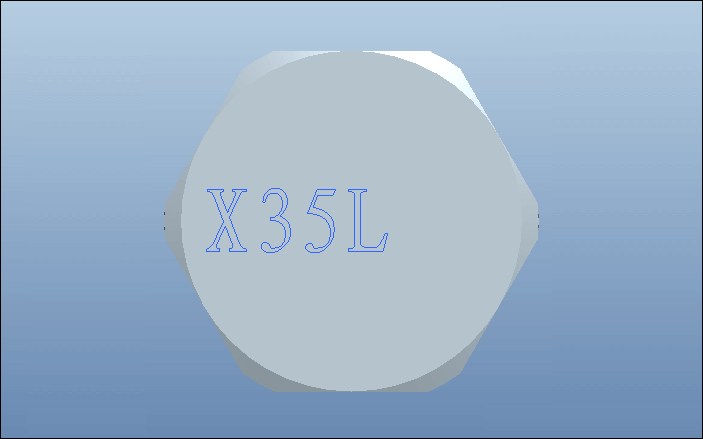

Mxl_str=extract(rel_model_name,12,string_length(rel_model_name)-11),会出现如下的结果。
