SolidWorks建模练习(104):烟灰缸

  • 724 次阅读
  • 阅读模式

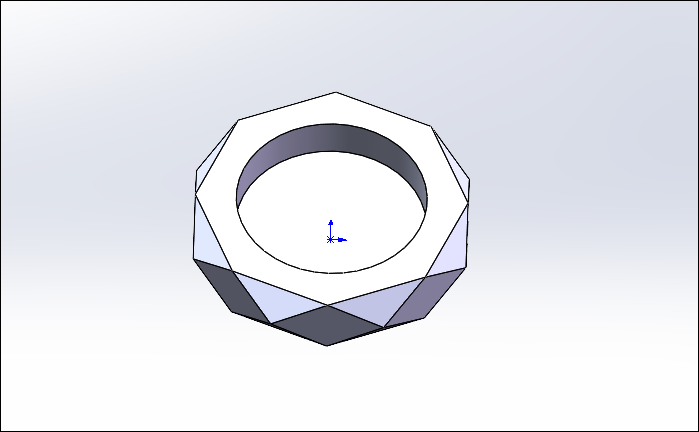

最终结果如下图所示:

文章末尾下载模型

方法:

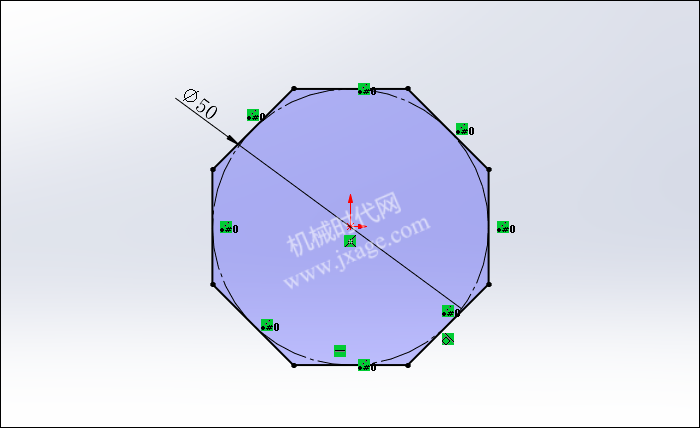

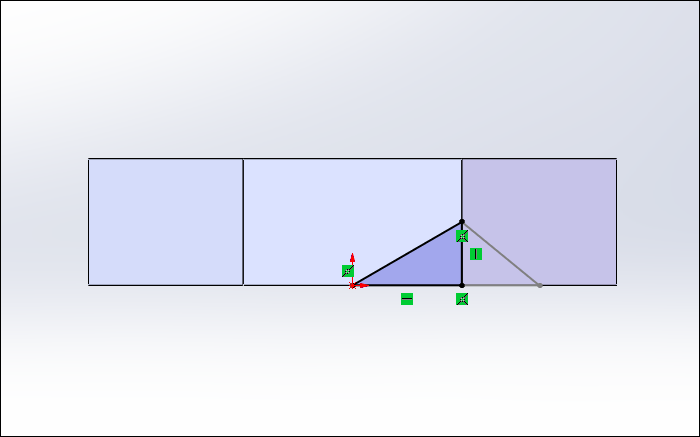

1.点击拉伸凸台/基体,在上视基准面上绘制如下图所示的草图。

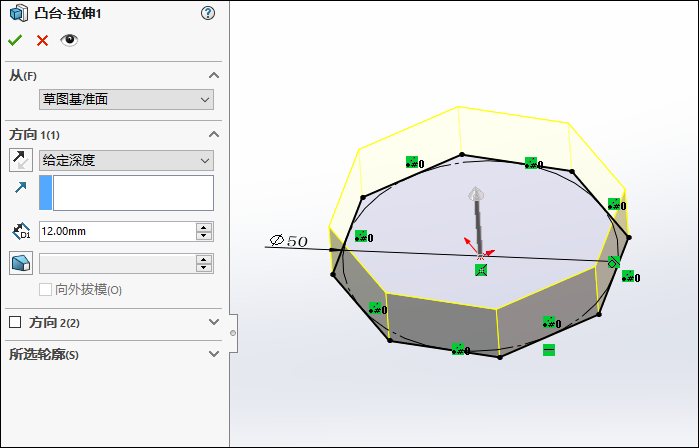

设置拉伸深度为12mm,如下图所示。

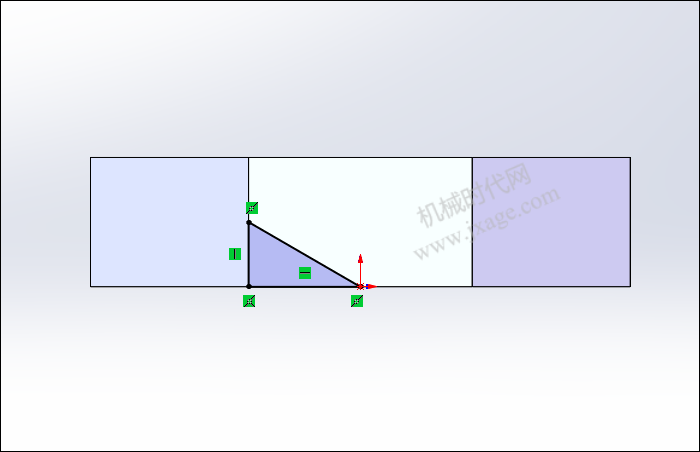

2.点击草图绘制,在下图所示的面上绘制如下图所示的草图。

3.点击草图绘制,在下图所示的面上绘制如下图所示的草图。

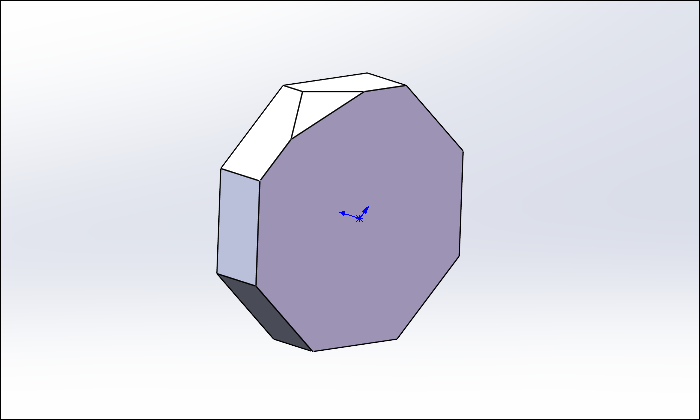

4.点击放样切除,选择步骤2和步骤3创建的草图作为轮廓,如下图所示。

点击勾号完成。

5.创建基准轴1。

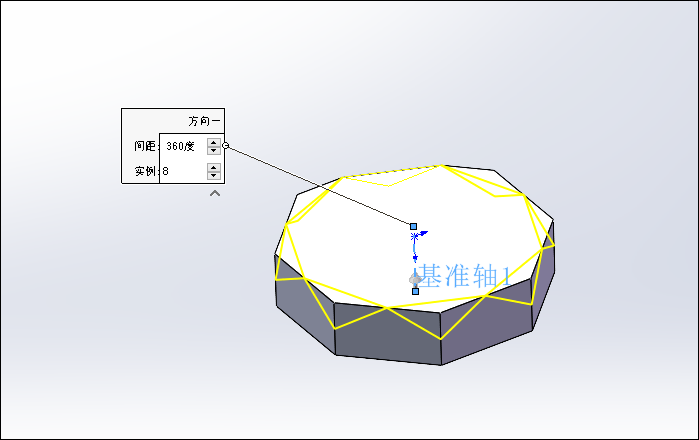

6.点击圆周阵列,以上一步创建的基准轴作为阵列参考,阵列对象选择放样切除特征,阵列数量为8,等间距分布,如下图所示。

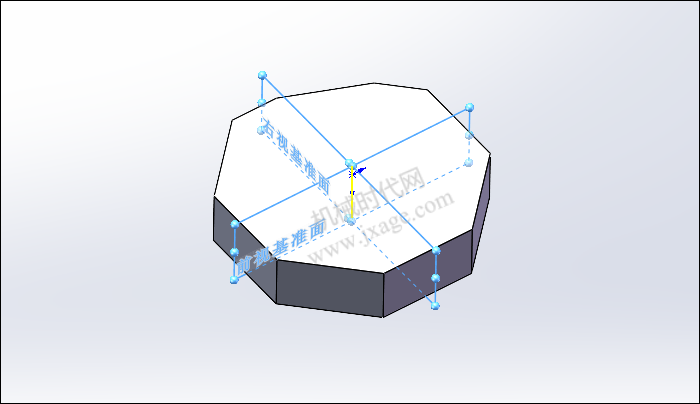

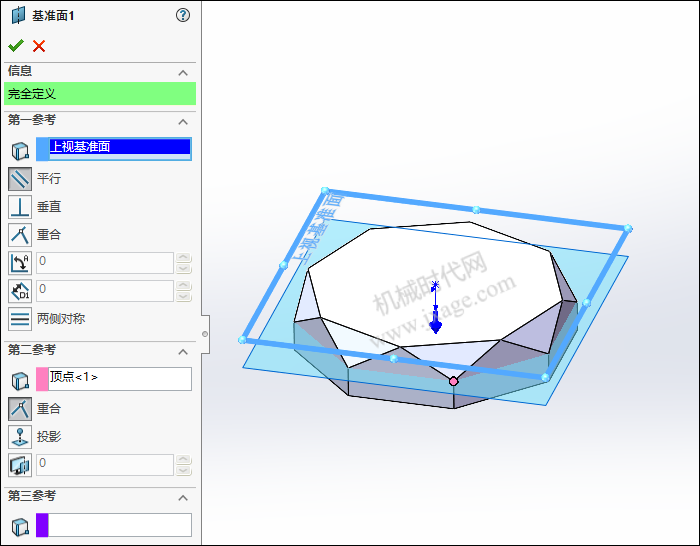

7.创建基准面1。

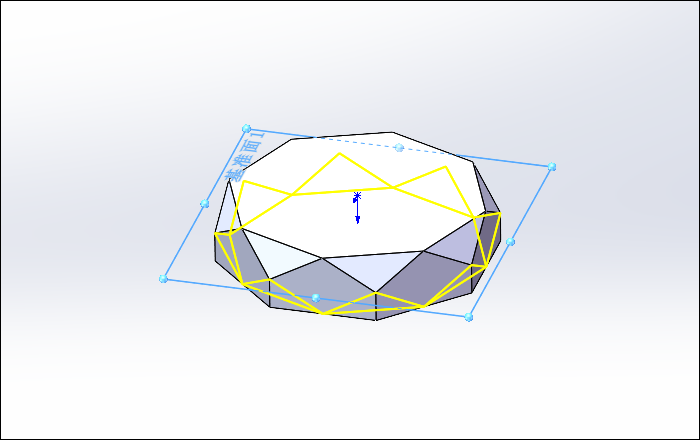

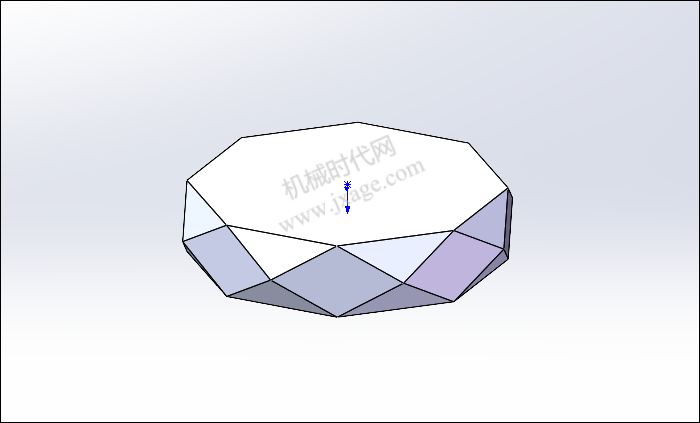

8.对圆周阵列特征进行镜向。

完成。

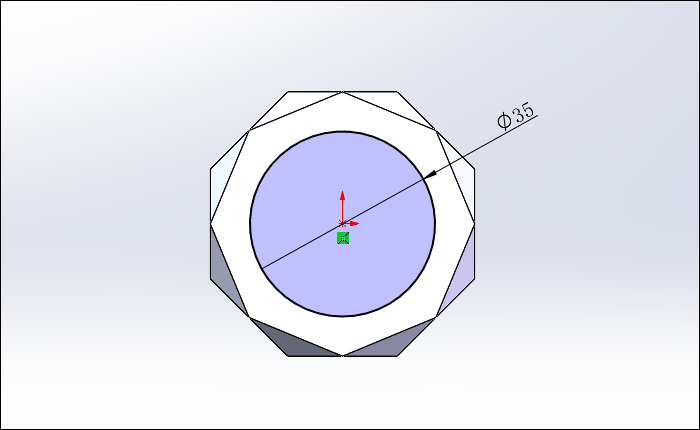

9.点击拉伸切除,在下图所示的面上绘制一个圆。

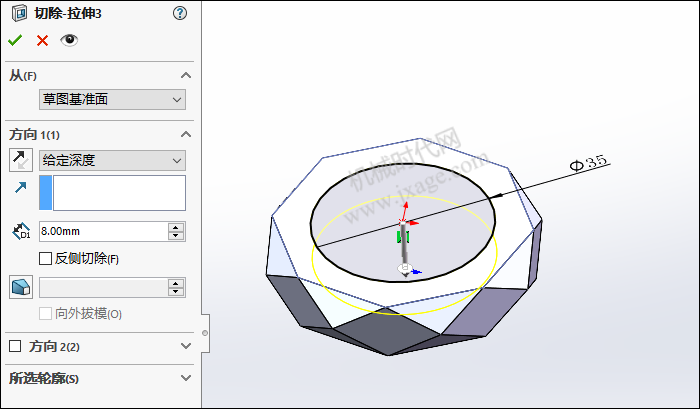

设置拉伸深度为8mm,如下图所示。

点击勾号完成。

10.倒圆角。

完成。

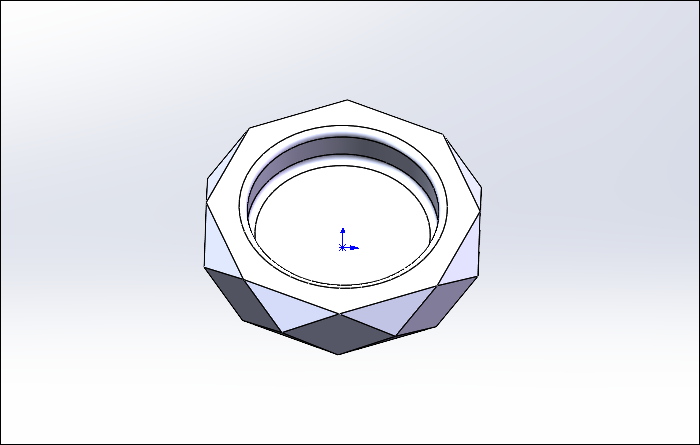

11.渲染完成。
