SolidWorks建模练习(103):紧箍咒

  • 1,116 次阅读
  • 阅读模式

最终结果如下图所示:

文章末尾下载模型

方法:

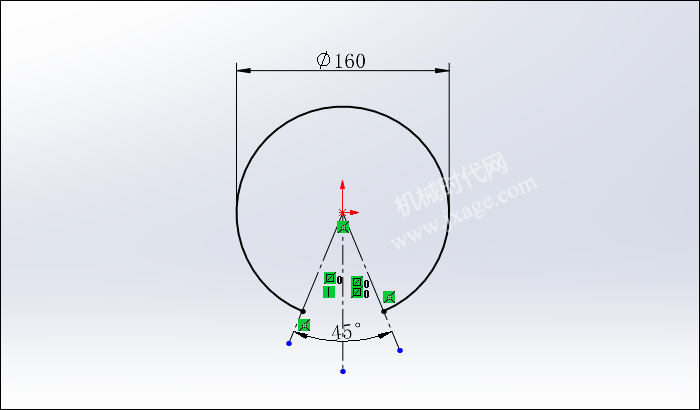

1.点击草图绘制,在上视基准面上绘制如下图所示的草图。

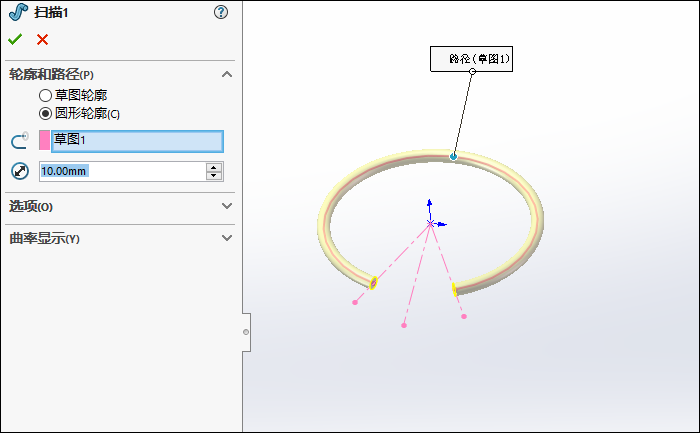

2.点击扫描,选择上一步创建的草图作为扫描的路径,扫描的轮廓为直径10mm的圆,如下图所示。

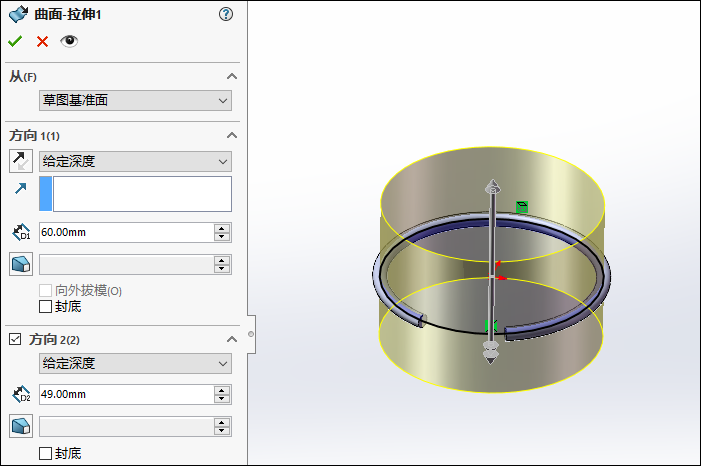

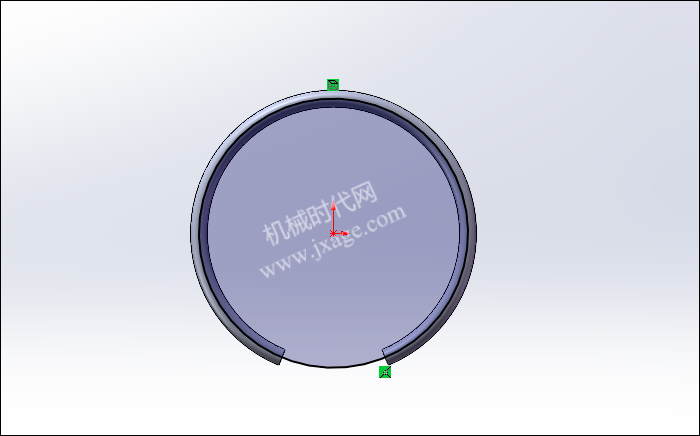

3.单击“插入”-“曲面”-“拉伸曲面”,在上视基准面上绘制如下图所示的草图。

设置方向1的拉伸深度为60mm,设置方向2的拉伸深度为49mm。

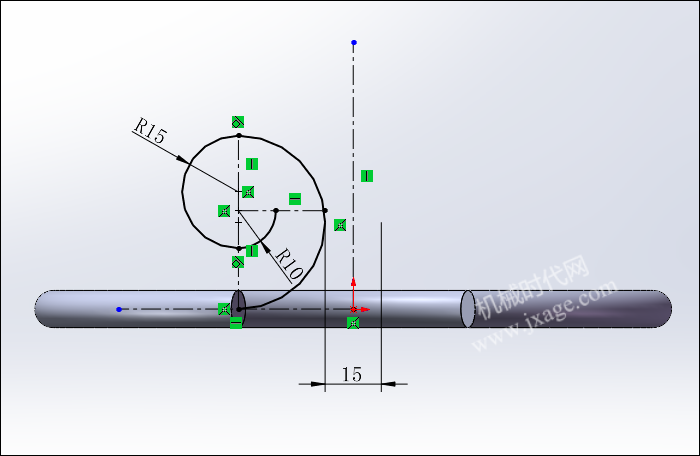

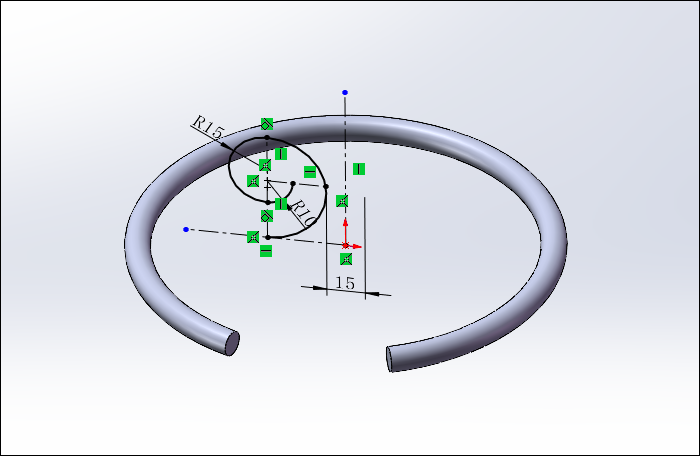

4.点击草图绘制,在前视基准面上绘制如下图所示的草图。

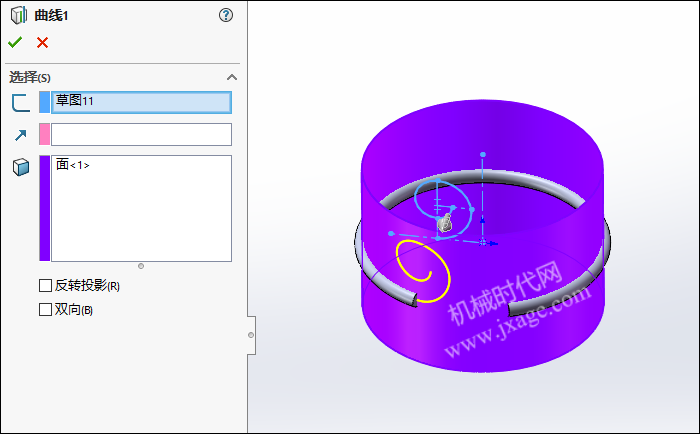

5.点击投影曲线,选择上一步创建的草图作为要投影的草图,选择下图的面紫色作为投影面,点击勾号完成。

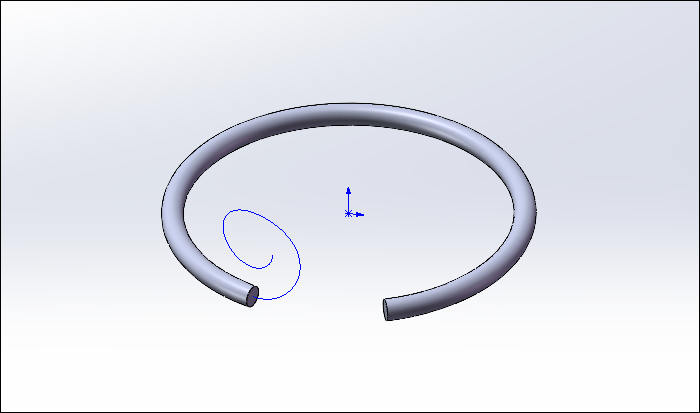

我们可以得到下图所示的曲线。

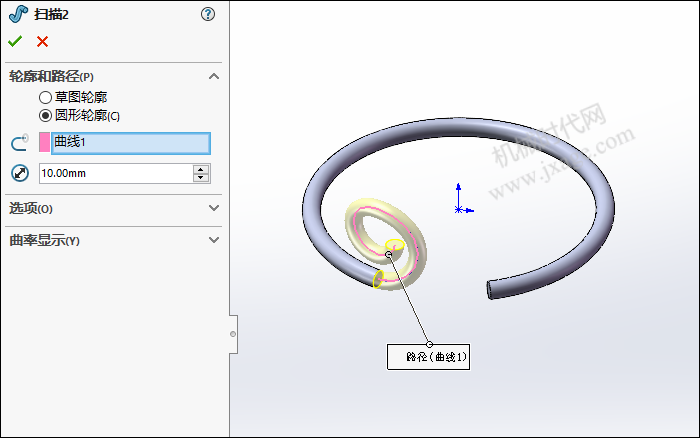

6.点击扫描,选择上一步创建的曲线作为扫描的路径,扫描的轮廓为直径10mm的圆,如下图所示。

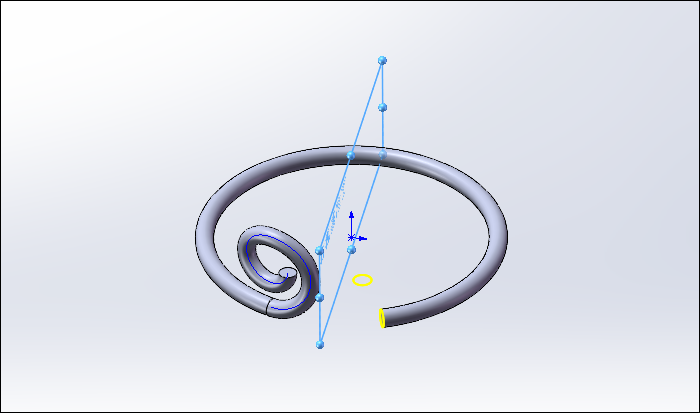

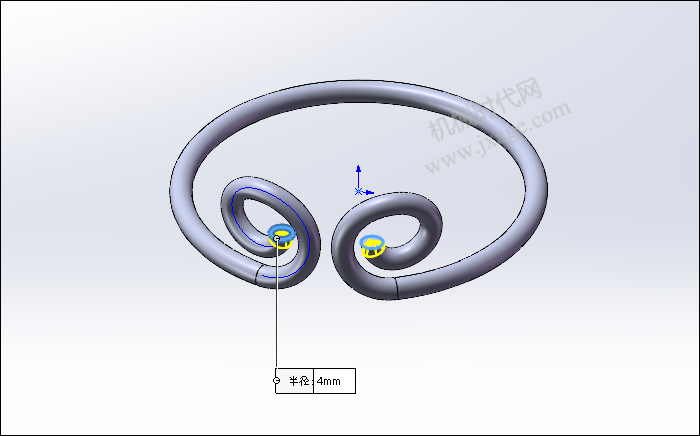

7.镜向上一步创建的扫描特征。

完成。

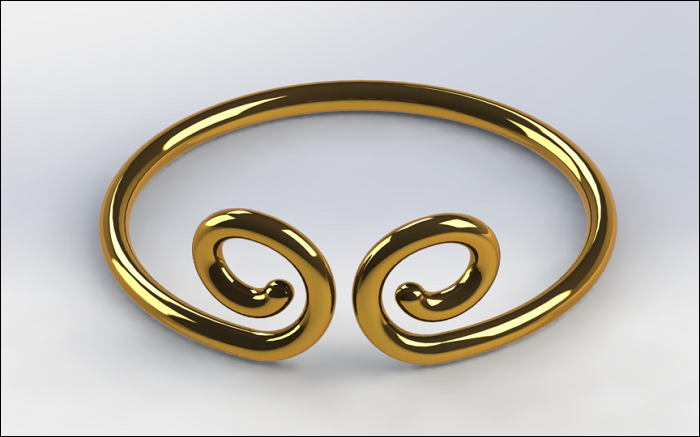

8.渲染完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
