NX制图(5):NX工程图模块之剖视图相关命令的用法(二)

  • 3,191 次阅读
  • 阅读模式

上一节我们介绍了简单剖、阶梯剖、半剖和旋转剖的创建方法,在剖视图里还有一种常用的剖视图,就是点到点剖视图。

方法:

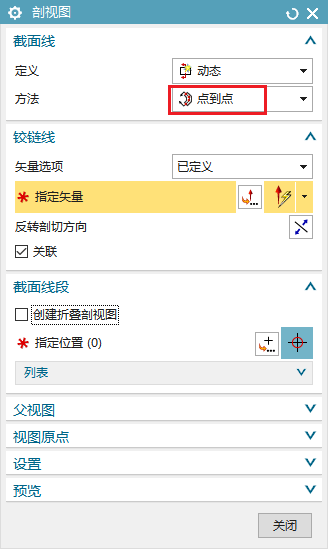

1.点到点的剖视图很简单,在插入一个视图之后,点击剖视图命令弹出下面的窗口,方法选择“点到点”,然后设置铰链线的矢量方向,注意取消“创建折叠剖视图”选项。

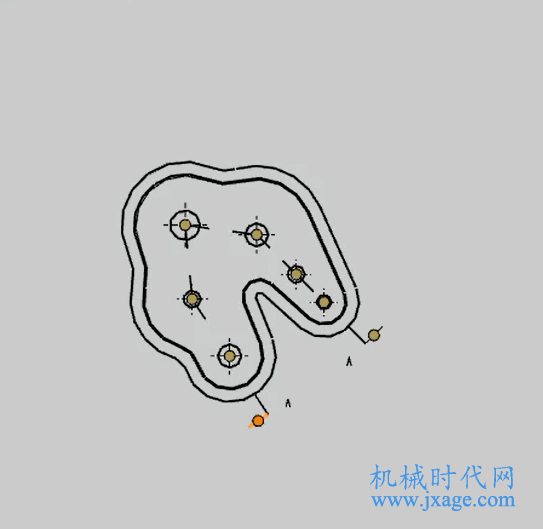

2.依次选择如下图所示的几个点定义截面线段。

选择这些点之后,点击鼠标中键完成,将剖视图移动到合适的位置。

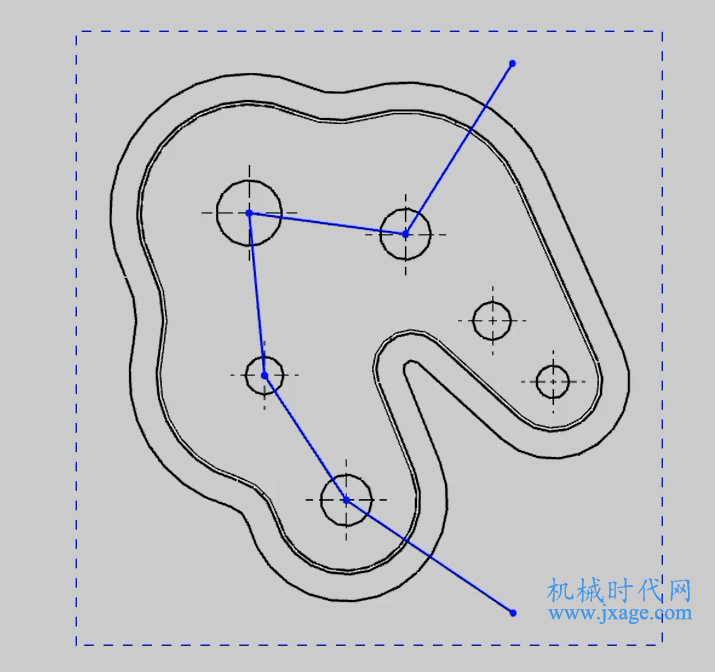

3.在创建剖视图的时候,我们还有一种创建方法,那就是先创建剖切线。如下图所示,点击【菜单】-【插入】-【视图】-【剖切线】。系统自动进入草图环境,绘制如下的草图定义剖切位置。

完成草图的绘制之后,点击确定之后,我们可以看到视图上创建了一个剖切线。接下来我们再利用上面创建的剖切线创建剖视图。

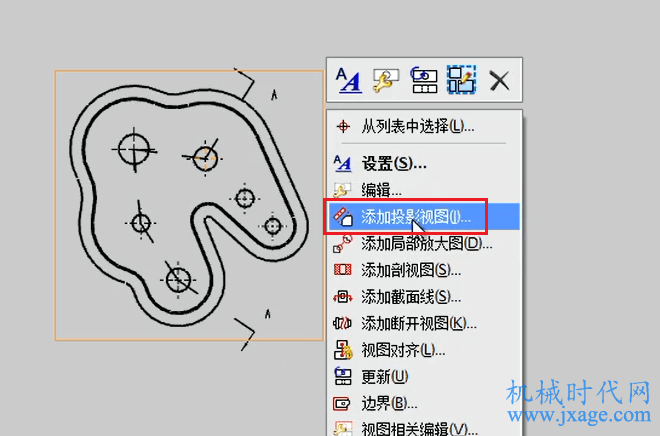

4.添加一个投影视图。

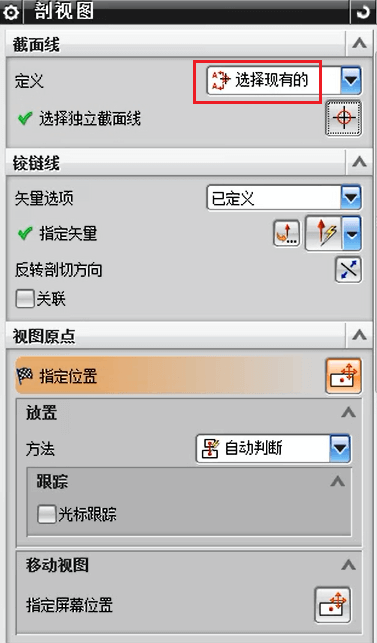

在下图的定义栏里选择“选择现有的”,然后选择上一步创建的剖切线。

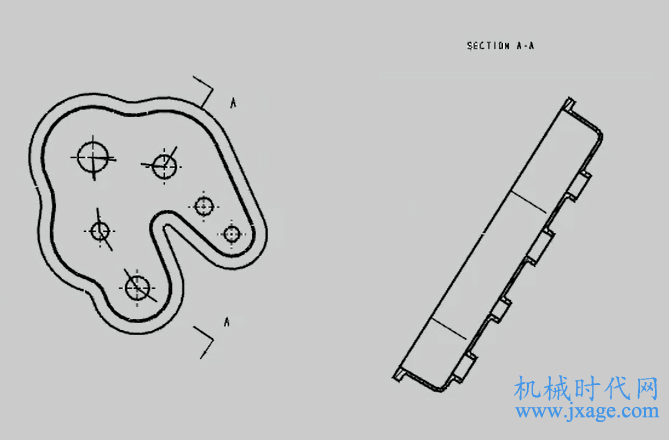

将视图移动到合适的位置即可。

是不是很简单?
