NX制图(6):工程图模块之如何创建局部放大图

剖视图方便我们察看到模型的内部构造,而局部放大图便于我们直观了解模型的局部微小的细节,它在机械制图中也发挥着非常重要的作用。

方法:

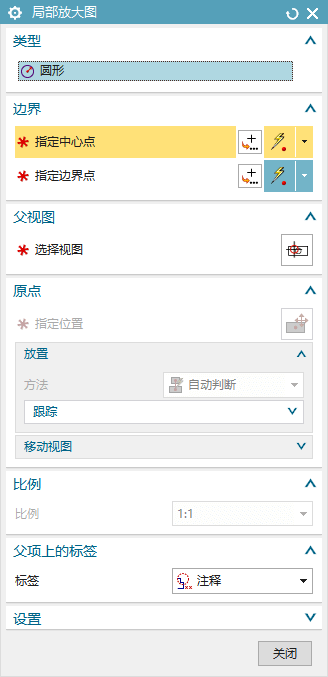

1.首先我们进入制图模块,点击【局部放大图】命令,弹出下面的窗口。局部放大图的边界类型分文圆形和矩形两种。

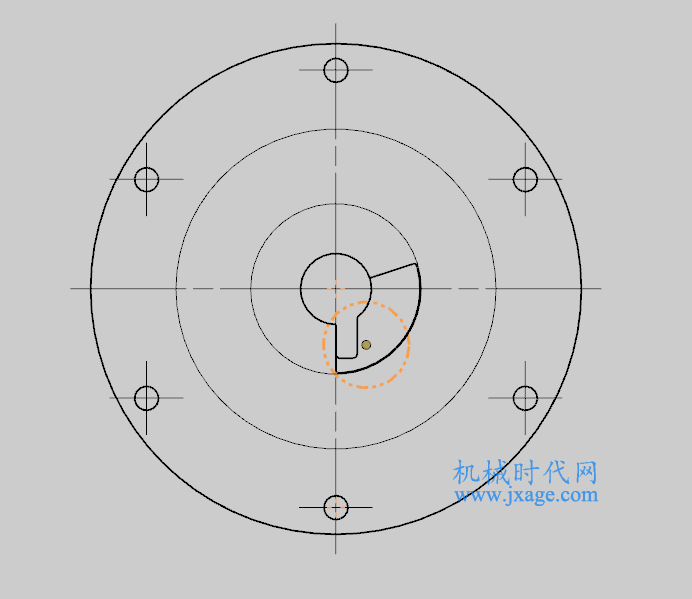

我们以常用的圆形为例,首先指定一个中心点,如下图所示,然后通过鼠标调整圆形边界的大小。

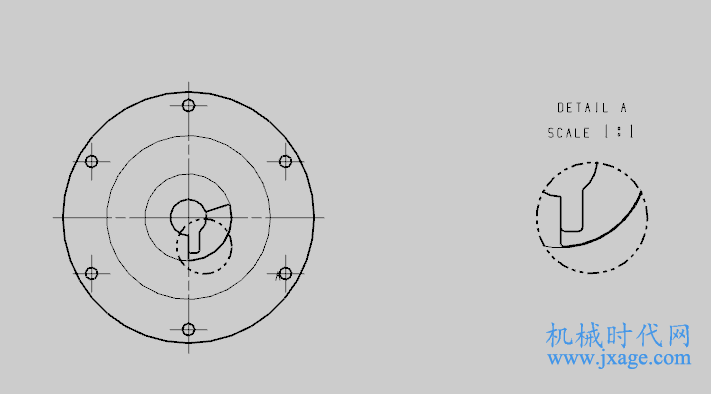

点击鼠标左键确定,将局部放大图移动到合适的位置即可。

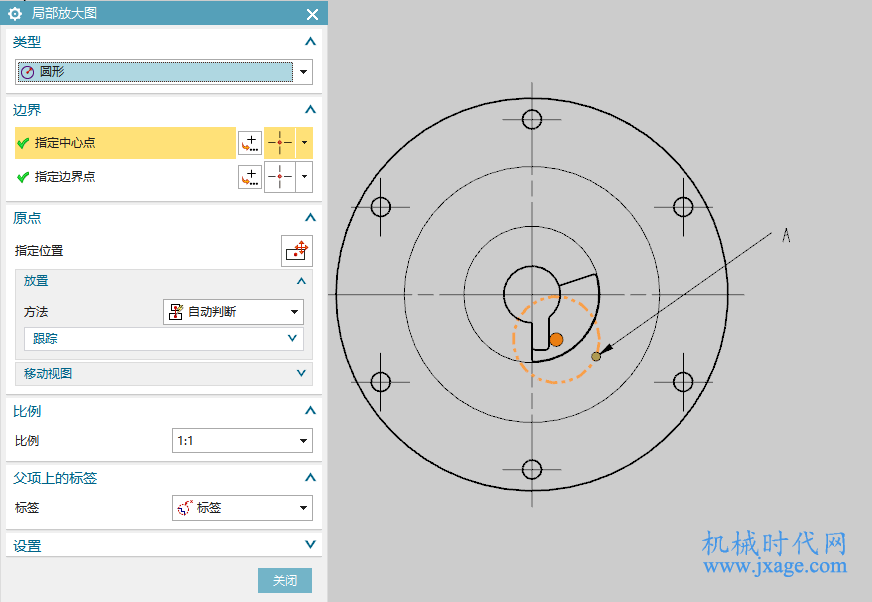

2.设置局部放大图的比例和标签的形式,如下图所示。

3.我们可以对标签进行相应的设置,选择标签鼠标右击选择“设置”,如下图所示。

对标签进行相应的设置。

4.完成。
