NX制图（9）：工程图模块之创建展开的点和角度剖视图

展开的点和角度剖是指通过指定点和角度来实现展开零件的剖视图。角度只能在0~180或者0~-180范围内。

以下面的例子简单进行介绍。

方法：

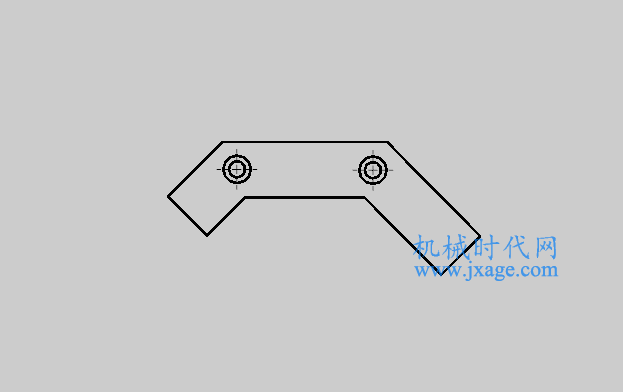

1.首先我们插入如下图所示的基本视图。

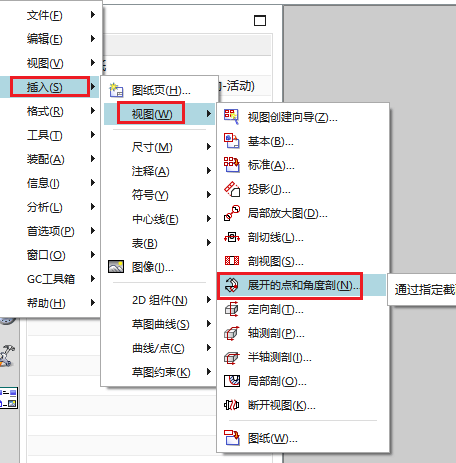

2.点击【插入】-【视图】-【展开的点和角度剖】命令，如下图所示。

弹出下面的窗口。

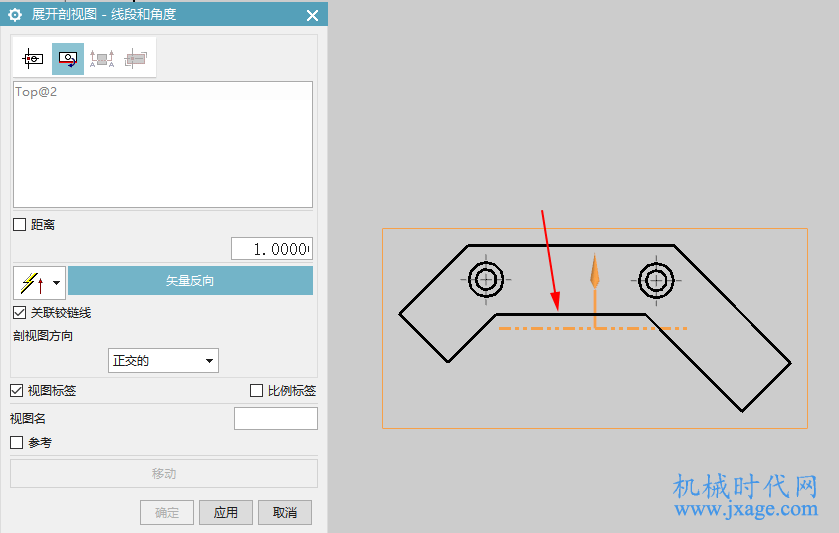

1）首先我们选择插入的基本视图作为父视图，然后选择下图红色箭头所指的边作为铰链线的方向，如下图所示。

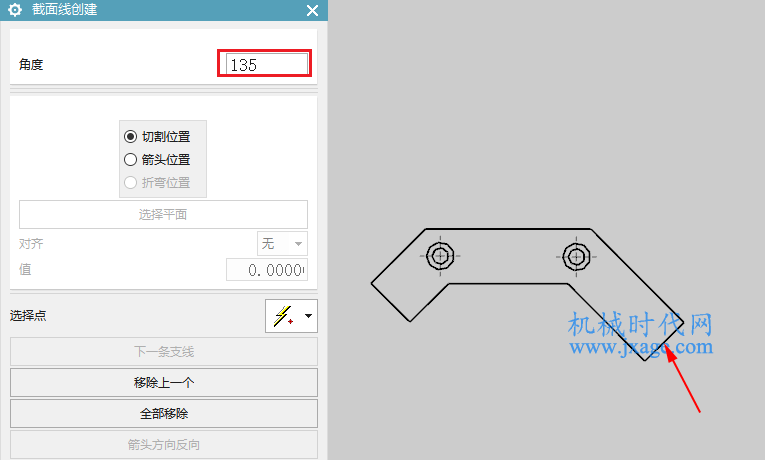

2）通过鼠标点击箭头所指的边的中点，并输入角度135°按回车确定，如下图所示。

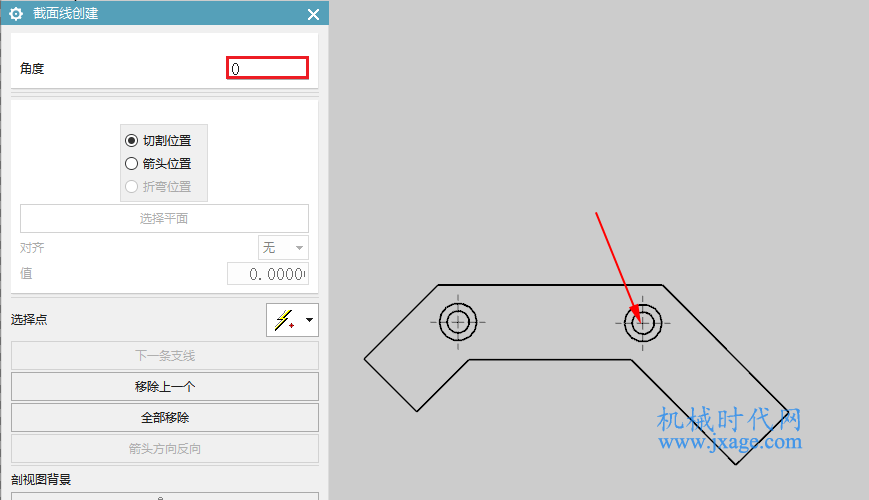

3）使用鼠标选择红色箭头所指的点，输入角度0按回车确定。

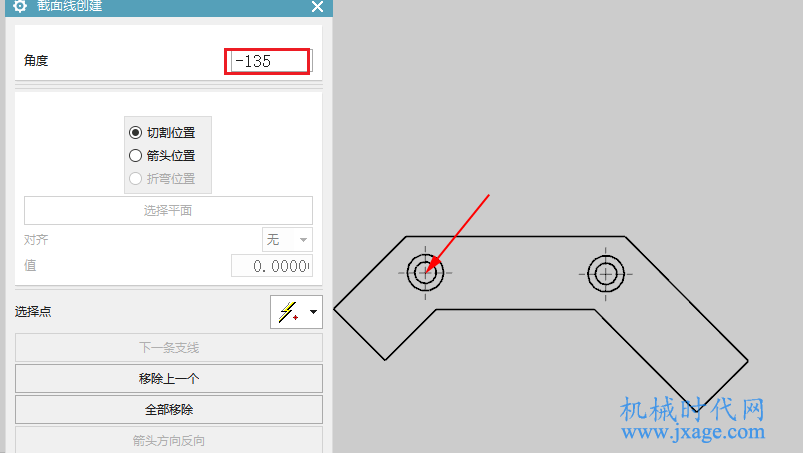

4）使用鼠标选择红色箭头所指的点，输入角度-135°按回车确定。选择窗口中的“箭头位置”选项，如下图所示。

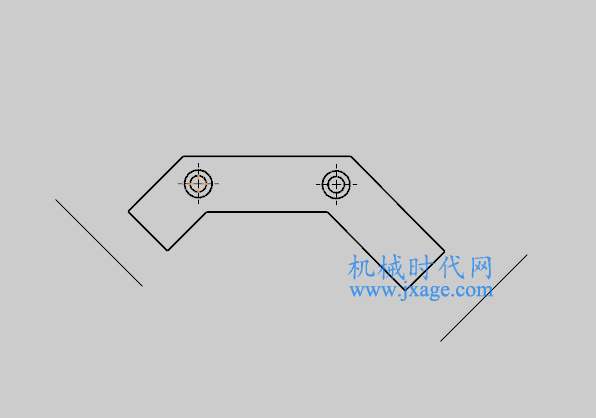

使用鼠标依次在下面的两个位置点击。

5）将剖视图移动到合适的位置完成。
