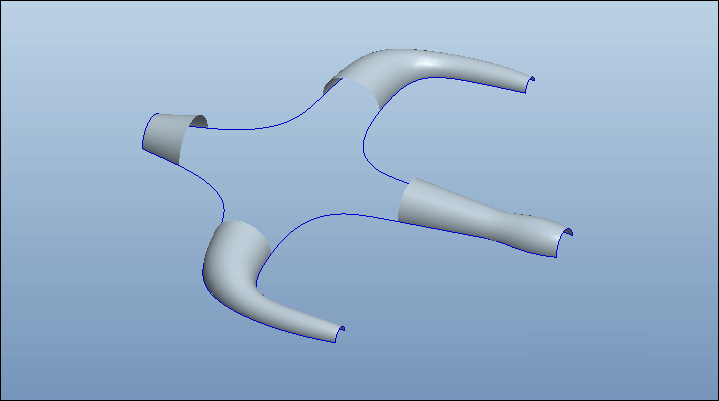

下图是模型的初始状态。

Proe曲面建模(24):补面-图片1

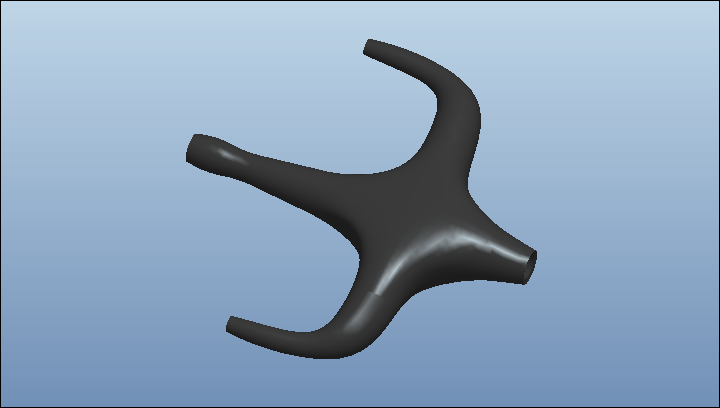

下图是完成后的模型。

Proe曲面建模(24):补面-图片2

文章模型下载模型

方法:

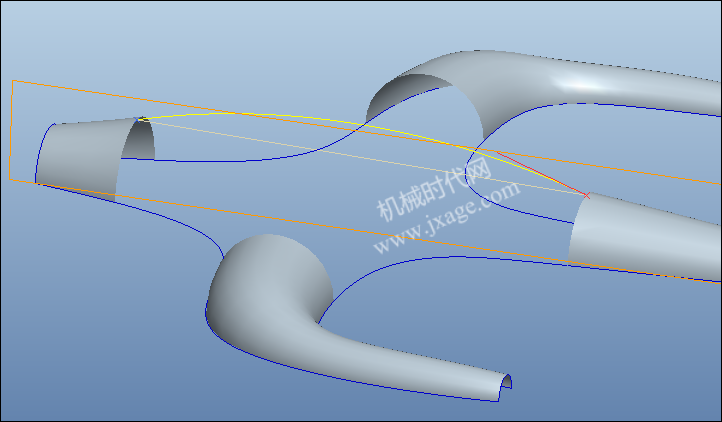

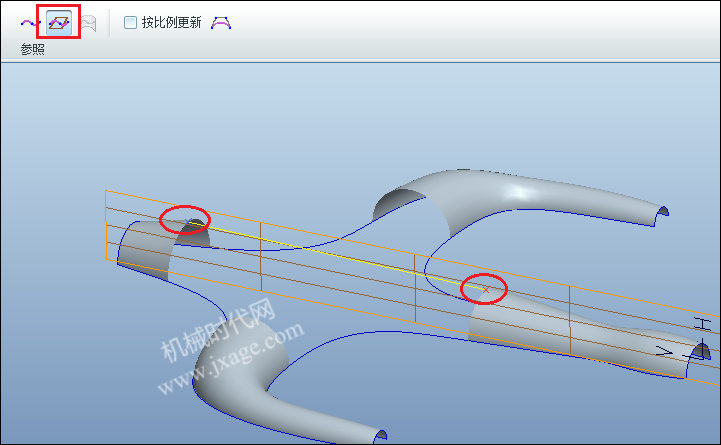

1.点击【造型】,进入造型环境,点击曲线按钮,曲线类型选择在平面上的曲线,即下图红色方框所示,按住shift键点击下图红色圆圈的位置。

Proe曲面建模(24):补面-图片3

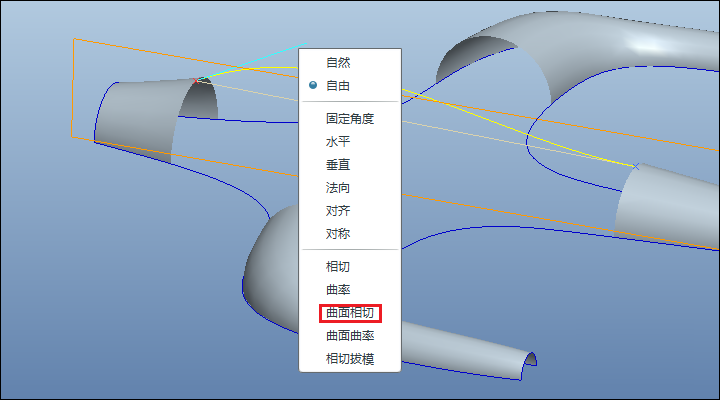

按住下图设置曲线两端的约束条件为曲面相切。

Proe曲面建模(24):补面-图片4

完成后如下图。

Proe曲面建模(24):补面-图片5

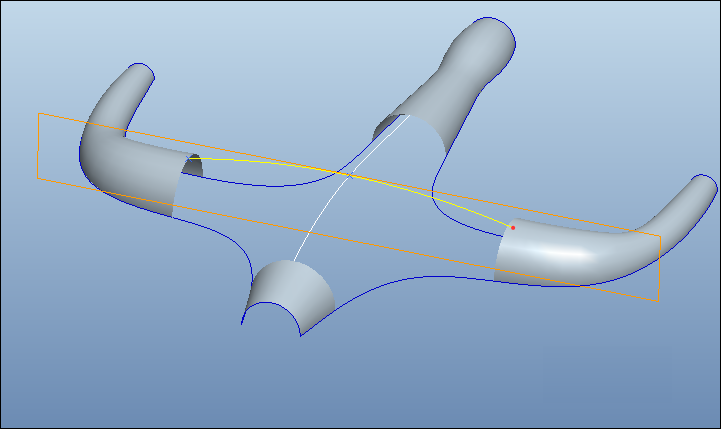

2.切换活动平面,即下面的基准平面,采用上面的方法创建下图所示的曲线。注意这个曲线的由三个点组成,中间的点与上一步的曲线相交。

Proe曲面建模(24):补面-图片6

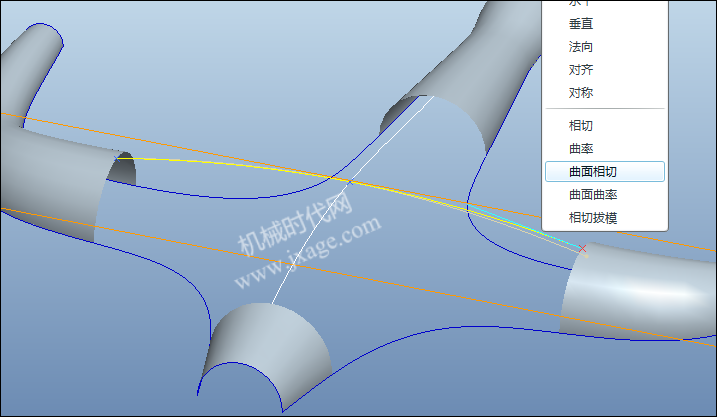

设置曲线两端的约束条件。

Proe曲面建模(24):补面-图片7

完成。

Proe曲面建模(24):补面-图片8

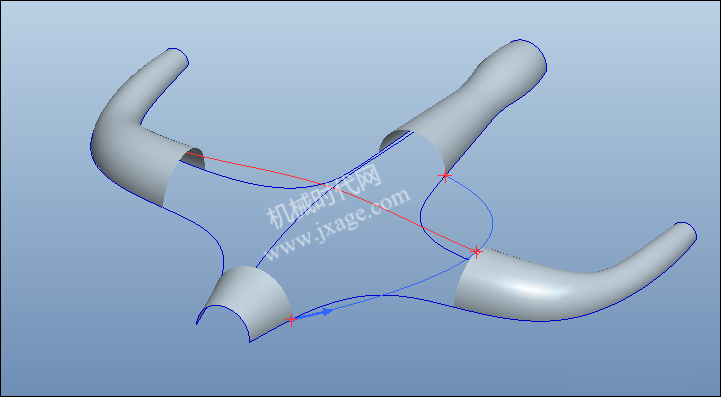

3.退出造型环境。点击【曲线】-【通过点】-【完成】,选择下图所示的三个点,创建一条曲线。

Proe曲面建模(24):补面-图片9

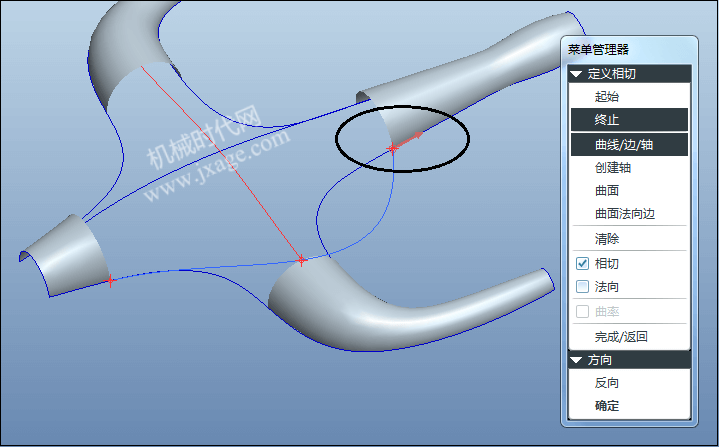

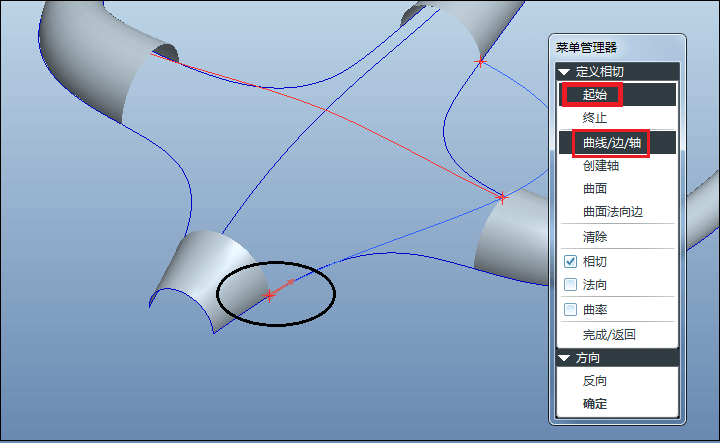

设置曲线的起始端和终止端与边相切。

Proe曲面建模(24):补面-图片10

Proe曲面建模(24):补面-图片11

完成。

Proe曲面建模(24):补面-图片12

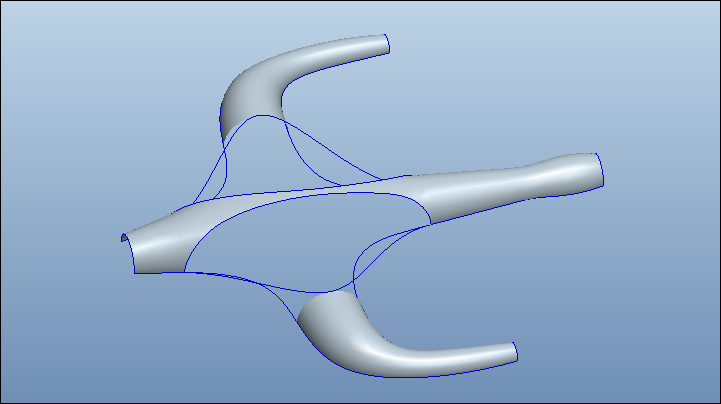

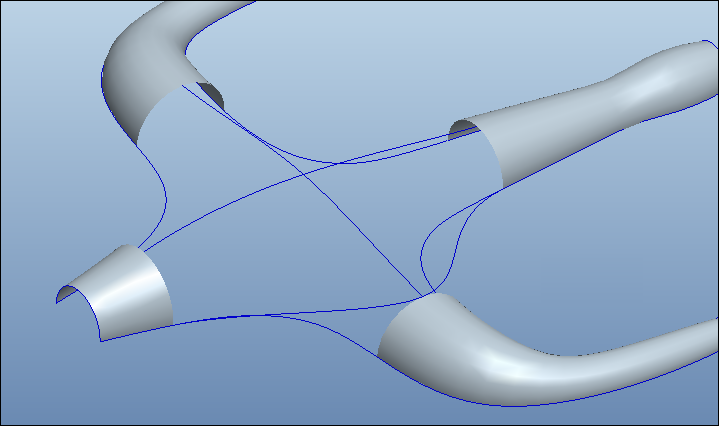

4.再次创建一个曲线,如下图所示。

Proe曲面建模(24):补面-图片13

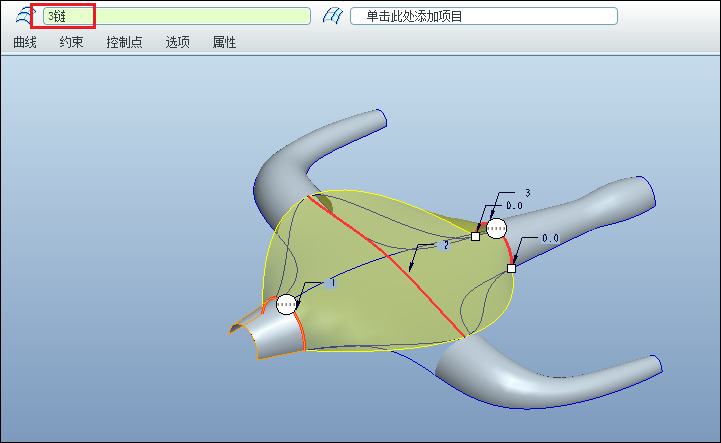

5.点击【边界混合】,选择下图所示的三条边作为第一方向的边界。

Proe曲面建模(24):补面-图片14

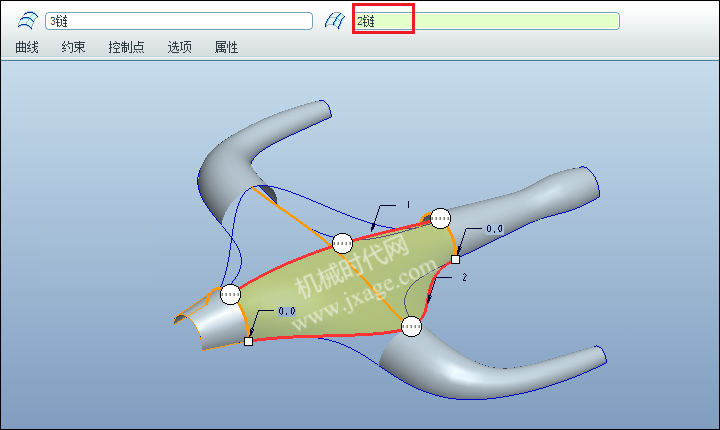

选择下图所示的两个边作为第二方向。

Proe曲面建模(24):补面-图片15

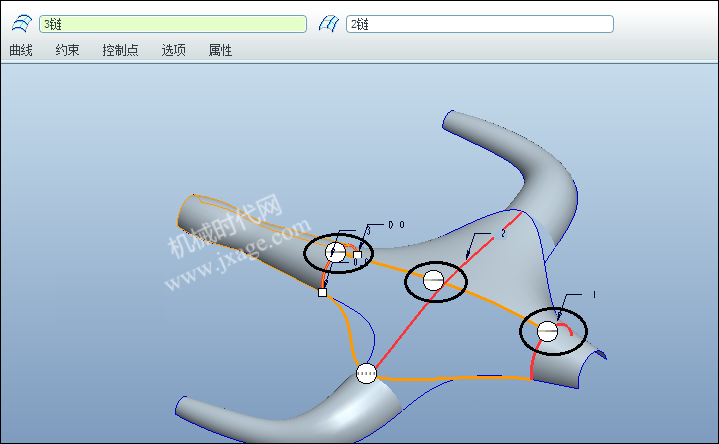

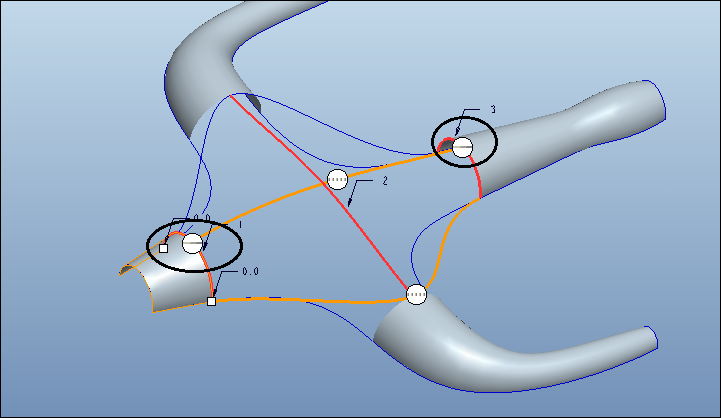

设置相切约束,如下图黑色圆圈所示。

Proe曲面建模(24):补面-图片16

6.点击【边界混合】,所选的边界与上一步相同,注意设置三个边界的约束条件为相切。

Proe曲面建模(24):补面-图片17

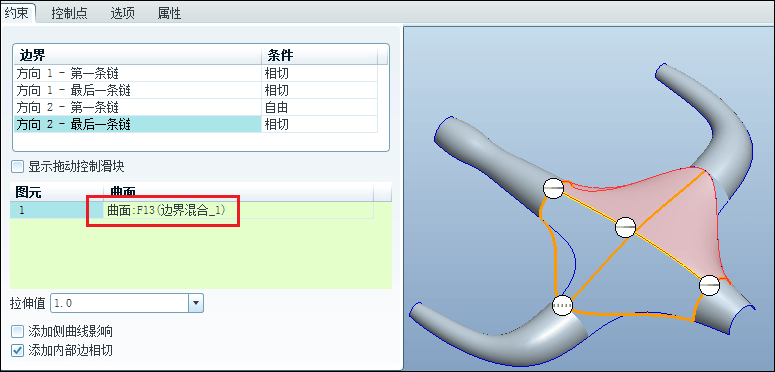

若命令失败很大的可能是虽然设置了边界条件,但是没有指定相应的参照。点击【约束】,确认是否指定了参照。

Proe曲面建模(24):补面-图片18

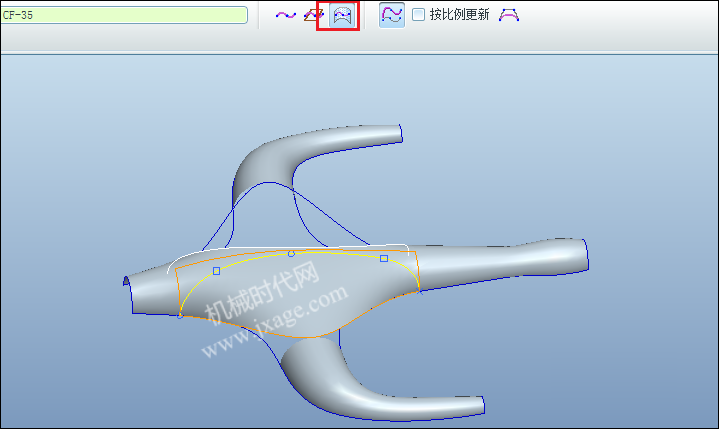

7.点击造型按钮,再次进入造型环境。点击曲线,类型选择在曲面上的曲线,即下图红色方框所示。点击【参照】,选择上一步的边界混合作,按照shift键,选择下面5个点。我们需啊哟对曲线进行进一步的编辑。

Proe曲面建模(24):补面-图片19

最终结果如下。

Proe曲面建模(24):补面-图片20

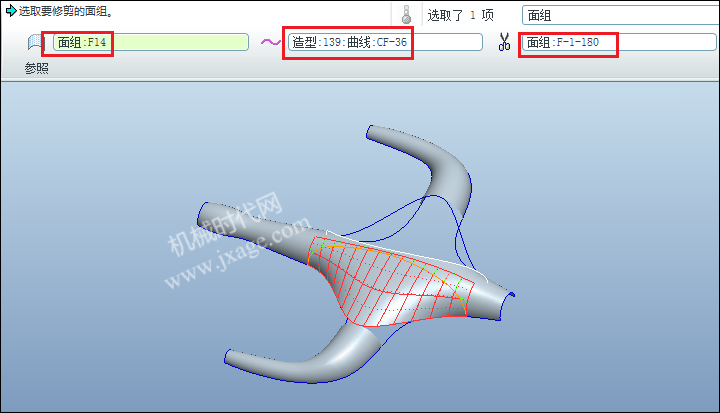

8.在造型环境中点击修剪曲面,按照下图所示进行设置。

Proe曲面建模(24):补面-图片21

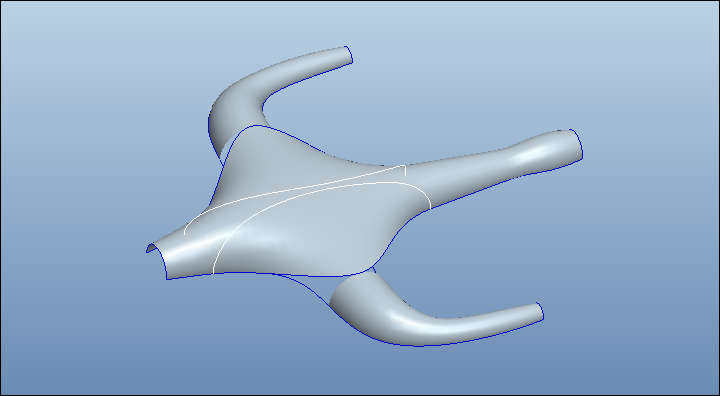

修剪完成。

Proe曲面建模(24):补面-图片22

9.退出造型环境。点击边界混合,按照下图进行设置。第一方向选择三个边,第二方向选择两个边,设置相应的边界条件,如下图所示。注意设置垂直约束时,点击【约束】,选择DTM1作为参照。再次点击边界混合创建另一个曲面。

Proe曲面建模(24):补面-图片23

10.将曲面进行合并。

Proe曲面建模(24):补面-图片24

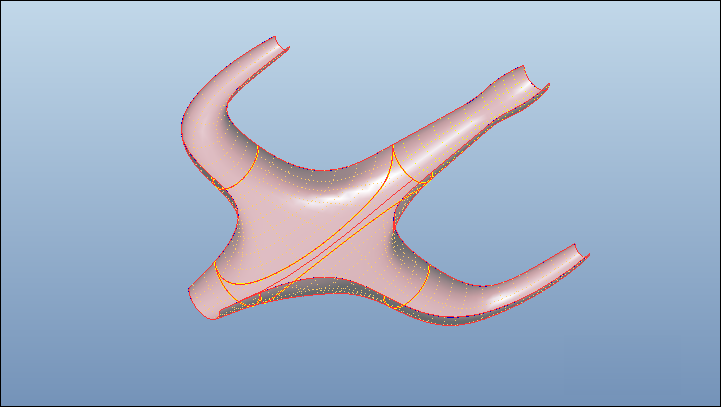

11.镜像并合并。

Proe曲面建模(24):补面-图片25

12.完成。

Proe曲面建模(24):补面-图片26

模型下载:

此处为隐藏的内容
注册登录后,方可查看
