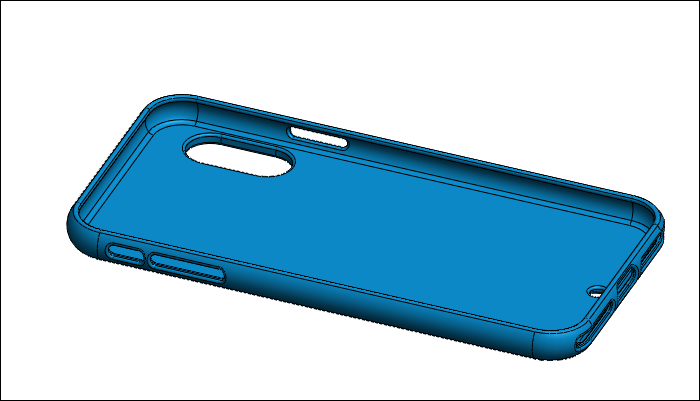

最终结果如下图所示。

SolidWorks建模练习(34):手机壳-图片1

方法:

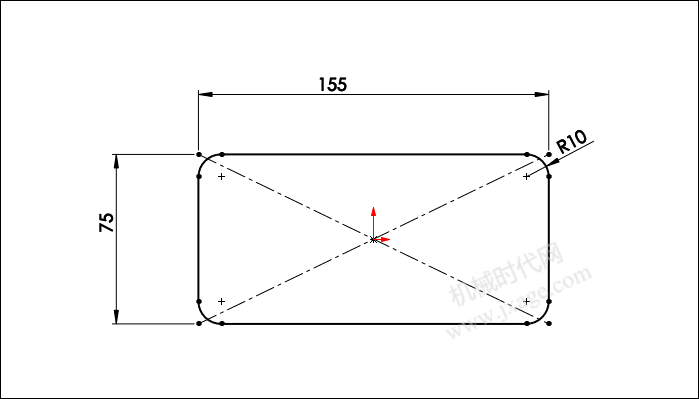

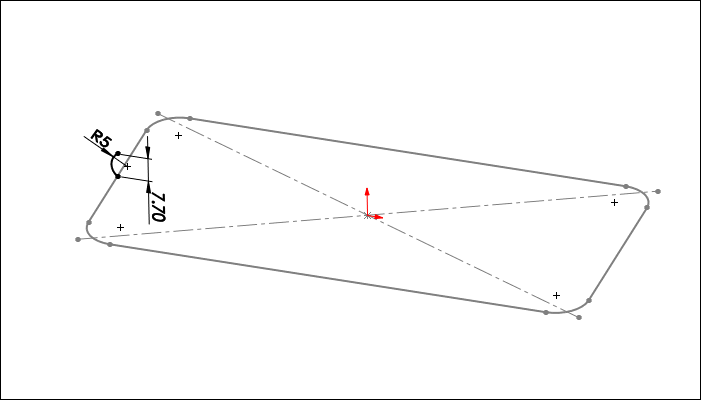

1.首先我们在上视基准面绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片2

2.在前视基准面绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片3

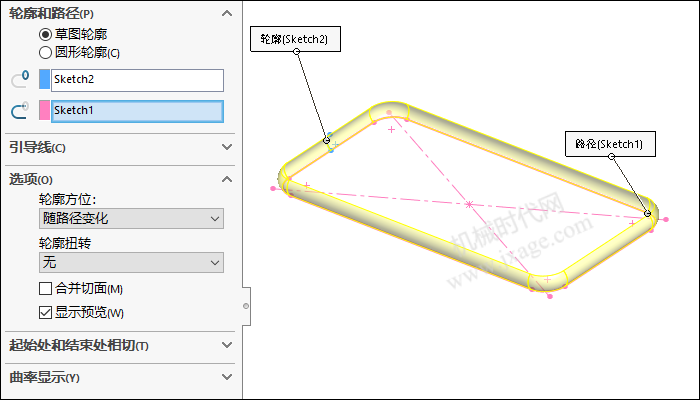

3.点击“插入”-“曲面”-“扫描曲面”,选择草图1作为扫描的路径,草绘2作为扫描的轮廓,如下图所示。

SolidWorks建模练习(34):手机壳-图片4

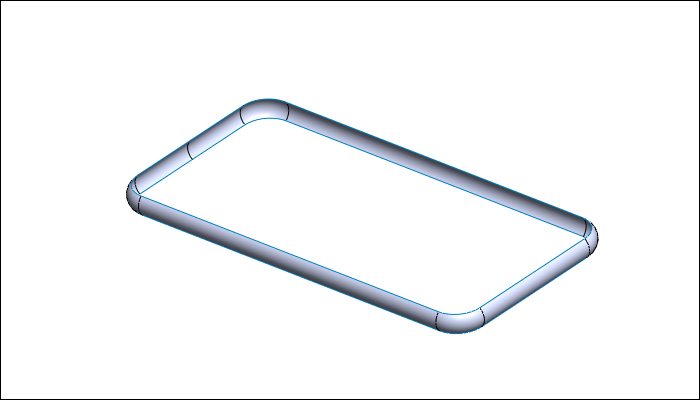

扫描完成。

SolidWorks建模练习(34):手机壳-图片5

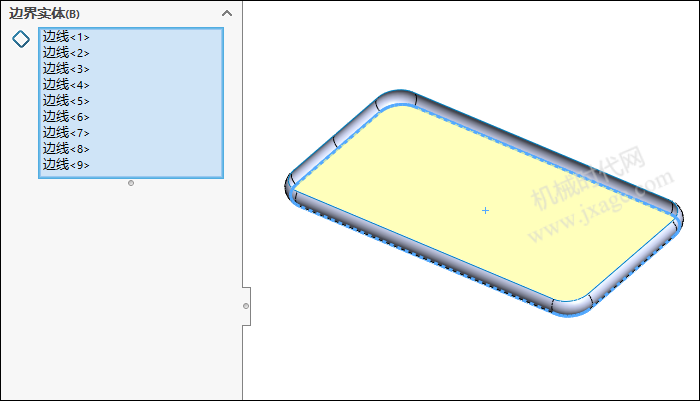

4.点击“插入”-“曲面”-“平面区域”,依次选择下面的蓝色边线,创建出黄色的平面。

SolidWorks建模练习(34):手机壳-图片6

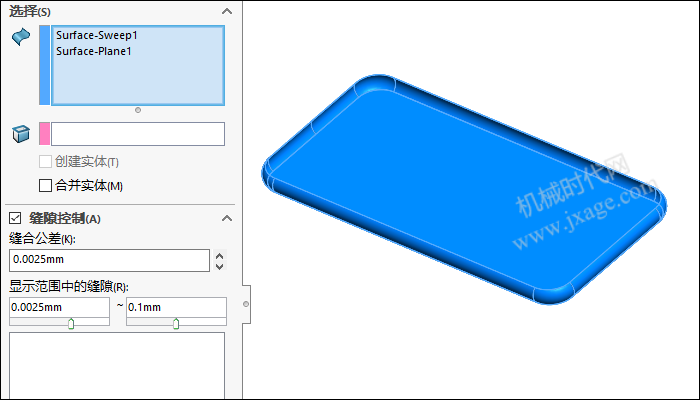

5.点击“插入”-“曲面”-“缝合曲面”,将步骤3和步骤4两个曲面进行缝合。

SolidWorks建模练习(34):手机壳-图片7

6.在前视基准面绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片8

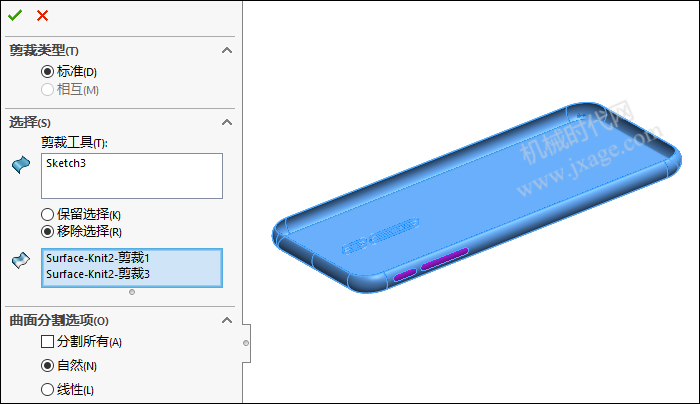

7.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,裁剪工具选择步骤6创建的草图,按照下图进行设置,将紫色部分的曲面进行移除。

SolidWorks建模练习(34):手机壳-图片9

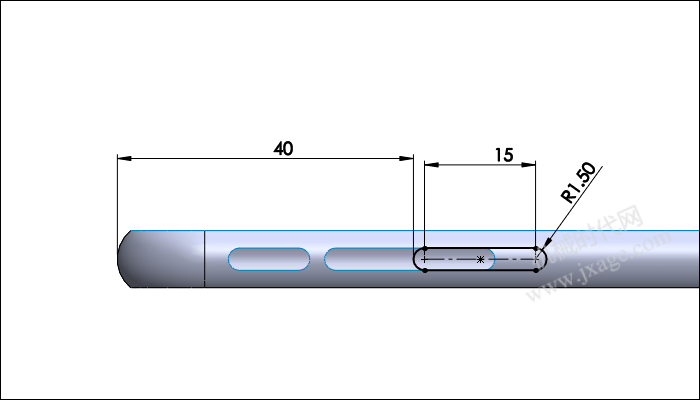

8.在前视基准面绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片10

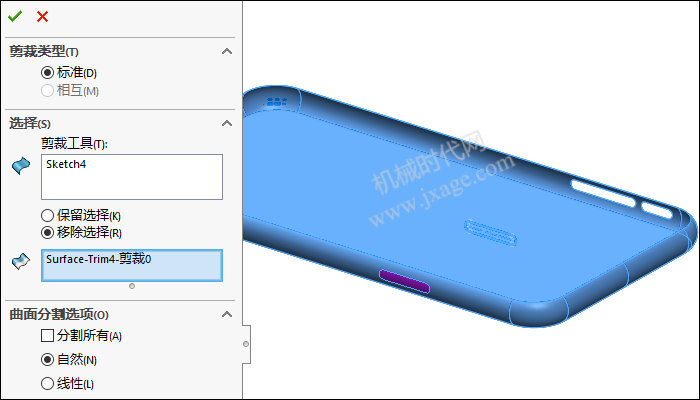

9.再次点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,裁剪工具选择步骤8创建的草图,按照下图进行设置,将紫色部分的曲面进行移除。

SolidWorks建模练习(34):手机壳-图片11

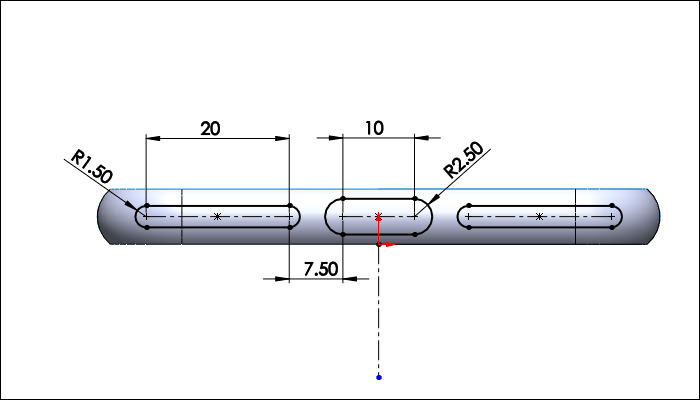

10.在右视基准面绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片12

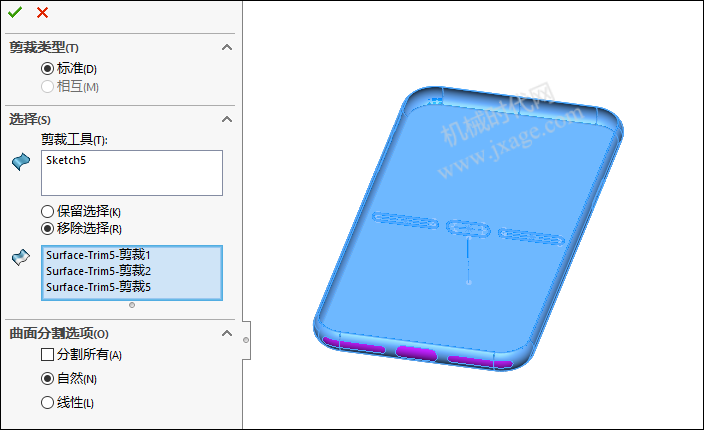

11.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,裁剪工具选择步骤10创建的草图,按照下图进行设置,移除下图紫色的曲面。

SolidWorks建模练习(34):手机壳-图片13

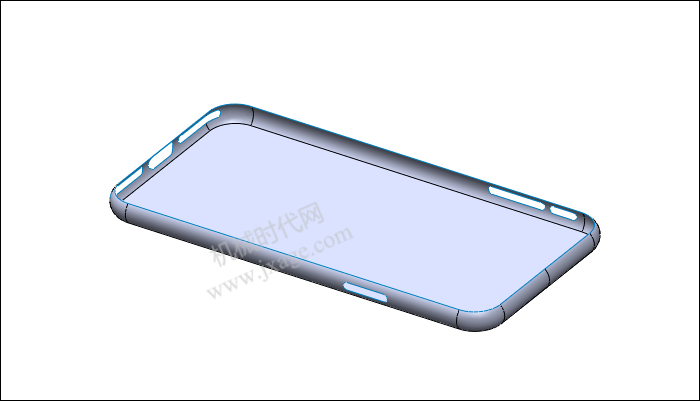

完成。

SolidWorks建模练习(34):手机壳-图片14

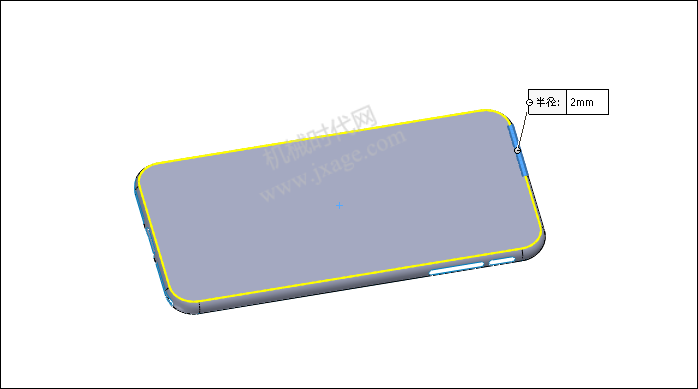

12.倒圆角。

SolidWorks建模练习(34):手机壳-图片15

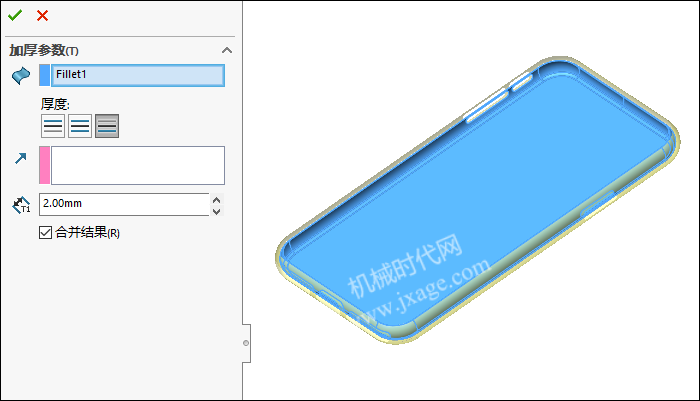

13.点击“插入”-“凸台/基体”-“加厚”,设置厚度值为2mm。

SolidWorks建模练习(34):手机壳-图片16

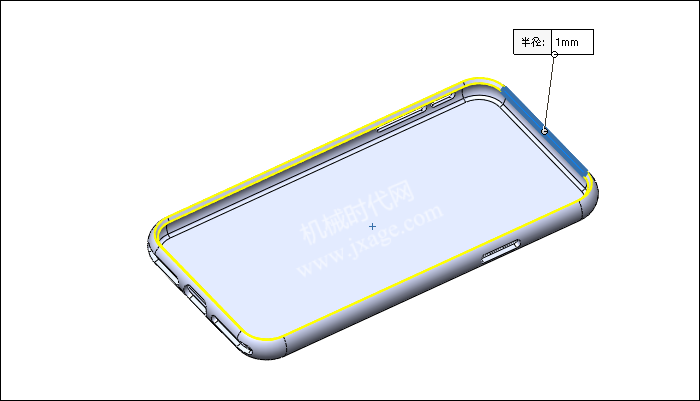

14.倒圆角。

SolidWorks建模练习(34):手机壳-图片17

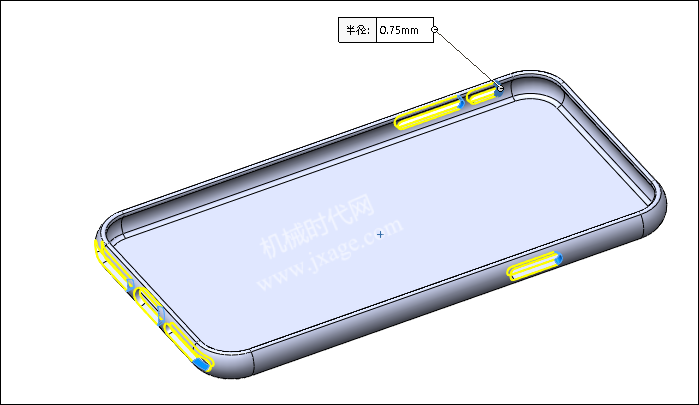

15.倒圆角。

SolidWorks建模练习(34):手机壳-图片18

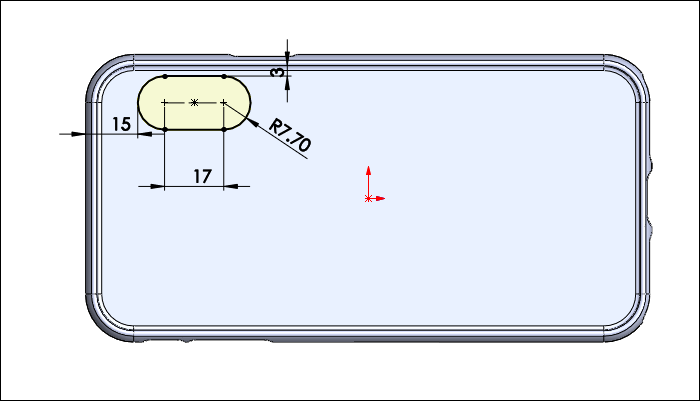

16.点击拉伸切除,在平面上绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片19

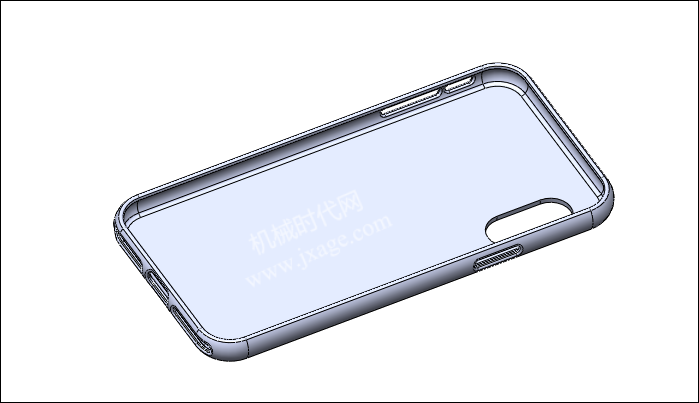

拉伸切除完成。

SolidWorks建模练习(34):手机壳-图片20

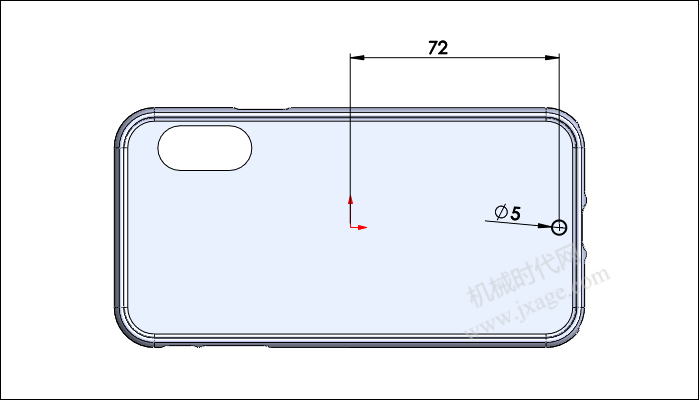

17.点击拉伸切除,在平面上绘制如下图所示的草图。

SolidWorks建模练习(34):手机壳-图片21

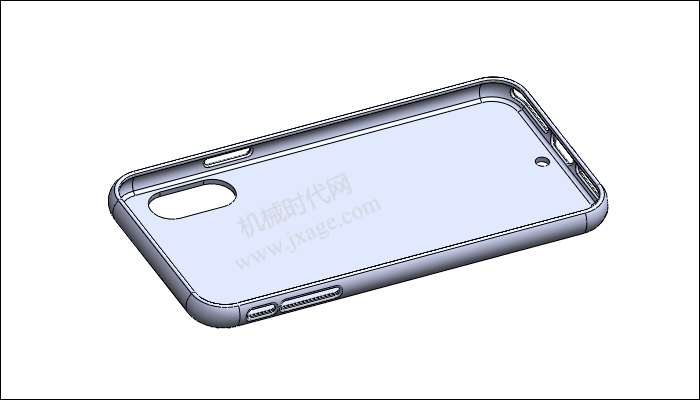

拉伸切除完成。

SolidWorks建模练习(34):手机壳-图片22

18.倒圆角。

SolidWorks建模练习(34):手机壳-图片23

19.完成。

SolidWorks建模练习(34):手机壳-图片24
