Creo曲面建模(42):手机壳

  • 2,192 次阅读
  • 阅读模式

最终结果如下图所示。

文章末尾下载模型

方法:

1.首先我们在TOP基准面绘制如下图所示的草图。

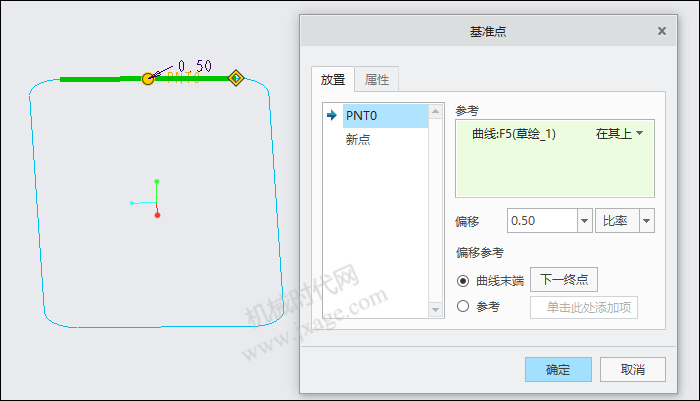

2.创建如下图所示的基准点。

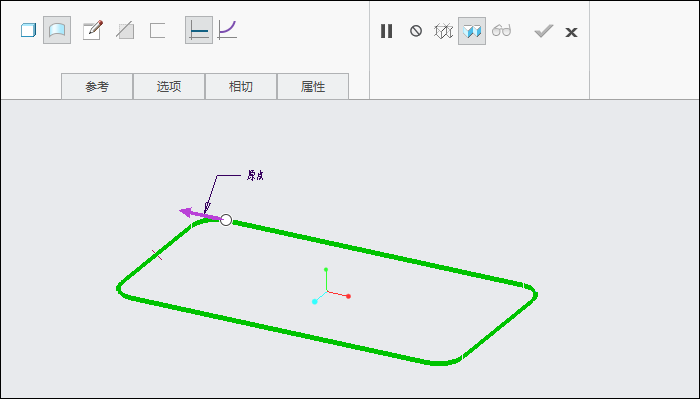

3.点击扫描,类型选择曲面,选择步骤1创建的草图作为扫描的轨迹,如下图所示。

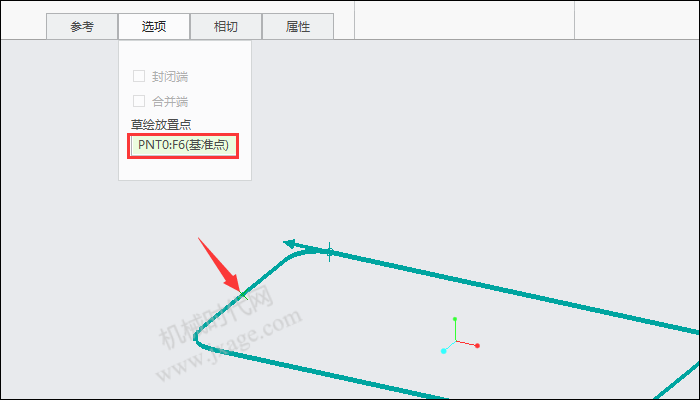

点击选项,将草绘放置点设置为步骤2创建的基准点。

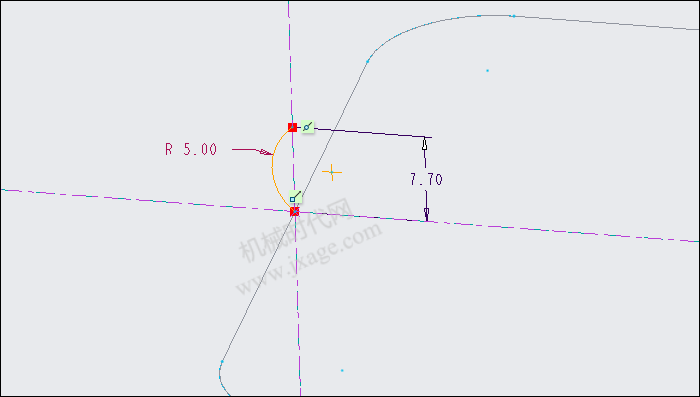

进入草绘环境,绘制如下图所示的草图作为扫描的轮廓。

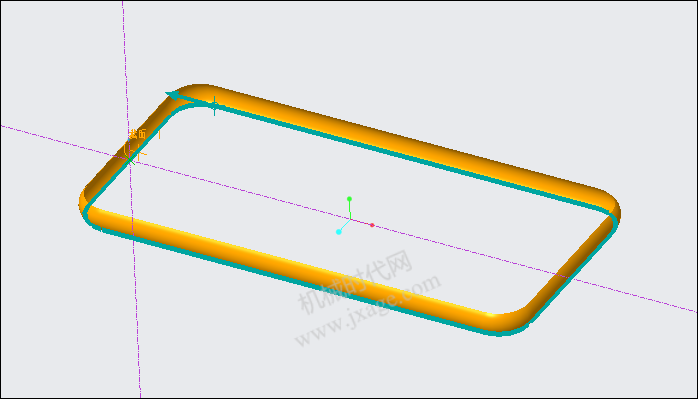

点击勾号,完成扫描特征的创建。

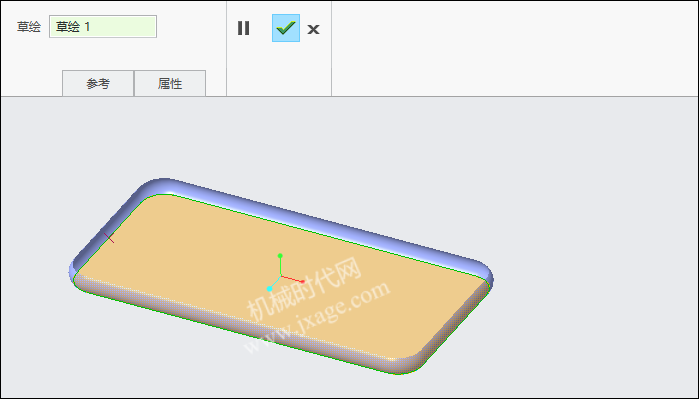

4.点击填充按钮,选择步骤1创建的草图,创建出如下图所示的平面。

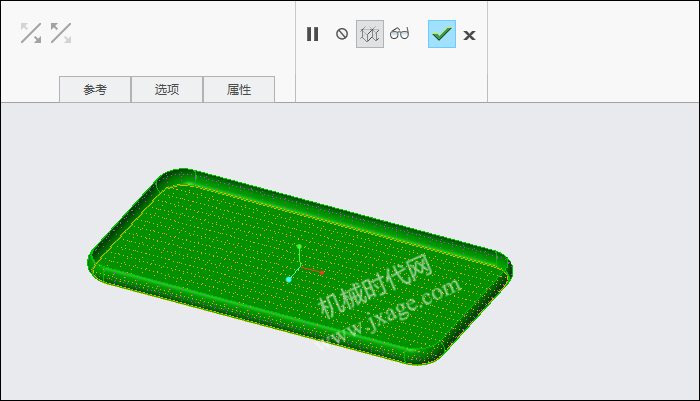

5.选择下图所示的两个曲面,点击“合并”,将曲面进行合并。

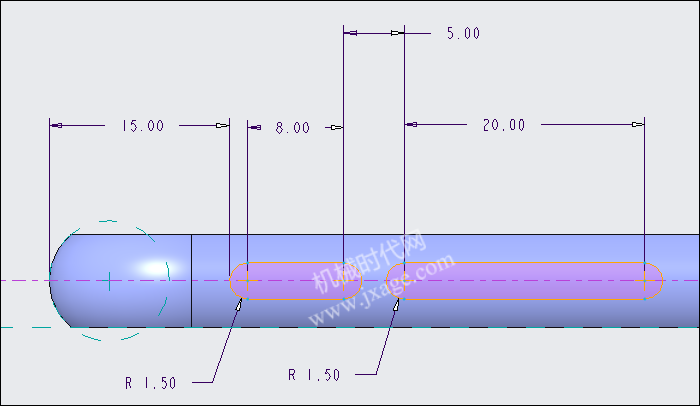

6.在FRONT基准平面绘制如下图所示的草图。

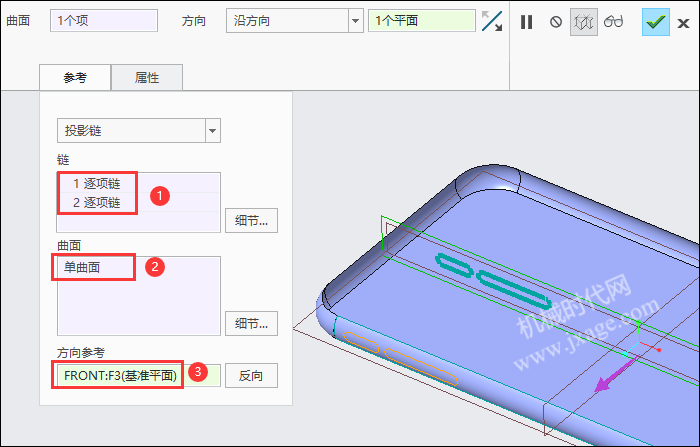

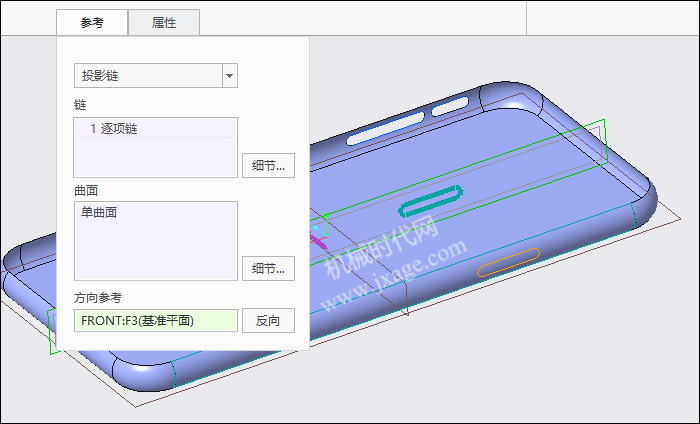

7.点击投影,链选择上一步创建的草图,曲面选择下图所示的侧面,方向参考选择FRONT平面,将草图投影到手机壳侧面上。

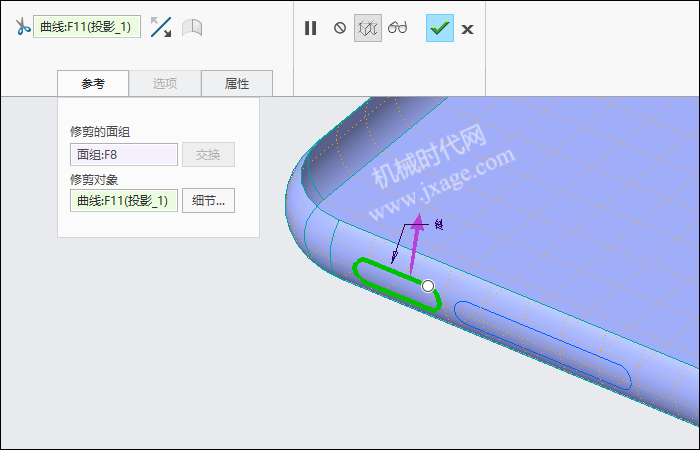

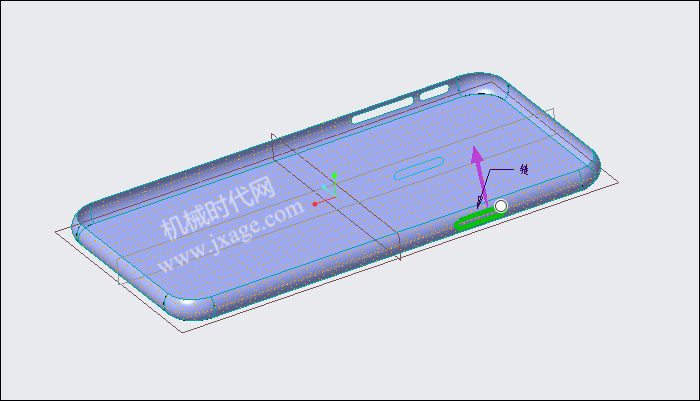

8.选择下图所示的曲面,然后点击“修剪”,选择下面的绿色草绘曲线作为修剪对象,如下图所示,点击勾号完成。

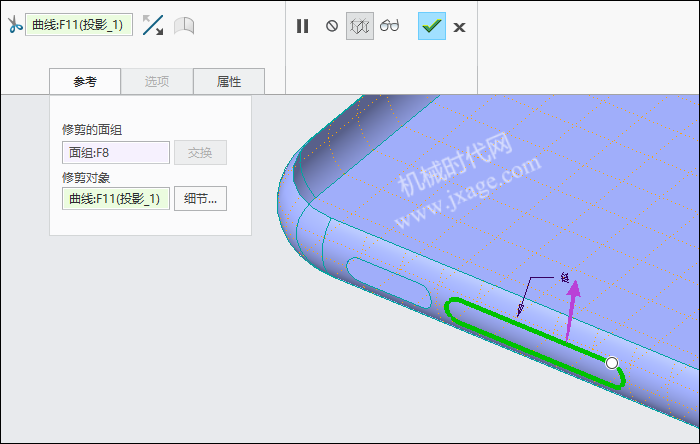

9.选择下图所示的曲面,然后点击“修剪”,选择下面的绿色草绘曲线作为修剪对象,如下图所示,点击勾号完成。

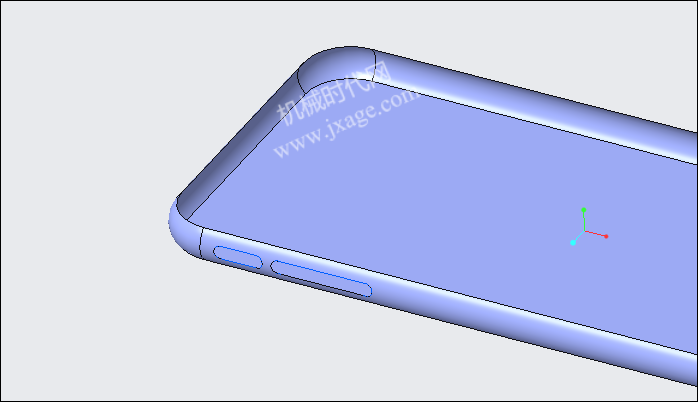

修剪完成。

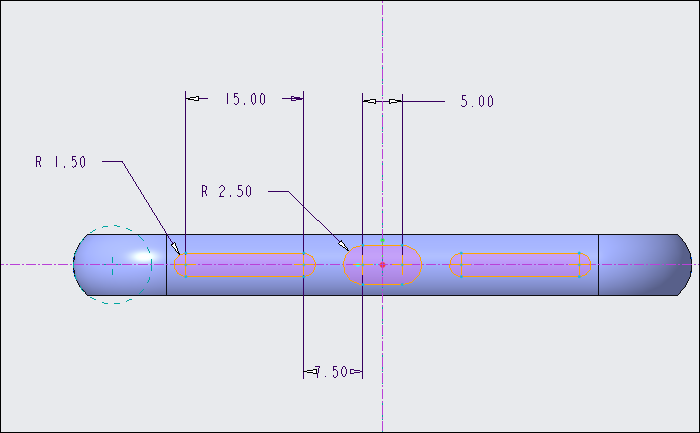

10.在FRONT基准平面绘制如下图所示的草图。

11.将上一步的草图投影到手机壳侧面。方法同步骤7。

12.修剪曲面。方法通步骤8。

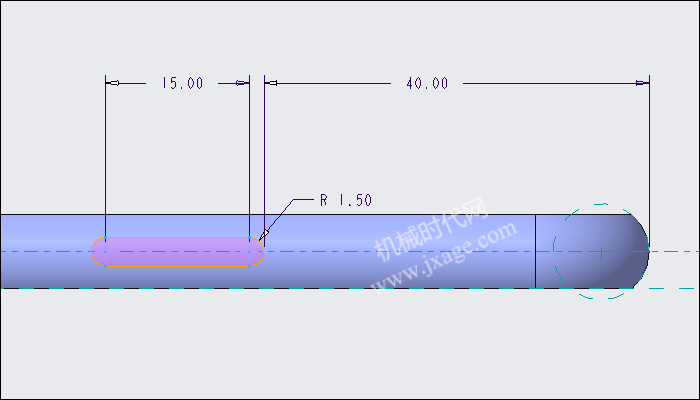

13.在RIGHT平面绘制如下图所示的草图。

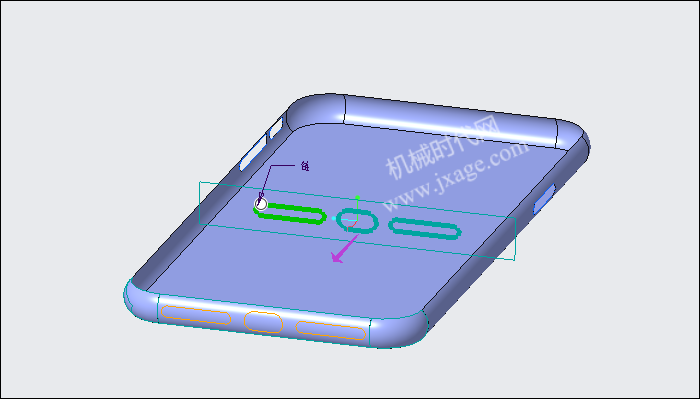

14.将上一步创建的草图投影到手机壳底部侧面。

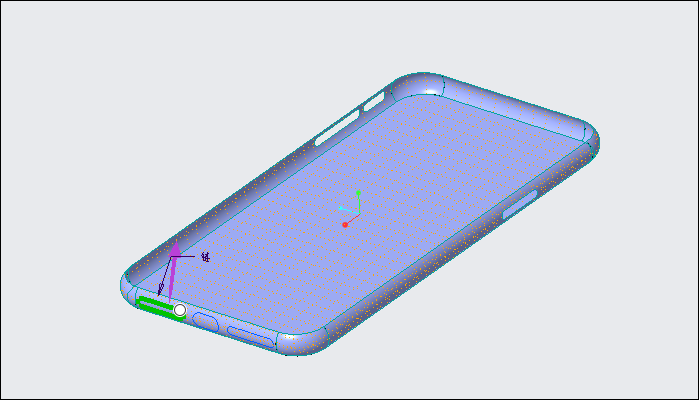

15.修剪曲面。

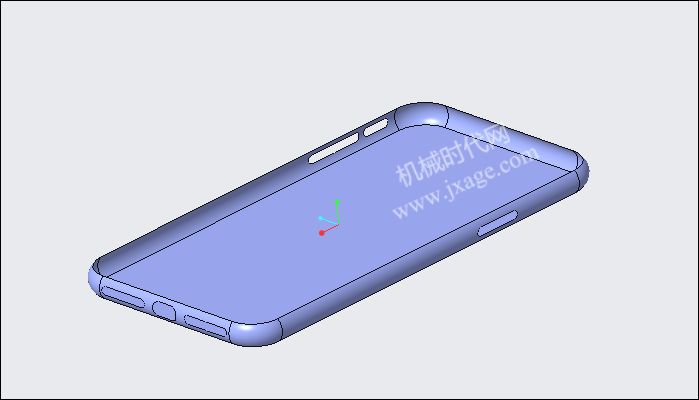

全部修剪完成如下图所示。

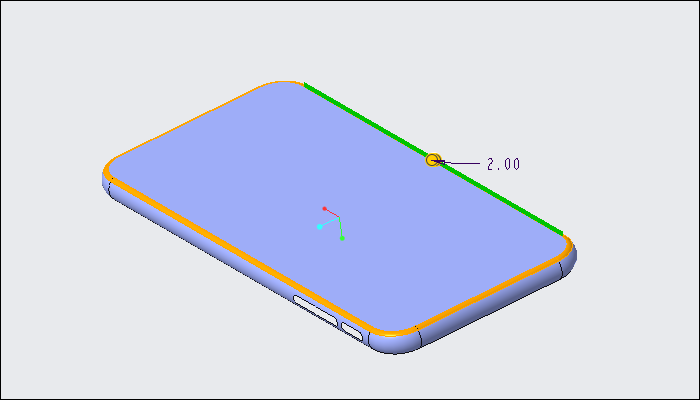

16.倒圆角。

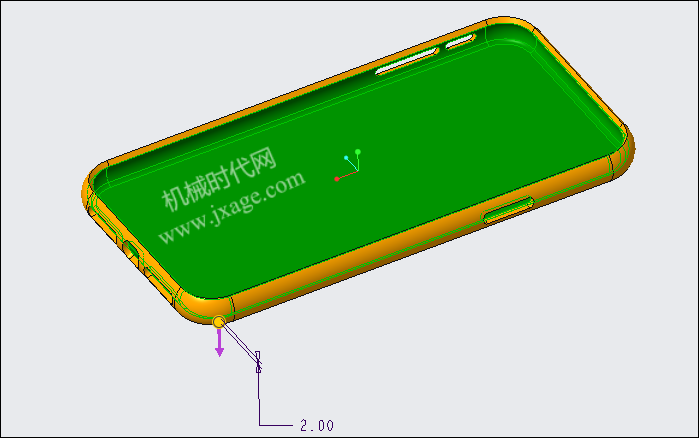

17.加厚曲面,厚度值为2mm,如下图所示。

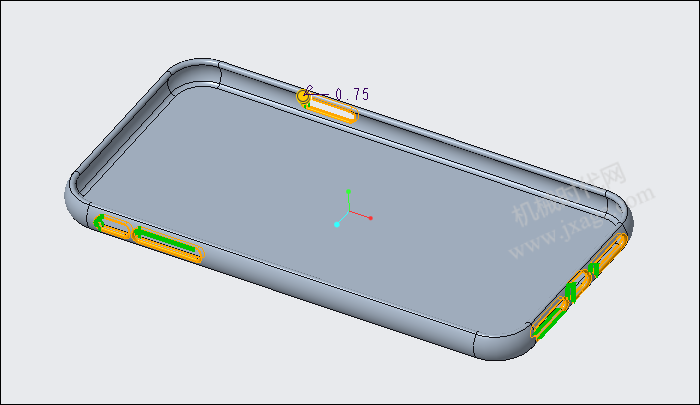

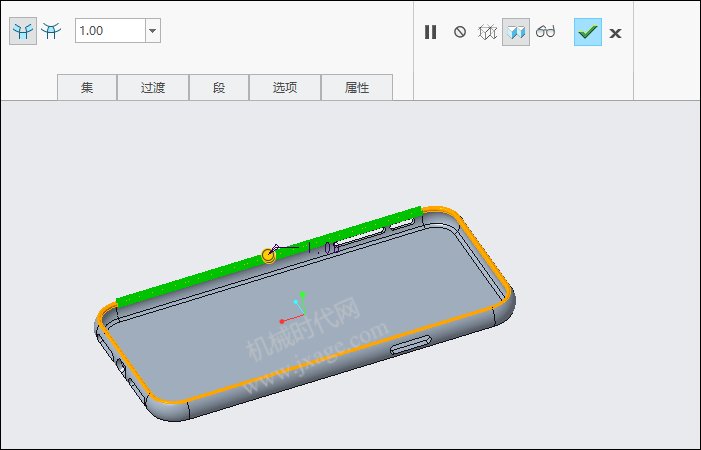

18.倒圆角。

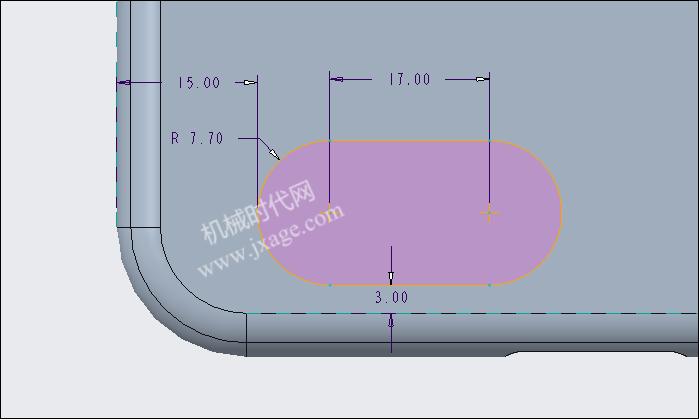

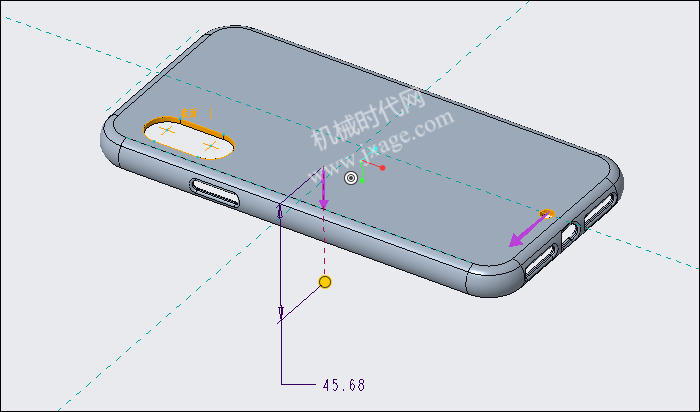

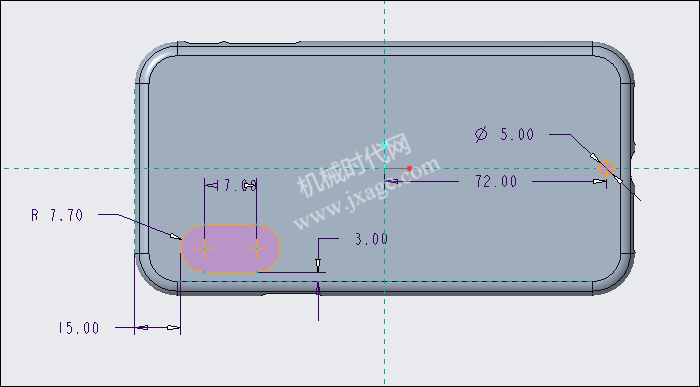

19.点击拉伸按钮,点击切除材料,在模型底部绘制如下图所示的草图。

点击勾号完成。

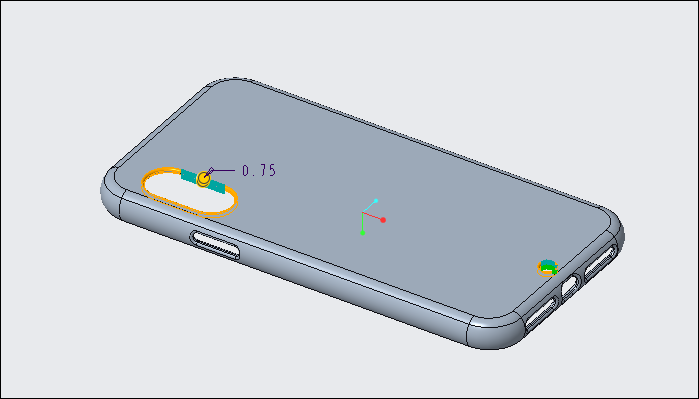

20.倒圆角。

21.完成。
