Creo三维建模(57):线圈

  • 1,405 次阅读
  • 阅读模式

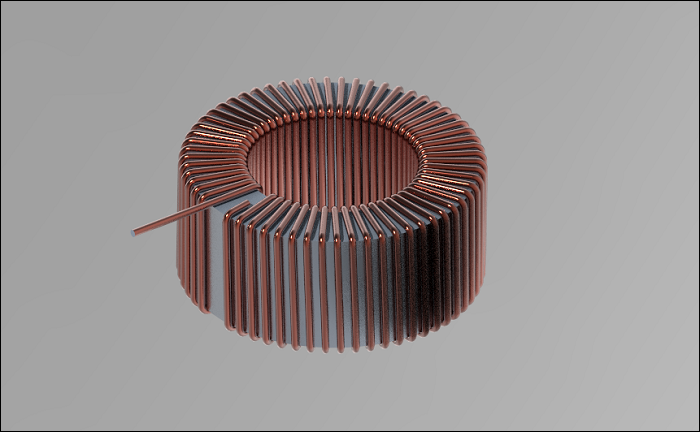

最终结果如下图所示:

文章末尾下载模型

方法:

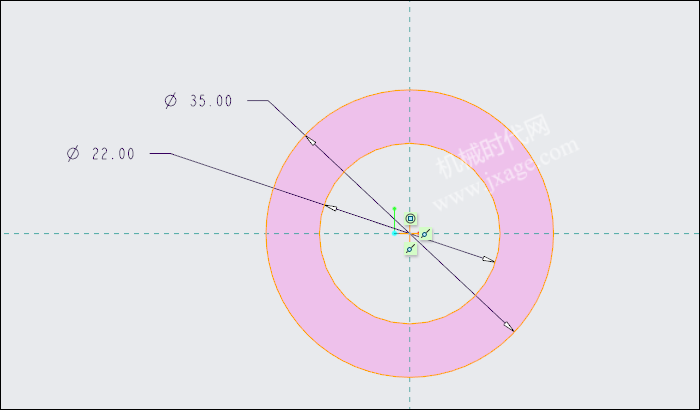

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

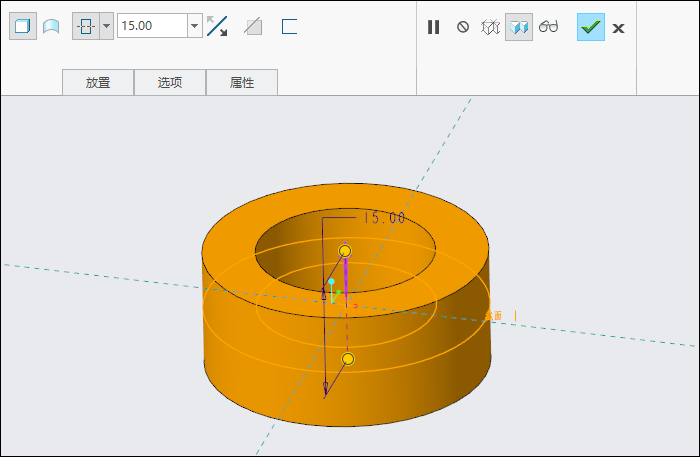

设置两侧对称拉伸,设置拉伸深度为15mm。

2.选中模型的所有面,依次点击“复制”和“粘贴”,如下图所示,点击勾号完成。

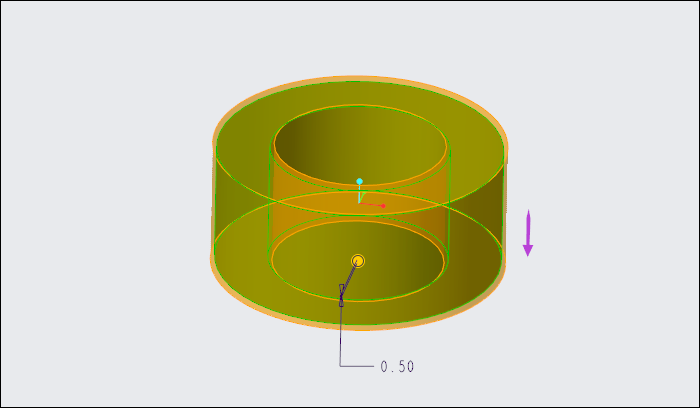

3.点击偏移按钮,对复制曲面进行偏移,向外偏移距离为0.5mm,如下图所示。

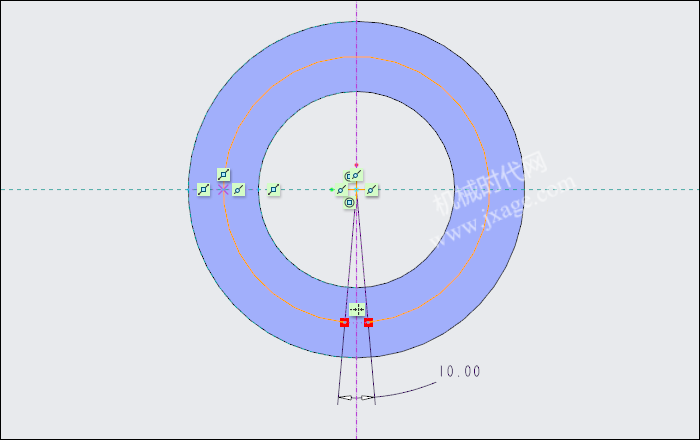

4.点击草绘,在FRONT平面绘制如下图所示的草图。

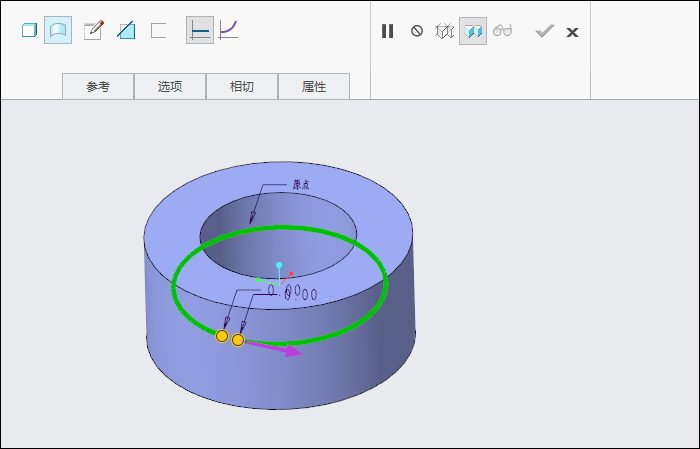

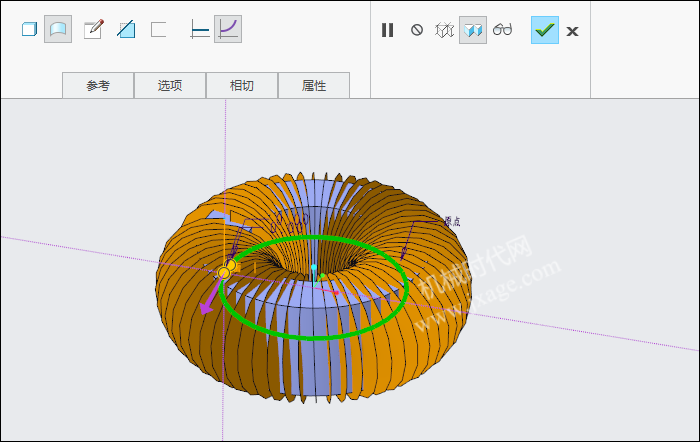

5.点击扫描,选择上一步创建的草绘作为扫描的路径,如下图所示。

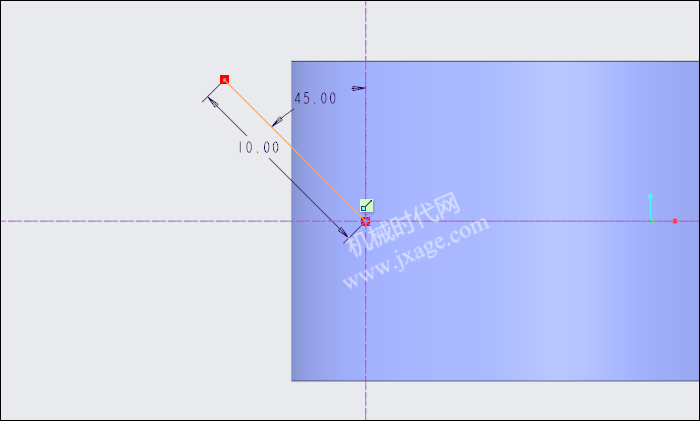

进入草绘环境,绘制如下图所示的草图作为扫描的截面。

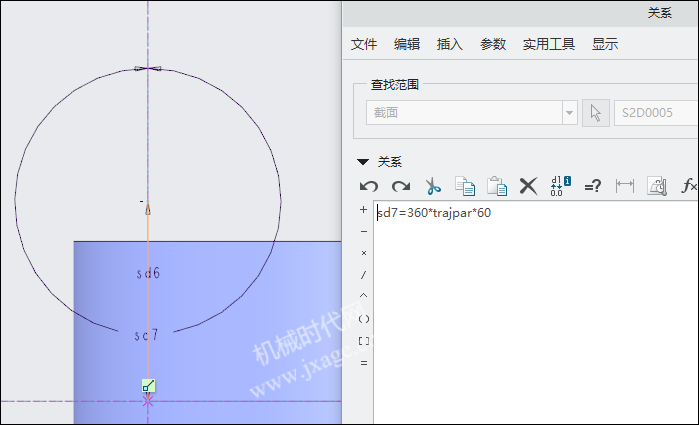

点击“工具”-“关系”,为角度尺寸添加如下所示的关系:

sd7=360*trajpar*60

点击勾号完成。

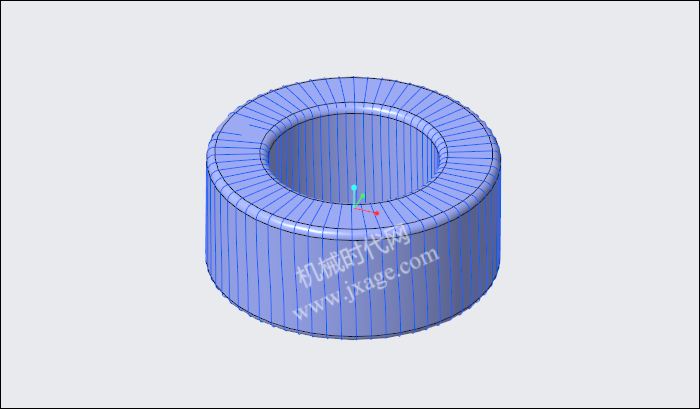

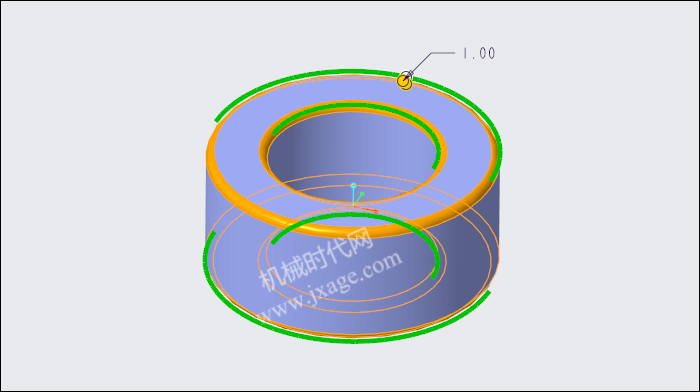

6.倒圆角。

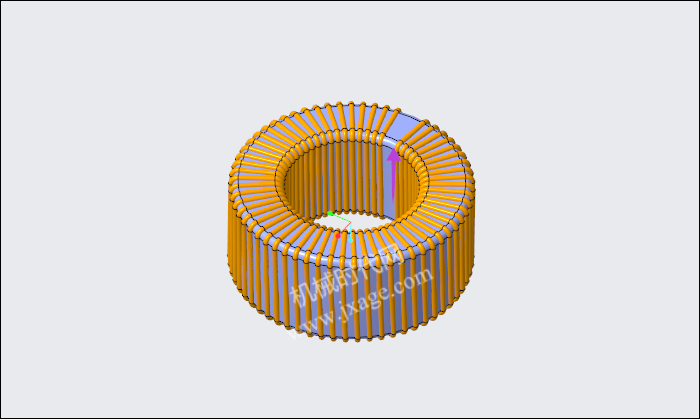

7.选中上一步的扫描曲面和步骤3的偏移曲面,点击“相交”,如下图所示。

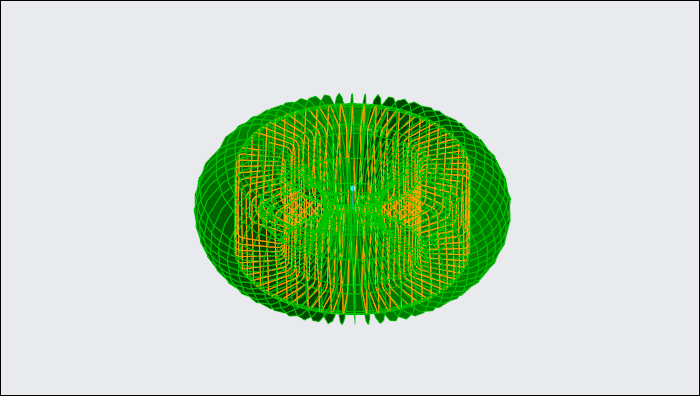

创建出如下图所示的相交曲线。

8.点击扫描,选择上一步创建的相交曲线作为扫描的路径。

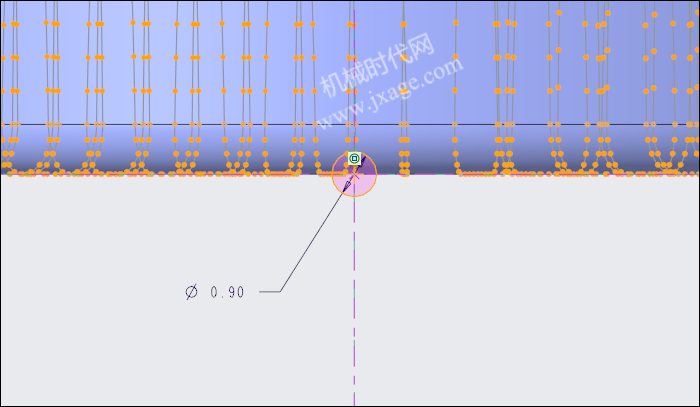

进入草绘环境,绘制一个直径为0.9mm的圆,如下图所示。

点击勾号完成。

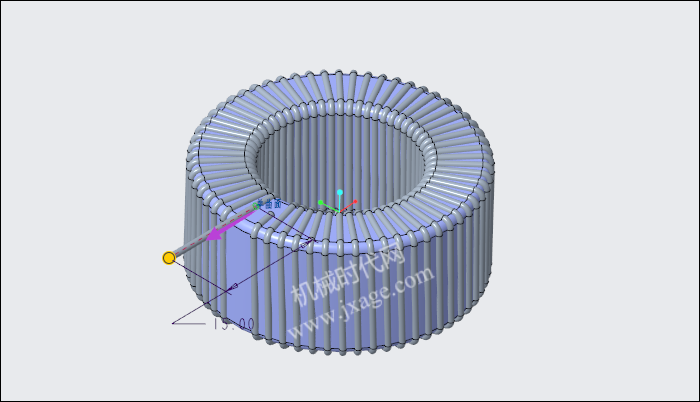

9.对上一步的扫描实体的端面进行偏移。点击“柔性建模”-“偏移”,对扫描实体的端面偏移15mm,如下图所示。

10.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
