SolidWorks建模练习(59):异型管

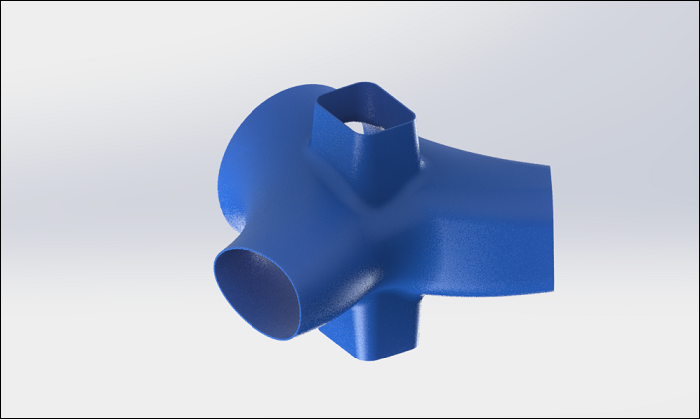

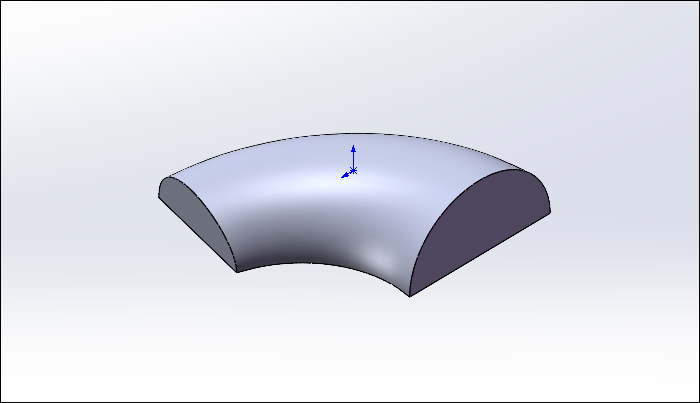

最终结果如下图所示:

文章末尾下载模型

方法:

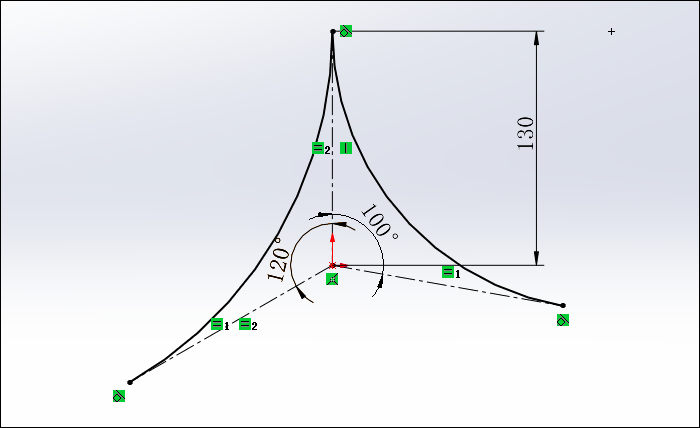

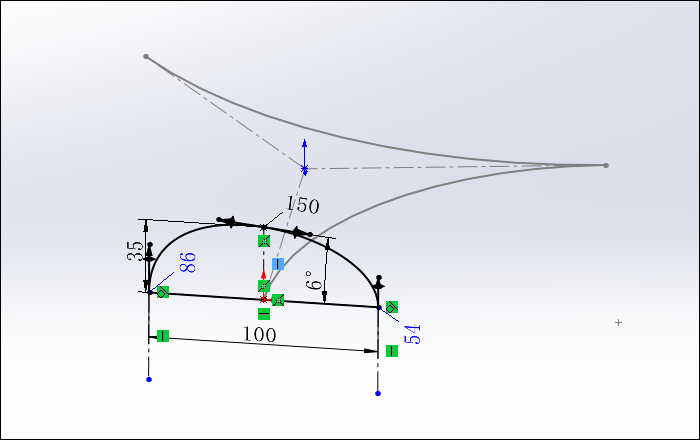

1.点击草图绘制,在上视基准面上绘制如下图所示的草图。

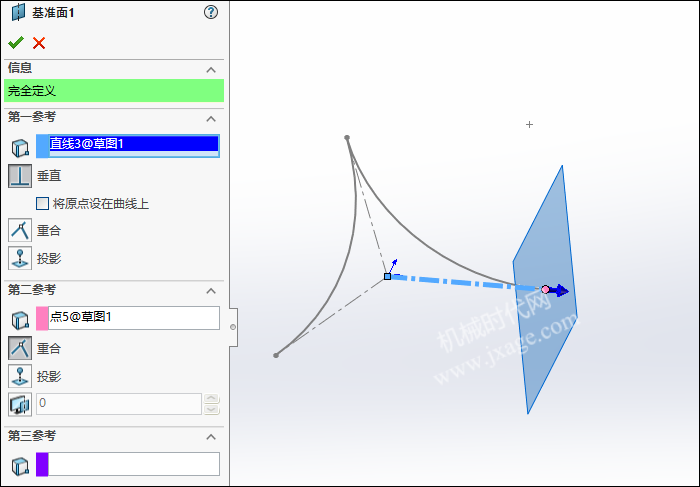

2.创建基准面1,如下图所示。

3.点击草图绘制,在基准面1上绘制如下图所示的草图。

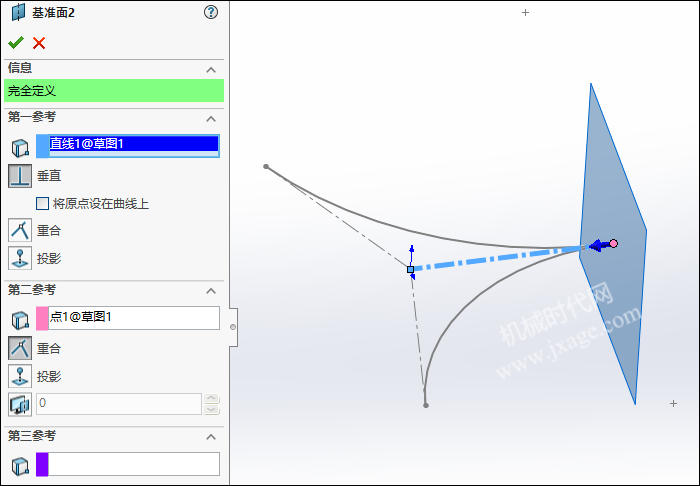

4.创建基准平面2。

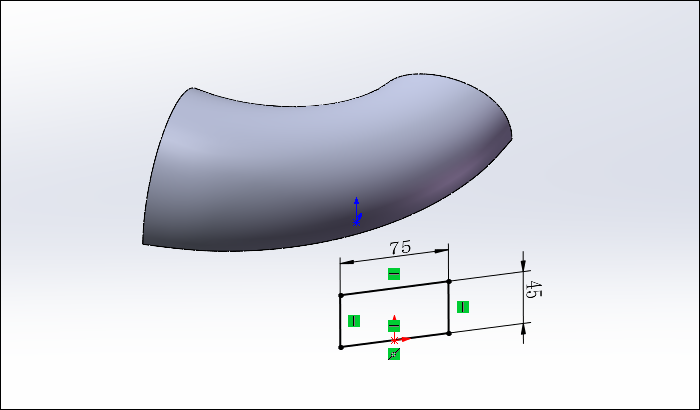

5.点击草图绘制,在基准面2上绘制如下图所示的草图。

6.点击放样,选择草图2和草图3作为放样轮廓,中心线参数选择下图的紫色线。

点击勾号完成。

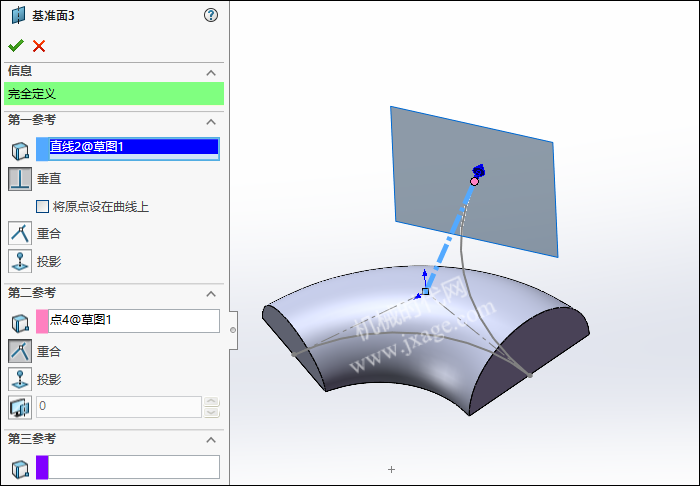

7.创建基准平面3,如下图所示。

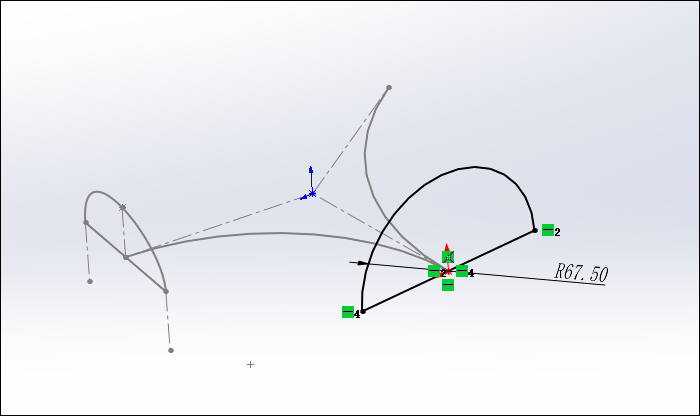

8.点击草图绘制,在基准面3上绘制如下图所示的草图。

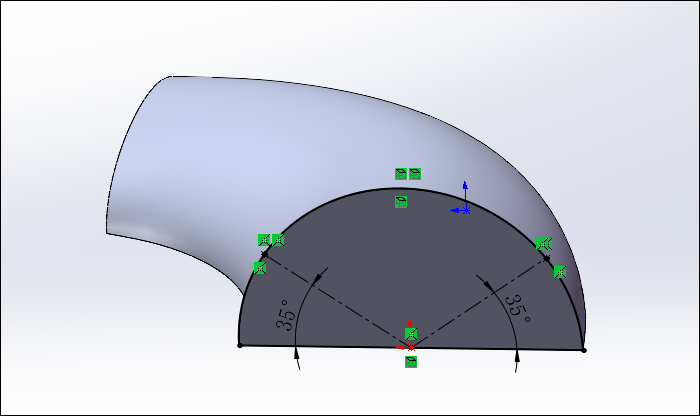

9.再次点击草图绘制,在基准面2上绘制如下图所示的草图。

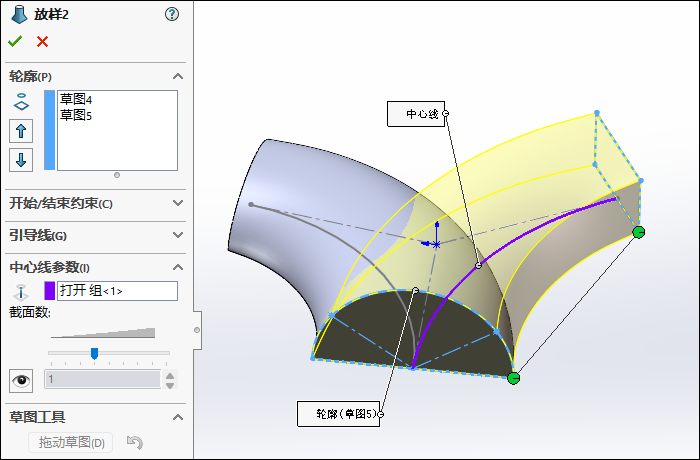

10.点击放样,选择草图4和草图5作为放样轮廓,中心线参数选择下图的紫色线,点击勾号完成。

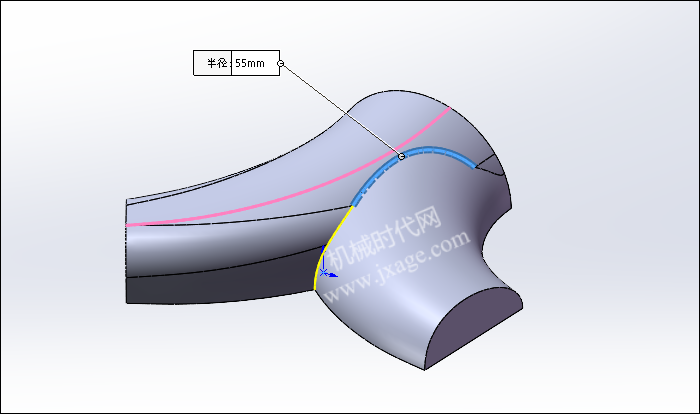

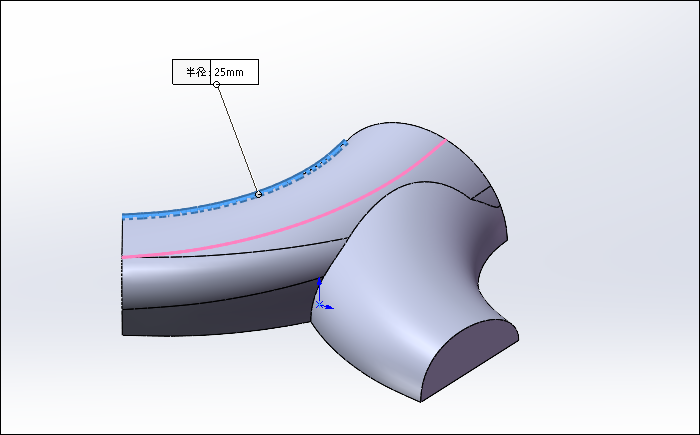

11.倒圆角。

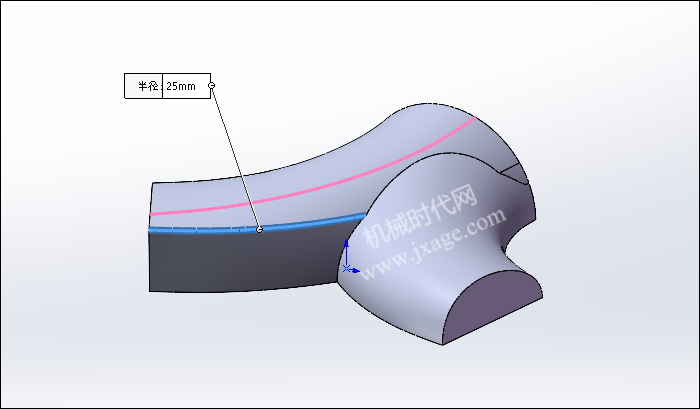

12.倒圆角。

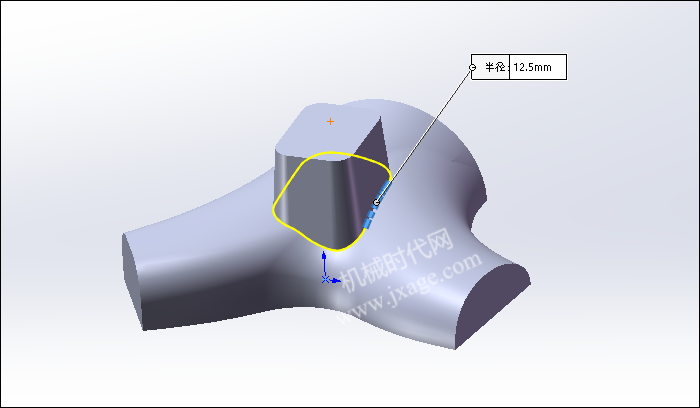

13.倒圆角。

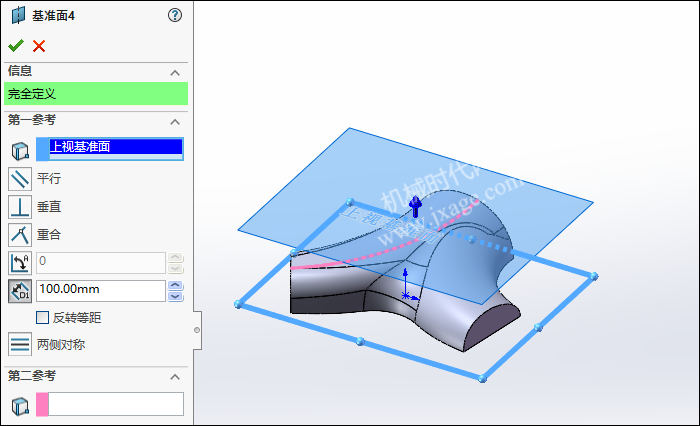

14.创建基准面4。

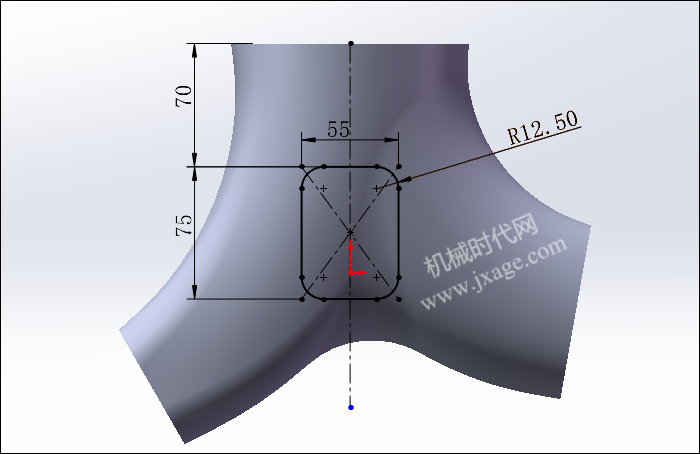

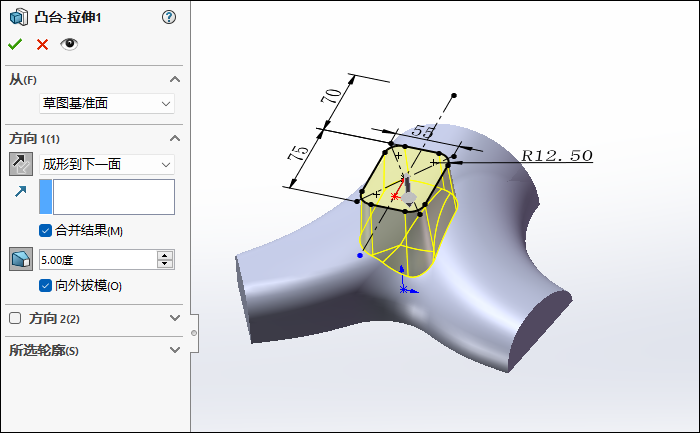

15.点击“拉伸凸台/基体”,在基准面4上绘制如下图所示的草图。

开始条件设置为“成形到下一面”,开启拔模按钮,设置拔模角度为5度,如下图所示。

16.倒圆角。

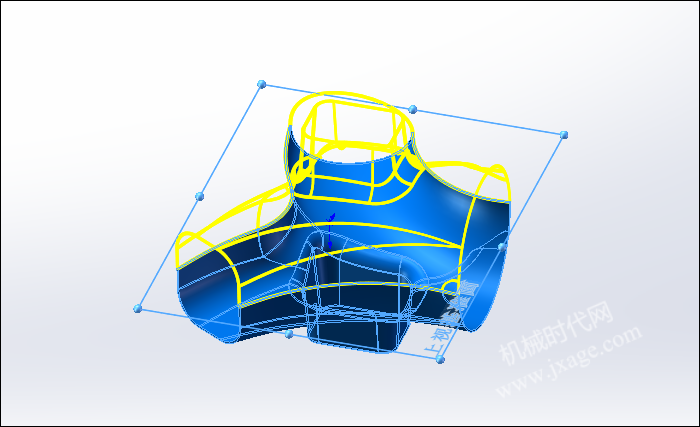

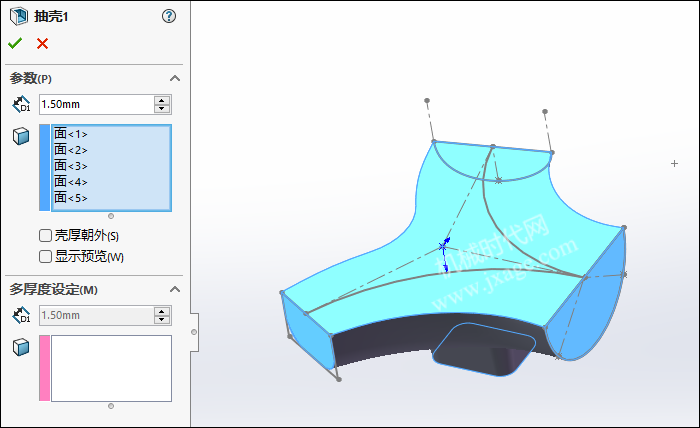

17.抽壳。

18.镜向。

19.完成。
