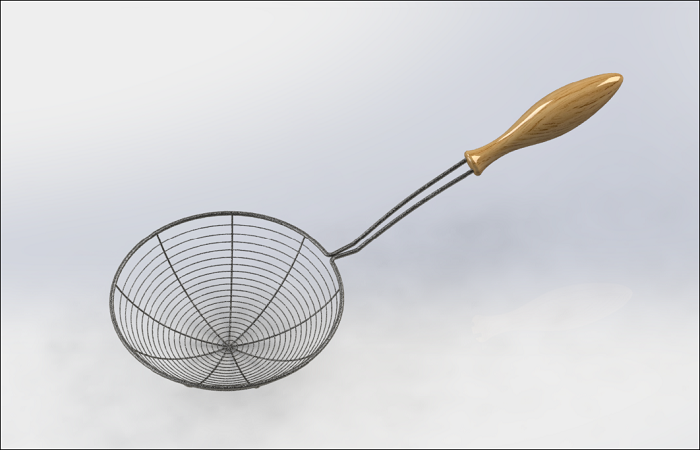

最终结果如下图所示：
文章末尾下载模型
方法：

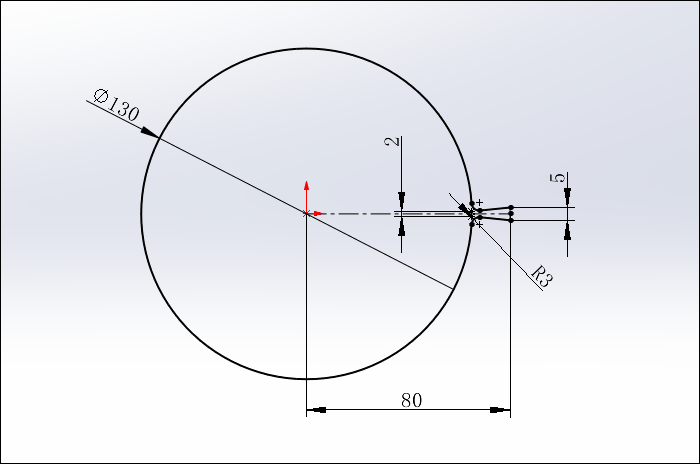

1.点击草图绘制，在上视基准面上绘制如下图所示的草图。

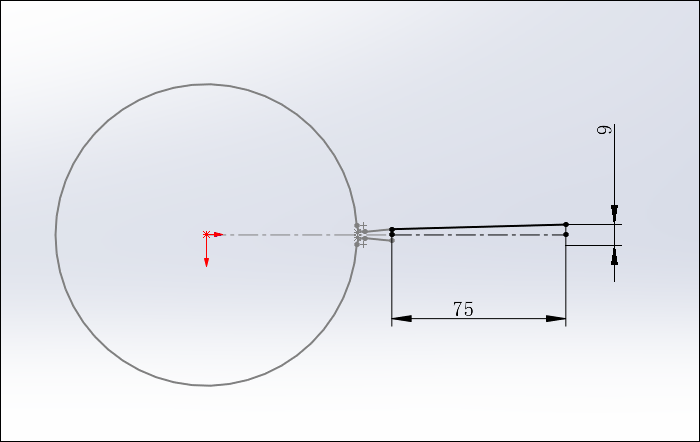

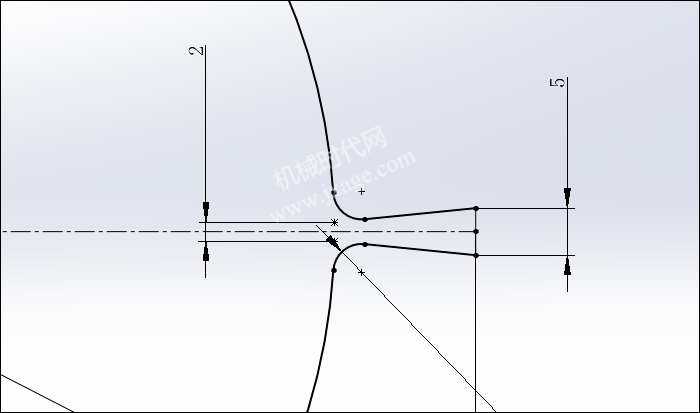

2.再次点击草图绘制，在上视基准面上绘制如下图所示的草图。

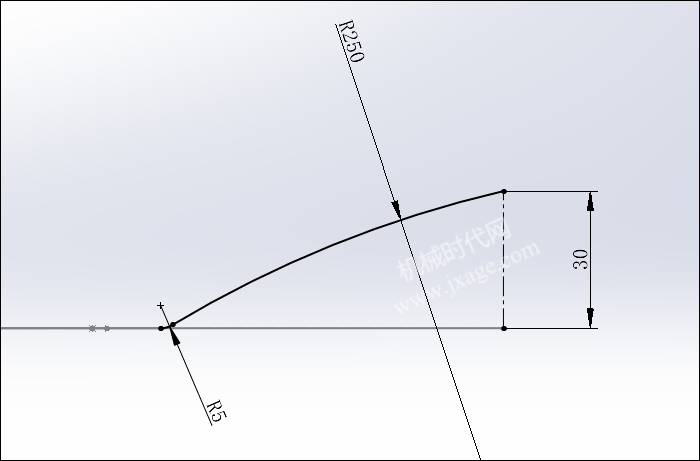

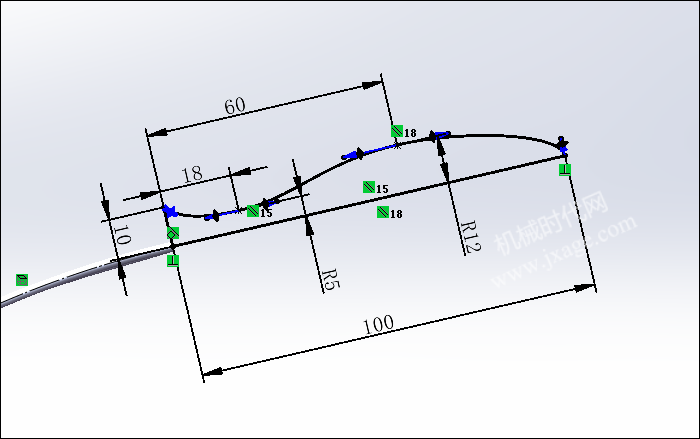

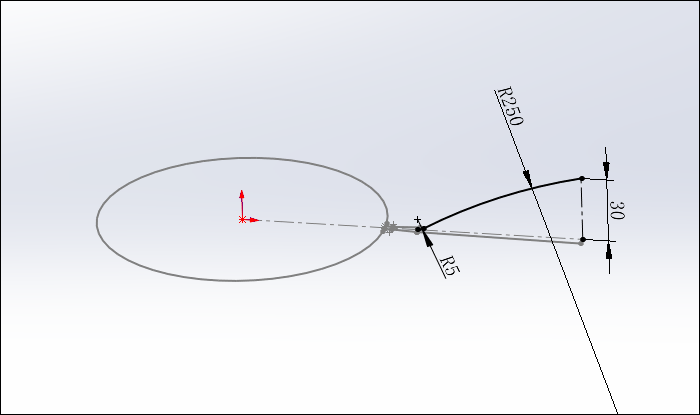

3.点击草图绘制，在前视基准面上绘制如下图所示的草图。

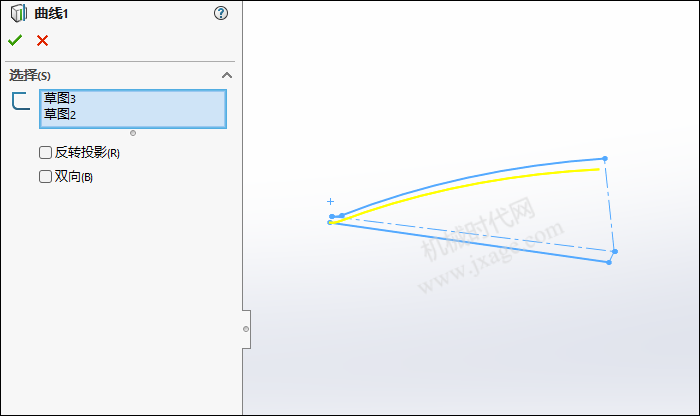

4.点击投影曲线，选择草图2和草图3，创建出如下图所示的浅黄色曲线1。
5.点击草图绘制，在上视基准面上绘制如下图所示的草图。

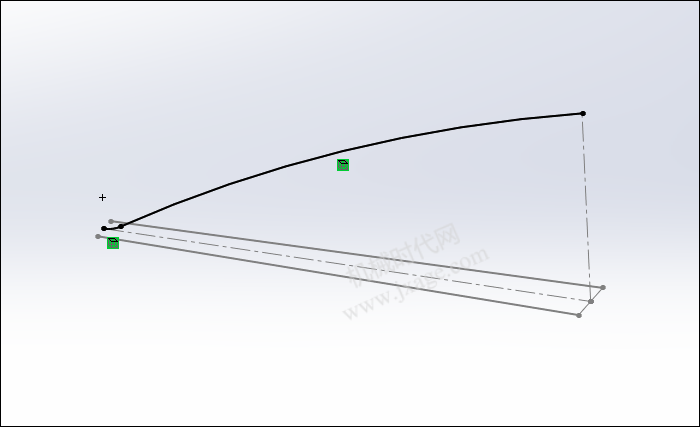

6.点击草图绘制，在前视基准面上绘制如下图所示的草图。

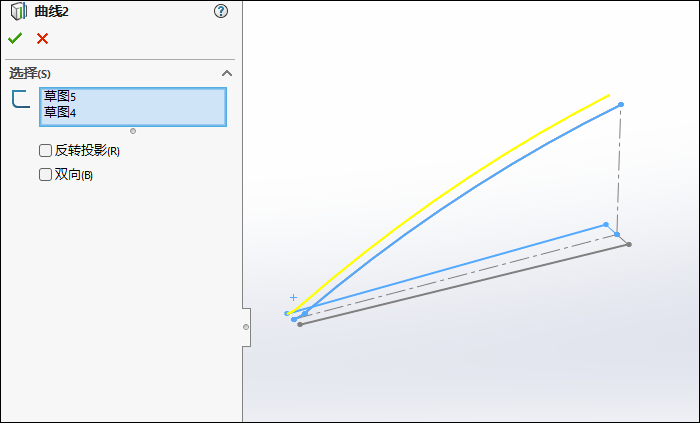

7.点击投影曲线，选择草图4和草图5，创建出如下图所示的浅黄色曲线2。

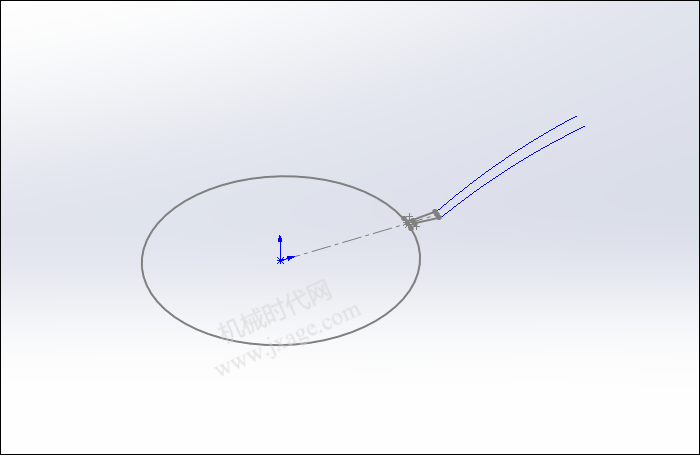

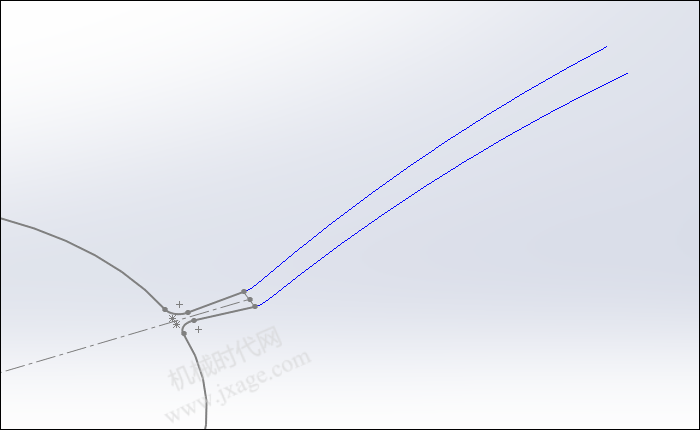

完成后如下图所示。

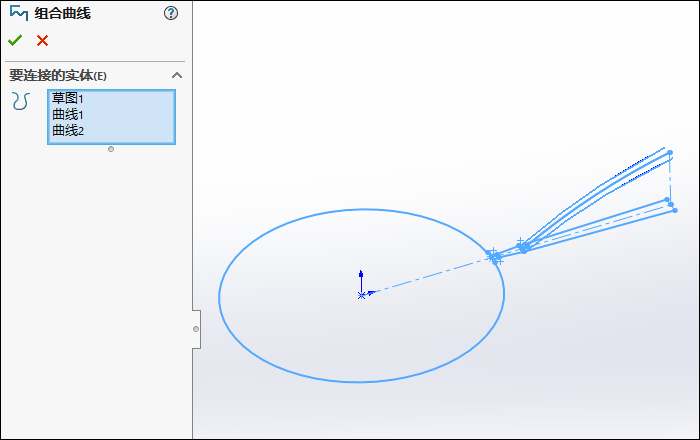

8.点击组合曲线，选择曲线1、曲线2和草图1，创建出一条组合曲线。

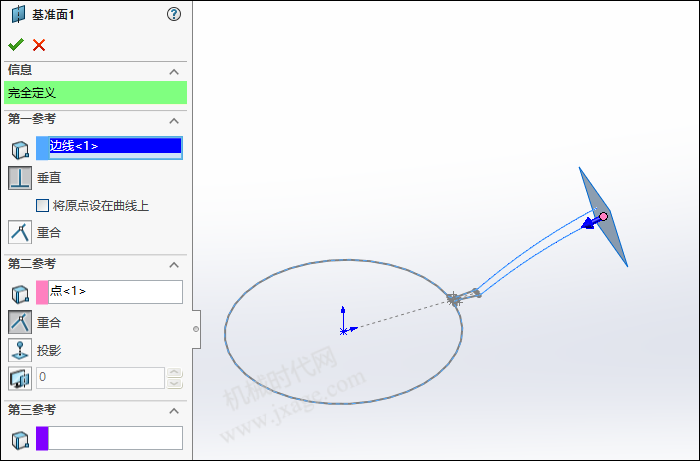

9.创建基准平面1。
10.点击草图绘制，在基准平面1上绘制如下图所示的草图。
11.点击扫描，选择组合曲线1作为扫描的路径，选择上一步创建的草图6作为扫描的轮廓，如下图所示。

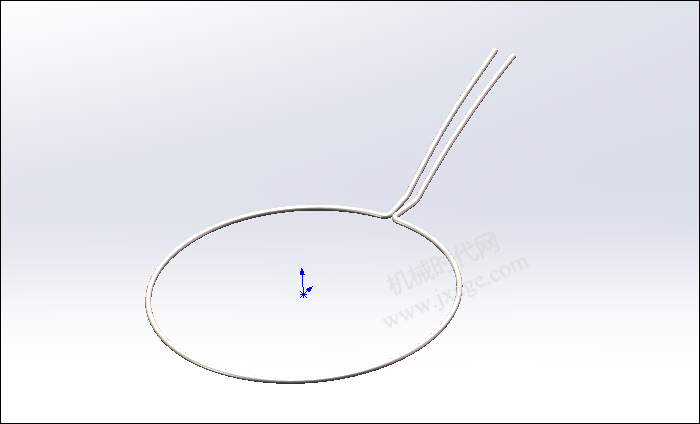

扫描完成。

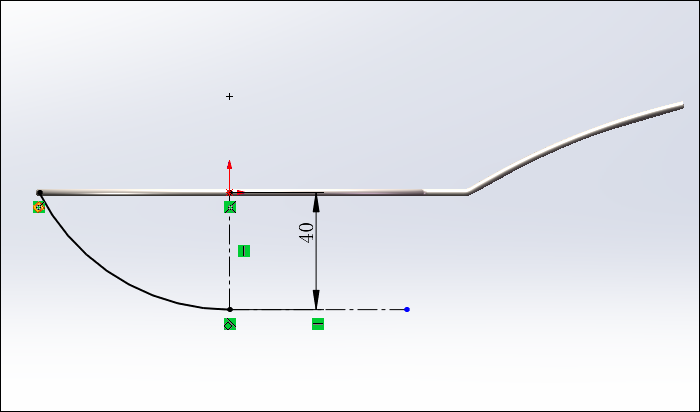

12.点击草图绘制，在前视基准平面上绘制如下图所示的草图。
13.点击草图绘制，在右视基准平面上绘制如下图所示的草图。

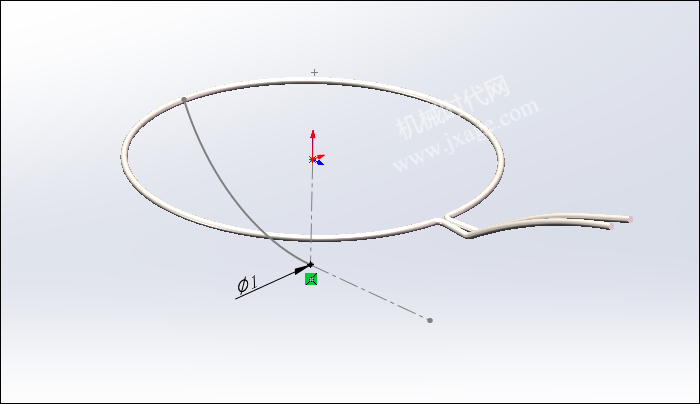

14.点击扫描，选择组草图7作为扫描的路径，选择草图8作为扫描的轮廓，如下图所示，点击勾号完成。

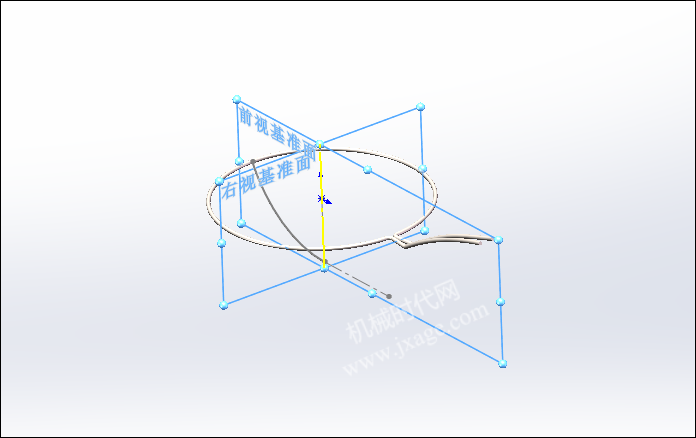

15.创建基准轴1。

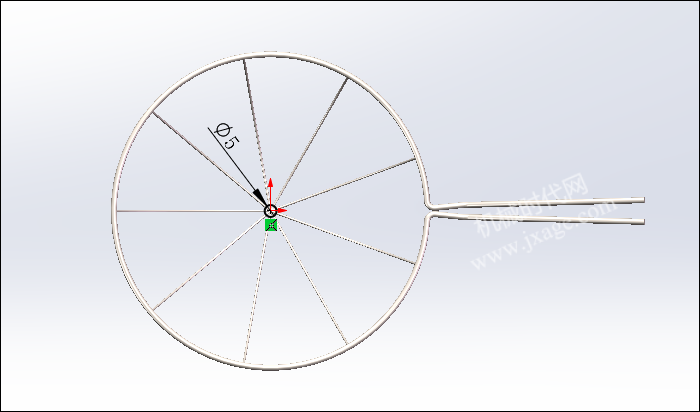

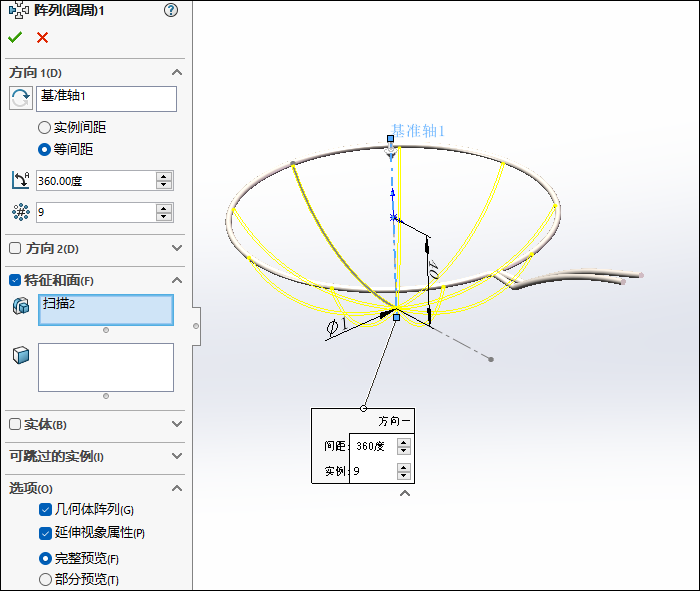

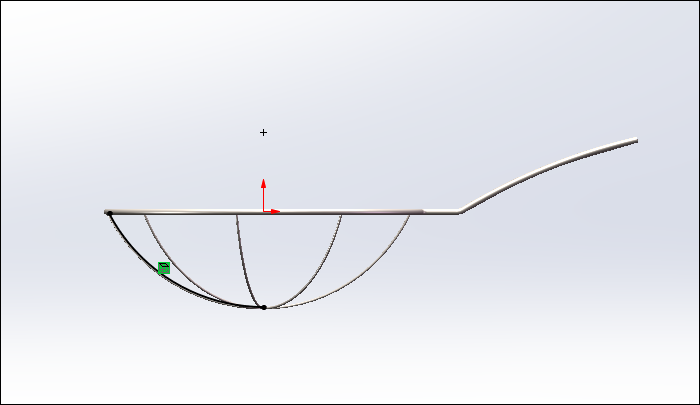

16.点击圆周阵列，选择扫描2特征作为阵列对象，阵列数量为9，等间距分布，如下图所示。

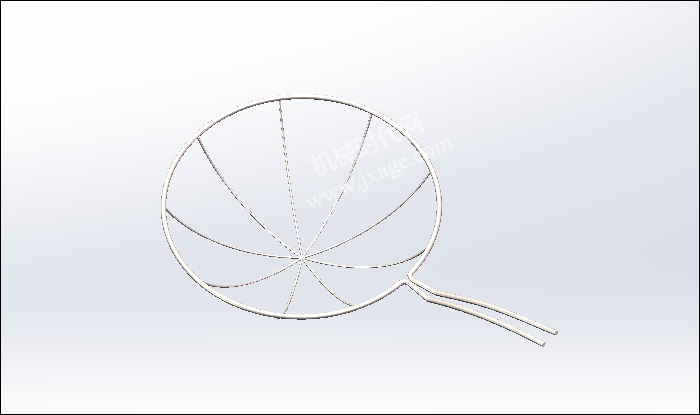

阵列完成。
17.点击草图绘制，在上视基准平面上绘制如下图所示的草图。

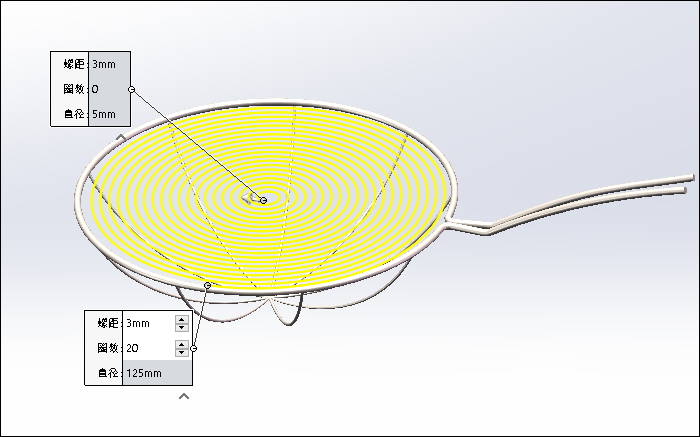

18.点击“插入”-“曲线”-“螺旋线/涡状线”，按照下图进行设置。

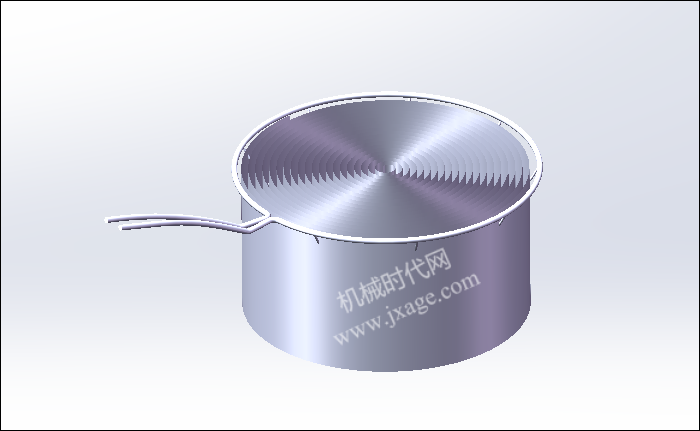

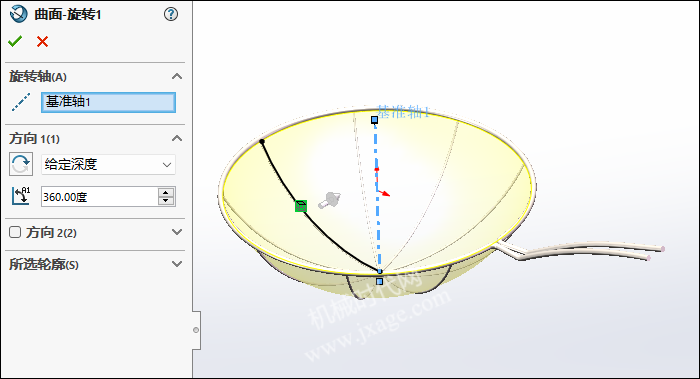

19.点击“插入”-“曲面”-“旋转曲面”，在前视基准面上绘制如下图所示的草图。
点击勾号完成。

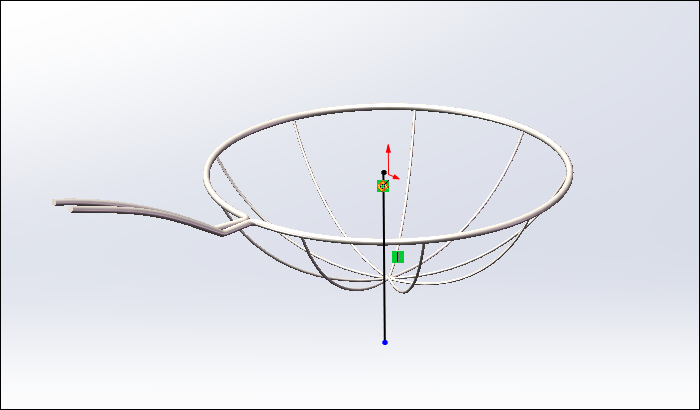

20.点击草图绘制，在右视基准平面上绘制如下图所示的草图。

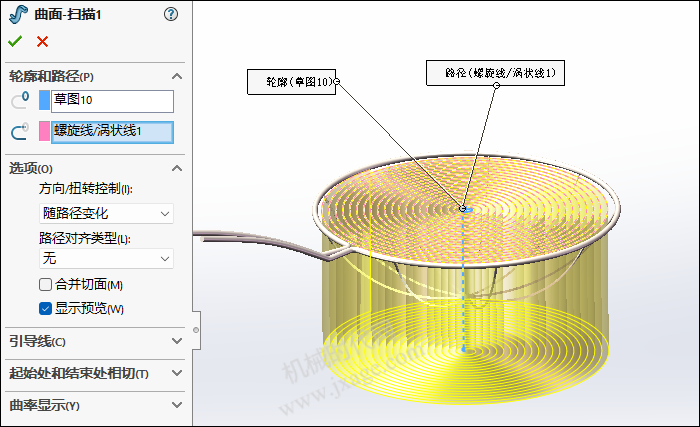

21.点击“插入”-“曲面”-“扫描曲面”，选择步骤18创建的涡状线作为扫描的路径，选择草图10（步骤20）作为扫描的轮廓，如下图所示。
扫描完成。

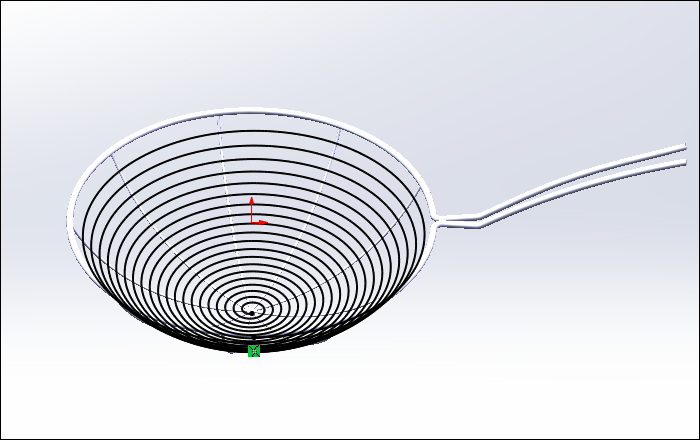

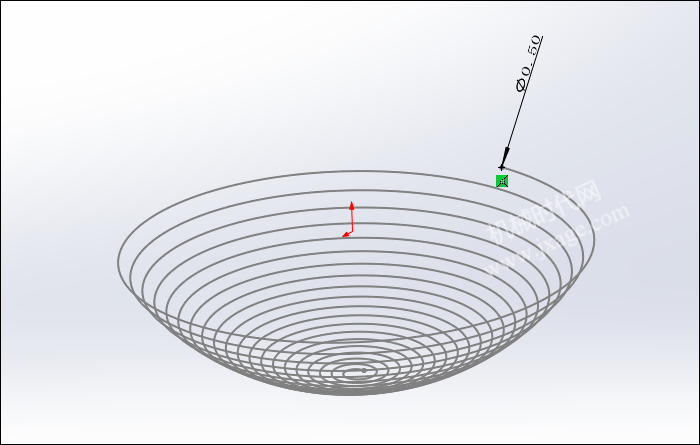

22.点击3D草图，通过交叉曲线命令对步骤19和步骤21创建的两个曲面，创建出交叉曲线，如下图所示。
23.点击草图绘制，在右视基准平面上绘制如下图所示的草图。

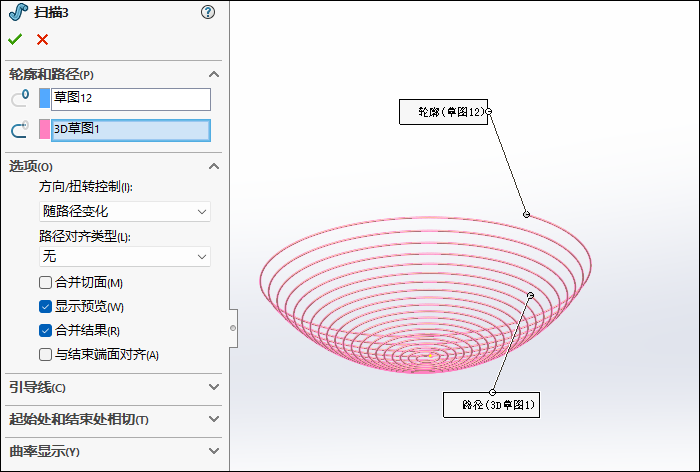

24.点击扫描，选择步骤22创建的曲线作为扫描的路径，选择步骤23创建的草图作为扫描的轮廓，如下图所示。

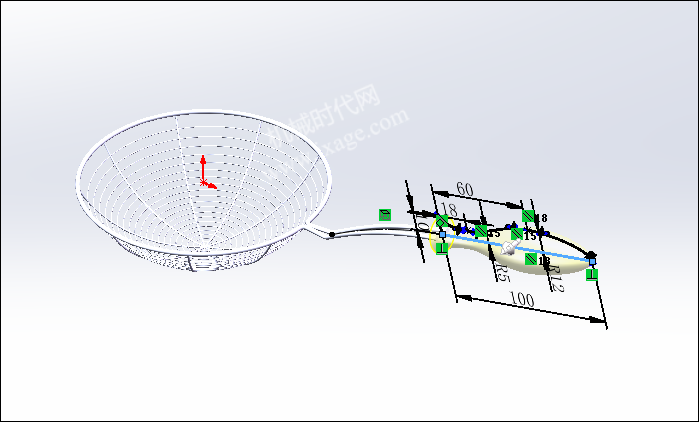

25.点击旋转，在前视基准面上绘制如下图所示的草图。
点击勾号完成。
完成。
模型下载：
