NX建模(26):NX通过曲线网格命令如何使用?

通过曲线网格命令是NX曲面造型中使用率最高的命令,该命令功能十分强大,下面跟着我一起来探讨NX的通过曲线网格命令吧!

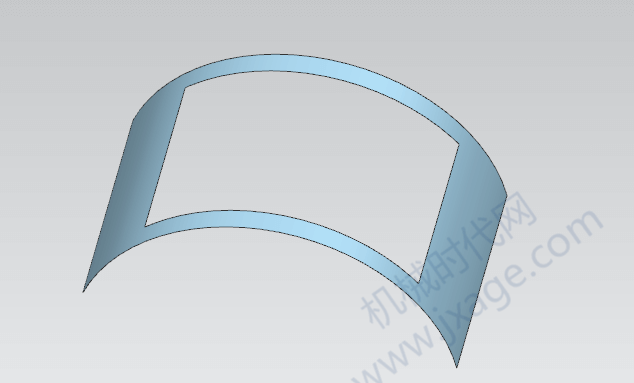

以下面的例子为例。

方法:

1.点击【通过曲线网格】命令,弹出如下图所示的窗口。首先我们选择主曲线,我们选择如下图所示边,然后点击鼠标中键,完成选择。

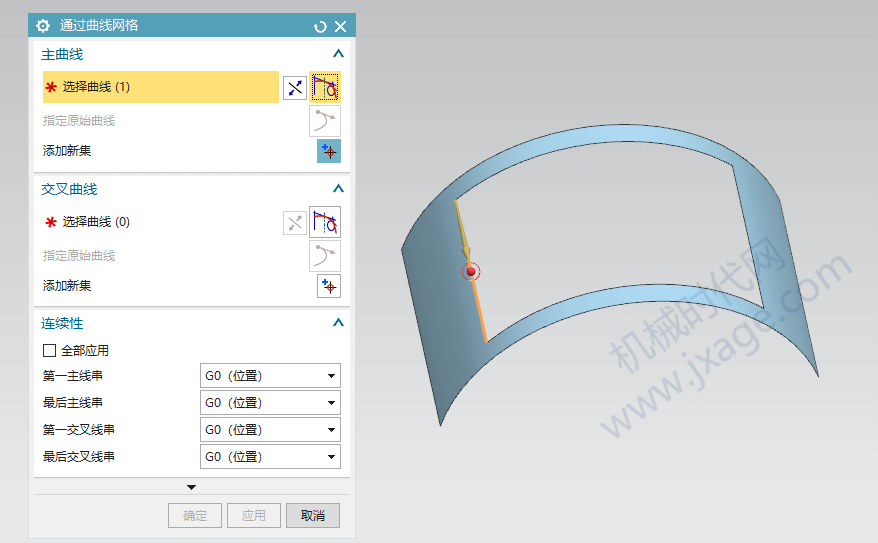

再次选择下图中的另外一个边并点鼠标中键。

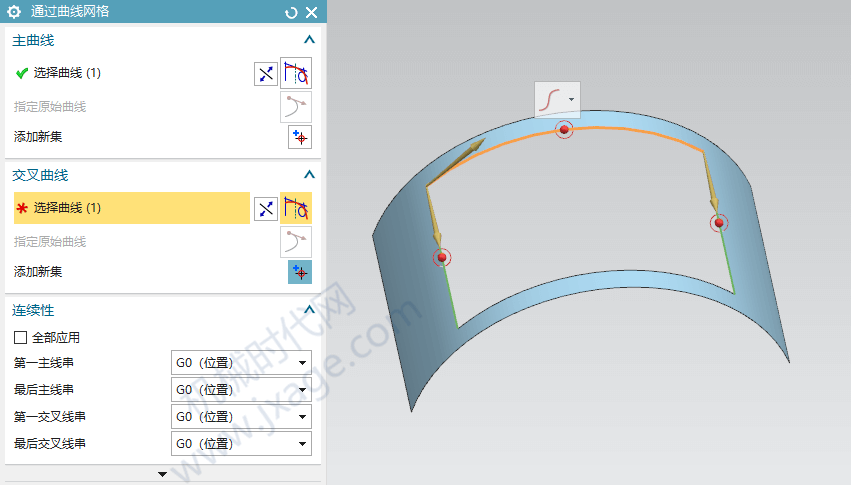

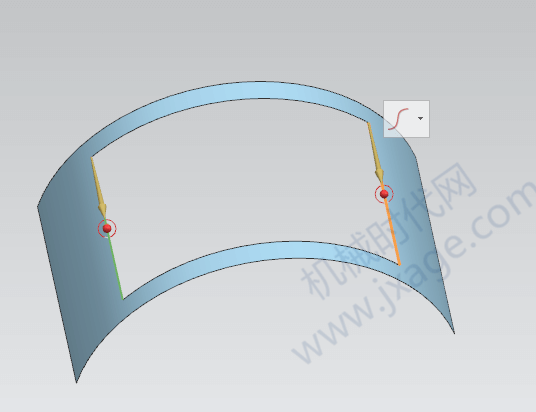

2.激活交叉曲线,按照上一步的方法选择下图所得边并点击鼠标中键。

选择下图所示的边。

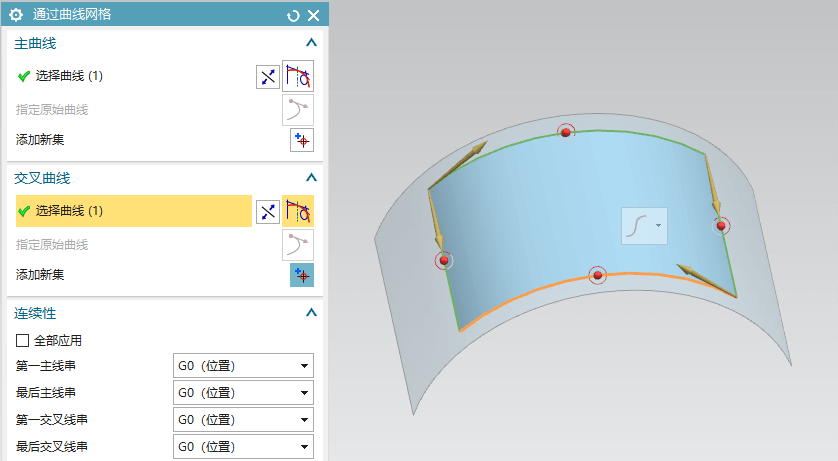

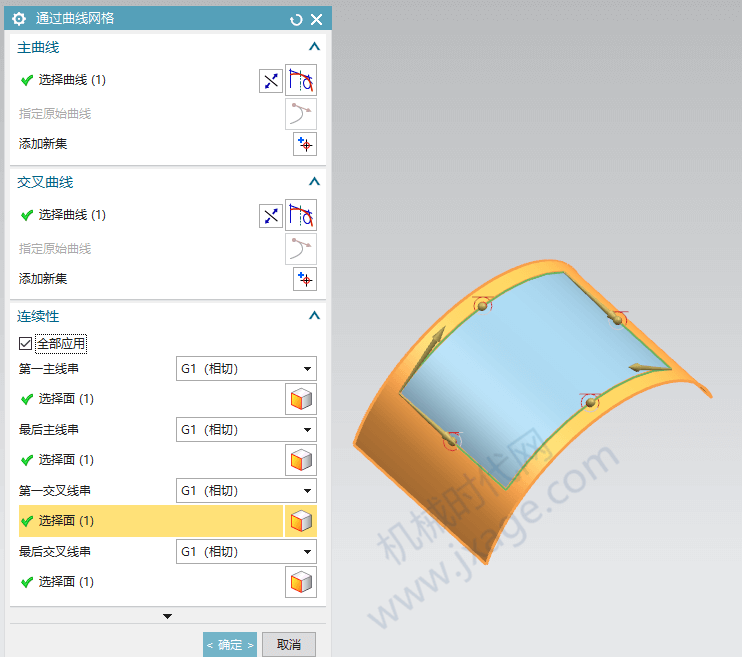

此时会出现如下图所示的曲面,我们可以设置曲面与与周围曲面的连续性,例如位置连续,相切连续,曲率连续。

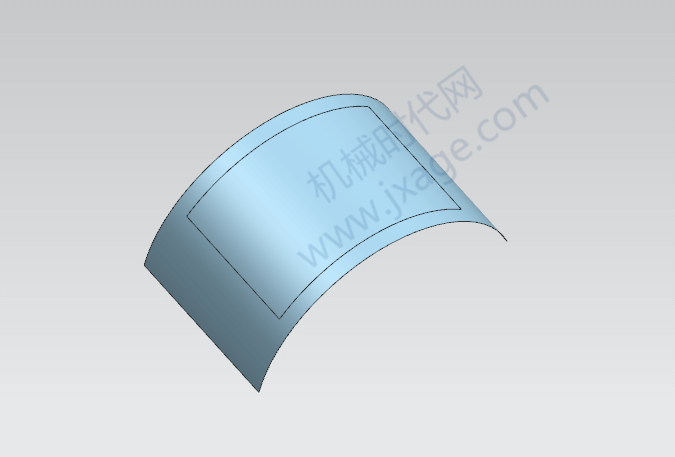

点击确定完成。

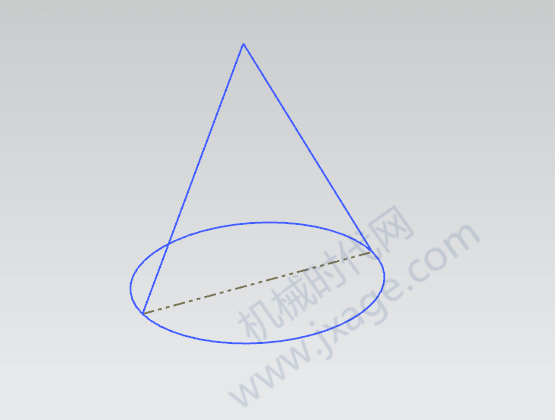

3.下面通过另外一个例子来学习通过曲线网格的强大之处。

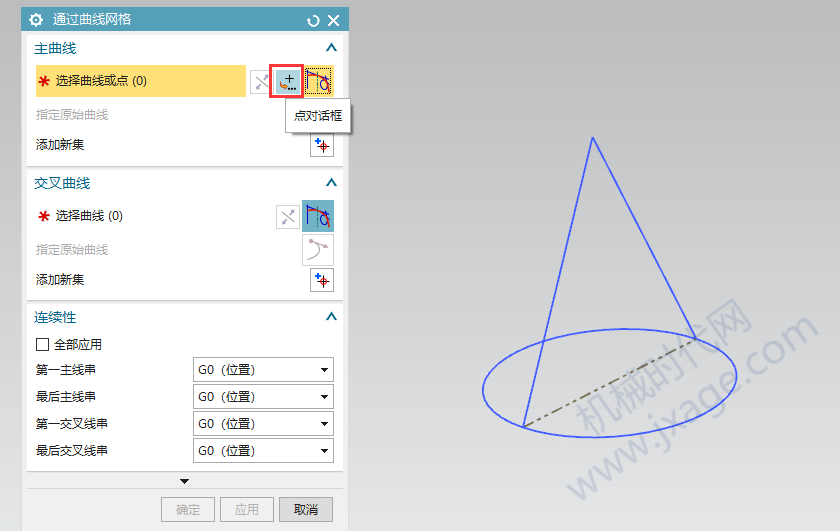

4.点击【通过曲线网格】命令,弹出如下图所示的窗口。

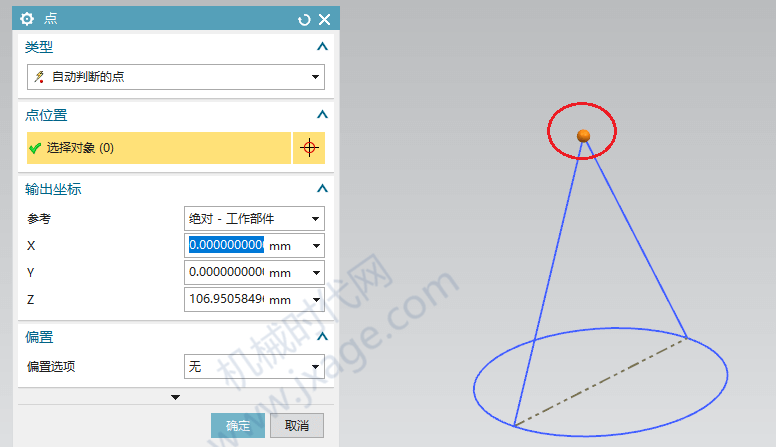

值得注意的是主曲线可以是点,我们选择下面的点。



点击鼠标中键,再次选择如下图所示的圆,点击鼠标中键完成。

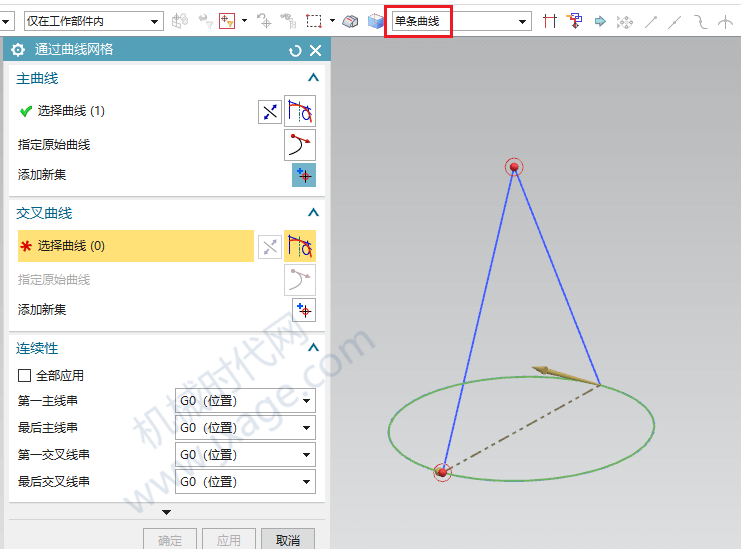

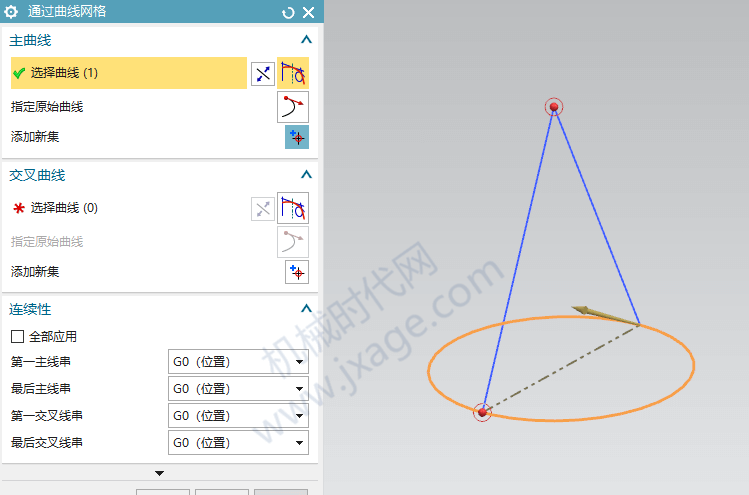

5.激活交叉曲线,按照上一步的方法选择下图所示的边。

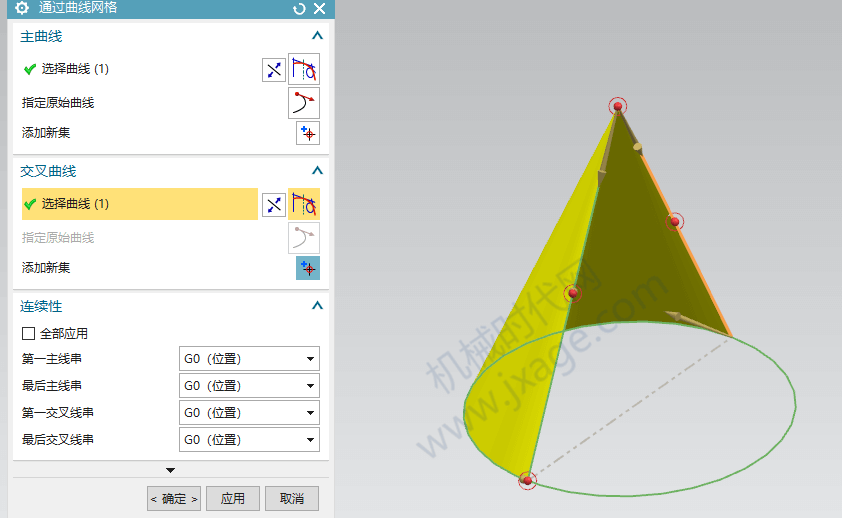

此时,我们可以得到下图所示的结果。但是如何才能得到完整的圆锥呢?

我们可以点击“添加新集”,如下图所示。

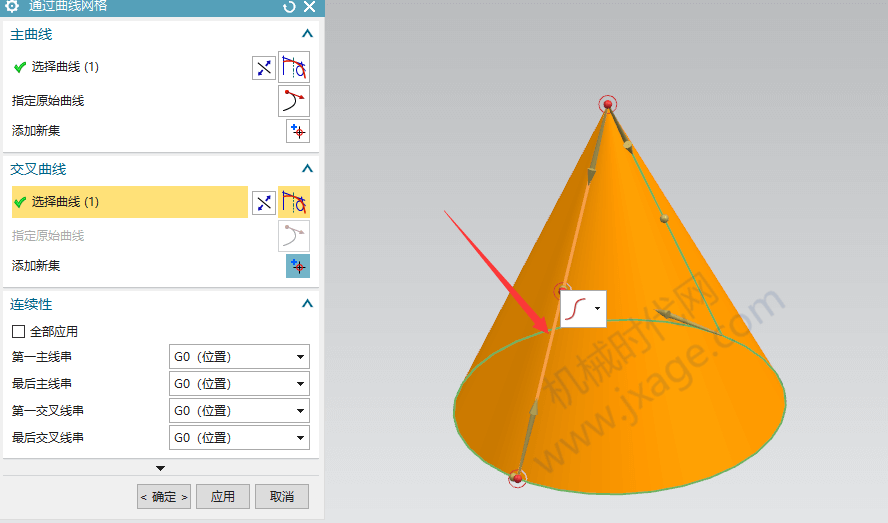

选择下图所示的边。

这样我们就可以得到完整的圆锥面了。
