NX建模(25):NX缝合命令如何使用?

NX的缝合命令一般用在曲面造型中使用较多,但是其实NX的缝合命令可以像布尔运算将实体进行合并,考虑到篇幅有限,今天我们主要讲解NX曲面的缝合方法。

方法:

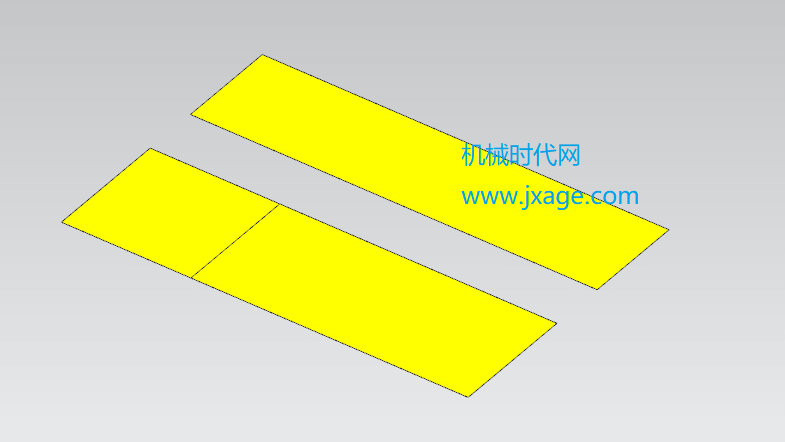

1.如下图所示,我们将要把下图的两个相邻的曲面进行合并。

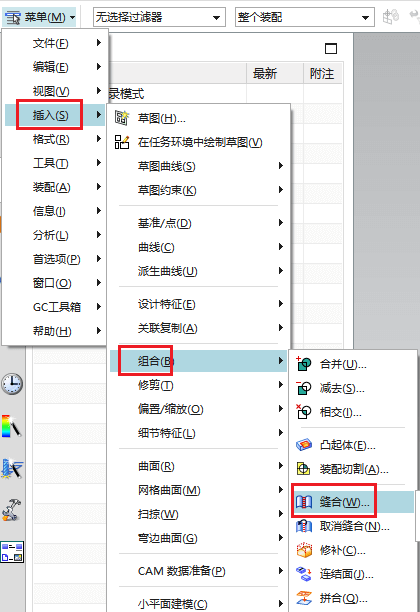

点击【插入】-【组合】-【缝合】,如下图所示。

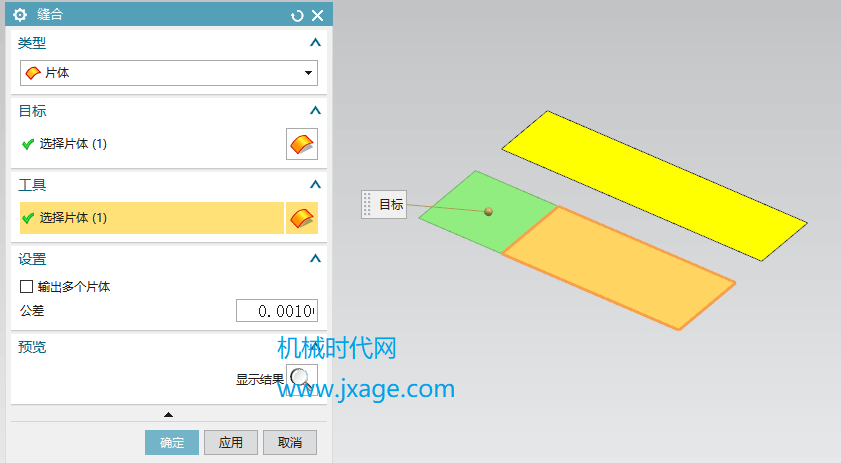

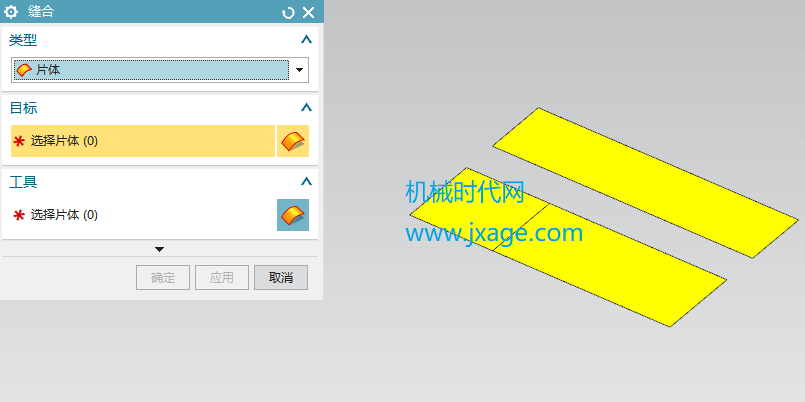

弹出如下图所示的窗口,默认的类型为“片体”,依次选择下图所示的两个曲面作为目标面和工具面。

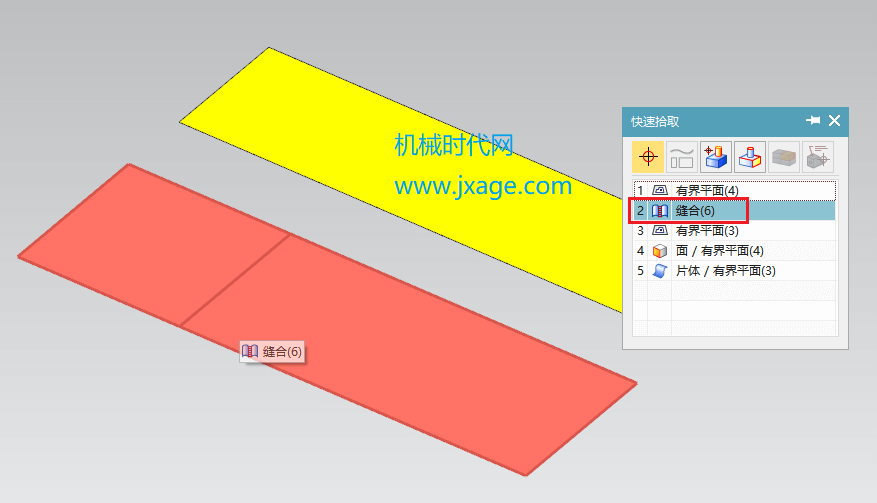

我们可以在“快速拾取”窗口中找到我们缝合后的面,如下图所示。

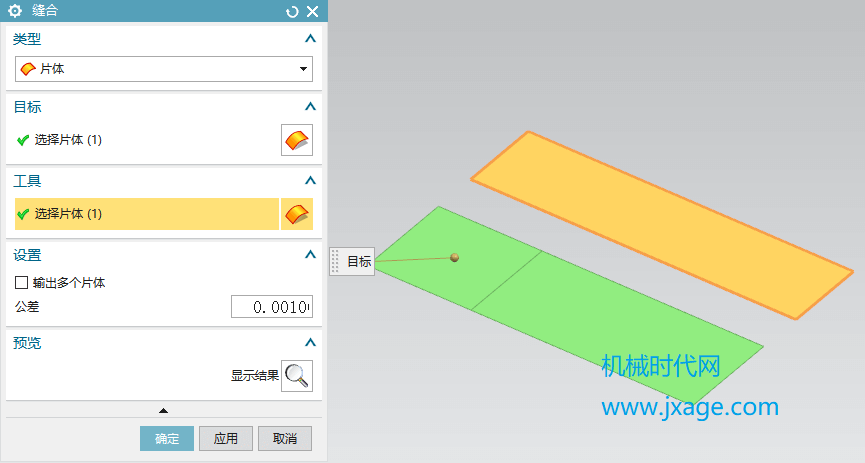

2.现在我们继续进行缝合操作。再次点击【插入】-【组合】-【缝合】,我们选择上一步创建的缝合面作为目标面,选择另一个面作为工具面。

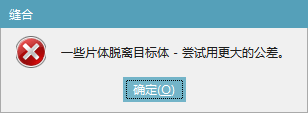

当我们点击确定时,会弹出如下图所示的错误提醒。

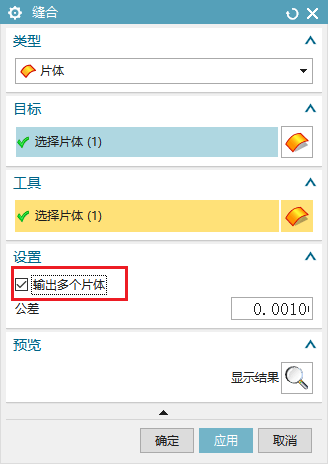

3.如何解决这个问题呢?我们可以加大公差或者勾选设置中的“输出多个片体”。这里我们勾选“输出多个片体”,如下图所示。点击确定完成。
