SolidWorks建模练习（95）：彩色雨伞

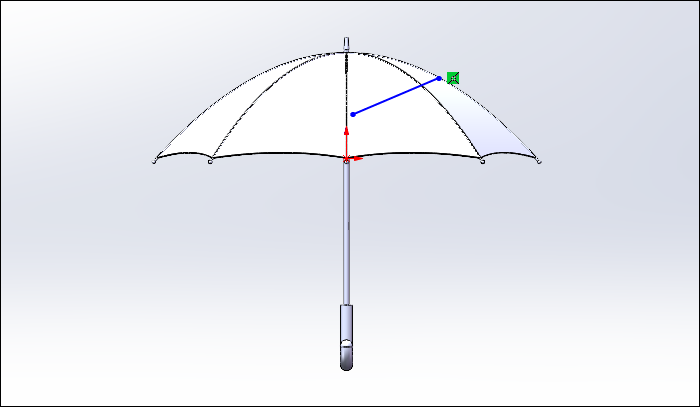

最终结果如下图所示：

文章末尾下载模型

方法：

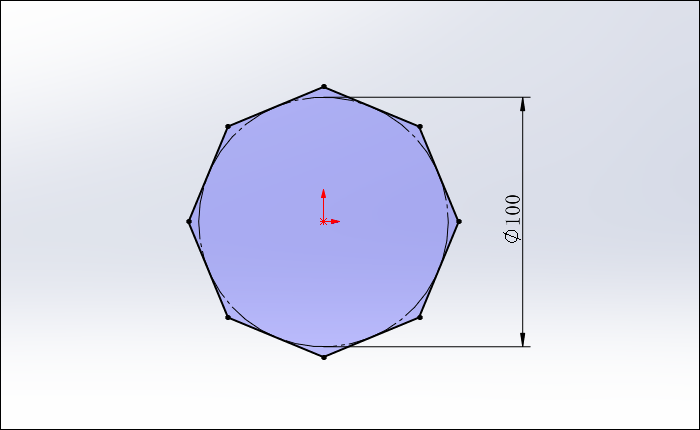

1.点击草图绘制，在上视基准面上绘制如下图所示的草图。

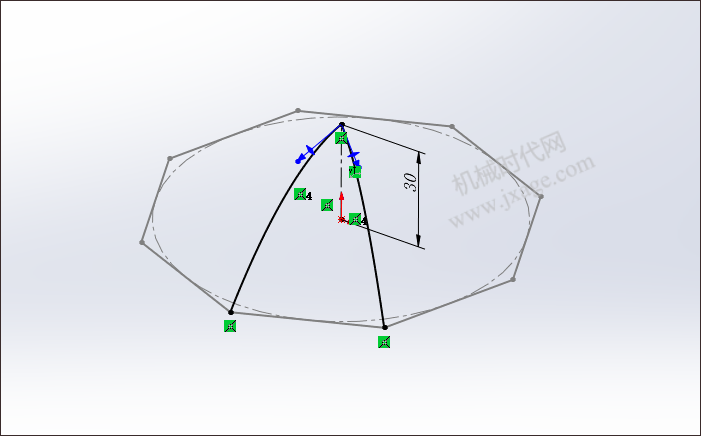

2.点击3D草图，绘制如下图所示的草图。

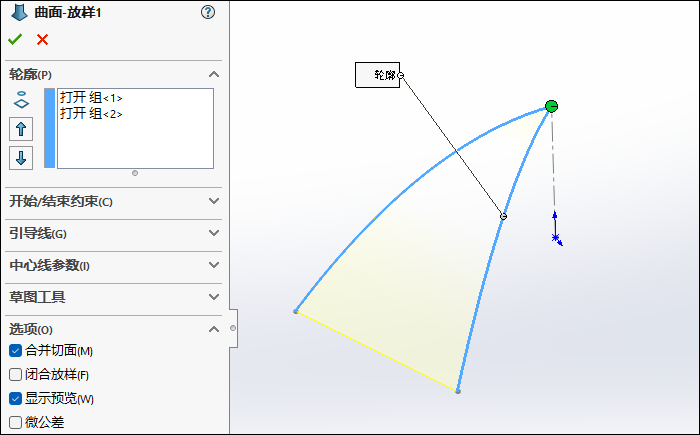

3.点击“插入”-“曲面”-“放样曲面”，选择下图所示的2个蓝色边线作为轮廓，点击勾号完成。

4.点击3D草图，绘制如下图所示的草图（样条曲线）。

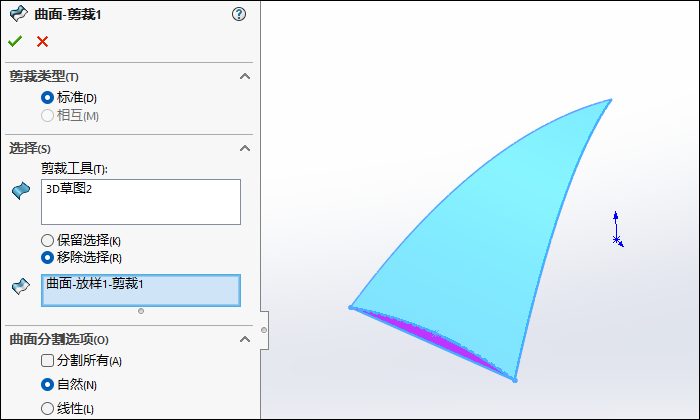

5.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的3D草图作为剪裁工具，对下图所示的曲面进行剪裁，移除紫色部分，如下图所示。

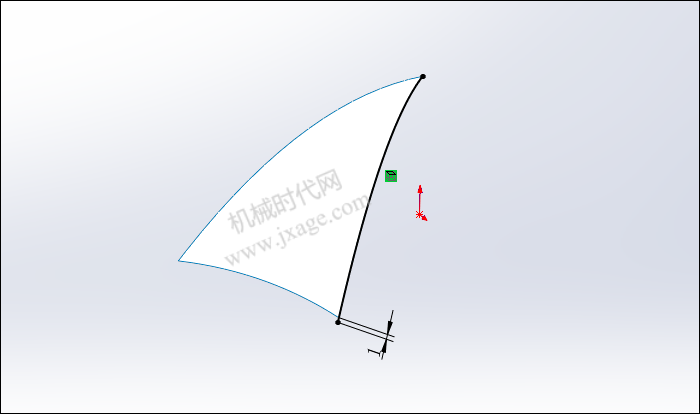

6.点击3D草图，绘制如下图所示的草图。

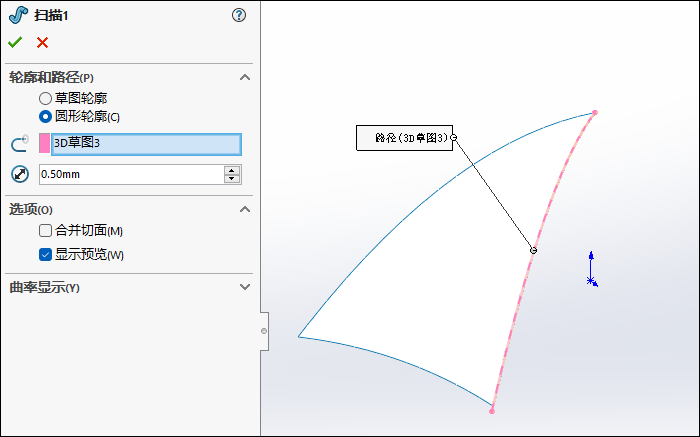

7.点击扫描，选择下图粉红色的3D草图作为扫描的路径，勾选圆形轮廓，设置圆的直径为0.5mm，作为扫描的轮廓，如下图所示。

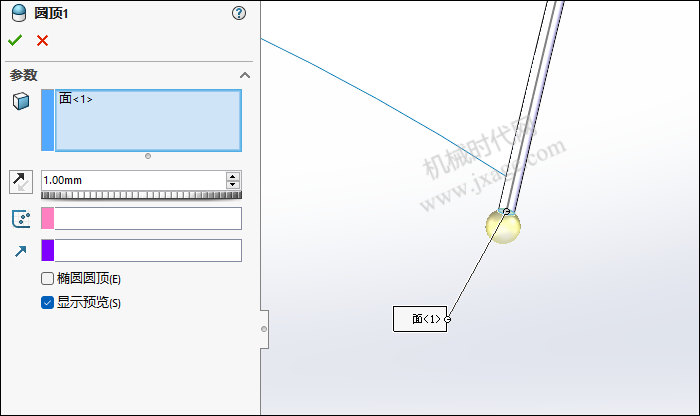

8.点击“插入”-“特征”-“圆顶”，选择下图所示的端面，设置距离值为1.0mm。

点击勾号完成。

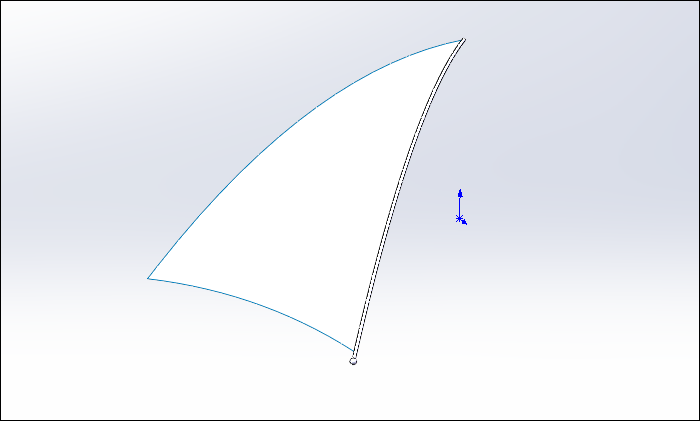

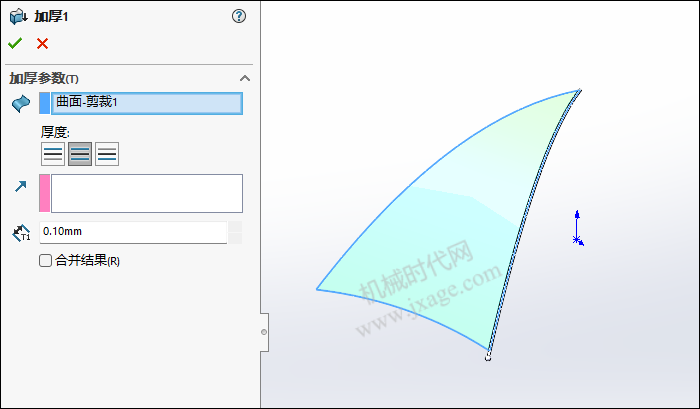

9.加厚曲面。

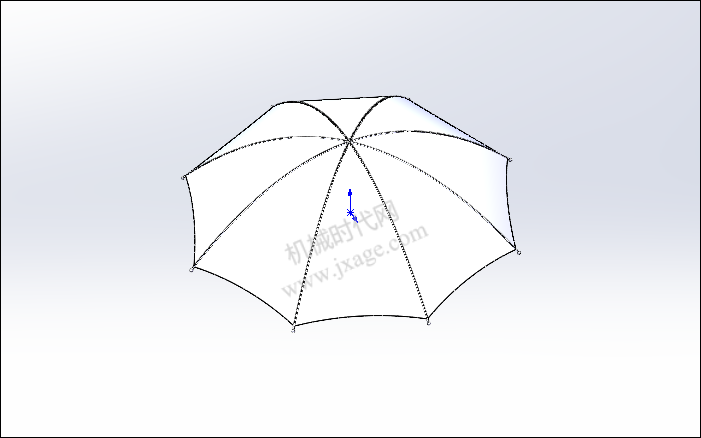

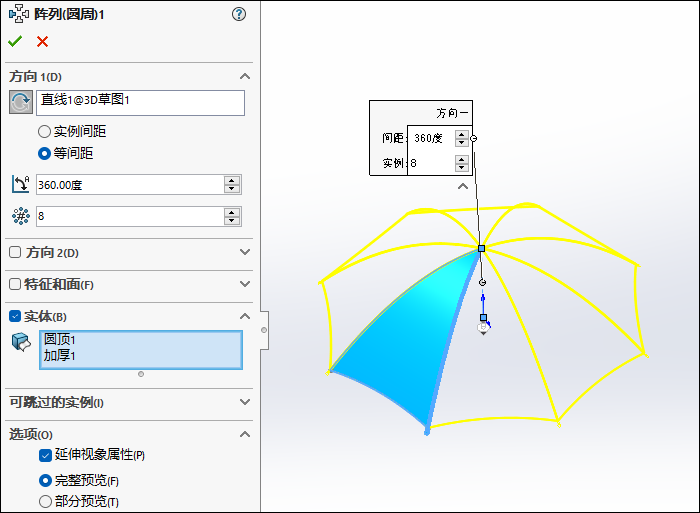

10.点击圆周阵列，阵列实体选择“凸圆顶1”和“加厚1”，阵列数量为8，等间距分布，如下图所示。

点击勾号完成。

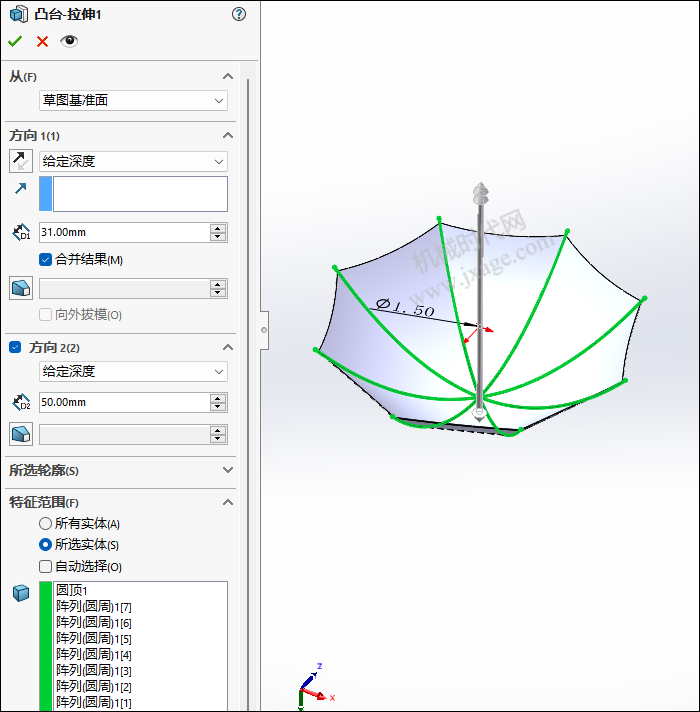

11.点击拉伸凸台/基体，在上视基准面上绘制如下图所示的草图。

方向1和方向2的拉伸深度分别为31mm和50mm，勾选“合并结果”，特征范围勾选“所选实体”并选择圆顶1和拉圆周阵列实体。

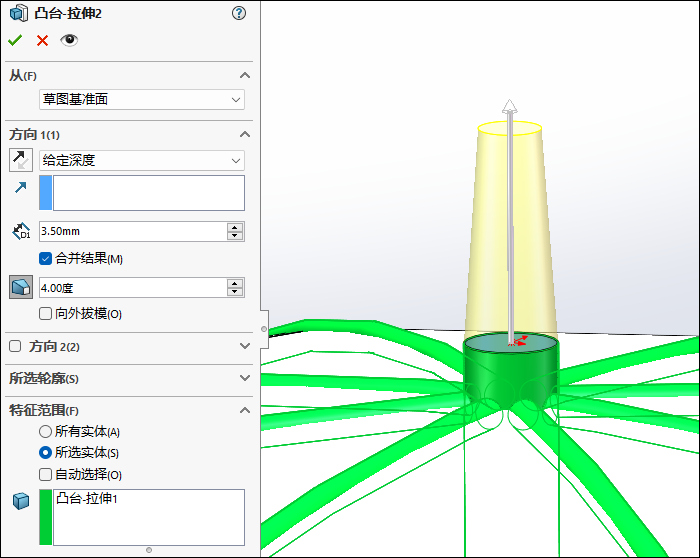

12.点击拉伸凸台/基体，在下图所示的面上绘制一个圆（转换实体引用），拉伸深度为3.5mm，勾选“合并结果”，开启拔模，拔模角度为4°。

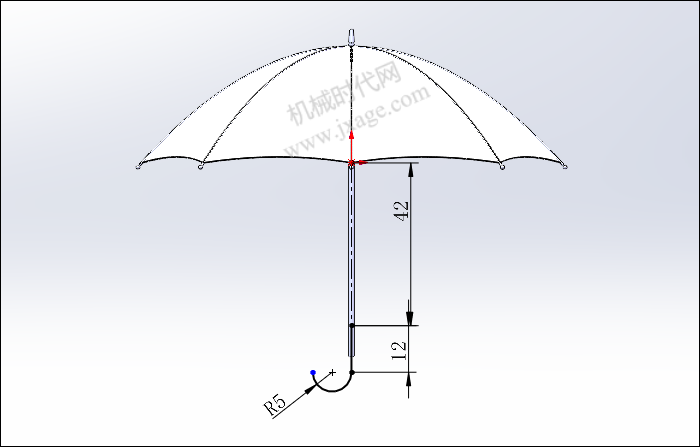

13.点击草图绘制，在前视基准面上绘制如下图所示的草图。

14.点击扫描，选择上一步创建的草图作为扫描的路径，勾选圆形轮廓，设置圆的直径为3.5mm，作为扫描的轮廓，如下图所示。

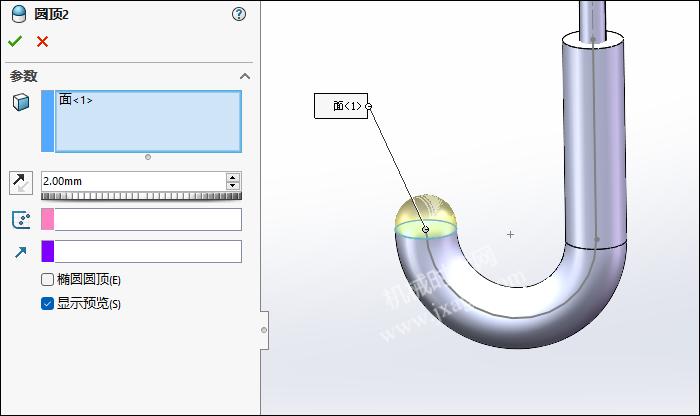

15.点击“插入”-“特征”-“圆顶”，选择下图所示的端面，设置距离值为2.0mm。

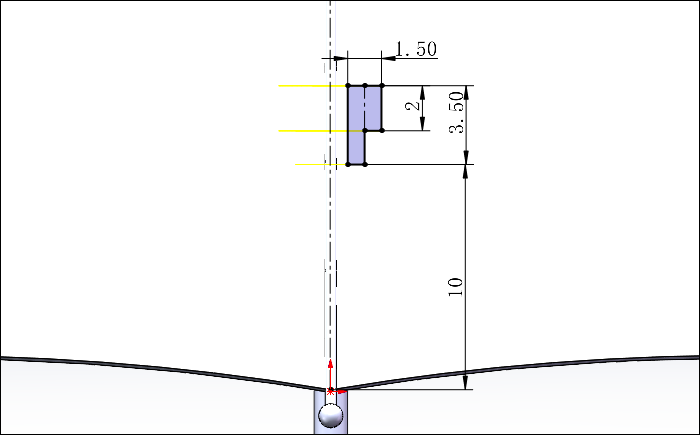

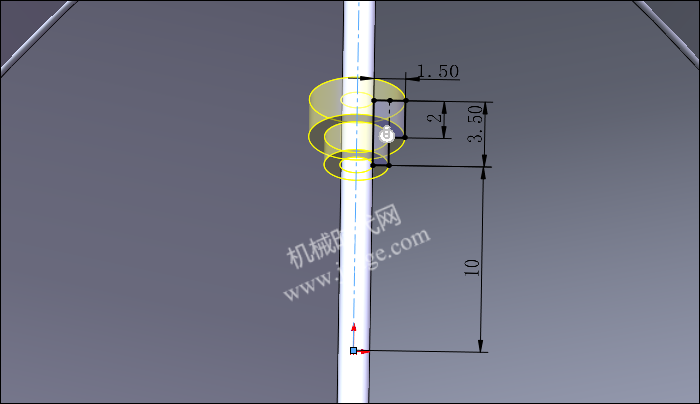

16.点击旋转凸台/基体，在前视基准面上绘制如下图所示的草图。

点击勾号完成。

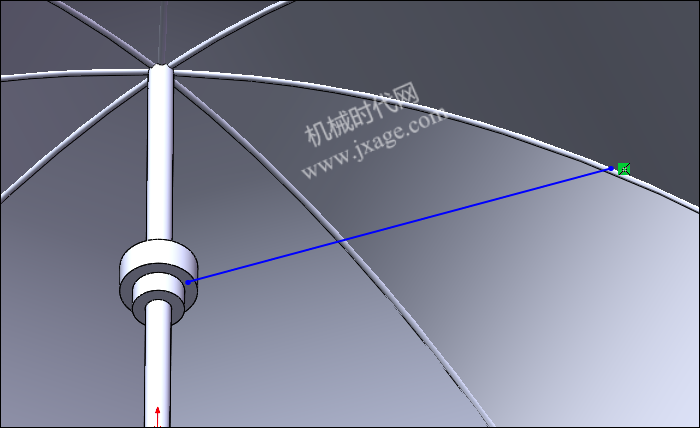

17.点击草图绘制，在右视基准面上绘制如下图所示的草图。

草图据图细节如下图所示。

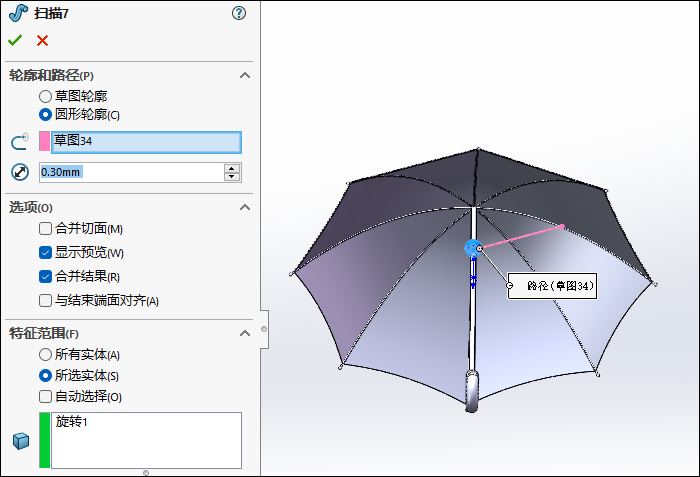

18.点击扫描，选择上一步创建的草图作为扫描的路径，勾选圆形轮廓，设置圆的直径为0.3mm，作为扫描的轮廓，其他设置如下图所示。

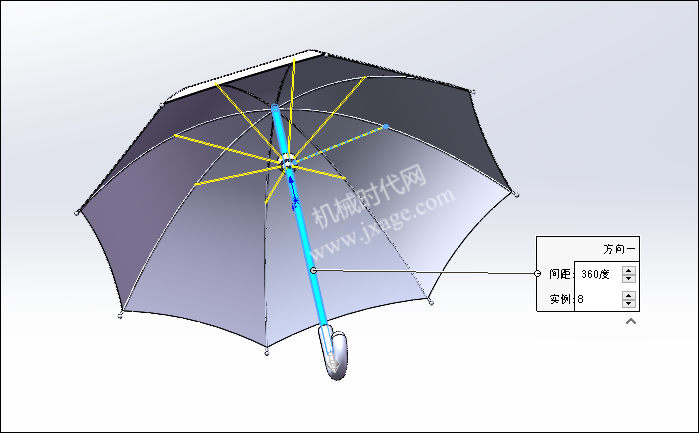

19.点击圆周阵列，阵列特征选择上一步创建的扫描特征，阵列数量为8，等间距分布，如下图所示。

20.完成。
