SolidWorks建模练习(94):可变环

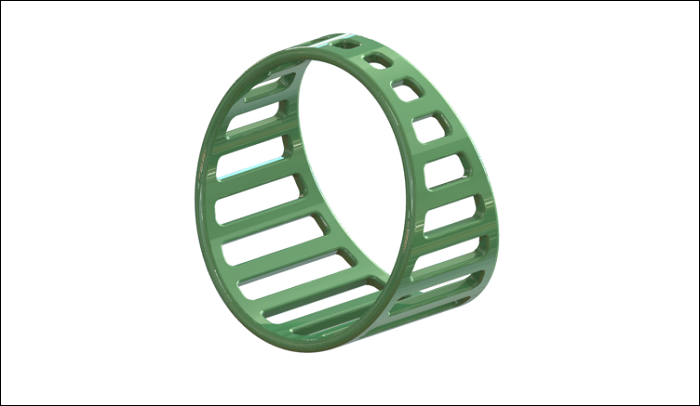

最终结果如下图所示:

文章末尾下载模型

方法:

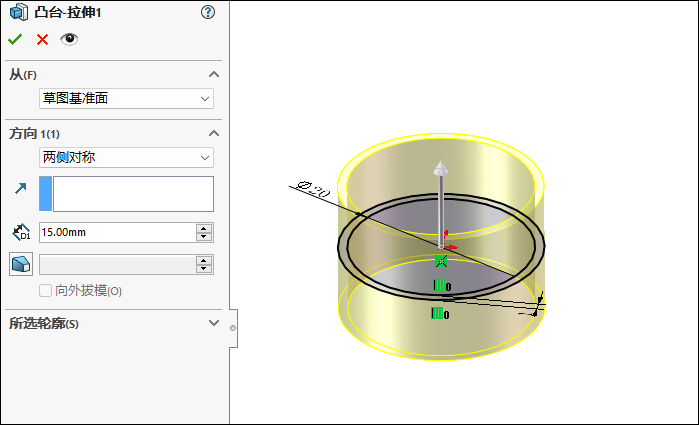

1.点击拉伸凸台/基体,在前视基准面上绘制如下图所示的草图。

两侧对称拉伸,拉伸深度为15mm。

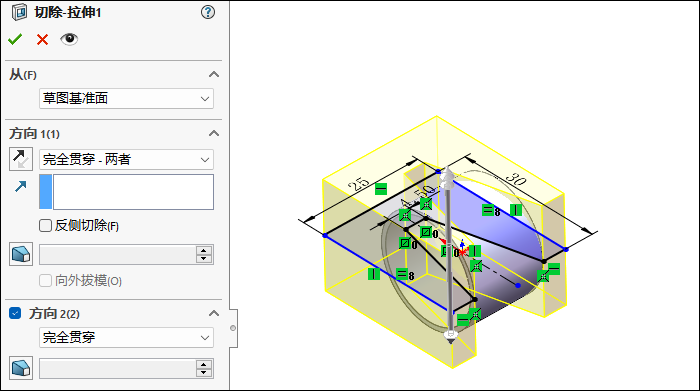

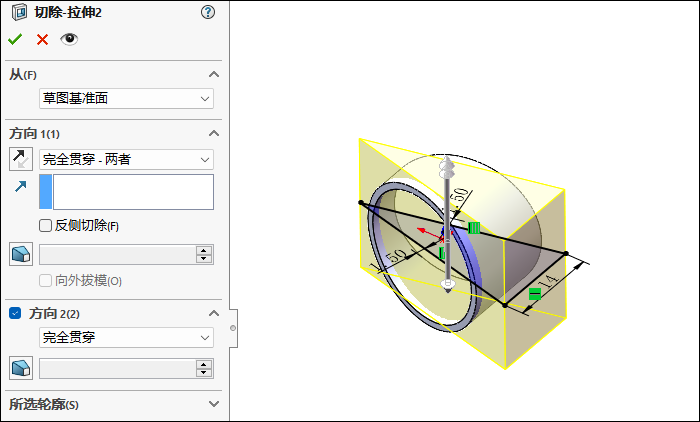

2.点击拉伸切除,在右视基准面上绘制如下图所示的草图。

拉伸方式设置为“完全贯穿-两者”,如下图所示。

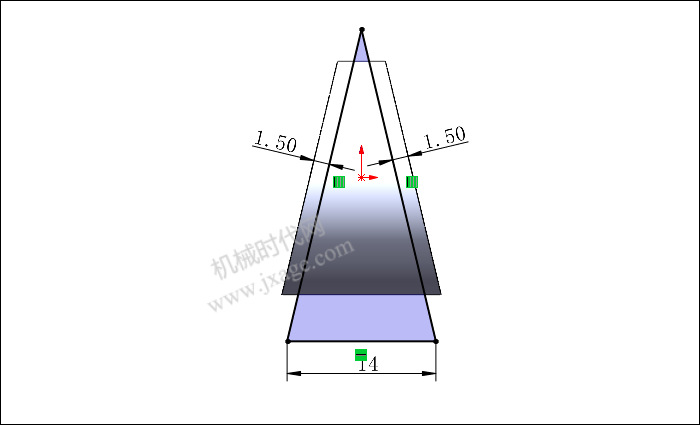

3.再次点击拉伸切除,在右视基准面上绘制如下图所示的草图。

拉伸方式设置为“完全贯穿-两者”,如下图所示。

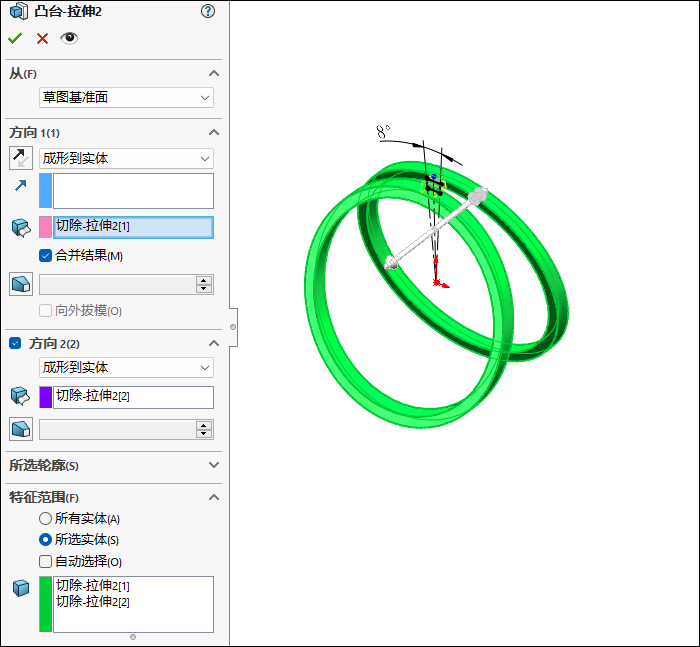

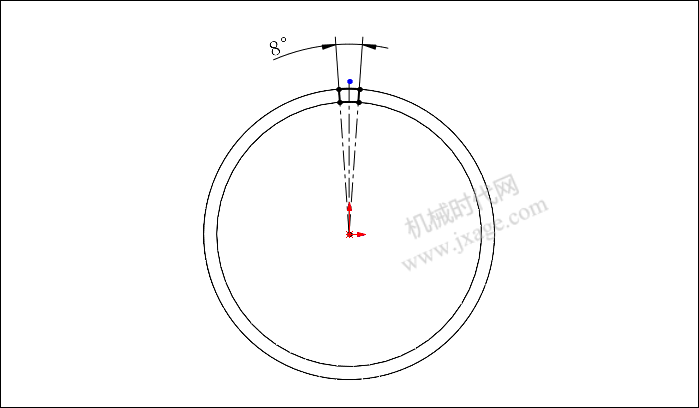

4.点击拉伸凸台/基体,在前视基准面上绘制如下图所示的草图。

方向1和方向2的终止条件均设置为“成形到实体”,依次选择拉伸切除1和拉伸切除2作为参考,勾选“合并结果”,特征范围勾选“所选实体”并选择拉伸切除1和拉伸切除2特征。

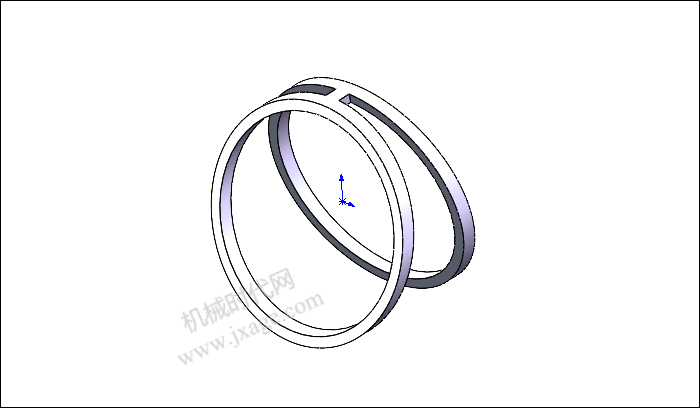

点击勾号完成。

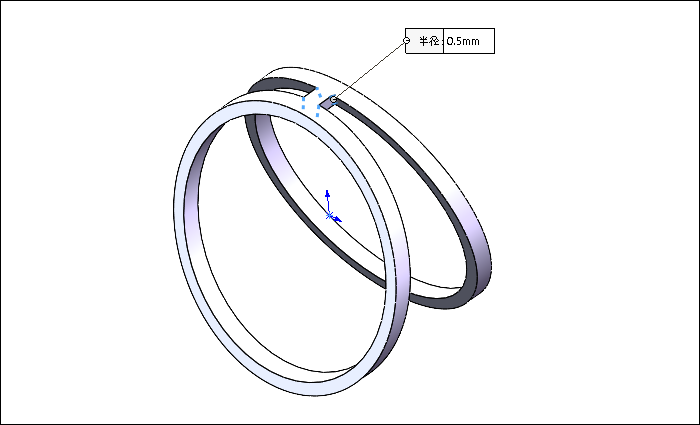

5.倒圆角。

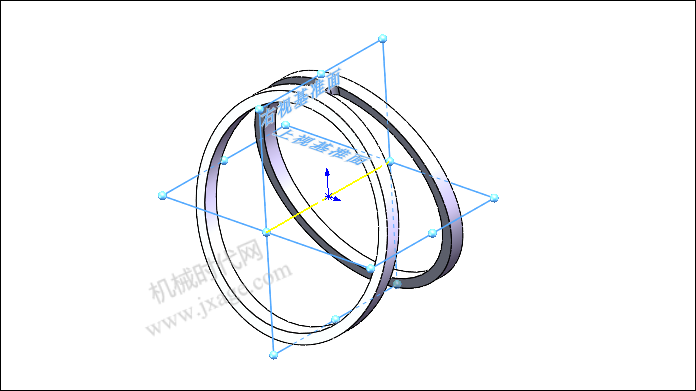

6.创建基准轴1。

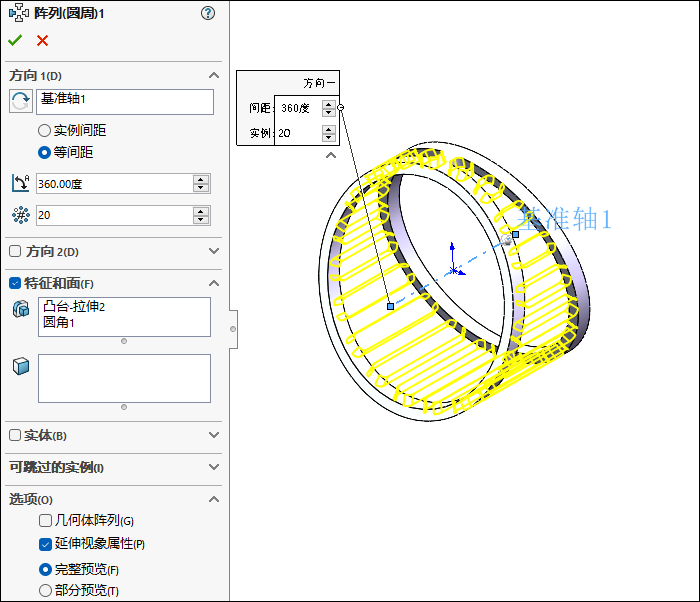

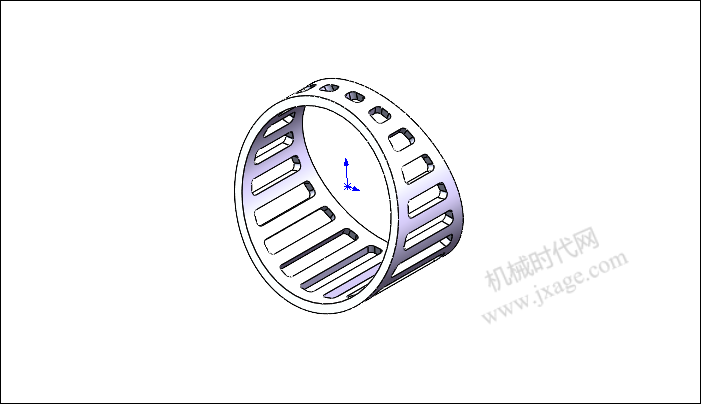

7.点击圆周阵列,阵列特征选择“凸台-拉伸2”和“圆角1”,阵列数量为20,等间距分布,如下图所示。

点击勾号完成。

8.倒圆角。

9.倒圆角。

10.渲染。

模型下载:

此处为隐藏的内容!
登录后方可查看!
