Creo如何创建果盘?

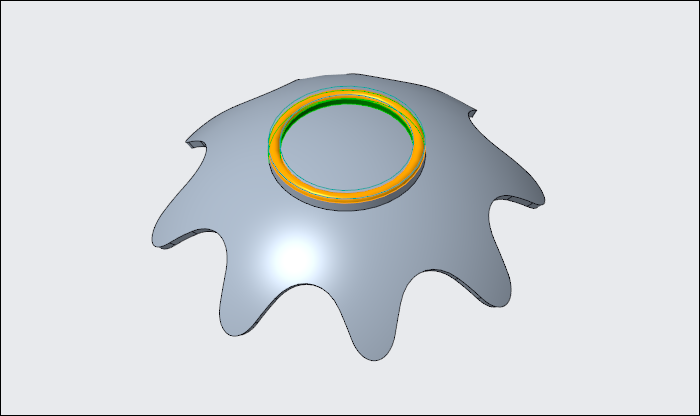

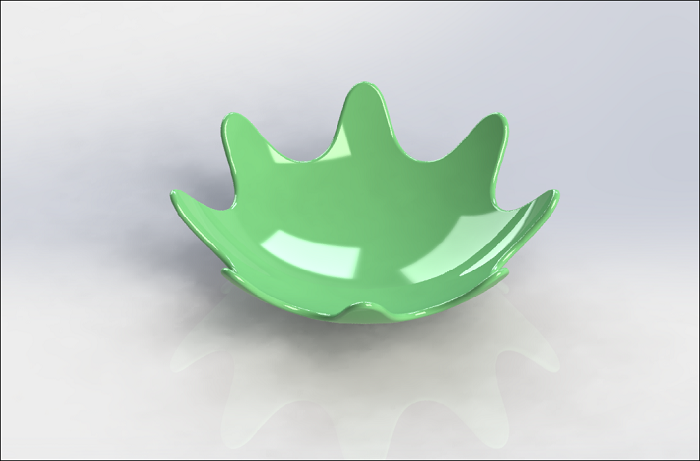

最终结果如下图所示:

文章末尾下载模型

方法:

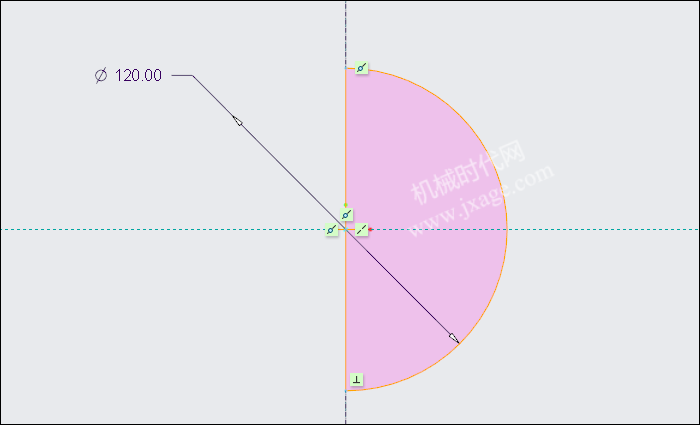

1.点击旋转,在FRONT平面绘制如下图所示的草图。

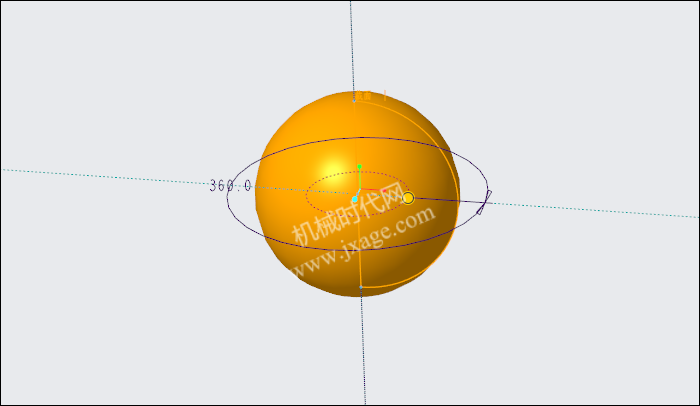

点击勾号完成。

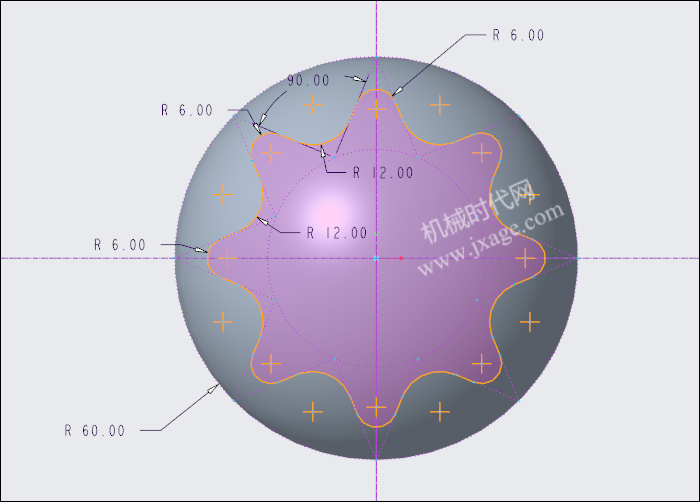

2.点击草绘,在FRONT平面绘制如下图所示的草图。

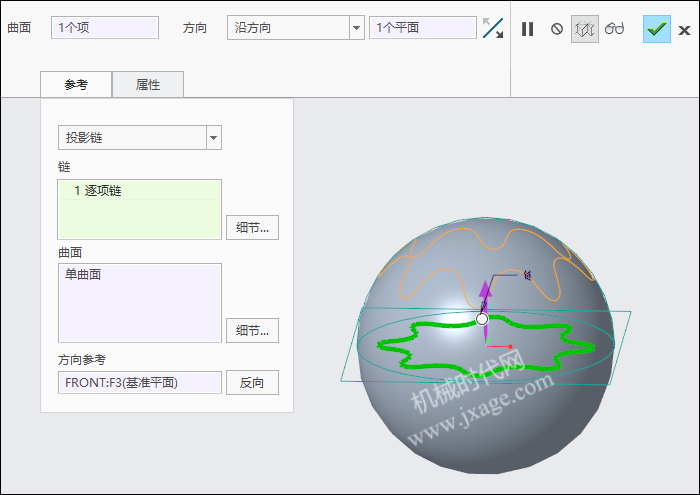

3.点击投影按钮,投影链选择上一步创建的草图,投影曲面选择球面,方向参考选择FRONT平面,如下图所示,点击勾号完成。

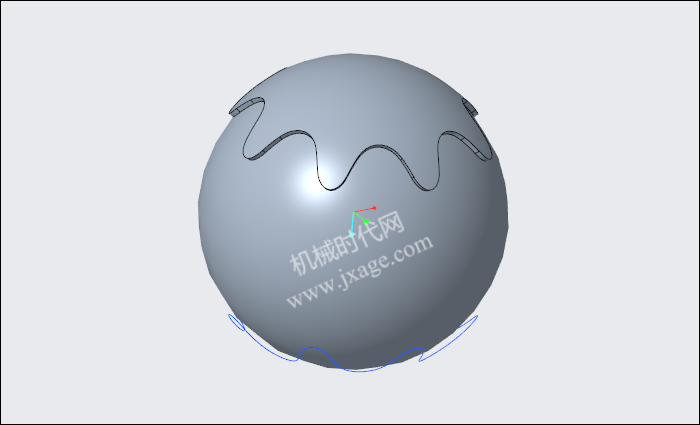

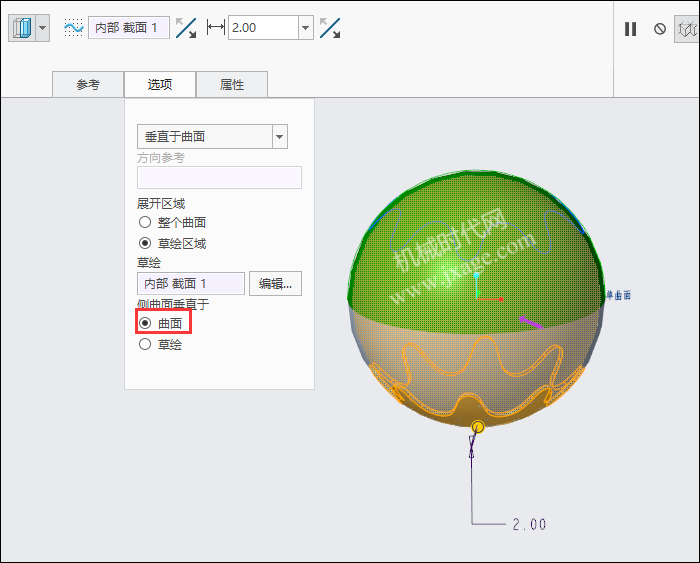

4.点击球面,然后点击“偏移”按钮,类型选择“展开特征”,偏移值为2mm,开展区域勾选“草绘区域”,进入草绘环境,使用草绘器中的“投影”命令创建出步骤2相同的草图。设置侧面垂直于“曲面”,如下图所示。

点击勾号完成。

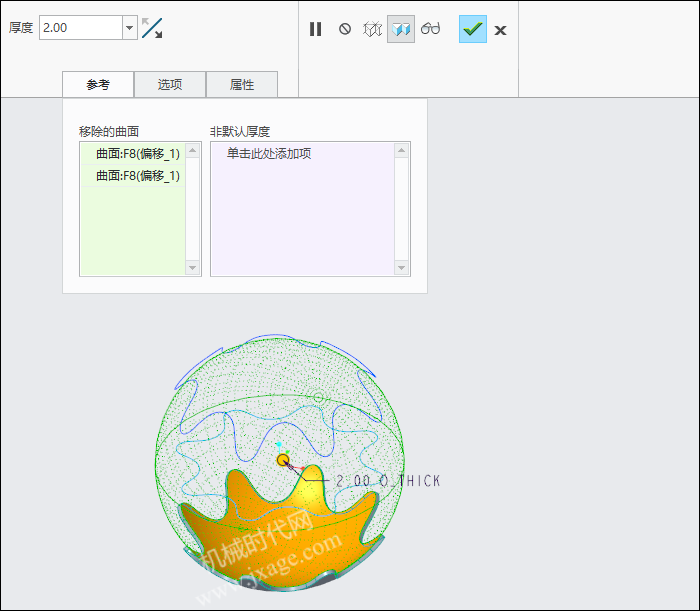

5.点击抽壳,厚度为2mm,如下图所示。

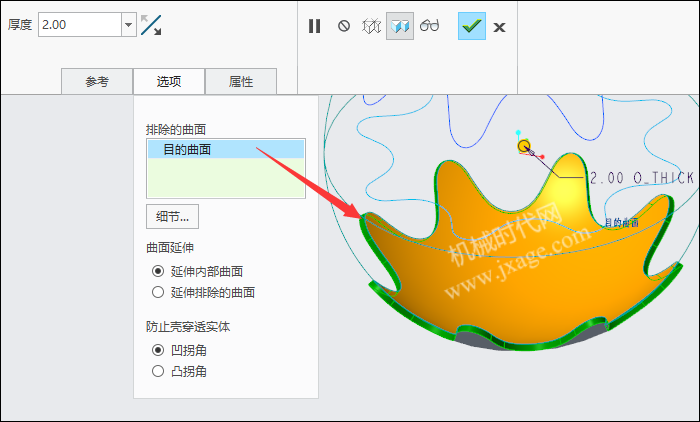

展开“选项”选项卡,在排除的曲面中选择下图绿色的侧面,点击勾号完成。

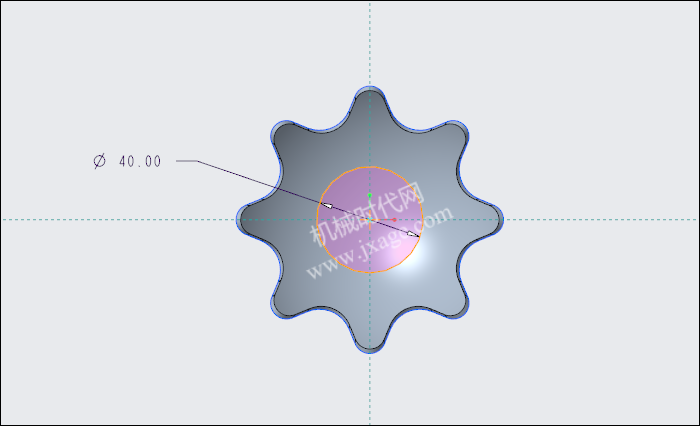

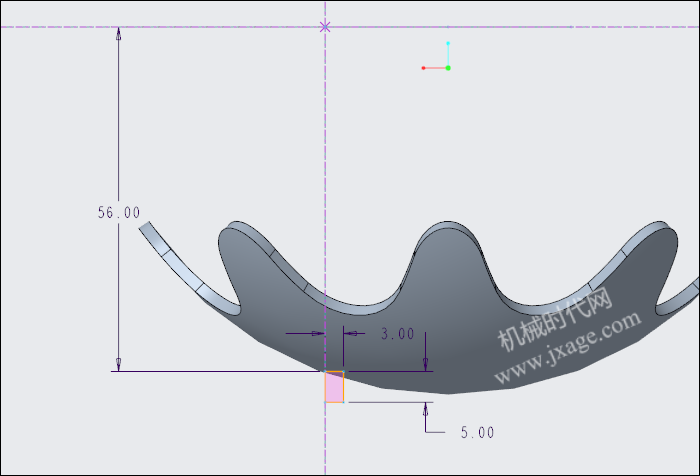

6.点击草绘,在FRONT平面绘制如下图所示的草图。

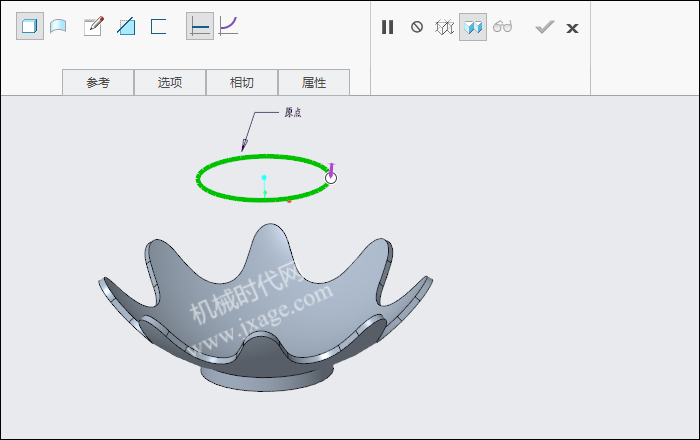

7.点击扫描按钮,选择上一步创建的草图作为扫描轨迹,进入草绘环境。

在草绘环境中绘制如下图所示的草图作为扫描的截面。

点击勾号完成。

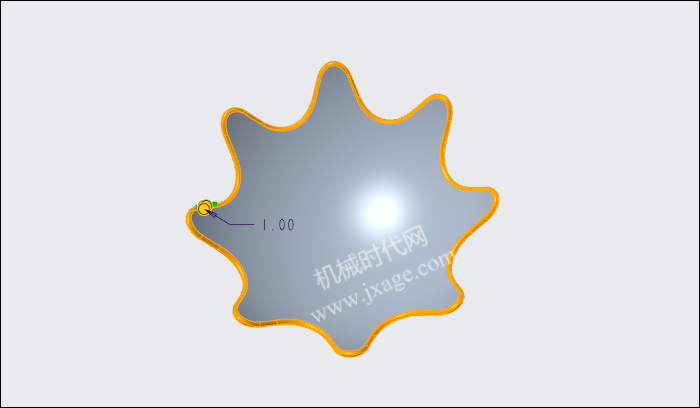

8.倒圆角。

9.倒圆角。

10.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
