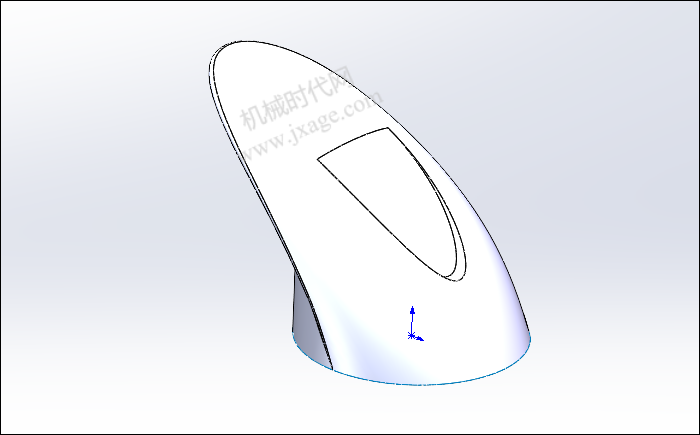

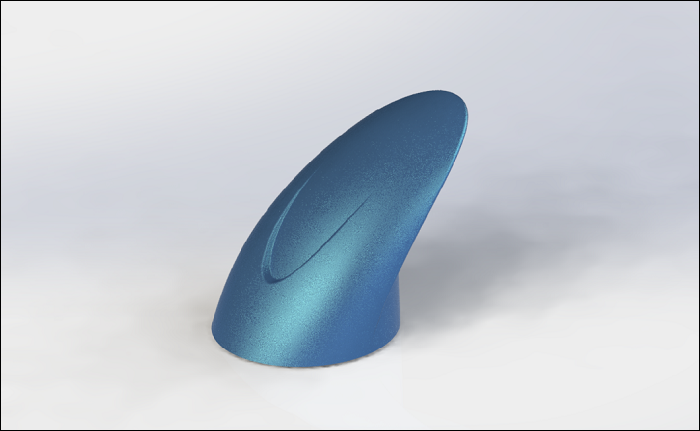

最终结果如下图所示：
文章末尾下载模型
方法：

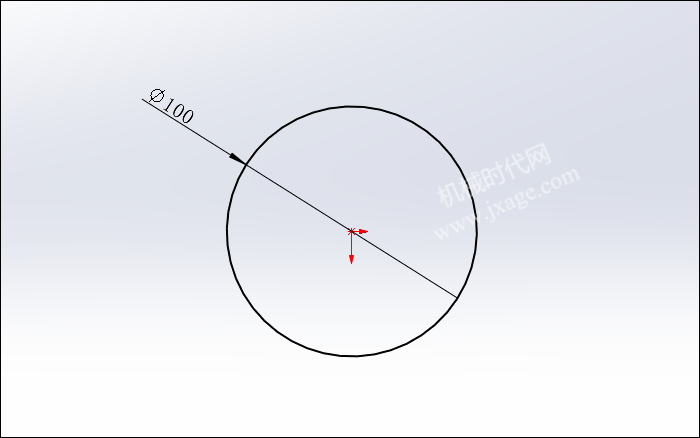

1.点击“插入”-“曲面”-“拉伸曲面”，在上视基准面上绘制如下图所示的草图。

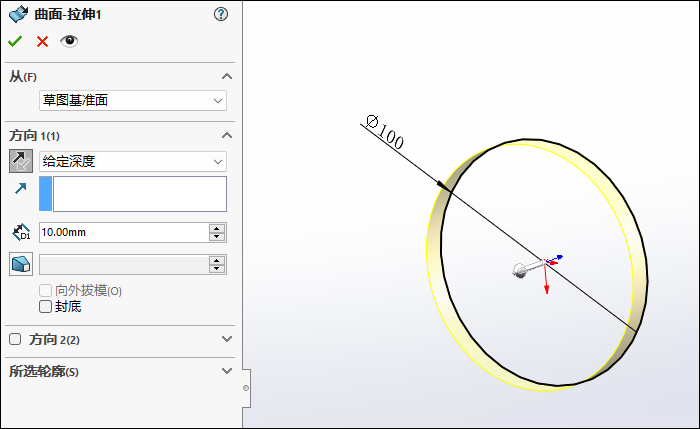

设置拉伸深度为10mm。

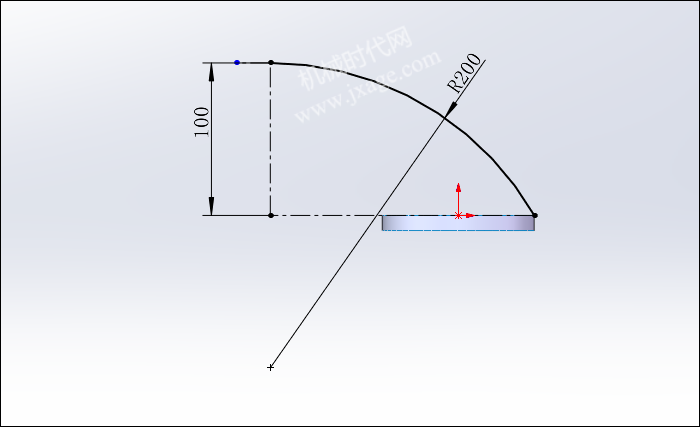

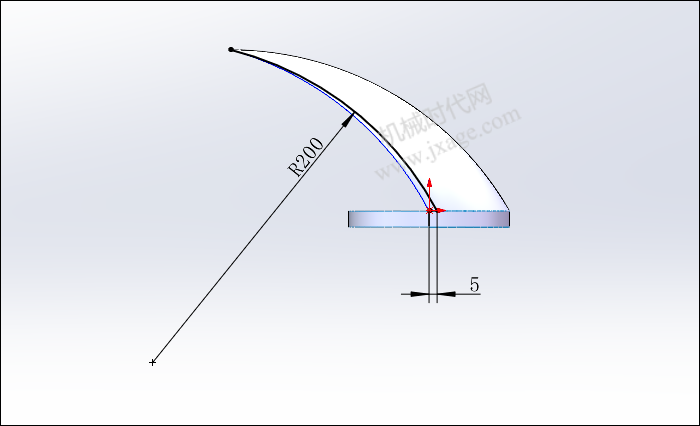

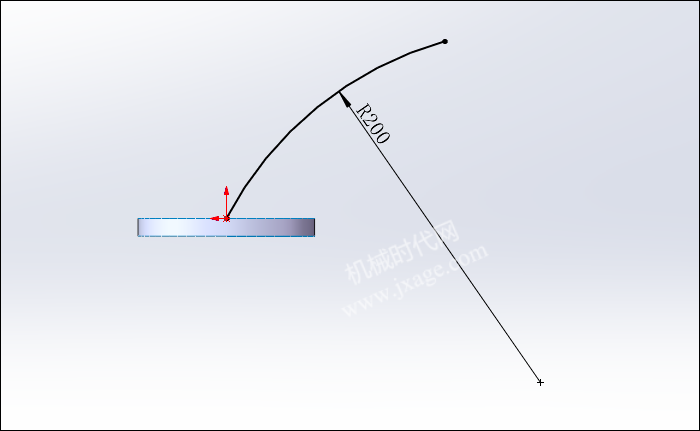

2.点击草图绘制，在前视基准面上绘制如下图所示的草图。

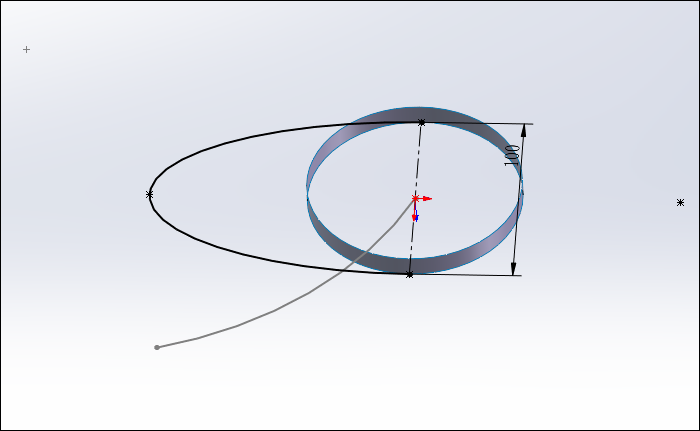

3.点击草图绘制，在上视基准面上绘制如下图所示的草图。

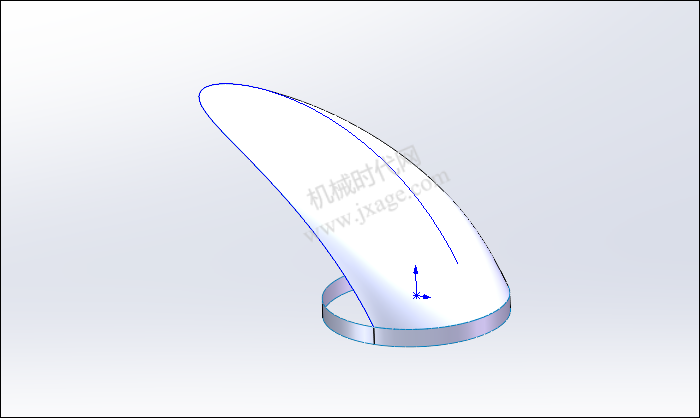

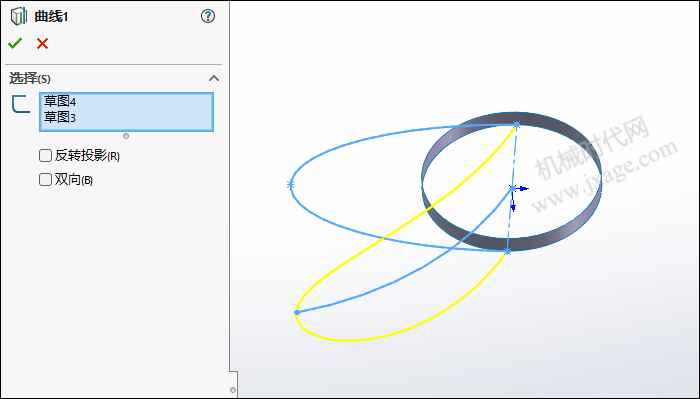

4.点击投影曲线，选择步骤2和步骤3创建的两个草图，创建出如下图所示的浅黄色曲线1，点击勾号完成。
5.点击分割线，要分割的曲面选择下图所示的蓝色面，使用右视基准面进行分割，点击勾号完成。
6.点击草图绘制，在前视基准面上绘制如下图所示的草图。

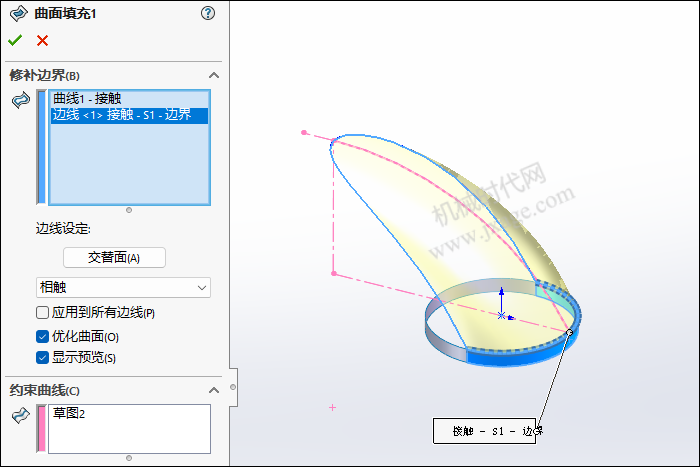

7.点击“插入”-“曲面”-“填充”，选择下图所示的曲线1和边线作为修补边界，曲率控制设置为“相触”，如下图所示。
点击勾号完成。
8.点击草图绘制，在前视基准面上绘制如下图所示的草图。

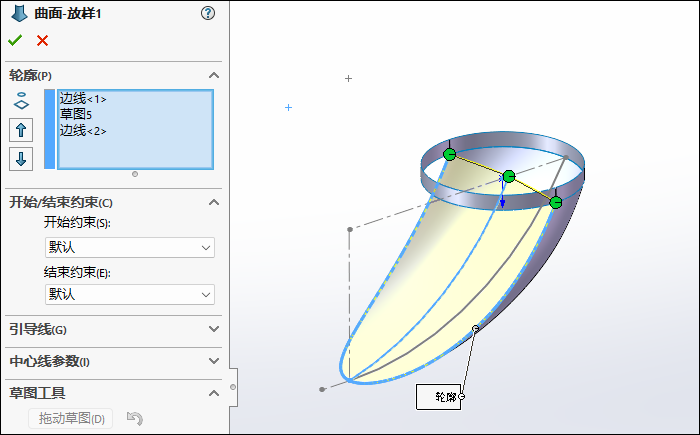

9.点击“插入”-“曲面”-“放样曲面”，选择下图所示的两个蓝色边线和上一步创建的草图，按照下图进行设置，点击勾号完成。

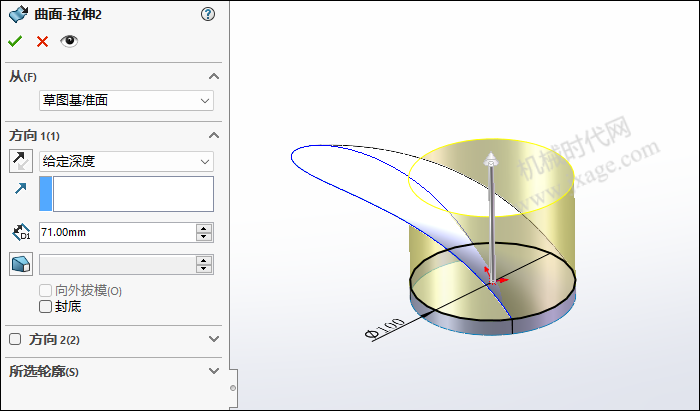

10.点击“插入”-“曲面”-“拉伸曲面”，选择草图1作为拉伸截面，设置拉伸深度为71mm，如下图所示。

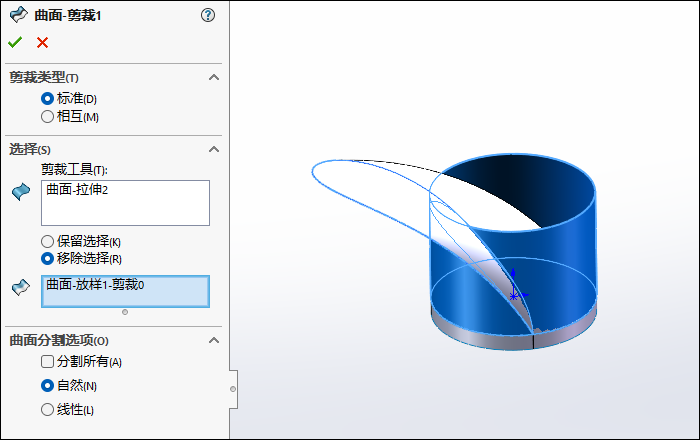

11.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的拉伸曲面作为剪裁工具，对放样曲面在圆柱内的部分进行剪裁，如下图所示。

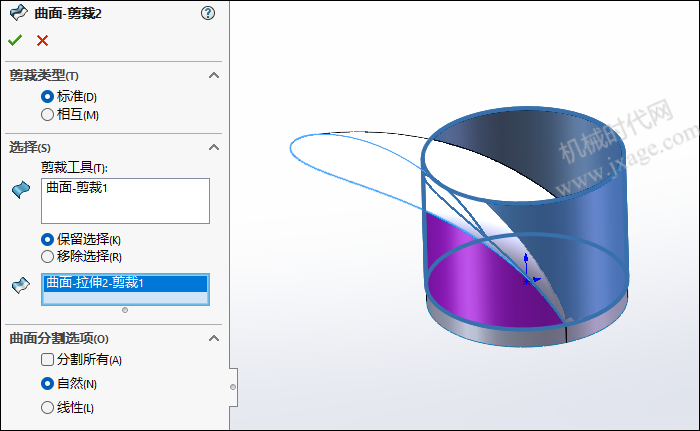

12.再次点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择放样曲面作为剪裁工具，对拉伸曲面进行剪裁，保留紫色部分的曲面，如下图所示。
剪裁完成。

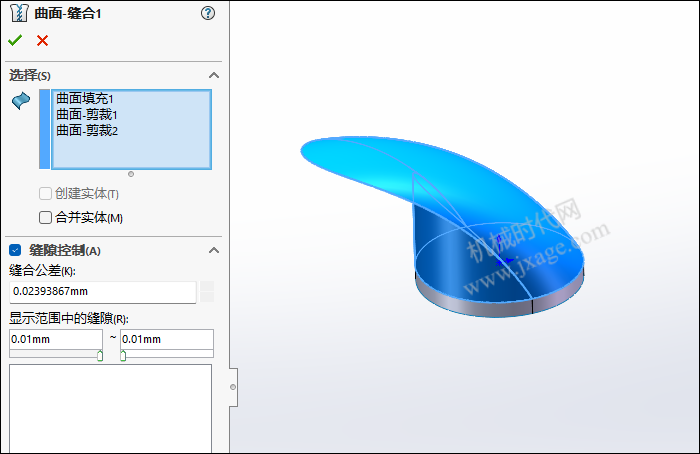

13.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。
14.创建倒圆角。

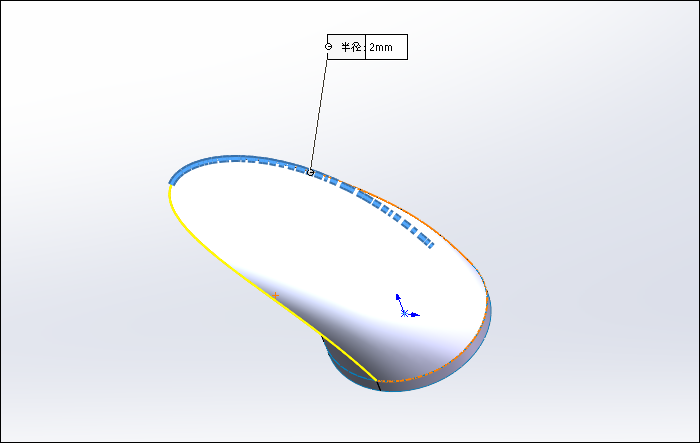

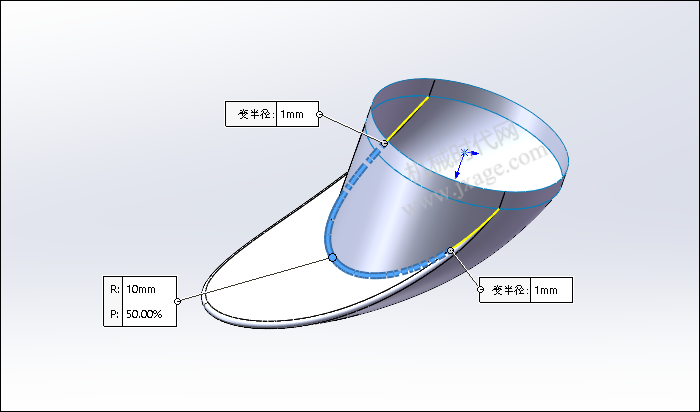

15.创建变化圆角。

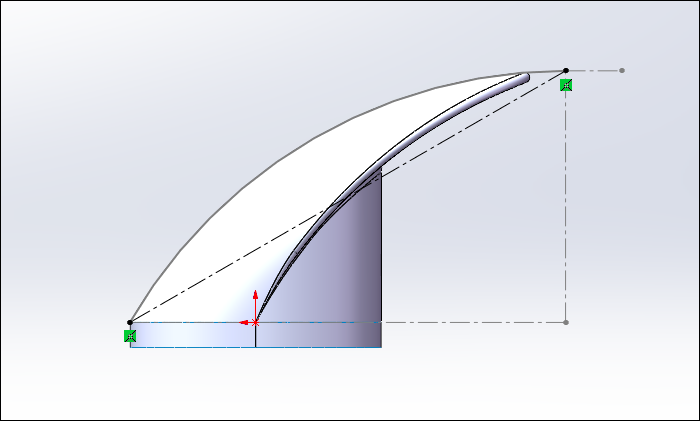

16.点击草图绘制，在前视基准面上绘制如下图所示的草图（一条构造线）。

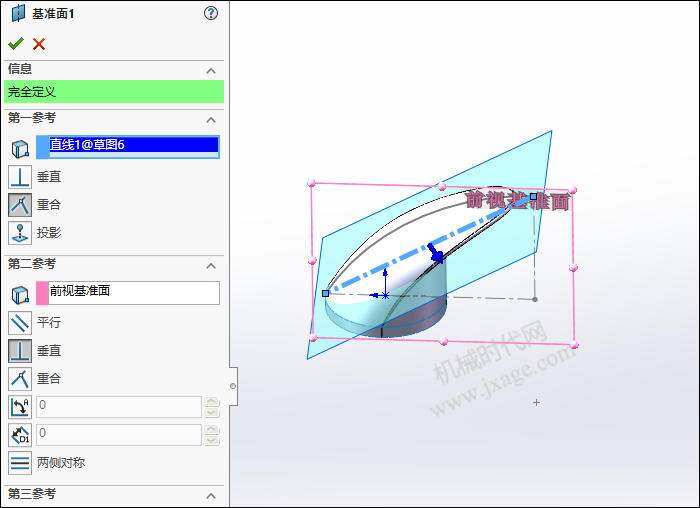

17.创建基准面1，如下图所示。

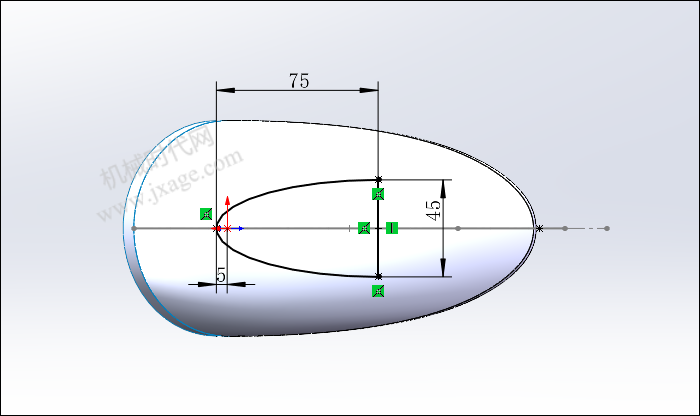

18.点击草图绘制，在基准面1上绘制如下图所示的草图。

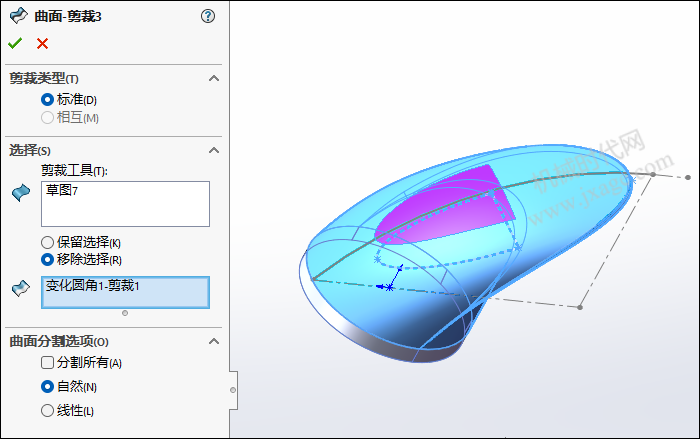

19.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图蓝色曲面进行剪裁，移除紫色部分的曲面，如下图所示。

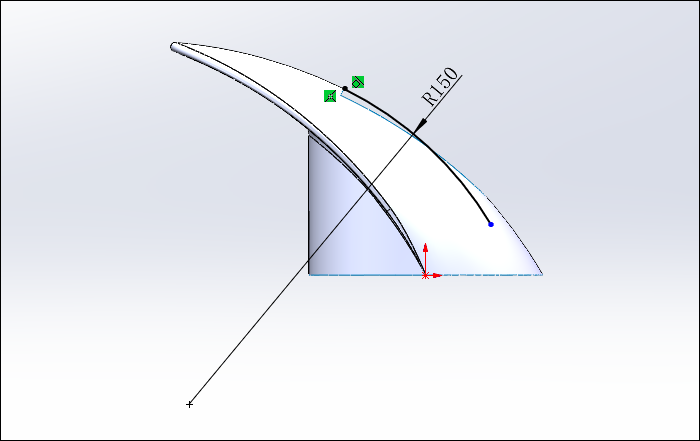

20.点击草图绘制，在前视基准面上绘制如下图所示的草图（注意几何约束）。

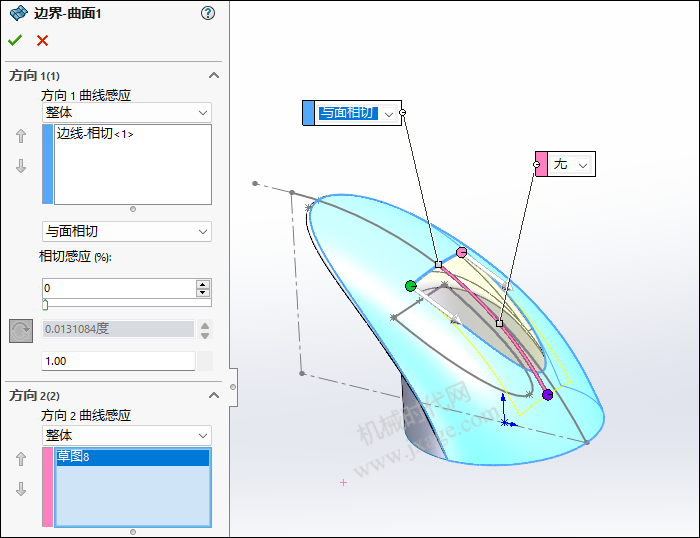

21.点击“插入”-“曲面”-“边界曲面”，选择下图所示的蓝色边线作为方向1曲线感应，相切类型选择“与面相切”，选择下图所示的粉红色边线作为方向2曲线感应，如下图所示，点击勾号完成。

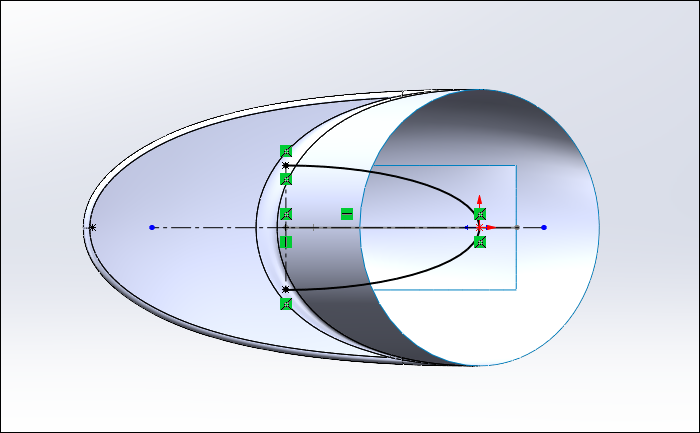

22.点击草图绘制，在基准面1上绘制如下图所示的草图。

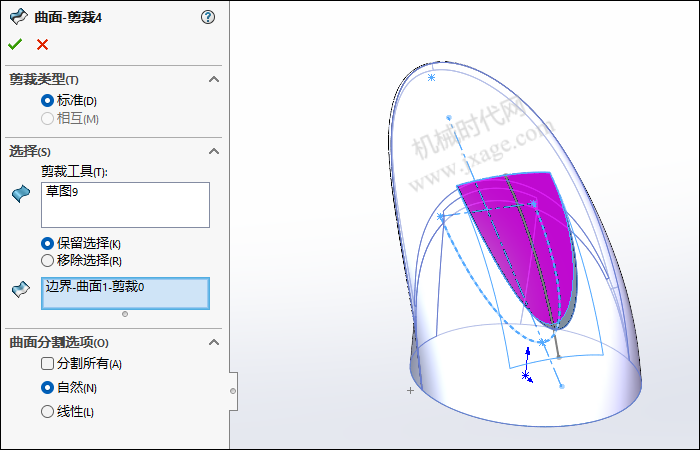

23.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图边界曲面进行剪裁，保留紫色部分的曲面，如下图所示。

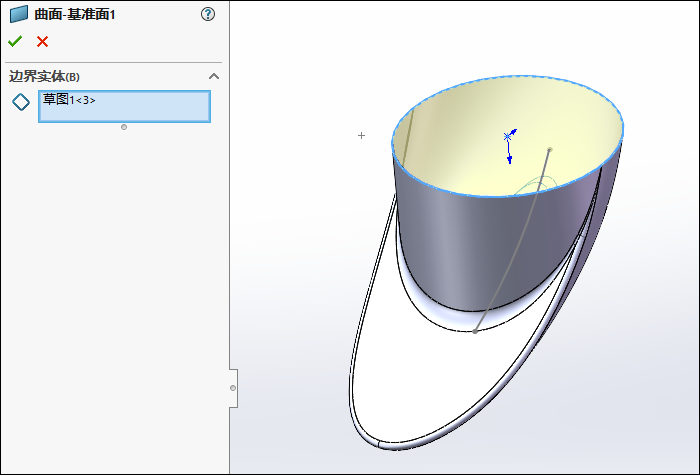

24.点击“插入”-“曲面”-“平面区域”，选择草图1作为边界实体，点击勾号完成。

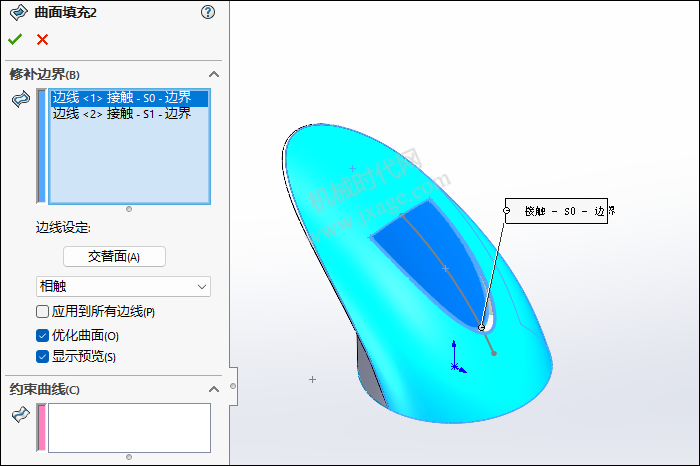

25.点击“插入”-“曲面”-“填充”，选择下图所示的两条边线（即缝隙的两个边），对曲面进行填充。
点击勾号完成。

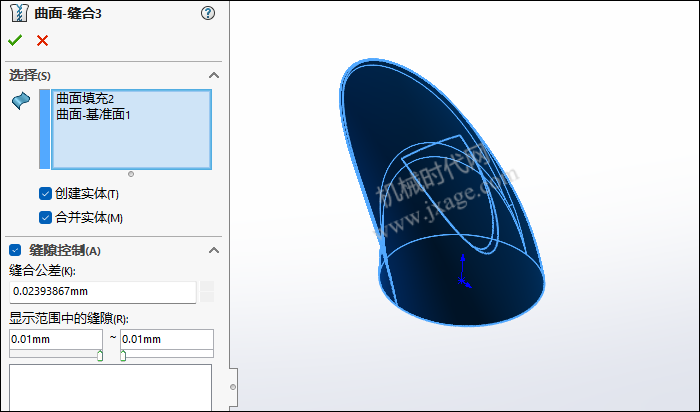

26.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。

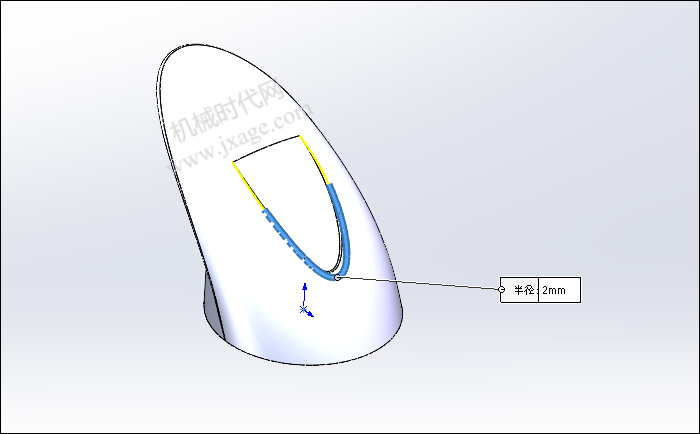

27.倒圆角。
28.倒圆角。

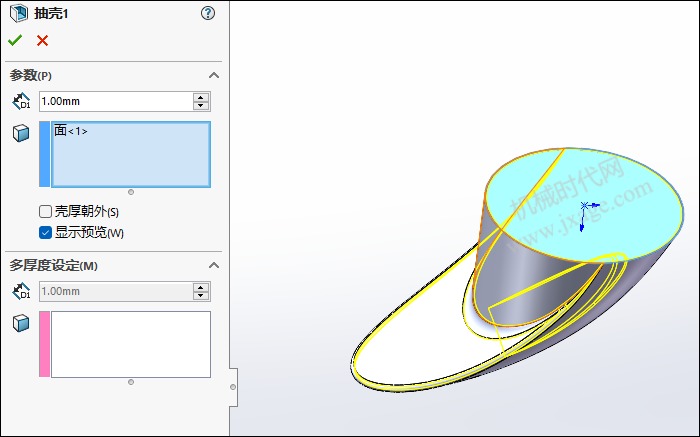

29.抽壳。
30.完成。
模型下载：
