Proe竞赛练习题(5)

完成结果:

文章末尾下载模型和练习题

方法:

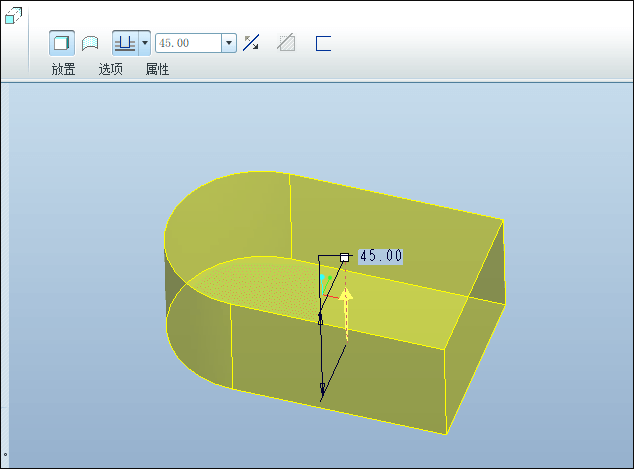

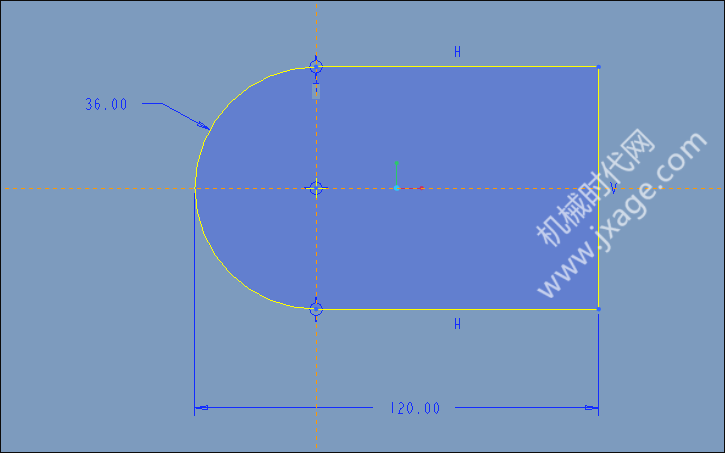

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

拉伸高度45mm。

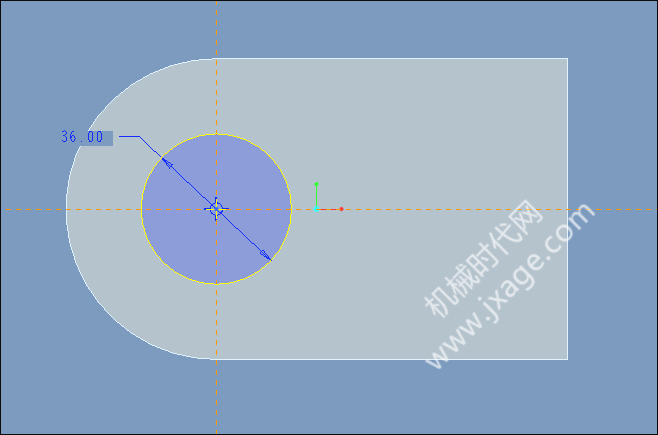

2.再次点击拉伸,在模型的上表面绘制如下图所示的草图。

拉伸高度8mm。

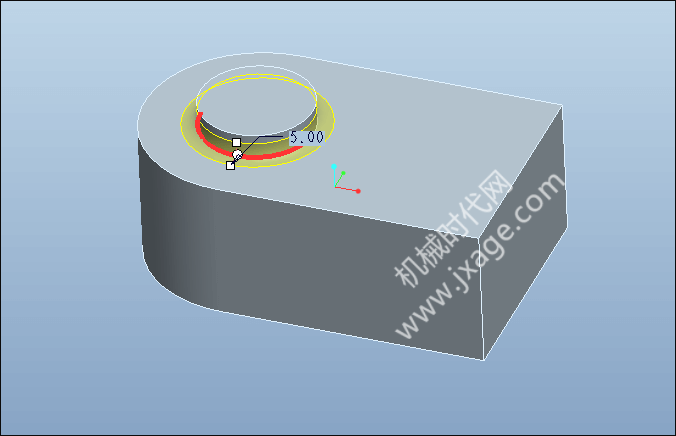

3.倒圆角。

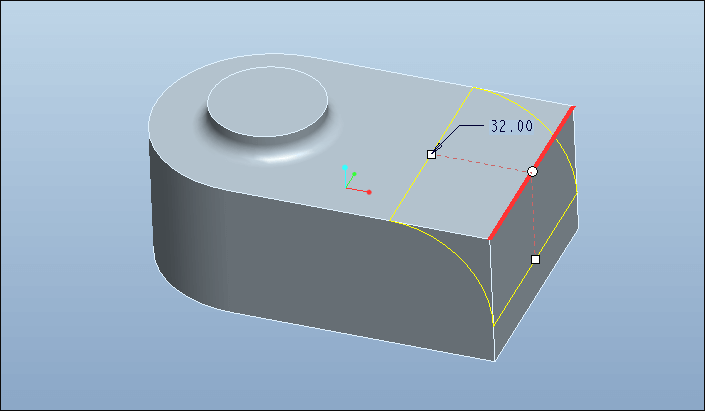

4.倒圆角,数值为32。

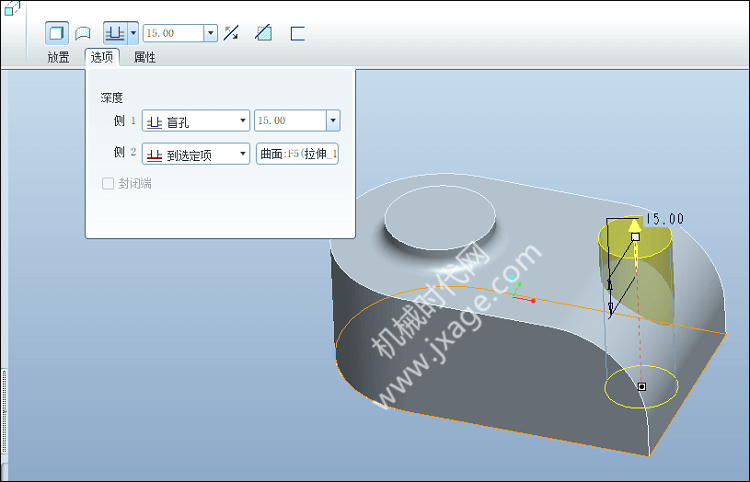

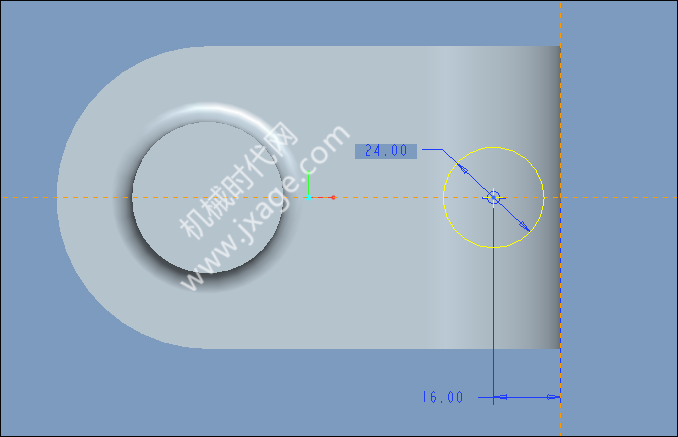

5.点击拉伸,在模型的上表面绘制如下图所示的草图。

设置拉伸侧1和侧2的深度。

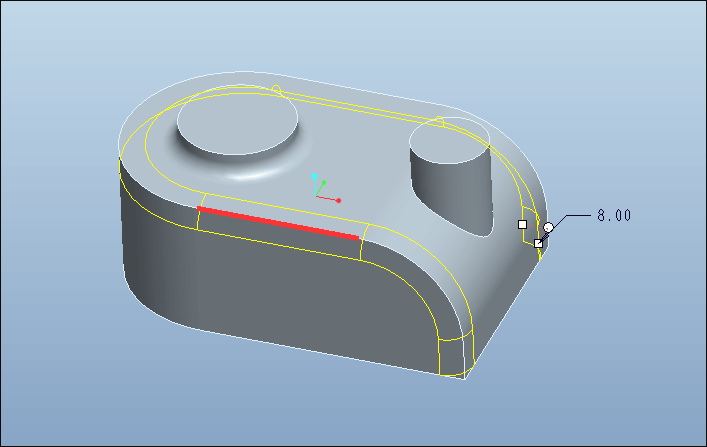

6.倒圆角,数值为8。

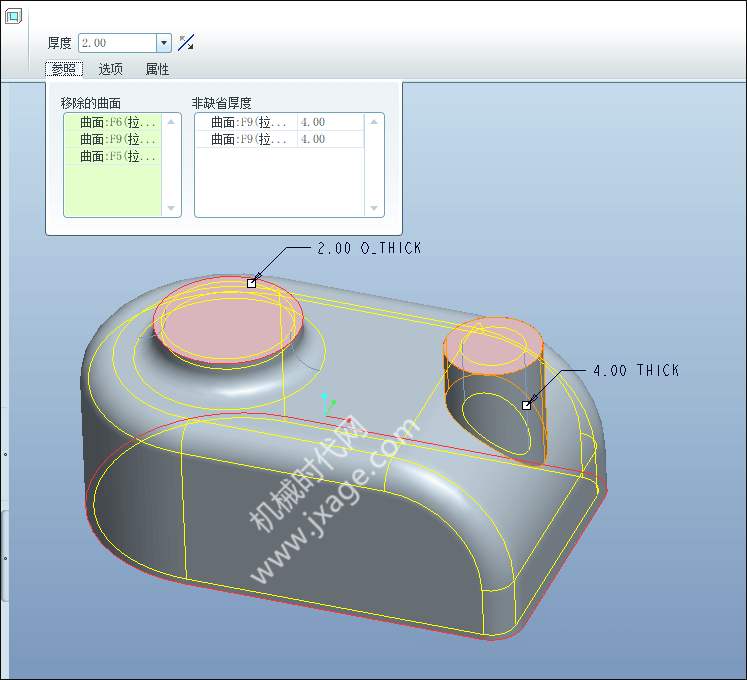

7.点击抽壳,设置主体的厚度为2mm,步骤5的拉伸特征的面设置为“非缺省厚度”,厚度为4。

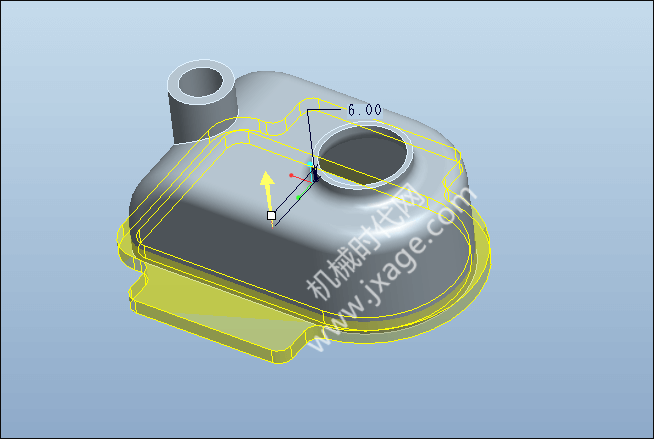

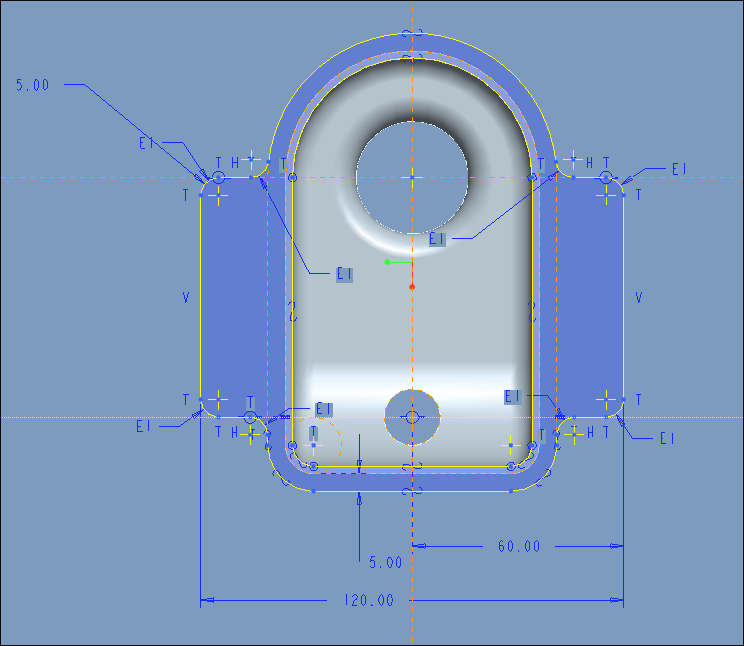

8.点击拉伸,绘制如下图所示草图。

设置拉伸厚度为6mm。

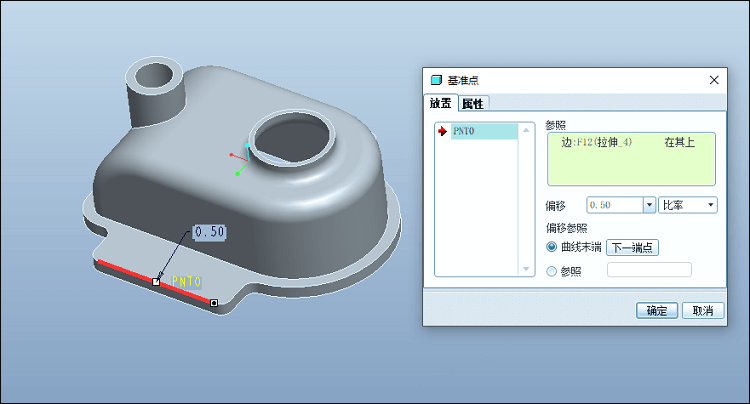

9.创建基准点。

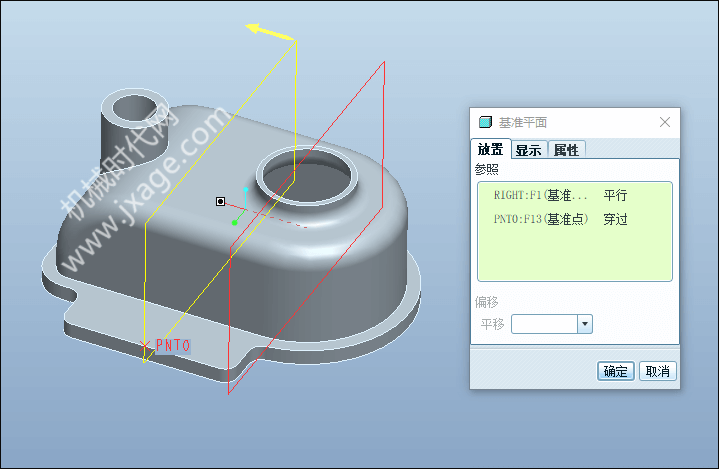

10.创建基准平面。

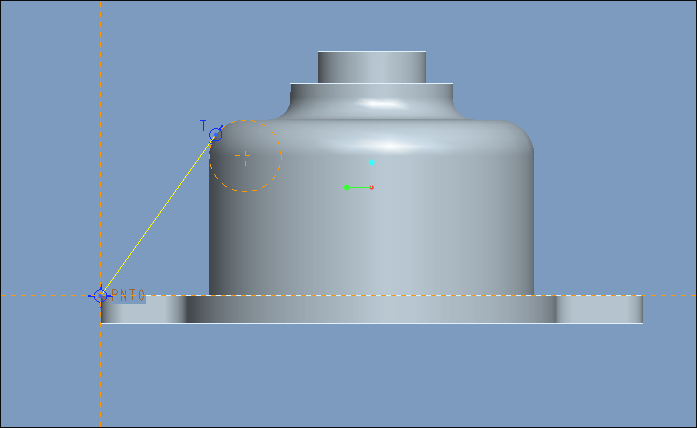

11.点击轮廓筋工具,在上一步的基准平面上绘制如下图所示的草绘。

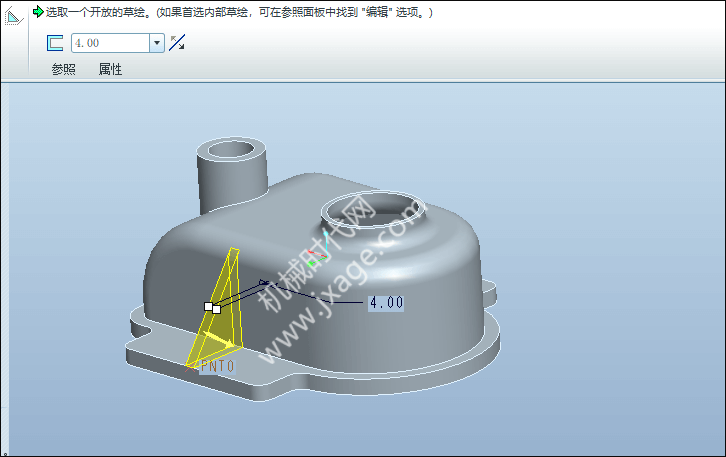

退出草绘,设置筋的厚度为4mm。

12.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
