Proe曲面建模（16）：可乐瓶

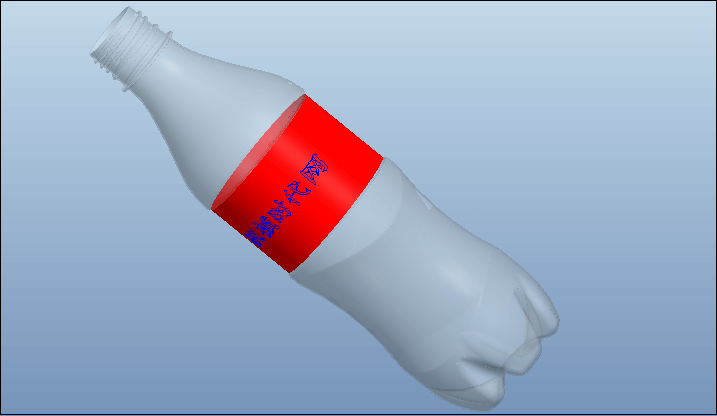

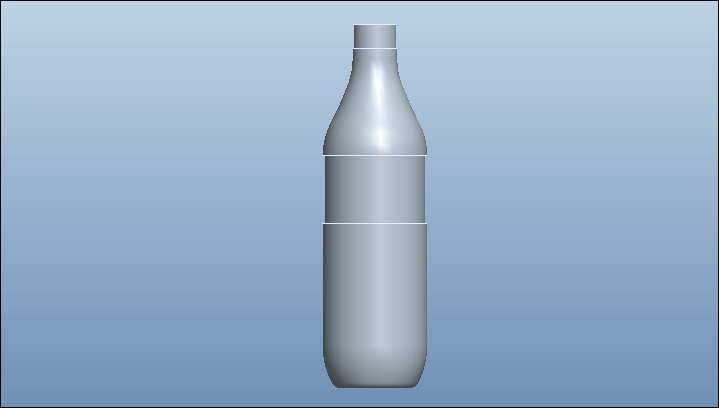

最终结果如下：

文章末尾下载模型

方法：

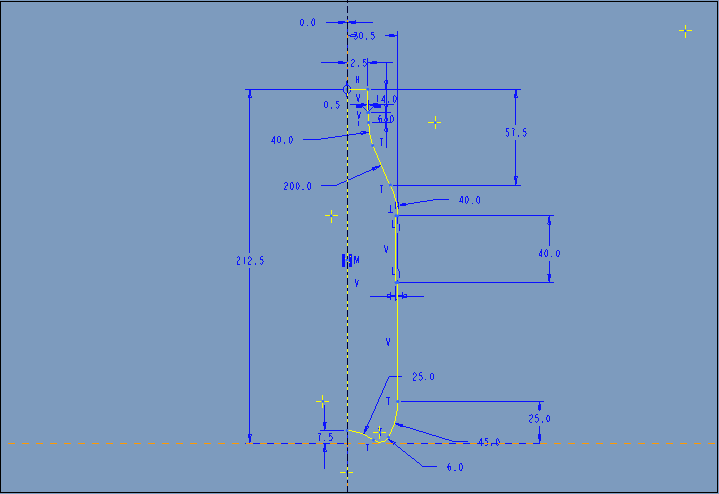

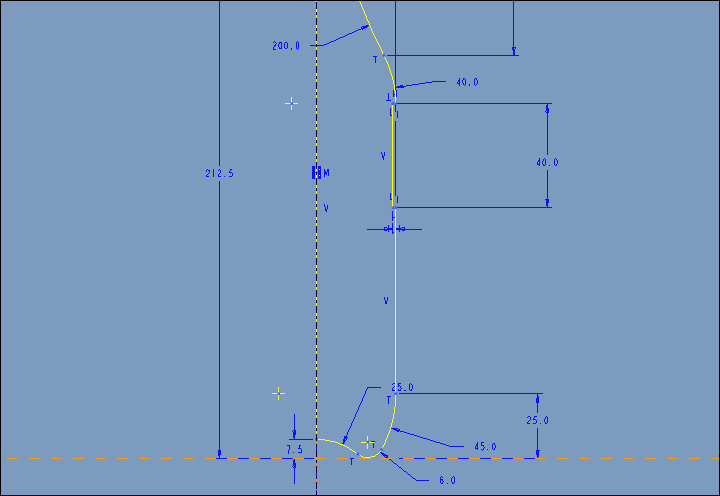

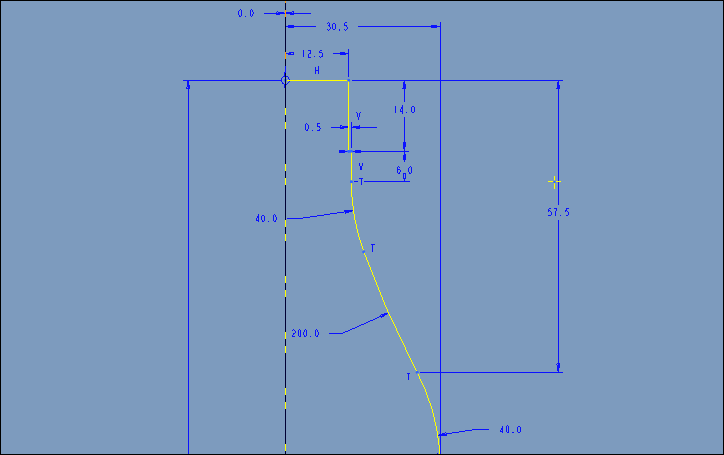

1.点击旋转，类型为曲面，在FRONT平面绘制如下的截面。

绘制完成后，点击勾号。

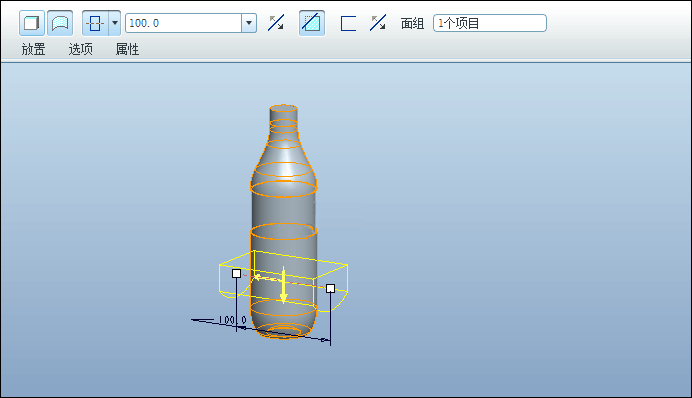

2.点击拉伸，类型为曲面，绘制如下的截面，点击切除材料，对称拉伸100。

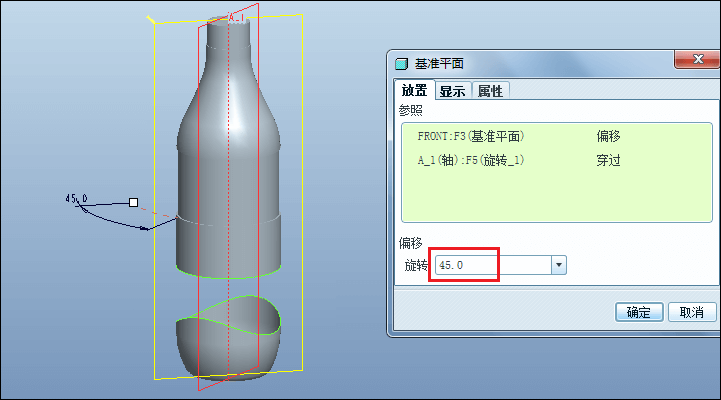

3.创建基准平面。

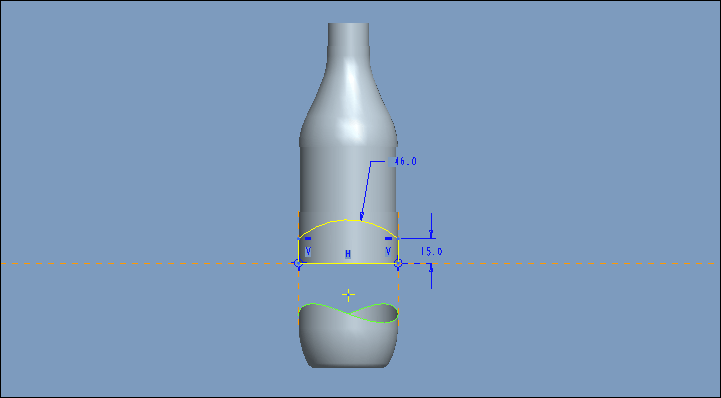

4.点击拉伸，类型为曲面，点击切除材料，在上一步的基准平面上绘制如下的截面。

点击勾号完成。

5.点击草绘，在FRONT平面绘制如下的草绘。

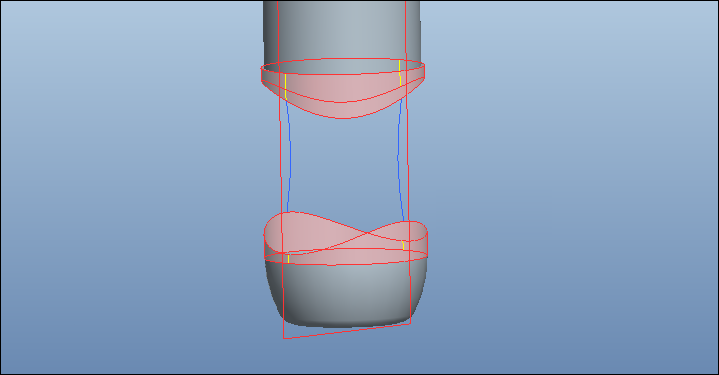

6.按住Ctrl键选择RIGHT平面和旋转曲面，创建如下的相交线。

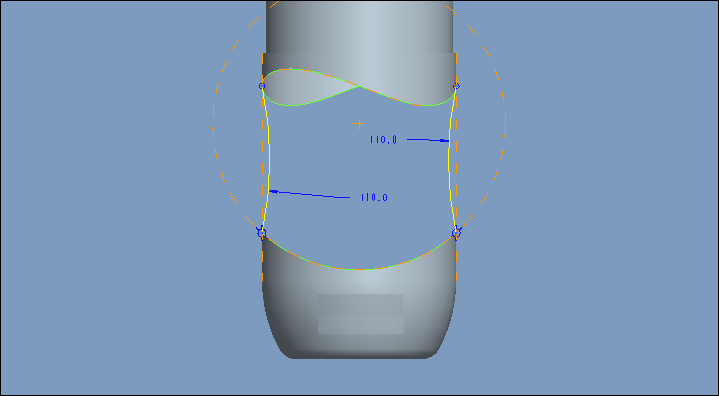

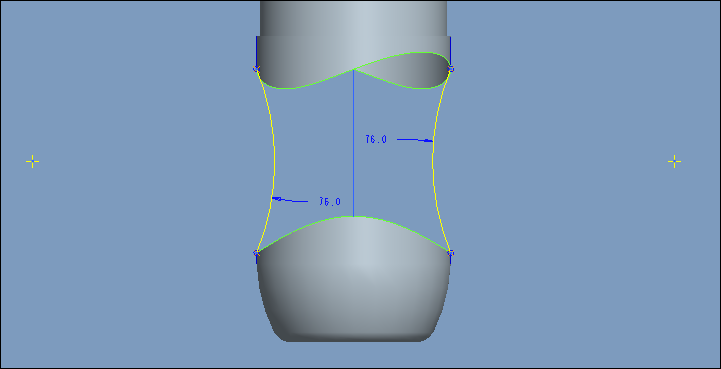

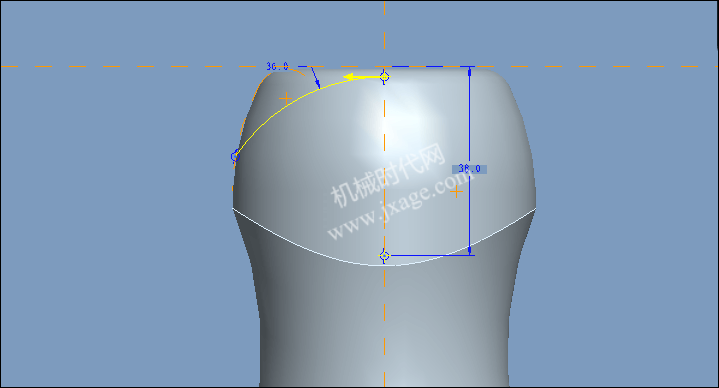

7.点击草绘，，在RIGHT平面绘制如下的草绘。

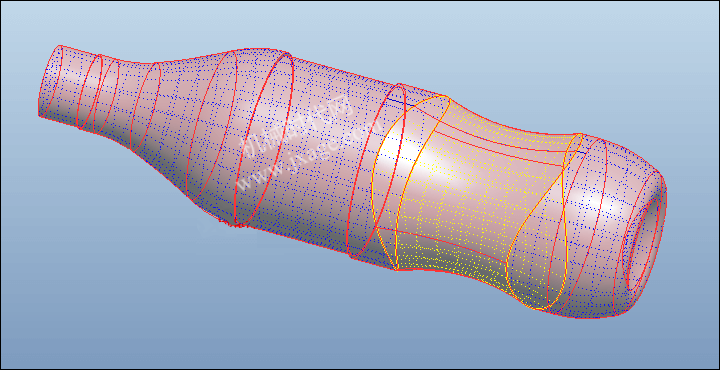

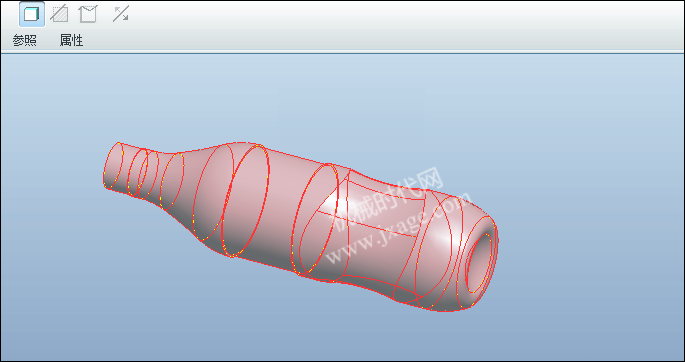

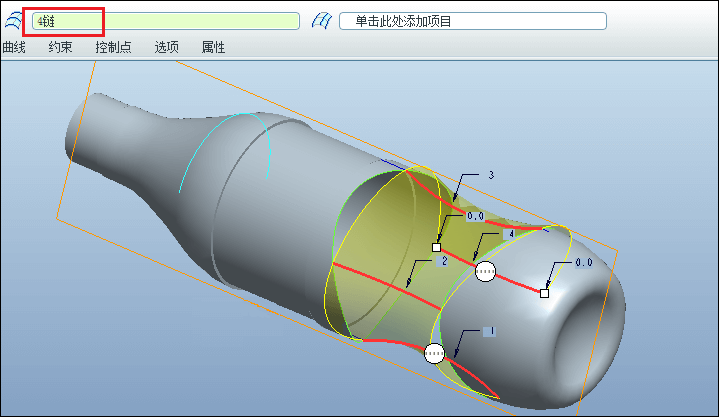

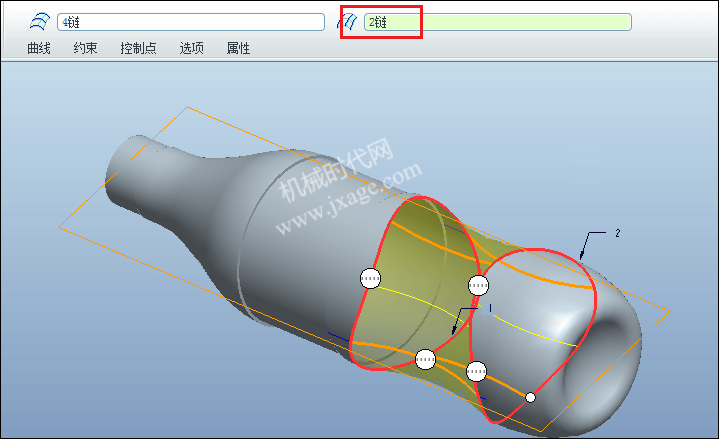

8.点击边界混合，选择上面创建的4条曲面作为第一方向链。

选择下图的边缘作为第二方向链。

完成。

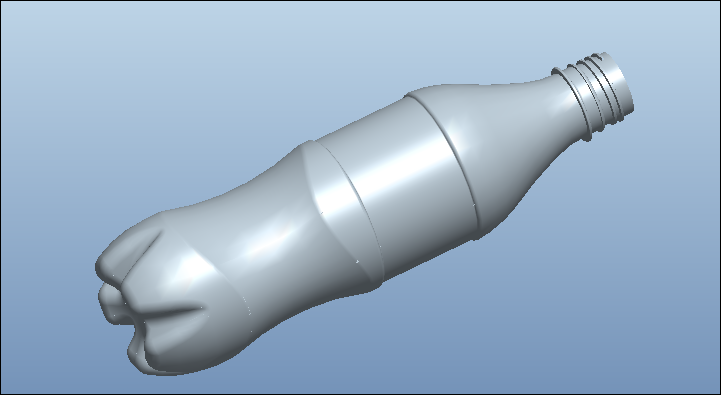

9.选择旋转曲面和边界混合曲面，点击【编辑】-【合并】，将曲面镜像合并。

10.选择合并曲面，点击【编辑】-【实体化】。

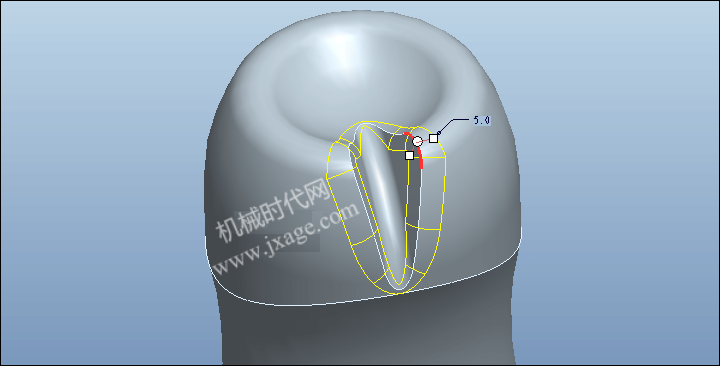

11.点击【插入】-【扫描】-【切口】，绘制如下的扫描轨迹。

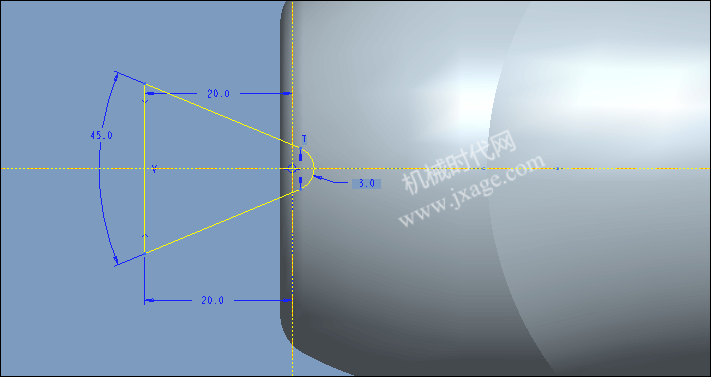

绘制如下的截面。

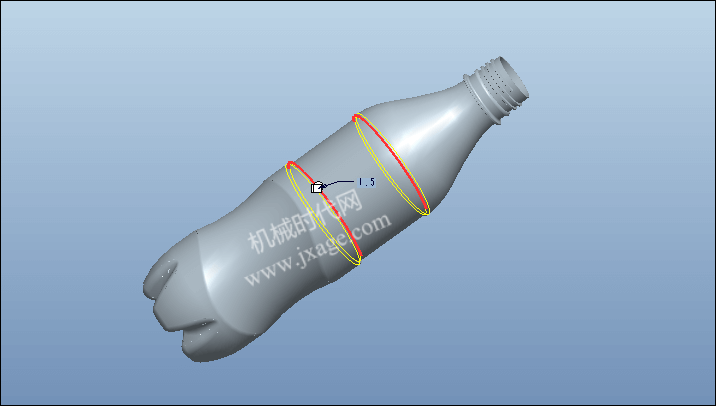

12.倒角。

14.将扫描切除特征和倒角特征进行组。

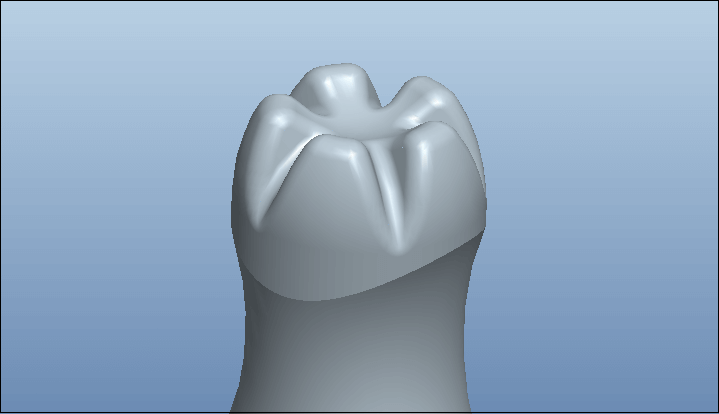

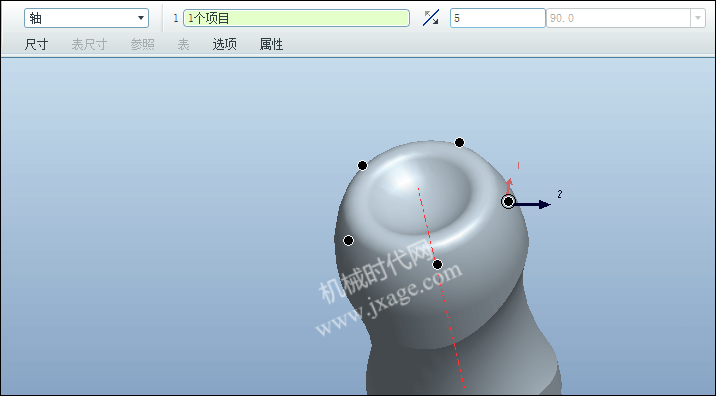

15.将组进行轴阵列。

完成。

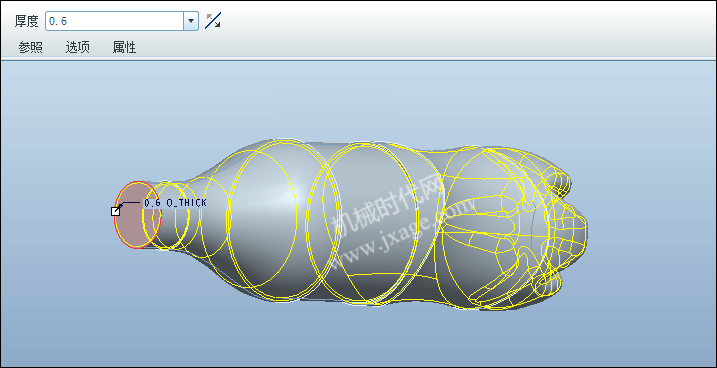

17.抽壳。

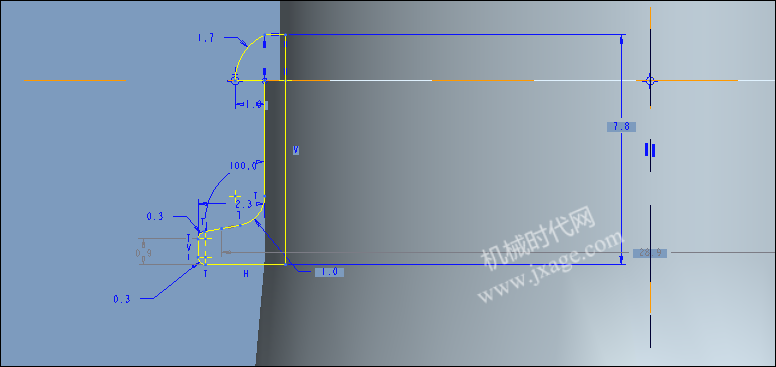

18.点击旋转，绘制如下的草绘。

完成。

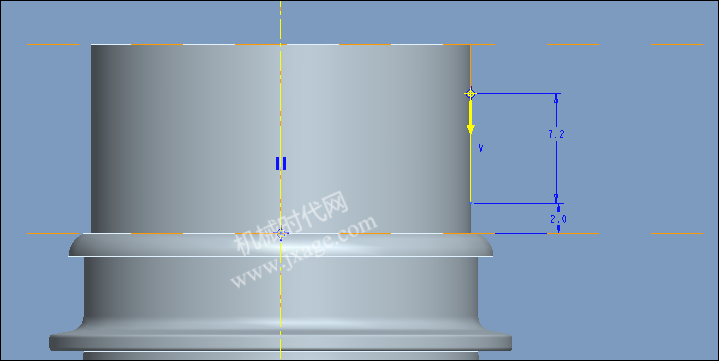

19.点击【插入】-【螺旋扫描】，绘制如下的轨迹和中心线。

节距值为3。

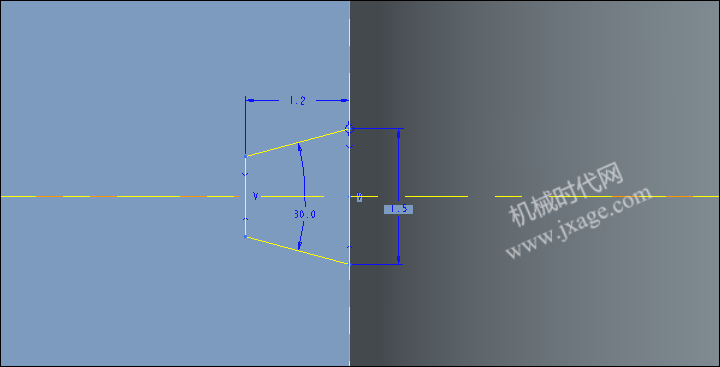

绘制如下的截面。

完成。

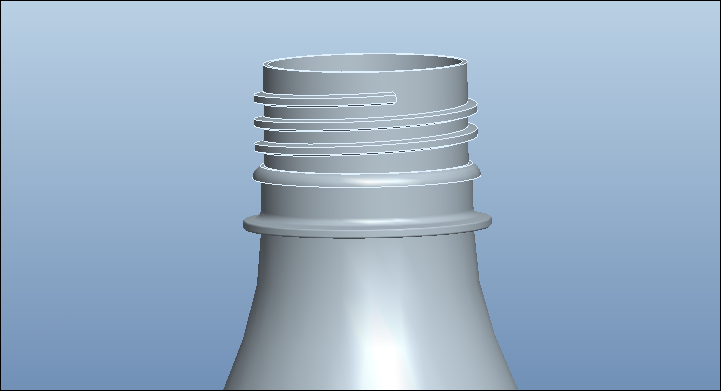

20.倒角。

完成。

模型下载：
