Proe曲面建模（17）：自行车座垫

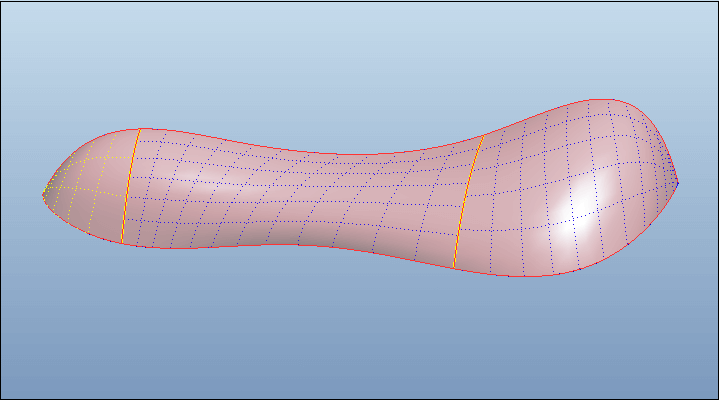

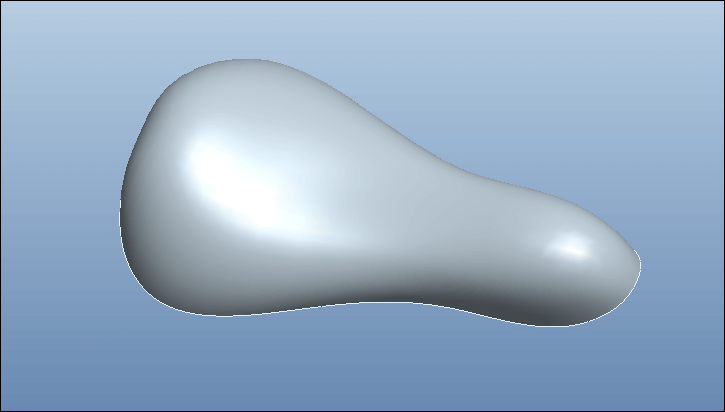

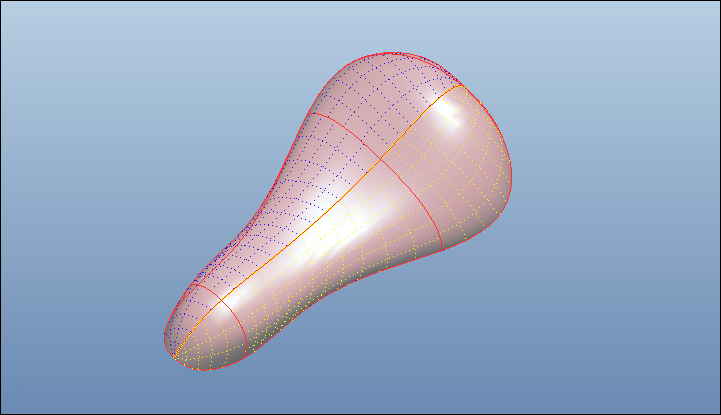

最终结果如下：

方法：

1.新建文件。

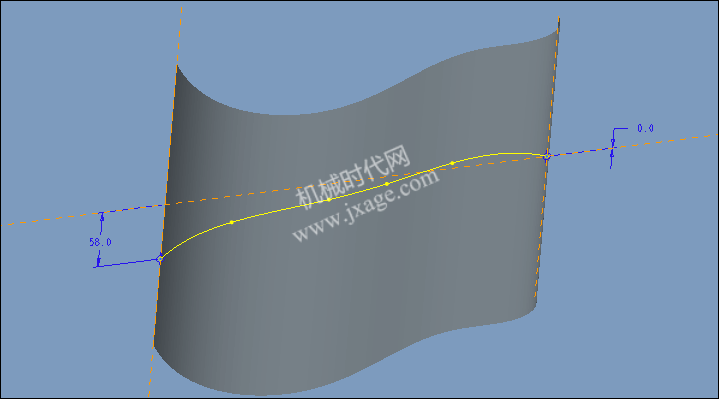

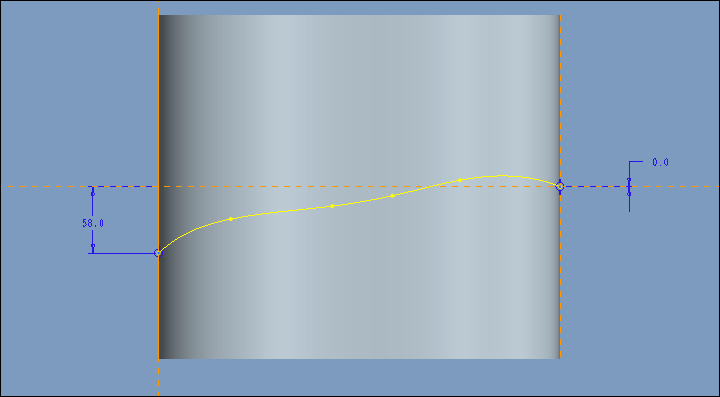

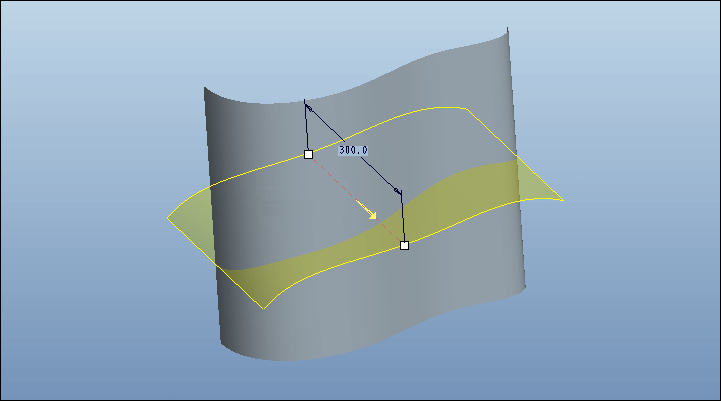

2.点击拉伸，在Front平面绘制如下的草绘，对称拉伸300。

3.点击拉伸，在TOP平面绘制如下的草绘，对称拉伸300。

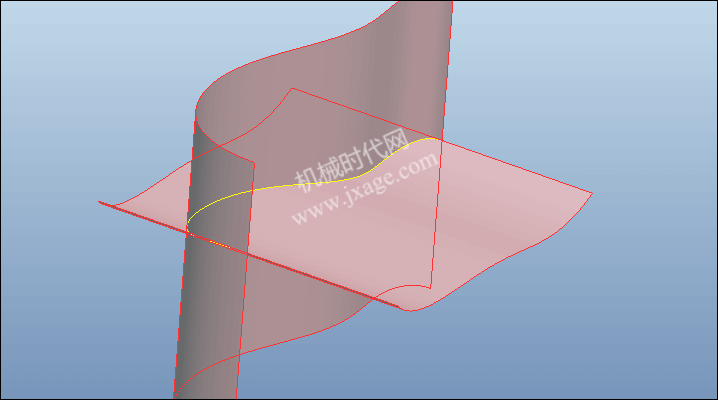

4.选择两个曲面，点击【编辑】-【相交】，创建如下的相交线。

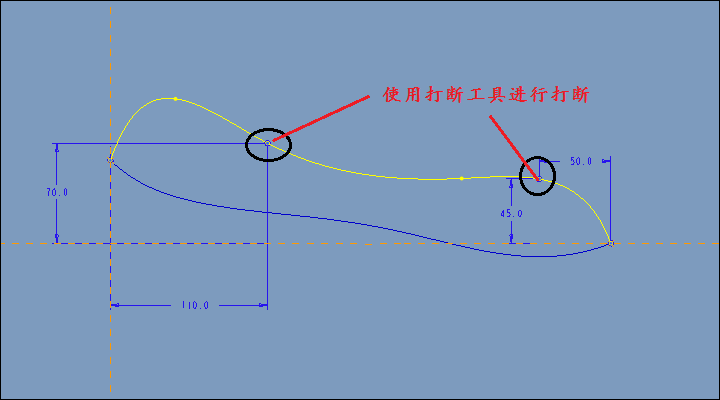

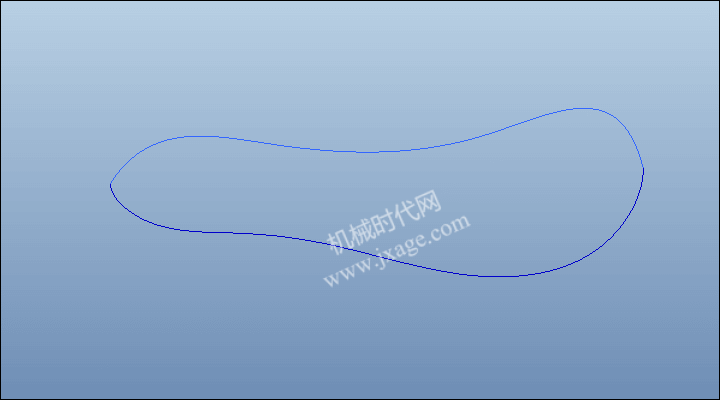

5.在TOP平面绘制如下的草绘。

完成。

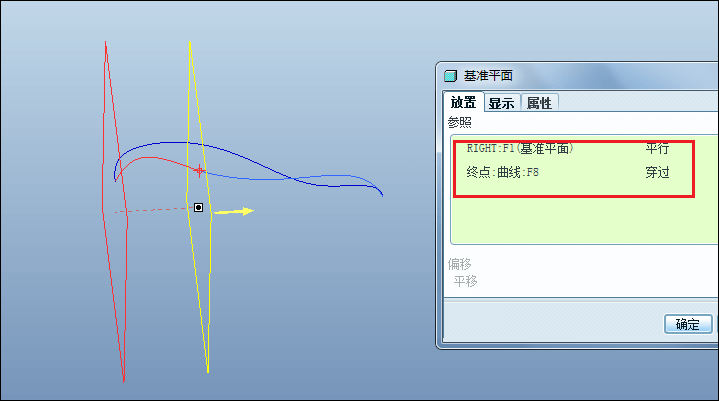

6.创建基准平面。通过RIGHT平面和上一步打断的点创建基准平面1和2。

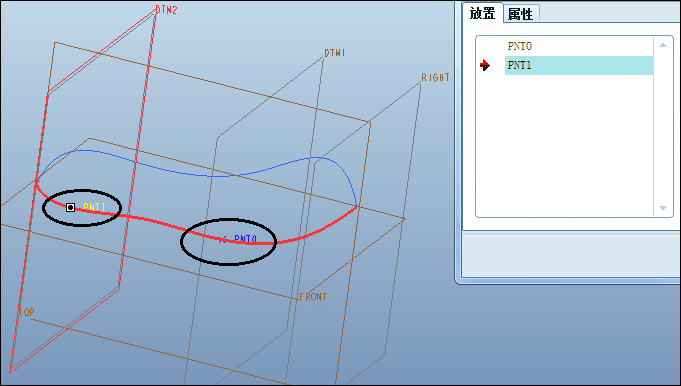

7.创建基准点。通过上一步创建的两个基准平面与相交曲线的交点创建基准点。

8.在基准平面1上创建如下的草绘。

完成。

9.在基准平面2上创建如下的草绘。

完成。

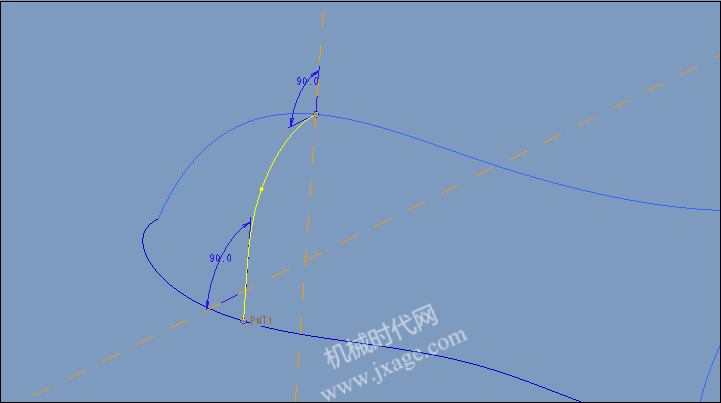

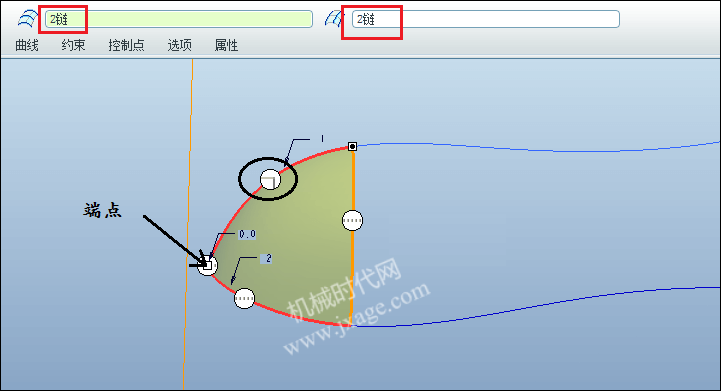

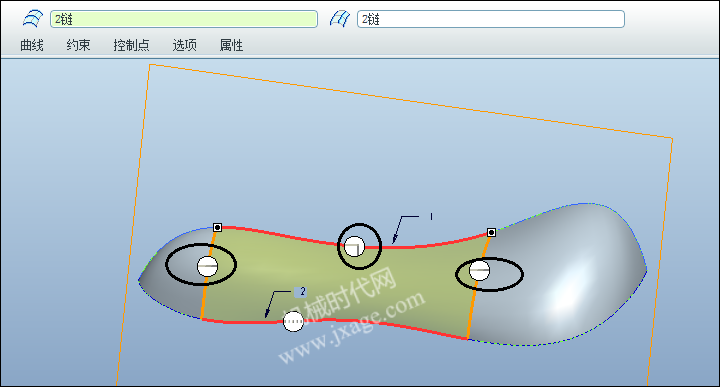

10.点击【边界混合】，这里为小编是通过依次进行边界混合创建曲面的。选择下面边界，其中第二方向是一个端点和下图黄色的边界构成。注意下图黑色圆圈的边界约束条件为垂直。

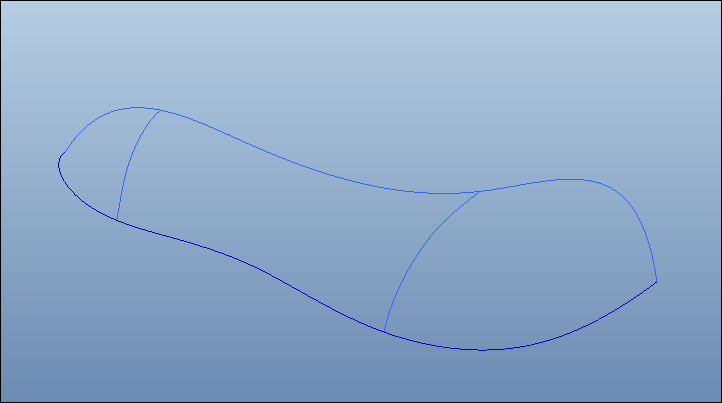

采用同样的方法创建下面的曲面。注意黑色圆圈的边界条件为垂直。

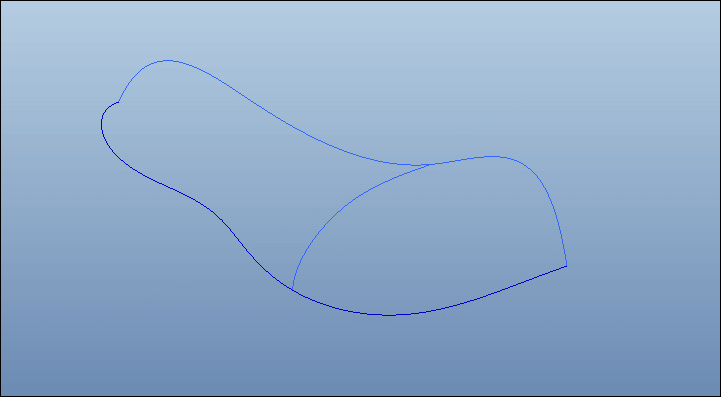

采用同样的方法创建下面的曲面。注意黑色圆圈的边界条件为垂直和两个相切。

11.曲面合并。

12.镜像。

13.再次合并。

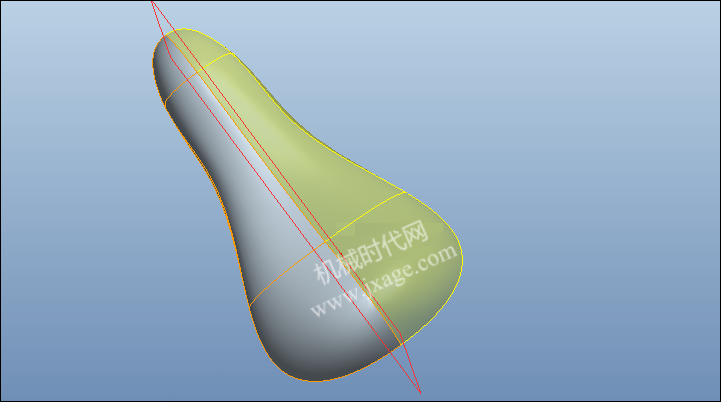

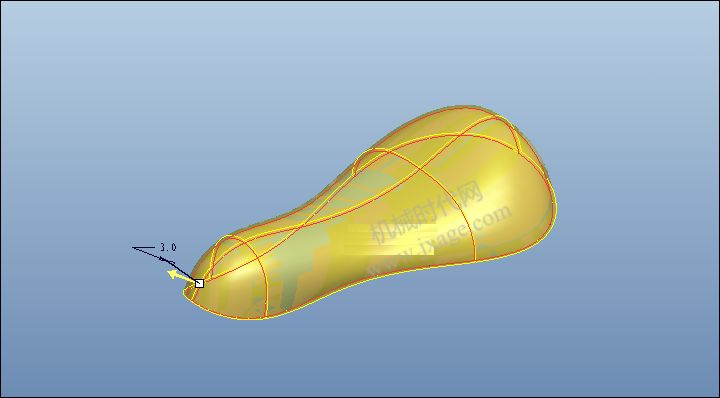

14.加厚。

完成。
