Proe竞赛练习题(7)

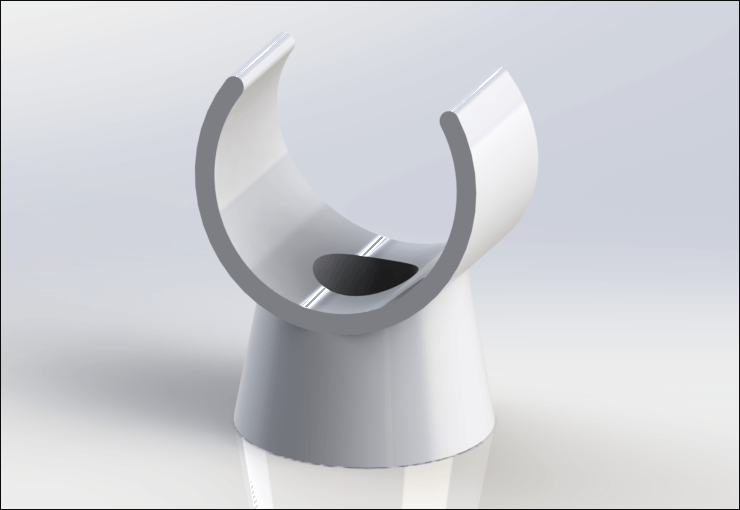

完成结果:

文章末尾下载模型和练习题

方法:

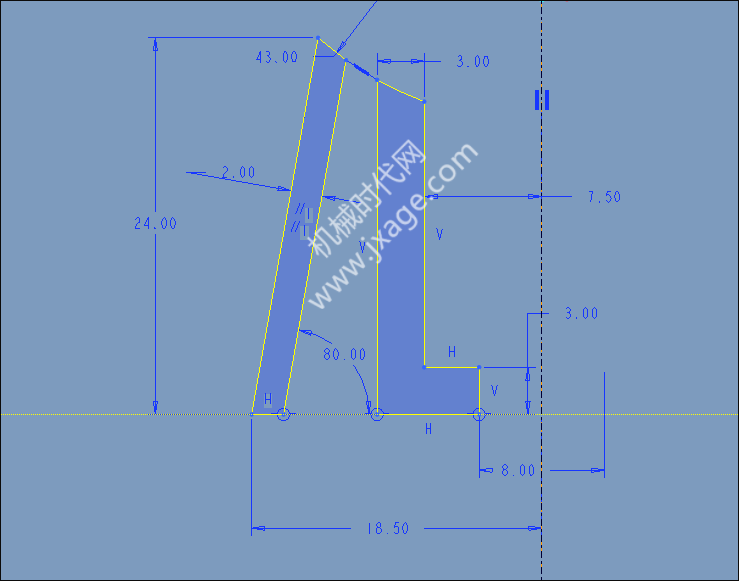

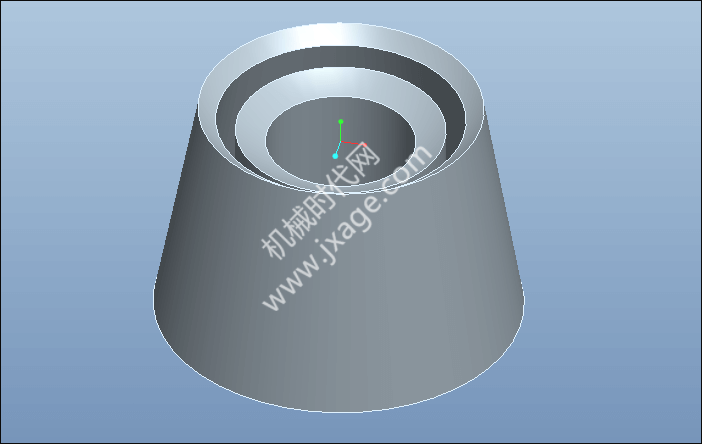

1.点击旋转,在FRONT平面上绘制如下图所示的旋转截面。

旋转完成。

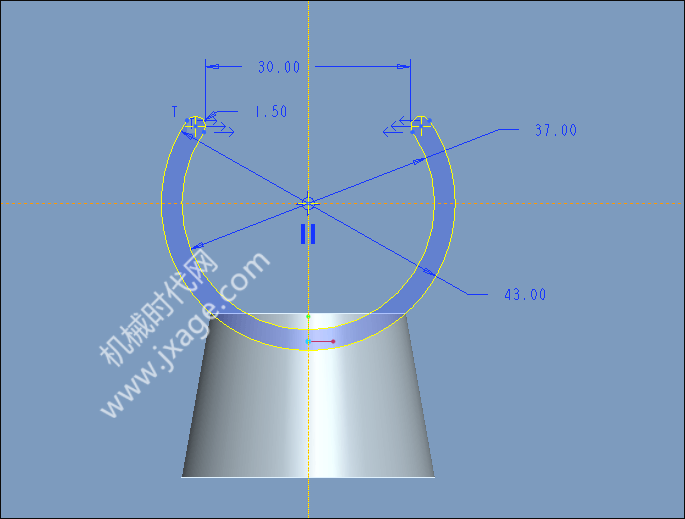

2.点击拉伸,在FRONT平面绘制如下图所示的草图。

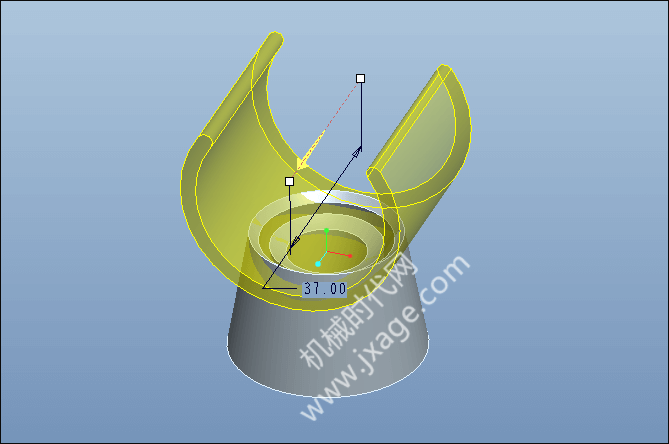

对称拉伸37mm。

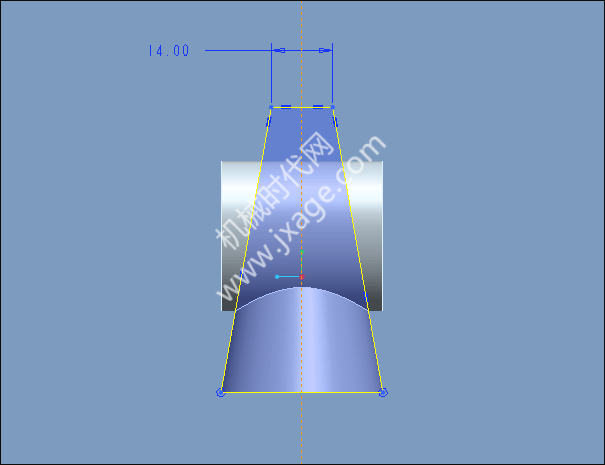

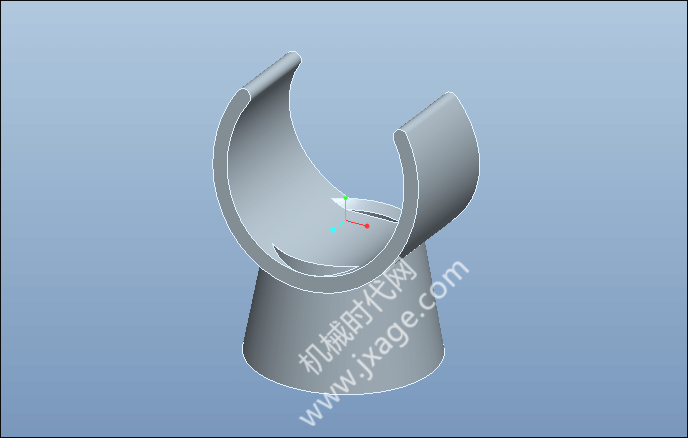

3.点击拉伸,在RIGHT平面绘制如下图所示的草图。

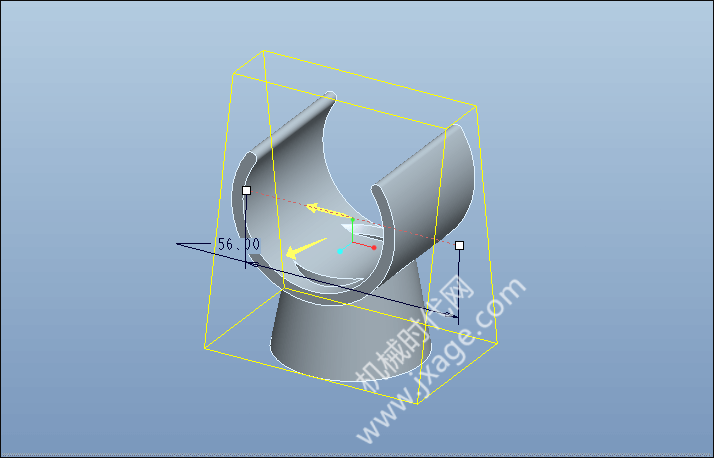

拉伸类型选择为切除材料,对称拉伸56mm。

完成拉伸切除。

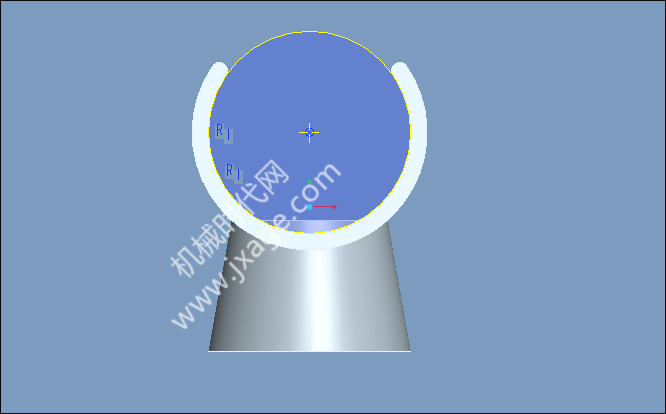

4.点击拉伸,在FRONT平面绘制如下图所示的草图。

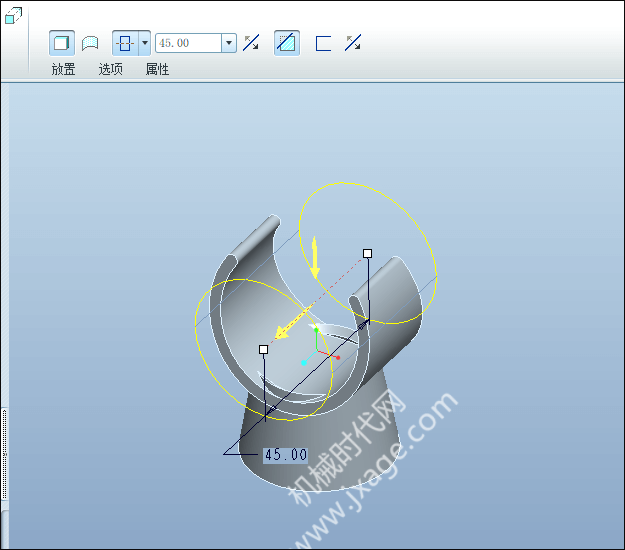

拉伸类型选择为切除材料,对称拉伸45mm。

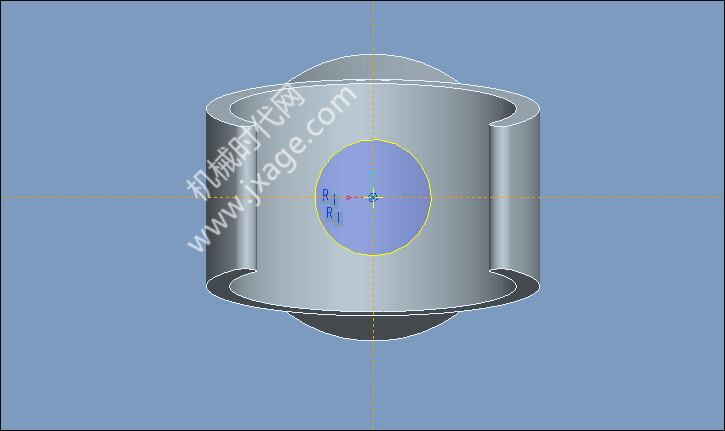

5.点击拉伸,在TOP平面绘制如下图所示的草图。

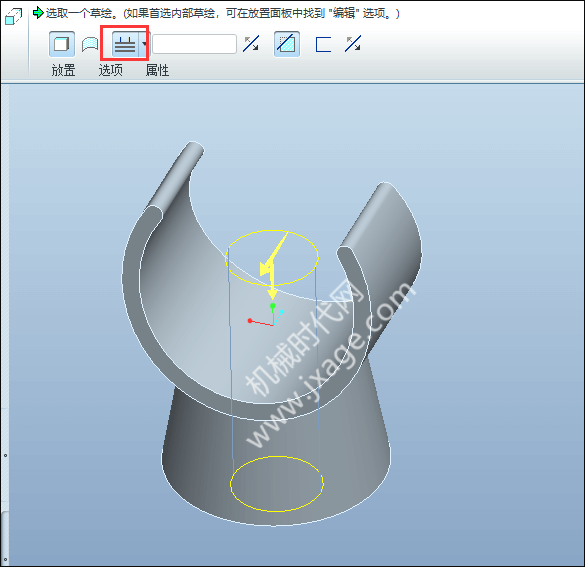

拉伸类型选择为切除材料,类型选择为“拉伸至下一曲面”。

6.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
