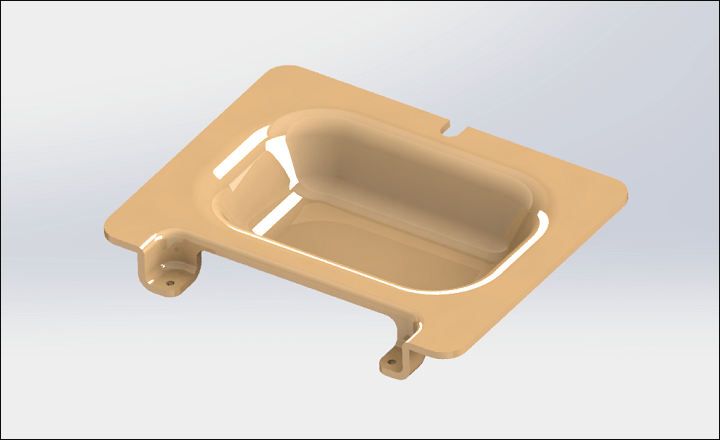

完成结果:

文章末尾下载模型和练习题

方法:

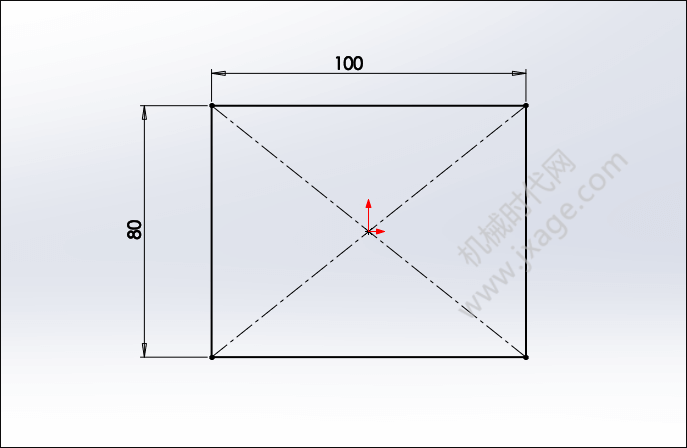

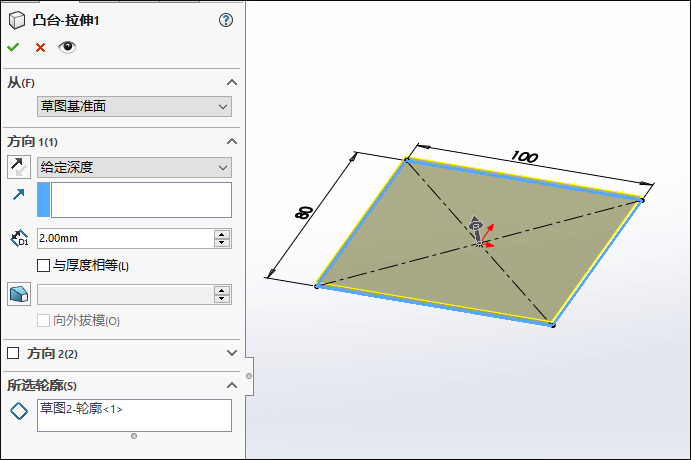

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

设置拉伸的深度为2mm。

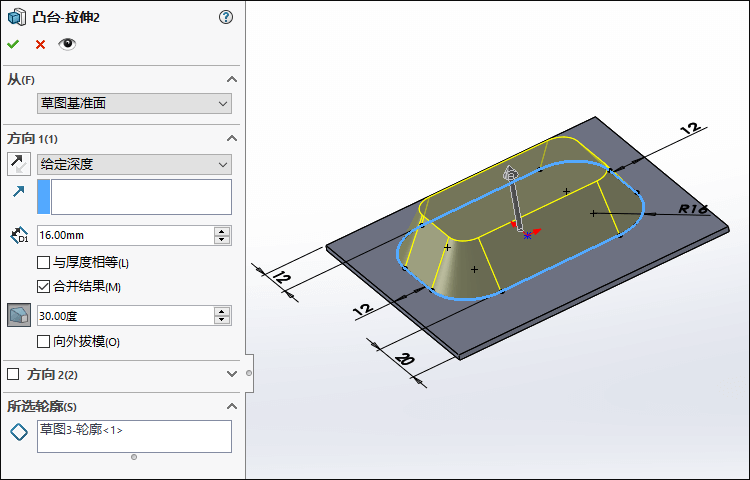

2.点击“拉伸凸台/基体”,在模型表面绘制如下图所示的草图。

设置拉伸的深度为16mm,拔模角度为30度。

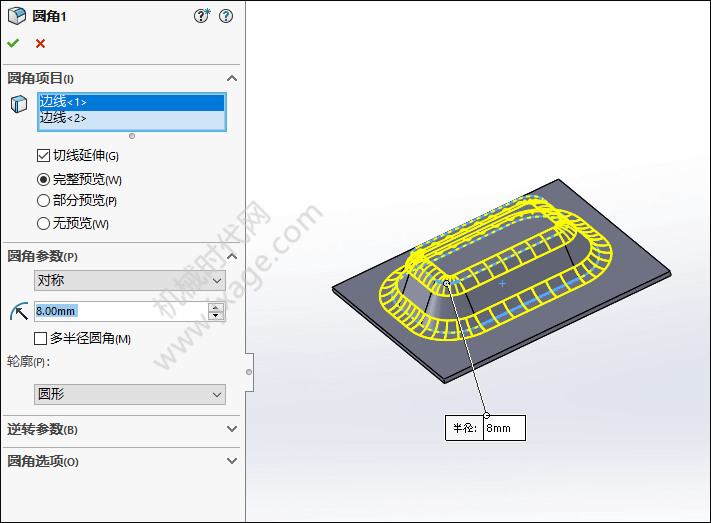

3.倒圆角。

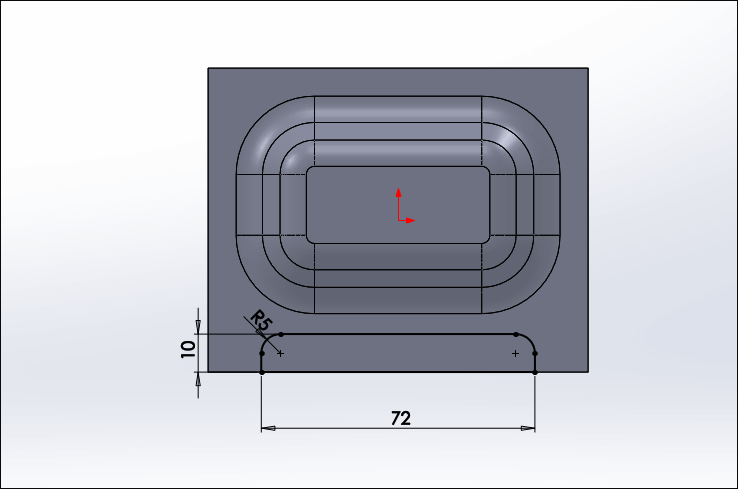

4.点击“拉伸凸台/基体”,在模型表面绘制如下图所示的草图。

设置拉伸的深度为10mm。

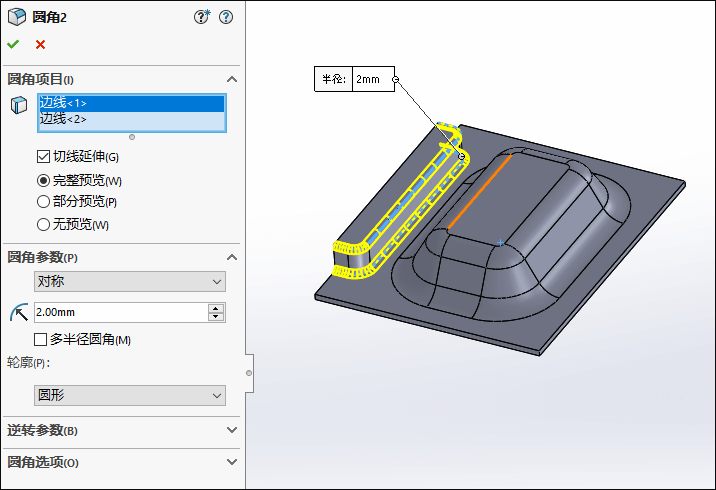

5.倒圆角。

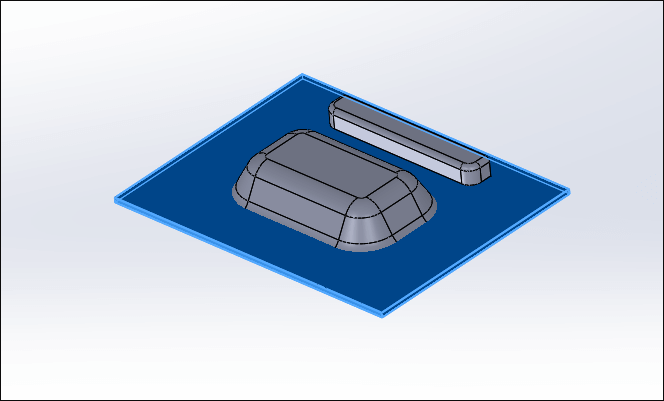

6.点击“拉伸凸台/基体”,在模型表面绘制如下图所示的草图。

拉伸的厚度为2mm,取消勾选“合并结果”。

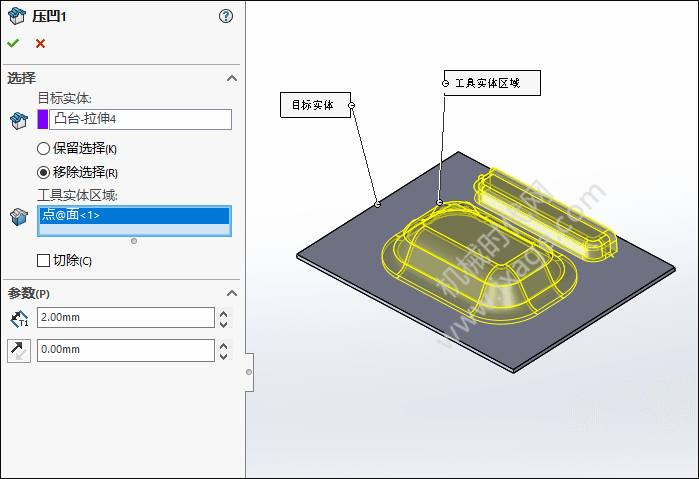

7.点击【插入】-【特征】-【压凹】,设置压凹的厚度为2mm,选择上一步的拉伸实体作为目标实体,下图黄色透明的实体为工具实体,如下图所示。

8.点击“拉伸切除”,在模型上绘制如下图所示草绘。

设置拉伸的厚度为35mm,将多余的实体部分进行切除。

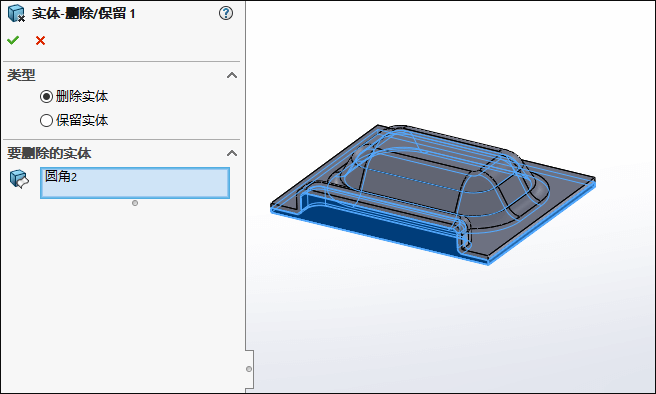

9.点击【插入】-【特征】-【删除/保留实体】,类型选择“删除实体”,将之前的工具实体进行删除。

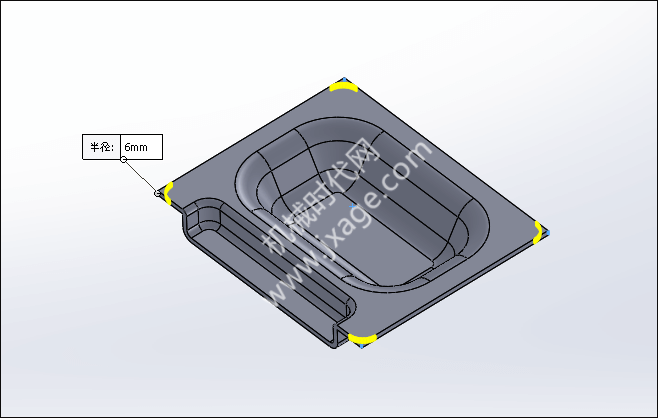

10.倒圆角。

11.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
