Proe如何使用包络法创建异形弹簧？

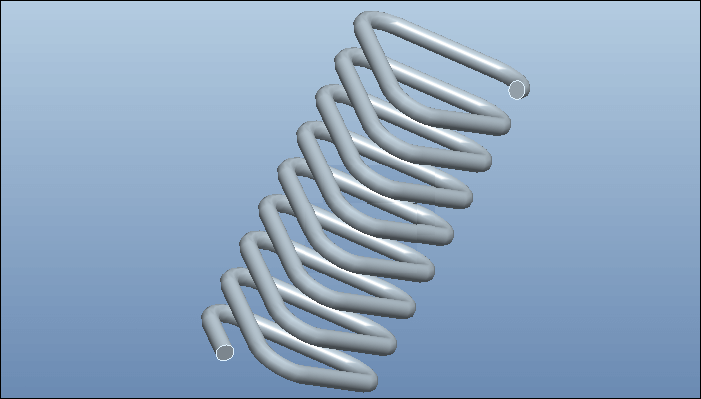

今天介绍一种画异形弹簧的简便方法。最终结果如下：

方法：

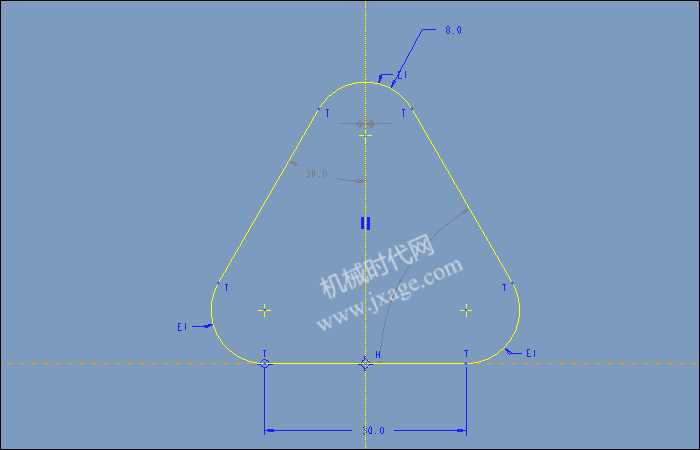

1.点击【拉伸】，类型为曲面，在FRONT平面绘制如下的草绘。

绘制完成后，点击勾号退出，拉伸长度为100。

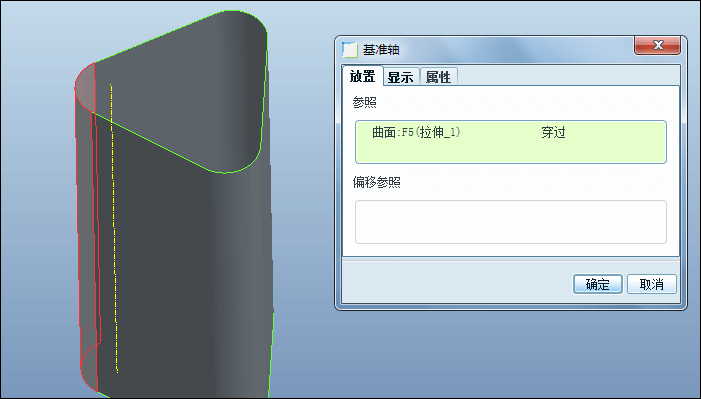

 2.创建基准轴。

3.创建基准面。

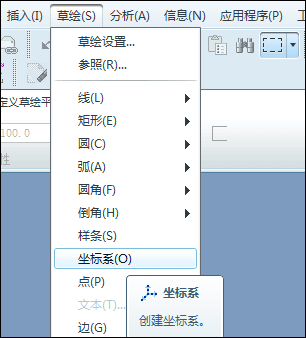

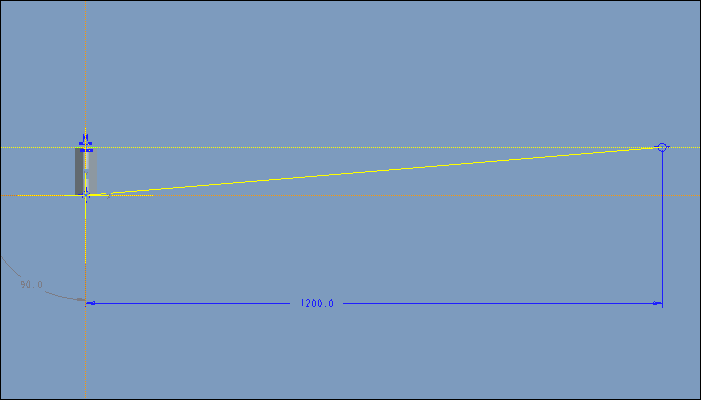

4.在基准面DTM1绘制如下的草绘，并添加一个基准坐标。

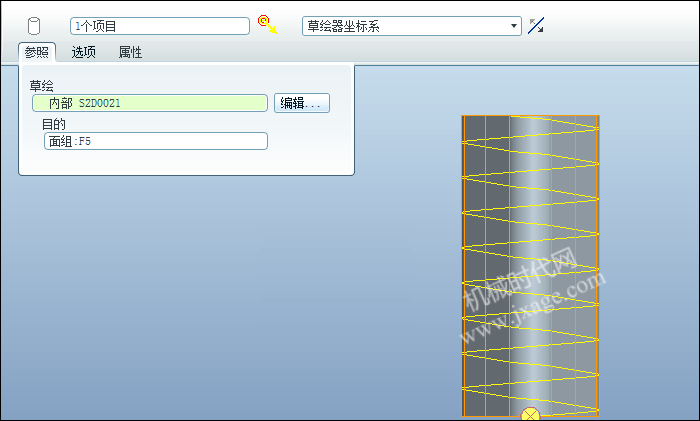

5.点击【编辑】-【包络】，选择上一步的草绘作为要包络的曲线，其总长度在包络后保持不变，选择拉伸曲面为目的面组。

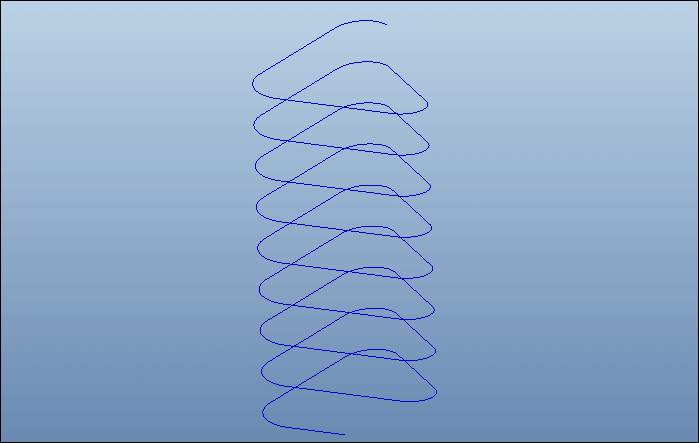

点击勾号并隐藏拉伸特征。

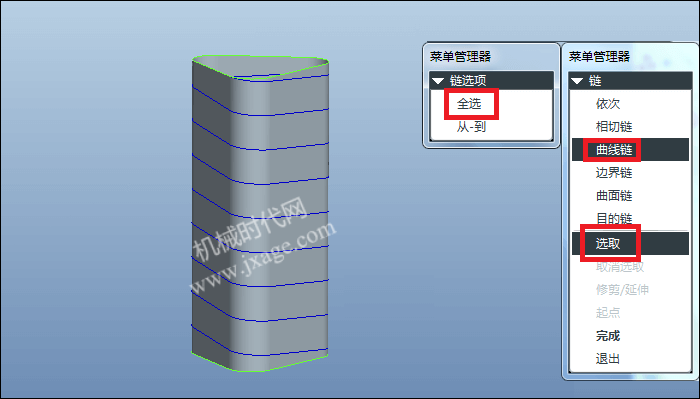

6.点击【扫描】-【伸出项】，选择包络特征为扫描轨迹。

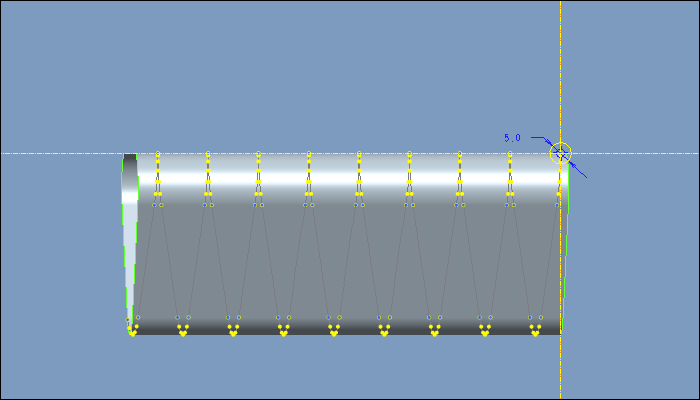

绘制如下的草绘作为截面。

6.完成。

对于规则实体，可粗略计算出包络后曲线的螺距N：
