Proe工程图如何创建详细视图?

  • 5,616 次阅读
  • 阅读模式

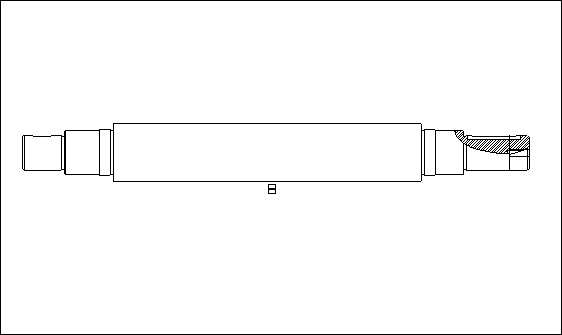

详细视图又称为放大视图,可以在要详细显示区域的周围绘制一条样条曲线,系统会自动将该区域用圆、椭圆或者样条曲线圈起来,并带有标识详细视图的注释,最后在指定位置放置详细视图。以下图为例。

方法:

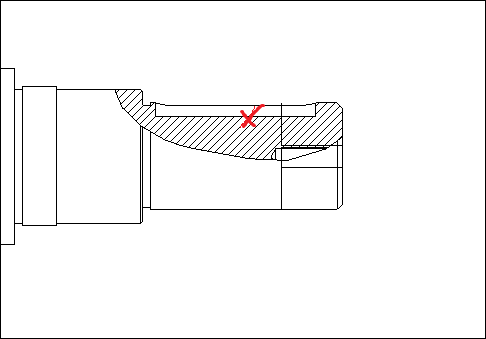

1.点击【布局】-【详细】,在信息栏会提示:“在一现有视图上选取要查看细节的中心点。”点击下图的红色叉处。

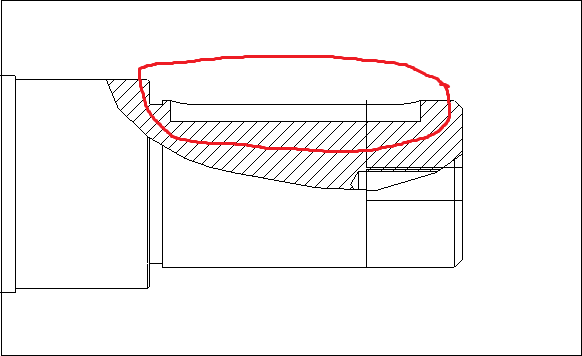

2.此时在信息栏提示:“草绘样条,不相交其它样条,来定义一轮廓线。”草绘出如下的封闭样条,见红色曲线。

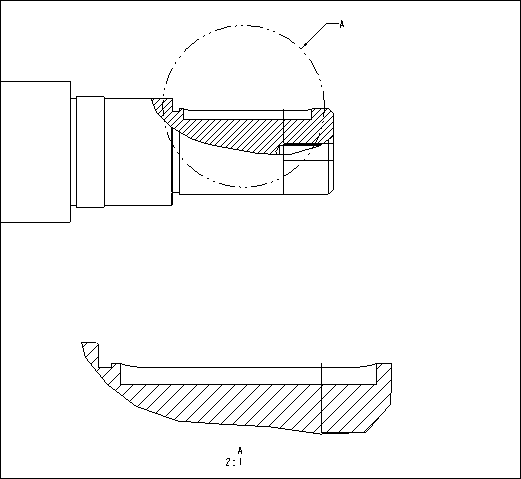

3.绘制完成后,点击鼠标中键,在信息栏提示:“选取绘制视图的中心点。”选取合适的位置放置详细视图。系统默认的放大倍数为2,我们可以双击详细视图进行修改。

5.双击详细视图,弹出绘图视图对话框。可以修改父项视图的边界类型如圆、椭圆和样条等。
