Proe曲面建模(8):一步创建五角星

  • 7,371 次阅读
  • 阅读模式

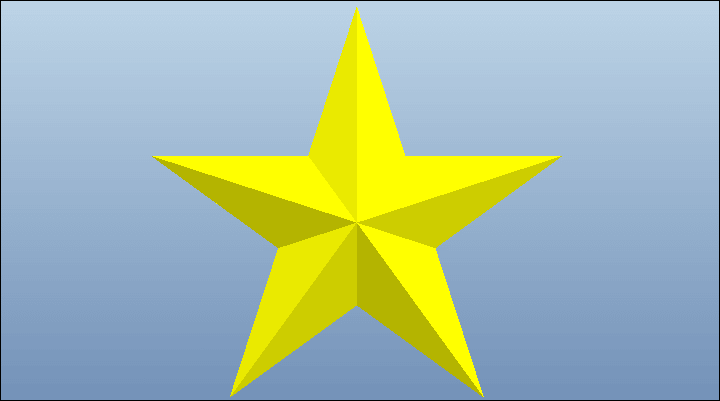

本教程通过一种超级简单的方法创建出五角星。最终结果如下。

文章末尾下载文件

方法:

1.新建一个文件。

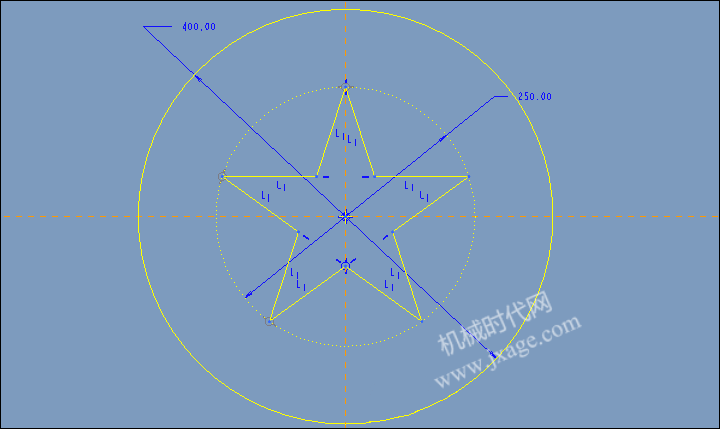

2.点击草绘,在FRONT平面绘制如下的草绘。

绘制完成后,点击勾号退出。

3.创建基准轴。

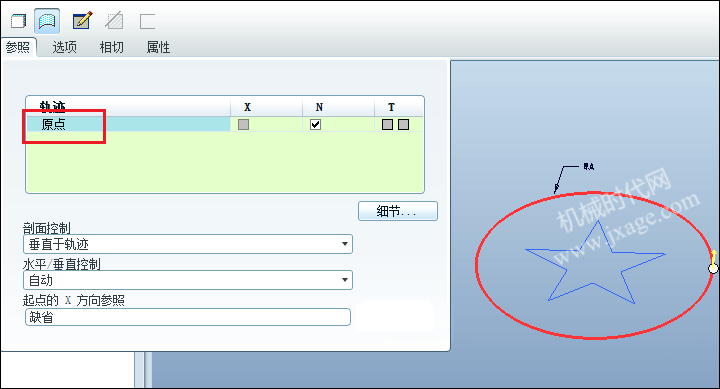

4.点击【可变截面扫描】,选择圆作为原点轨迹,选择五角星作为辅助轨迹。

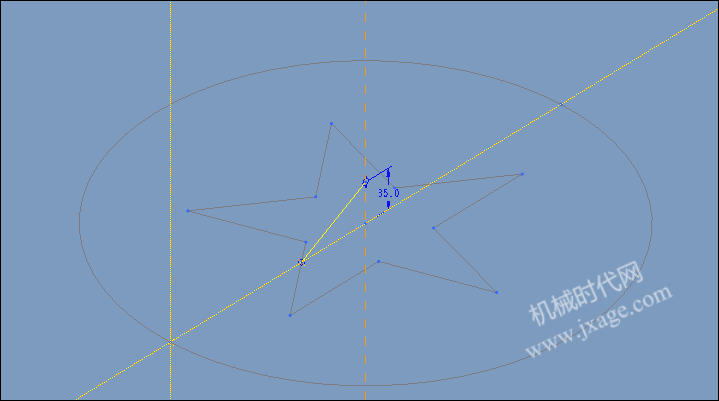

点击控制面板上的草绘按钮,进入草绘环境,绘制如下的草绘作为截面。草绘直线的左端被约束在五角星边界上,通过这种约束,截面在扫描的过程始终在五角星边界上,从而可以扫描出五角星的外形。

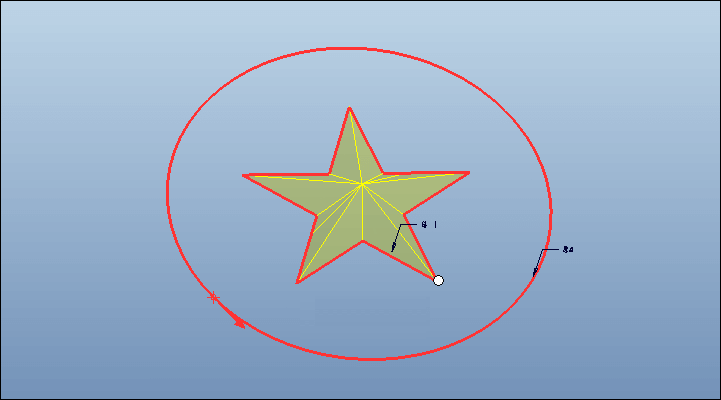

绘制完成后,点击勾号。

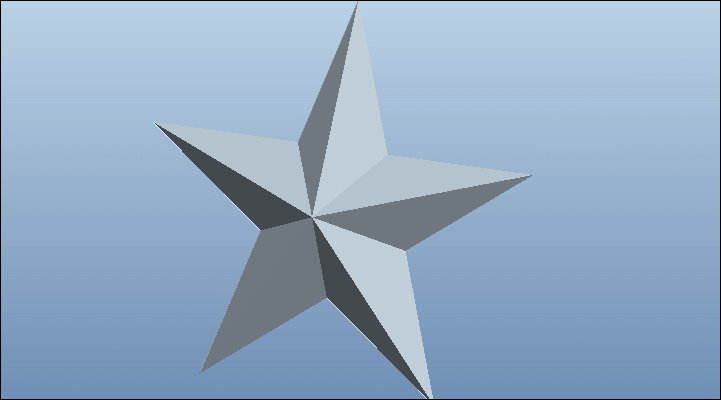

5.隐藏草绘并将可变截面扫描特征进行镜像。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
