SolidWorks建模练习(25):螺旋圈

最终结果如下图所示。

方法:

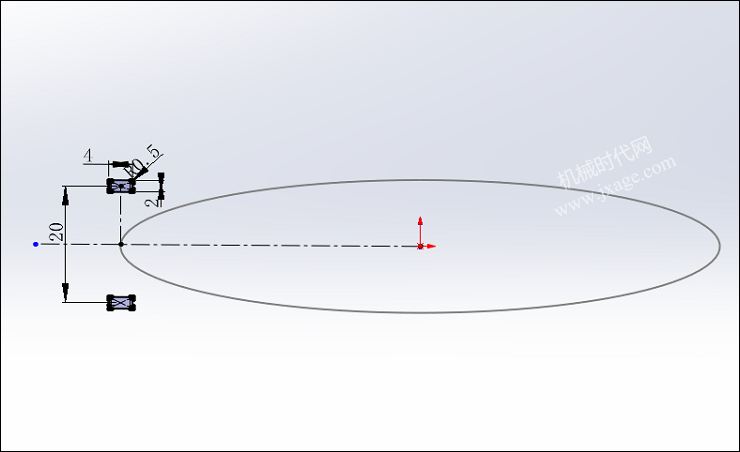

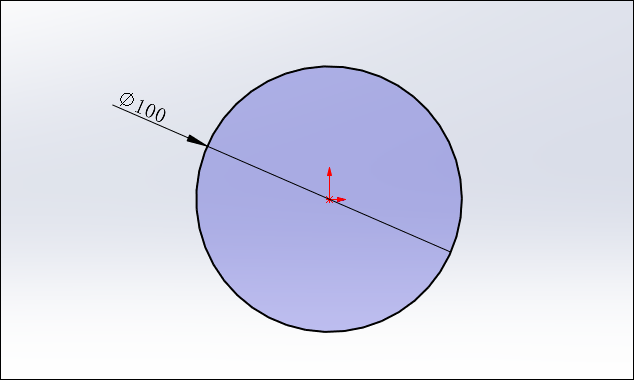

1.首先我们在上视基准面上绘制如下图所示的草,作为接下来扫描的路径。

2.在右视基准面上绘制如下图所示的草图作为扫描的轮廓。

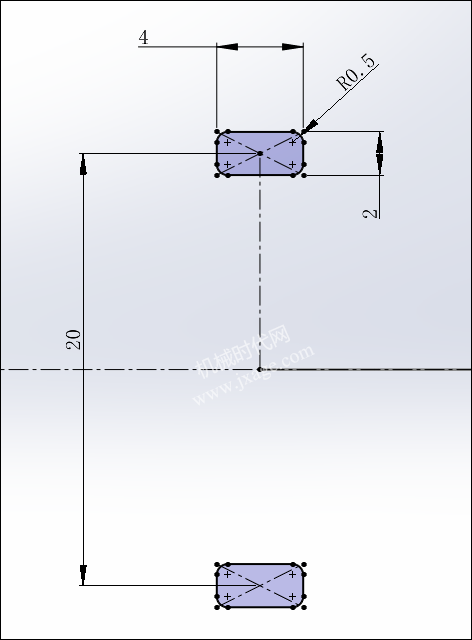

扫描轮廓的具体细节如下图所示。

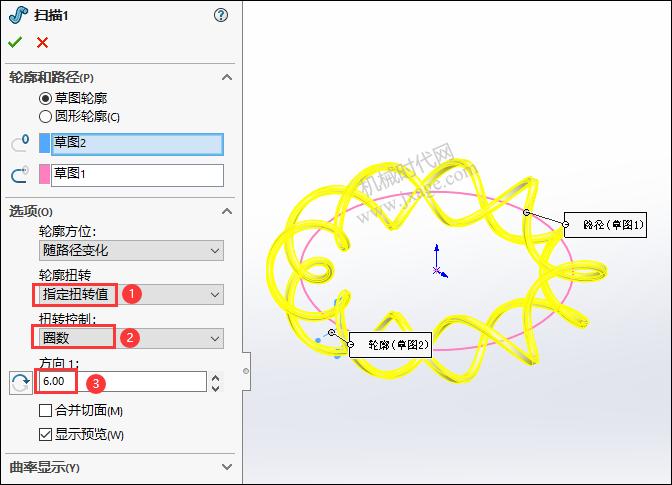

3.点击扫描命令,选择草图2作为扫描的轮廓,草图1作为扫描的路径,轮廓方位选择“随路径变化”,轮廓扭转选择“指定扭转值”,扭转控制选择“圈数”,圈数为“6”,如下图所示。

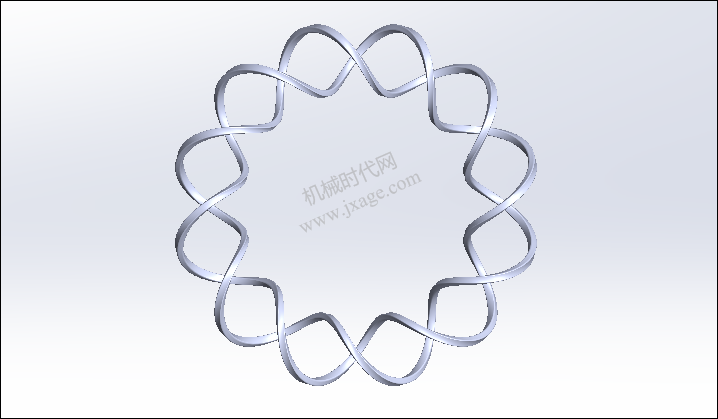

点击勾号,此时我们可以得到如下图所示的草图。

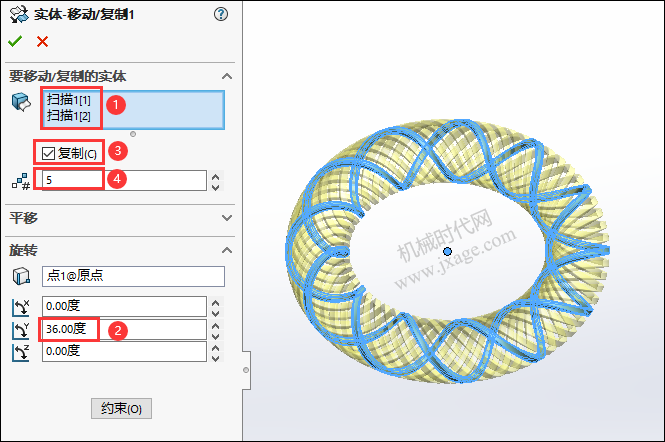

4.点击“插入”-“特征”-“移动/复制”,选择扫描的两个实体作为移动/复制的对象,展开“旋转”,设置绕Y轴(即过圆心且与圆所在平面垂直的轴)旋转36度。

勾选“复制”选项,复制为5份,如下图所示。

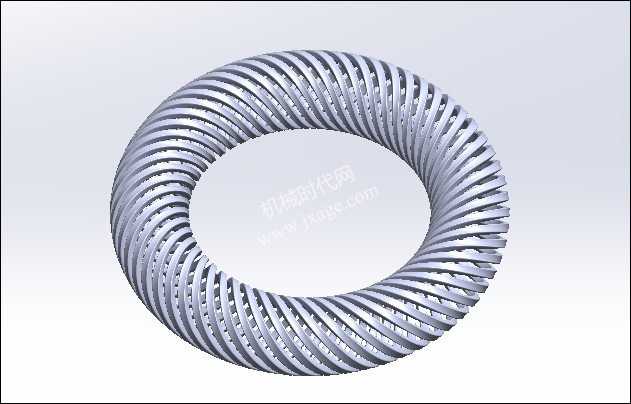

点击勾号完成。

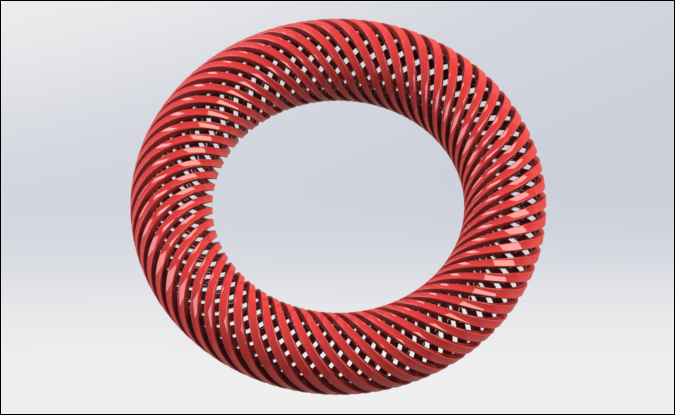

5.渲染完成。
