NX制图(18):如何制作工程图图纸模板?

  • 1
  • 5,093 次阅读

创建工程图首先需要工程图图纸模板,通常不同的企业有不同的图纸模板,我们如何自己制作一个图纸模板呢?

方法:

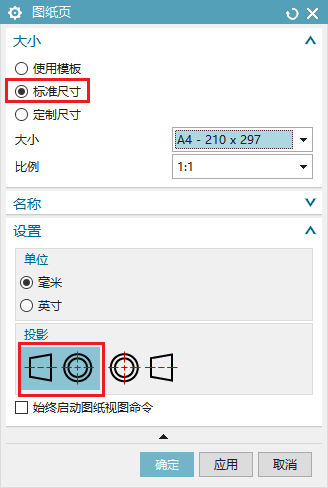

1.首先我们在工程图环境里新建一个图纸页,这里我们以A4标准大小的图纸为例,如下图所示,单位选择“毫米”,投影方式选择“第一投影方向”,点击确定完成。

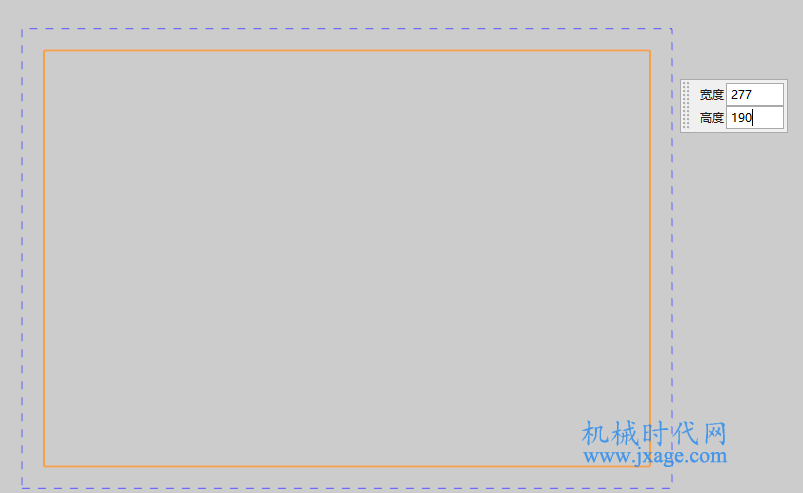

2.点击矩形命令,创建如下尺寸的一个矩形,尺寸为277x190,实线和虚线的距离为10,如下图所示。

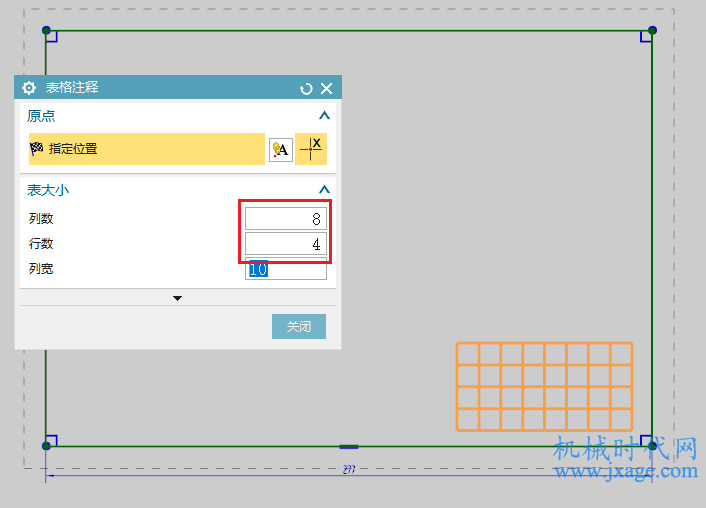

3.点击“表格注释”命令,出入一个4行8列的表格,如下图所示。

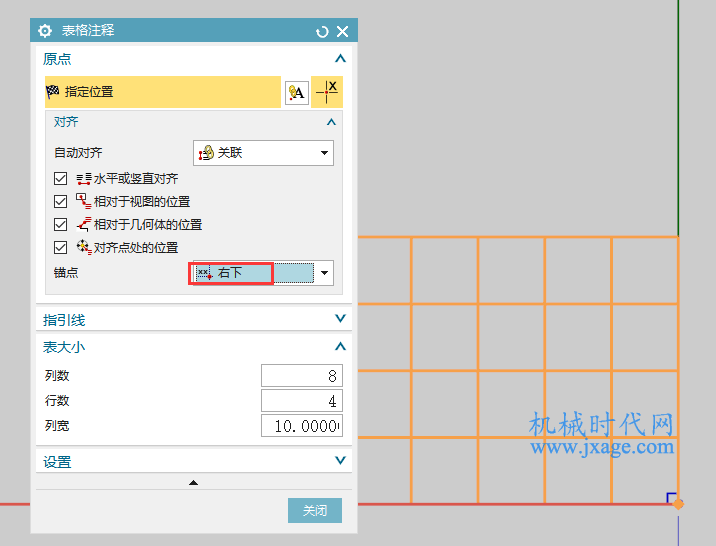

为了将插入的表格的右下角与图纸的右下角对齐,我们在对齐栏的“锚点”里选择“右下角”,这样我们就可以将表格右下角和图纸右下角对齐。

4.我们需要将行高或者列宽进行调整。选择下图黄色方框所在的列,鼠标右击选择“调整大小”,将列宽进行调整。

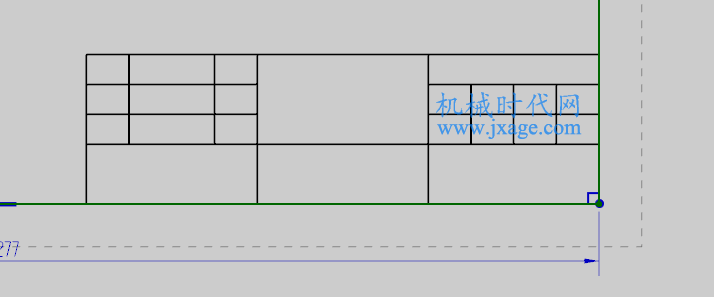

5.我们可以将三个单元格进行合并,选择黄色方框所在的三个单元格,鼠标右击选择“合并单元格”。



合并完成。

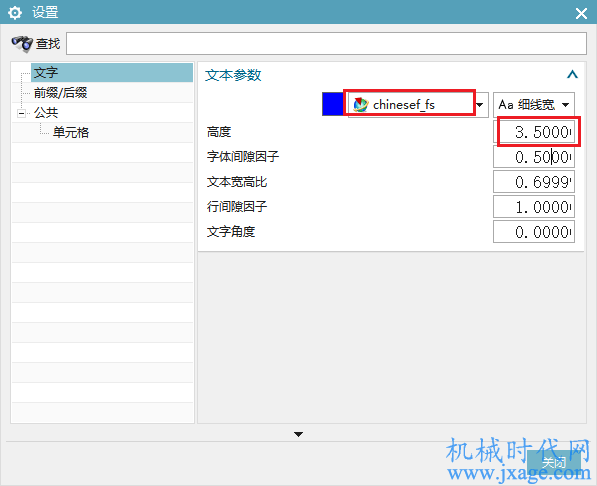

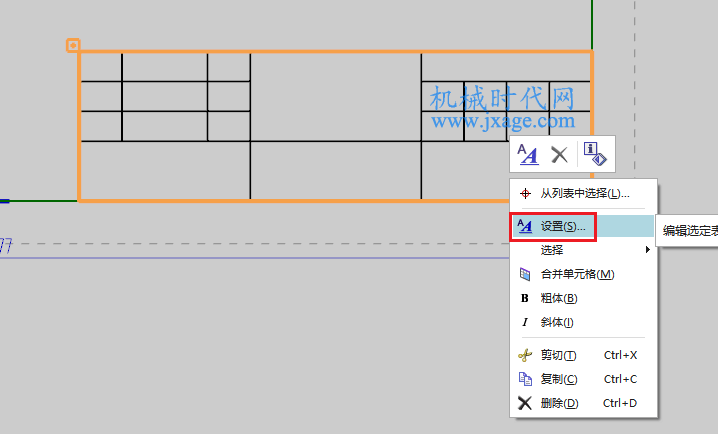

6.我们需要对表格进行设置,比如表格插入的文字的大小和字体。选中表格鼠标右击选择“设置”,弹出如下图所示的设置窗口。

设置文本的高度为3.5,字体为仿宋字体。

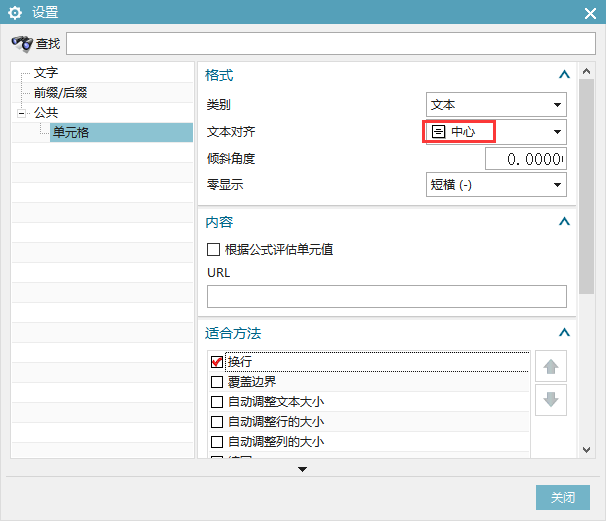

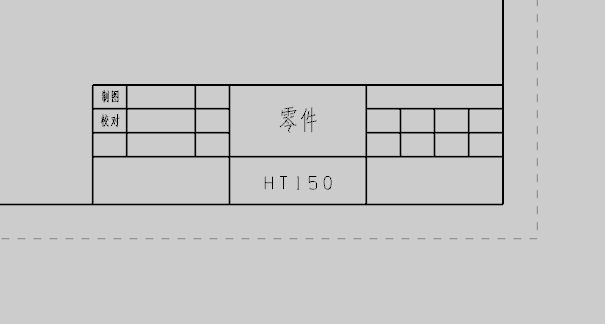

完成。
